2. Tipos de Proyecciones
Ortogonales

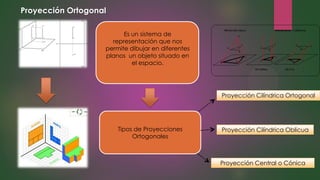

Proyección Ortogonal
Es un sistema de
representación que nos
permite dibujar en diferentes
planos un objeto situado en
el espacio.
Proyección Cilíndrica Ortogonal
Proyección Cilíndrica Oblicua
Proyección Central o Cónica

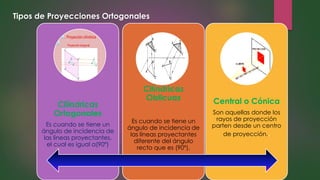

3. Tipos de Proyecciones Ortogonales
Cilíndricas
Ortogonales
Es cuando se tiene un
ángulo de incidencia de
las líneas proyectantes,
el cual es igual a(90º)
Cilíndricas
Oblicuas
Es cuando se tiene un
ángulo de incidencia de
las líneas proyectantes
diferente del ángulo
recto que es (90º),
Central o Cónica
Son aquellas donde los
rayos de proyección
parten desde un centro
de proyección..

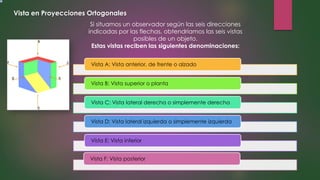

4. Si situamos un observador según las seis direcciones
indicadas por las flechas, obtendríamos las seis vistas
posibles de un objeto.
Estas vistas reciben las siguientes denominaciones:
Vista en Proyecciones Ortogonales
Vista A: Vista anterior, de frente o alzado
Vista B: Vista superior o planta
Vista C: Vista lateral derecha o simplemente derecha
Vista D: Vista lateral izquierda o simplemente izquierda
Vista E: Vista inferior
Vista F: Vista posterior

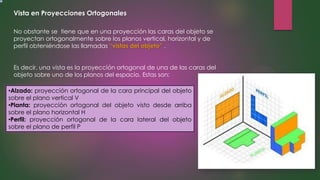

5. Vista en Proyecciones Ortogonales
No obstante se tiene que en una proyección las caras del objeto se
proyectan ortogonalmente sobre los planos vertical, horizontal y de
perfil obteniéndose las llamadas “vistas del objeto” .
Es decir, una vista es la proyección ortogonal de una de las caras del
objeto sobre uno de los planos del espacio. Estas son:
•Alzado: proyección ortogonal de la cara principal del objeto
sobre el plano vertical V
•Planta: proyección ortogonal del objeto visto desde arriba
sobre el plano horizontal H
•Perfil: proyección ortogonal de la cara lateral del objeto
sobre el plano de perfil P

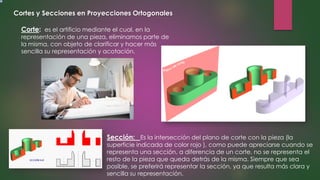

6. Cortes y Secciones en Proyecciones Ortogonales
Corte: es el artificio mediante el cual, en la
representación de una pieza, eliminamos parte de
la misma, con objeto de clarificar y hacer más
sencilla su representación y acotación.
Sección: Es la intersección del plano de corte con la pieza (la
superficie indicada de color rojo ), como puede apreciarse cuando se
representa una sección, a diferencia de un corte, no se representa el
resto de la pieza que queda detrás de la misma. Siempre que sea
posible, se preferirá representar la sección, ya que resulta más clara y
sencilla su representación.

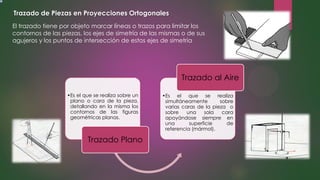

7. Trazado de Piezas en Proyecciones Ortogonales
El trazado tiene por objeto marcar líneas o trazos para limitar los
contornos de las piezas, los ejes de simetría de las mismas o de sus
agujeros y los puntos de intersección de estos ejes de simetría
•Es el que se realiza sobre un
plano o cara de la pieza,
detallando en la misma los
contornos de las figuras
geométricas planas.
Trazado Plano
•Es el que se realiza
simultáneamente sobre
varias caras de la pieza o
sobre una sola cara
apoyándose siempre en
una superficie de
referencia (mármol).
Trazado al Aire

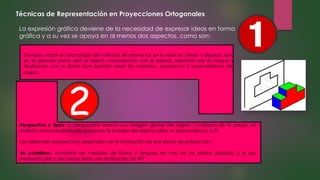

8. Técnicas de Representación en Proyecciones Ortogonales
La expresión gráfica deviene de la necesidad de expresar ideas en forma
gráfica y a su vez se apoya en al menos dos aspectos, como son:
Perspectiva y tipos: la perspectiva ofrece una imagen global del objeto ( conjunto de la pieza), se
obtiene como resultado de proyectar la imagen del objeto sobre un plano oblicuo a él.
Las diferentes perspectivas dependen de la inclinación de ese plano de proyección .
•la caballera- mantiene las medidas de líneas y ángulos en uno de los planos (alzado) y el eje
perpendicular a ese plano tiene una inclinación de 45º.
El propio hacer en tecnología del método de proyectos en su fase de (ideas y dibujos), esto
es, el plasmar como será el objeto comenzando con el esbozo, pasando por el croquis y
finalizando con el plano que permite saber las medidas, apariencia y características del
objeto.

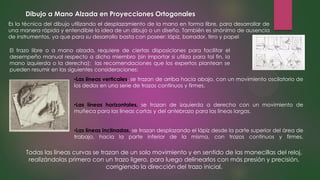

9. Dibujo a Mano Alzada en Proyecciones Ortogonales
Es la técnica del dibujo utilizando el desplazamiento de la mano en forma libre, para desarrollar de
una manera rápida y entendible la idea de un dibujo o un diseño. También es sinónimo de ausencia
de instrumentos, ya que para su desarrollo basta con poseer: lápiz, borrador, tirro y papel
El trazo libre o a mano alzada, requiere de ciertas disposiciones para facilitar el
desempeño manual respecto a dicho miembro (sin importar si utiliza para tal fin, la
mano izquierda o la derecha); las recomendaciones que los expertos plantean se
pueden resumir en las siguientes consideraciones:
•Las líneas verticales, se trazan de arriba hacia abajo, con un movimiento oscilatorio de
los dedos en una serie de trazos continuos y firmes.
•Las líneas horizontales, se trazan de izquierda a derecha con un movimiento de
muñeca para las líneas cortas y del antebrazo para las líneas largas.
•Las líneas inclinadas, se trazan desplazando el lápiz desde la parte superior del área de
trabajo, hacia la parte inferior de la misma, con trazos continuos y firmes.
Todas las líneas curvas se trazan de un solo movimiento y en sentido de las manecillas del reloj,
realizándolas primero con un trazo ligero, para luego delinearlos con más presión y precisión,
corrigiendo la dirección del trazo inicial.
