1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACION
I.U.POLITECNICO SANTIAGO MARIÑO
MATERIA: INSTRUMENTACION INDUSTRIAL
PROF:DANNY REYES
INTEGRANTES
LUIS ANGEL PARRA 25.423.449
ELIO FUENMAYOR 25.041.881
EMILIO CEDEÑO 14.136.211
CARLOS BERRUETA 28.122.527

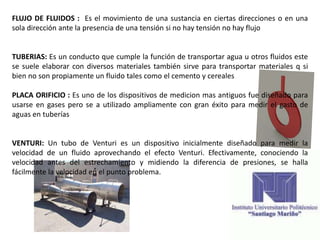

2. FLUJO DE FLUIDOS : Es el movimiento de una sustancia en ciertas direcciones o en una
sola dirección ante la presencia de una tensión si no hay tensión no hay flujo
TUBERIAS: Es un conducto que cumple la función de transportar agua u otros fluidos este
se suele elaborar con diversos materiales también sirve para transportar materiales q si
bien no son propiamente un fluido tales como el cemento y cereales
PLACA ORIFICIO : Es uno de los dispositivos de medicion mas antiguos fue diseñado para
usarse en gases pero se a utilizado ampliamente con gran éxito para medir el gasto de
aguas en tuberías
VENTURI: Un tubo de Venturi es un dispositivo inicialmente diseñado para medir la
velocidad de un fluido aprovechando el efecto Venturi. Efectivamente, conociendo la
velocidad antes del estrechamiento y midiendo la diferencia de presiones, se halla
fácilmente la velocidad en el punto problema.

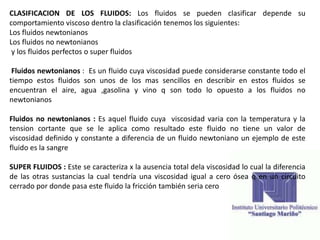

3. CLASIFICACION DE LOS FLUIDOS: Los fluidos se pueden clasificar depende su
comportamiento viscoso dentro la clasificación tenemos los siguientes:
Los fluidos newtonianos
Los fluidos no newtonianos
y los fluidos perfectos o super fluidos
Fluidos newtonianos : Es un fluido cuya viscosidad puede considerarse constante todo el
tiempo estos fluidos son unos de los mas sencillos en describir en estos fluidos se
encuentran el aire, agua ,gasolina y vino q son todo lo opuesto a los fluidos no
newtonianos
Fluidos no newtonianos : Es aquel fluido cuya viscosidad varia con la temperatura y la
tension cortante que se le aplica como resultado este fluido no tiene un valor de
viscosidad definido y constante a diferencia de un fluido newtoniano un ejemplo de este
fluido es la sangre
SUPER FLUIDOS : Este se caracteriza x la ausencia total dela viscosidad lo cual la diferencia
de las otras sustancias la cual tendría una viscosidad igual a cero ósea q en un circuito
cerrado por donde pasa este fluido la fricción también seria cero

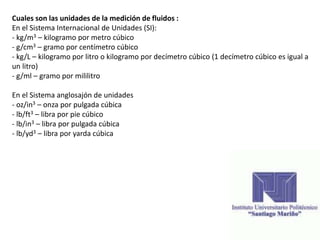

4. Cuales son las unidades de la medición de fluidos :
En el Sistema Internacional de Unidades (SI):
- kg/m3 – kilogramo por metro cúbico
- g/cm3 – gramo por centímetro cúbico
- kg/L – kilogramo por litro o kilogramo por decímetro cúbico (1 decímetro cúbico es igual a
un litro)
- g/ml – gramo por mililitro
En el Sistema anglosajón de unidades
- oz/in3 – onza por pulgada cúbica
- lb/ft3 – libra por pie cúbico
- lb/in3 – libra por pulgada cúbica
- lb/yd3 – libra por yarda cúbica

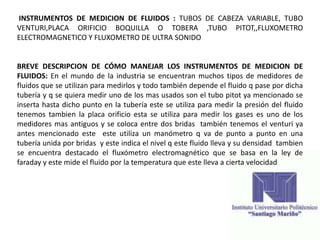

5. INSTRUMENTOS DE MEDICION DE FLUIDOS : TUBOS DE CABEZA VARIABLE, TUBO
VENTURI,PLACA ORIFICIO BOQUILLA O TOBERA ,TUBO PITOT,,FLUXOMETRO
ELECTROMAGNETICO Y FLUXOMETRO DE ULTRA SONIDO
BREVE DESCRIPCION DE CÓMO MANEJAR LOS INSTRUMENTOS DE MEDICION DE
FLUIDOS: En el mundo de la industria se encuentran muchos tipos de medidores de
fluidos que se utilizan para medirlos y todo también depende el fluido q pase por dicha
tubería y q se quiera medir uno de los mas usados son el tubo pitot ya mencionado se
inserta hasta dicho punto en la tubería este se utiliza para medir la presión del fluido
tenemos tambien la placa orificio esta se utiliza para medir los gases es uno de los
medidores mas antiguos y se coloca entre dos bridas también tenemos el venturi ya
antes mencionado este este utiliza un manómetro q va de punto a punto en una
tubería unida por bridas y este indica el nivel q este fluido lleva y su densidad tambien
se encuentra destacado el fluxómetro electromagnético que se basa en la ley de
faraday y este mide el fluido por la temperatura que este lleva a cierta velocidad

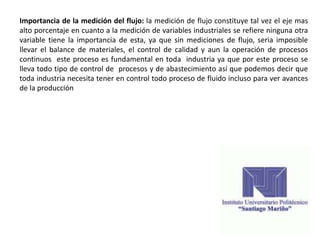

6. Importancia de la medición del flujo: la medición de flujo constituye tal vez el eje mas
alto porcentaje en cuanto a la medición de variables industriales se refiere ninguna otra
variable tiene la importancia de esta, ya que sin mediciones de flujo, seria imposible
llevar el balance de materiales, el control de calidad y aun la operación de procesos
continuos este proceso es fundamental en toda industria ya que por este proceso se
lleva todo tipo de control de procesos y de abastecimiento así que podemos decir que
toda industria necesita tener en control todo proceso de fluido incluso para ver avances
de la producción

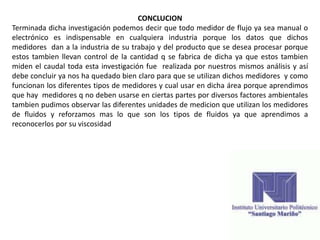

7. CONCLUCION
Terminada dicha investigación podemos decir que todo medidor de flujo ya sea manual o
electrónico es indispensable en cualquiera industria porque los datos que dichos
medidores dan a la industria de su trabajo y del producto que se desea procesar porque
estos tambien llevan control de la cantidad q se fabrica de dicha ya que estos tambien
miden el caudal toda esta investigación fue realizada por nuestros mismos análisis y así
debe concluir ya nos ha quedado bien claro para que se utilizan dichos medidores y como
funcionan los diferentes tipos de medidores y cual usar en dicha área porque aprendimos
que hay medidores q no deben usarse en ciertas partes por diversos factores ambientales
tambien pudimos observar las diferentes unidades de medicion que utilizan los medidores
de fluidos y reforzamos mas lo que son los tipos de fluidos ya que aprendimos a
reconocerlos por su viscosidad
