1. REPUBLICA BOLIVARIANA DE VENEZUELA.
MINISTERIO DEL PODRE POPULAR PARA LA EDUCACION UNIVERSITARIA, CIENCIA Y TECNOLOGIA.
INSTITUTO UNIVERSITARIO POLITECNICO “SANTIAGO MARIÑO”.
CATEDRA : INSTRYMENTACION INDUSTRIAL.
PROFESOR: ING DANNY REYES.
FLUJO DE FLUIDOS
INTEGRANTES
MARACAIBO, 22/08/2016
NOMBRES APELLIDO C.I. CARRERA
ANGELA GONZALEZ 14832071 44
ALEJANDRO SULBARAN 22.251.703 46
JOSE RODRIGUEZ 23.764.501 46
ERICSSON BRAVO 24.250.917 44

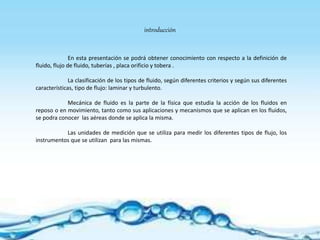

2. introducción
En esta presentación se podrá obtener conocimiento con respecto a la definición de
fluido, flujo de fluido, tuberías , placa orificio y tobera .
La clasificación de los tipos de fluido, según diferentes criterios y según sus diferentes
características, tipo de flujo: laminar y turbulento.
Mecánica de fluido es la parte de la física que estudia la acción de los fluidos en
reposo o en movimiento, tanto como sus aplicaciones y mecanismos que se aplican en los fluidos,
se podra conocer las aéreas donde se aplica la misma.
Las unidades de medición que se utiliza para medir los diferentes tipos de flujo, los
instrumentos que se utilizan para las mismas.

3. FLUJO DE FLUIDOS Se denomina flujo al movimiento que hacen las partículas que constituyen un fluido.
Flujo de Fluidos
Fluido Se define el fluido como una sustancia que sufre una de formación continua cuando se le aplica un
esfuerzo cortante muy pequeño. Esta distinción entre un solido y un fluido es muy simplificada porque existen ciertos
materiales que exhiben ambas características.
Fluidos

4. Flujo laminar: las partículas se mueven en direcciones paralelas formando capas o láminas, el fluido
es uniforme y regular. La viscosidad domina el movimiento del fluido
Flujo turbulento: las partículas se mueven de forma desordenada en todas las direcciones; es
imposible conocer la trayectoria individual de cada partícula. La caracterización del movimiento debe considerar
los efectos de la viscosidad y de la turbulencia
Existen dos tipo de flujos: el laminar y el turbulento.

5. Mecánica de fluidos.
Es la parte de la física que estudia la acción de los fluidos en reposo o en movimiento,
tanto como sus aplicaciones y mecanismos que se aplican en los fluidos
Aplicaciones de la Mecánica de fluidos.
Podemos afirmar que en todas las aéreas es de gran relevancia la mecánica de fluido hasta
en nuestro día a día

6. La definición de tubería es no es mas que es un Conducto formado por un conjunto de tubos,
generalmente para el paso de un fluido.
Tubería

7. Placa orificio
Consiste en una placa perforada que se instala en la tubería, el orificio que posee es una abertura
cilíndrica o prismática a través de la cual fluye el fluido. El orificio es normalizado, la característica de este borde es que
el chorro que éste genera no toca en su salida de nuevo la pared del orificio. El caudal se puede determinar por medio
de las lecturas de presión diferenciales.

8. Tubo Venturi
Se denomina efecto Venturi a la disminución de la presión que ejerce un líquido al
hacerlo fluir por una sección más angosta en un conducto.
Este consta en sus extremos de dos entradas en las cuales existe una boquilla, el fluido pasa por la
boquilla, generalmente se hace de una sola pieza fundida y tiene específicamente los siguientes elementos:
Una sección aguas arriba, de igual diámetro que la tubería y provista de un anillo de bronce con una serie de
aberturas piezométricas para medir la presión estática en esa sección.
Una sección cónica convergente; una garganta cilíndrica provista también de un anillo piezométrico de bronce.
Una sección cónica con una divergencia gradual hasta alcanzar el diámetro original de la tubería. Los anillos
piezométricos se conectan a uno y otro extremo, respectivamente, de un manómetro diferencial.

9. Tobera
Cuando se habla de tobera en instrumentación industrial se refiere al dispositivo que convierte la energía
potencial de un fluido en energía cinética. Como tal, es utilizado en turbomáquinas y otras máquinas, como inyectores. El
aumento de velocidad que sufre el fluido en su recorrido a lo largo de la tobera es acompañado por una disminución de su
presión y temperatura, al conservarse la energía.

10. Clasificación de tipos de flujos
El movimiento de los fluidos puede clasificarse de muchas maneras, según diferentes criterios y según sus
diferentes características, este puede ser:
Flujo turbulento: Este tipo de flujo es el que más se presenta en la práctica de ingeniería. En este tipo de
flujo las partículas del fluido se mueven en trayectorias erráticas, en otras palabras, en trayectorias muy irregulares sin
seguir un orden establecido, ocasionando la transferencia de cantidad de movimiento de una porción de fluido a otra, de
modo similar a la transferencia de cantidad de movimiento molecular pero a una escala mayor.
En este tipo de flujo, las partículas del fluido pueden tener tamaños que van desde muy pequeñas, del orden de unos
cuantos millares de moléculas, hasta las muy grandes, del orden de millares de pies cúbicos en un gran remolino dentro de
un río o en una ráfaga de viento.

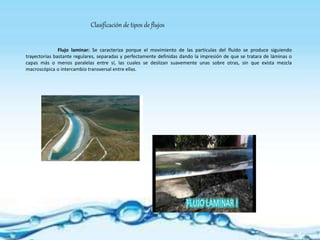

11. Flujo laminar: Se caracteriza porque el movimiento de las partículas del fluido se produce siguiendo
trayectorias bastante regulares, separadas y perfectamente definidas dando la impresión de que se tratara de láminas o
capas más o menos paralelas entre sí, las cuales se deslizan suavemente unas sobre otras, sin que exista mezcla
macroscópica o intercambio transversal entre ellas.
Clasificación de tipos de flujos

12. Unidades de medición de fluido
a) Unidades de razón de flujo volumétrico (qv).&
SI Gases: m3 /hr Líquidos: l/min.
IP Gases: ft 3 /hr Líquidos: USG/min
b) Unidades de razón de flujo másico (qm)
SI Gases: Kg/s Líquidos: Kg/min
IP Gases: 1b./s Líquidos: 1b./min
Flujo total:
a) Unidades de volumen (V)
SI Gases: m3 Líquidos: litros
I P Gases: ft3 Líquidos: USG
b) Unidades de masa (m)
SI Gases &Líquidos: Kg
I P Gases & Líquidos: 1b.

13. instrumentos de medición de fluido
MEDIDORES DE ÁREA VARIABLE
*Rotámetro
TIPOS DE MEDIDORES DE FLUJO
MEDIDORES DE PRESIÓN DIFERENCIAL
*Placa de Orificio, Tobera o Boquilla de Flujo, Tubo de Venturi, Tubo de Pitot, Tubo Anubbar

14. MEDIDORES DE VELOCIDAD
*Turbina, Transductores ultrasónicos
MEDIDORES DE FUERZA
* Medidor de Placa
instrumentos de medición de fluido

15. MEDIDORES DE TENSIÓN INDUCIDA
*Medidor magnético de caudal
MEDIDORES DE DESPLAZAMIENTO POSITIVO
*Disco y Pistón oscilante, Pistón alternativo, rotativos, etc.
MEDIDORES DE TORBELLINO Y VÓRTEX, MEDIDOR OSCILANTE
instrumentos de medición de fluido

16. Un instrumento de medición es un aparato que se usa para comparar magnitudes físicas mediante un
proceso de medición . Como unidades de medida se utilizan objetos y sucesos previamente establecidos como
estándares o patrones, y de la medición resulta un número que es la relación entre el objeto de estudio y la unidad
de referencia. Los instrumentos de medición son el medio por el que se hace esta lógica conversión.
Existen muchos métodos para medir flujos, en la mayoría de los cuales, es imprescindible el
conocimiento de algunas características básicas de los fluidos para una buena selección del mejor método a emplear.
Estas características incluyen viscosidad, densidad, gravedad específica, compresibilidad, temperatura y presión.
MANEJO DE LOS INSTRUMENTOS DE medición de fluido

17. Este trabajo nos permite ver la importancia del conocimiento de que tiene el, funcionamiento y las
aplicaciones tecnológicas de algunos aparatos medidores de flujo el cual su invención data de los años 1.800,como el
Tubo Vénturi, donde su creador luego de muchos cálculos y pruebas logró diseñar un tubo para medir el gasto de un
fluido, es decir la cantidad de flujo por unidad de tiempo.
Luego a través de los años se crearon aparatos como los rotámetros y los fluxómetros que en la
actualidad cuenta con la mayor tecnología para ser más precisos en la del flujo, las tuberías , la placa de orificio la
tovera entre otros.
También tener siempre presente que para la selección del tipo de medidor, se debe tomar en cuenta
los factores comerciales, económicos, para el tipo de necesidad que se tiene etc. Todo estudiante o ingeniero debe
conocer los fundamentos básicos y aplicaciones que se presentan en este trabajo ya que esto permite estar en
capacidad para escoger el tipo de medidor que se adapte a las necesidades que se requieran tanto en el área de
trabajo como en la vida cotidiana.
La medición de flujo constituye tal vez, el eje más alto porcentaje en cuanto a medición de variables
industriales se refiere. Ninguna otra variable tiene la importancia de esta, ya que sin mediciones de flujo, sería
imposible el balance de materiales, el control de calidad y aún la operación de procesos continuos.
La importancia de la exactitud en la medición de caudal de fluidos puede valorarse debido a que las
mediciones incorrectas pueden afectar.
Conclusión
