Presentacion lvsim-ems - resumen rev.0
- 1. Simulador de sistemaselectromecánicosdela serieLabVolt LVSIM-EMS 1

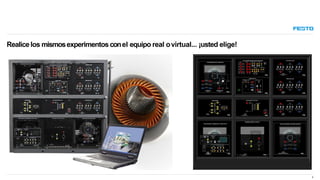

- 2. Realicelos mismosexperimentos conelequipo real ovirtual... ¡usted elige! 2

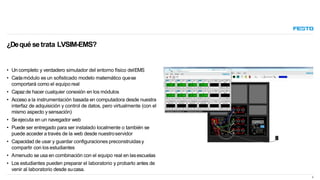

- 3. • Un completoy verdadero simulador del entorno físico delEMS • Cadamódulo es un sofisticado modelo matemático quese comportará como el equipo real • Capazde hacer cualquier conexión en los módulos • Acceso a la instrumentación basada en computadora desde nuestra interfaz de adquisición y control de datos, pero virtualmente (con el mismo aspecto ysensación) • Seejecuta en un navegador web • Puede ser entregado para ser instalado localmente o también se puede acceder a través de la web desde nuestroservidor • Capacidad de usar y guardar configuraciones preconstruidasy compartir con los estudiantes • Amenudo se usa en combinación con el equipo real en lasescuelas • Los estudiantes pueden preparar el laboratorio y probarlo antes de venir al laboratorio desde sucasa. ¿Dequé setrata LVSIM-EMS? 3
- 4. Modulos • Suministros deenergía • Baterías • Cargas (R, L, C) • Motores y generadores (Arranque por condensador, motor/generador de corriente continua, máquina asíncrona, máquina síncrona, motor de corriente continua de imán permanente, motor universal) • Módulos de sincronización • Dinamómetro 4Q/fuente de energía • Interfaz de adquisición y control de datos(diferentes generaciones) • Transformadores (monofásicos y trifásicos) • Líneas de transmisión • Regulación de los autotransformadores Coberturade los temas • Circuitos de energía de DC • Circuitos de energía de CAmonofásica • Transformadores de potencia monofásicos • Motor de CCde imán permanente • Circuitos de energía de CAtrifásica • Bancos de Transformadores Trifásicos • Motor/Generador asíncrono • Motor/Generador de sincronización • Motores y generadores de corriente continua • Corrección del factor depotencia • Líneas de transmisión de CA... 4 Incluye

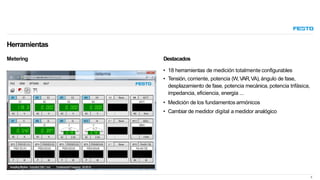

- 5. • 18 herramientasde medición totalmente configurables • Tensión, corriente, potencia (W,VAR,VA), ángulo de fase, desplazamiento de fase, potencia mecánica, potencia trifásica, impedancia, eficiencia, energía ... • Medición de los fundamentos armónicos • Cambiar de medidor digital a medidor analógico Metering Destacados Herramientas 5
- 6. • Hasta 8formas de onda • Configuraciones como un verdadero osciloscopio (rangos, acoplamiento, inversión, memorias, cursores, base de tiempo) • Refresco único o continuo 6 Osciloscopio Destacados Herramientas

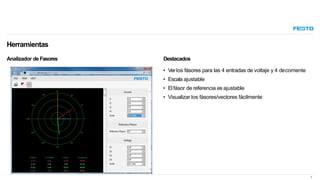

- 7. • Verlos fásorespara las 4 entradas de voltaje y 4 decorriente • Escala ajustable • Elfásor de referencia es ajustable • Visualizar los fásores/vectores fácilmente 7 Analizador de Fasores Destacados Herramientas

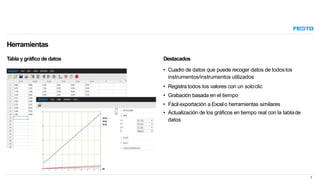

- 8. • Cuadro dedatos que puede recoger datos de todoslos instrumentos/instrumentos utilizados • Registra todos los valores con un soloclic • Grabación basada en el tiempo • Fácil exportación a Excelo herramientas similares • Actualización de los gráficos en tiempo real con la tablade datos 8 Tabla y gráfico de datos Destacados Herramientas

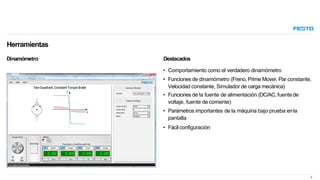

- 9. • Comportamiento comoel verdadero dinamómetro • Funciones de dinamómetro (Freno, Prime Mover, Par constante, Velocidad constante, Simulador de carga mecánica) • Funciones de la fuente de alimentación (DC/AC, fuente de voltaje, fuente decorriente) • Parámetros importantes de la máquina bajo prueba enla pantalla • Fácil configuración 9 Dinamómetro Destacados Herramientas

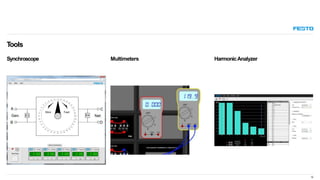

- 10.

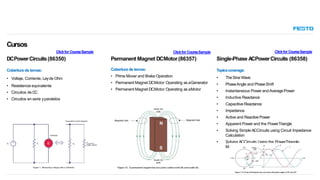

- 11. Cobertura de temas: •Voltaje, Corriente, Leyde Ohm • Resistencia equivalente • Circuitos de CC • Circuitos en serie yparalelos Cobertura de temas: • Prime Mover and Brake Operation • Permanent Magnet DCMotor Operating as aGenerator • Permanent Magnet DCMotor Operating as aMotor Clickfor CourseSample Permanent Magnet DCMotor(86357) Cursos Clickfor CourseSample DCPowerCircuits(86350) Topicscoverage: • TheSine Wave • PhaseAngle and PhaseShift • Instantaneous Power andAveragePower • Inductive Reactance • Capacitive Reactance • Impedance • Active and Reactive Power • Apparent Power and the PowerTriangle • Solving Simple ACCircuits using Circuit Impedance Calculation • Solving ACCircuits Using the PowerTriangle Method Clickfor CourseSample Single-Phase A CPowerCircuits (86358)

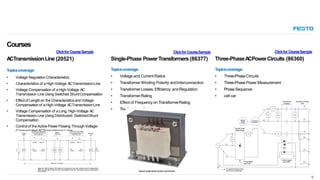

- 12. Topicscoverage: • Three-Phase Circuits •Three-PhasePower Measurement • Phase Sequence • cell car Topicscoverage: • Voltage and Current Ratios • Transformer Winding Polarity andInterconnection • Transformer Losses, Efficiency, and Regulation • TransformerRating • Effect of Frequency on TransformerRating • TheAutotransformer Clickfor CourseSample Single-Phase PowerTransformers (86377) Clickfor CourseSample Three-PhaseA CPowerCircuits (86360) Courses Topicscoverage: • • • • Voltage Regulation Characteristics • Characteristics of a High-Voltage ACTransmissionLine • Voltage Compensation of a High-Voltage AC Transmission Line Using Switched ShuntCompensation Effect of Lengthon the Characteristics and Voltage Compensation of a High-Voltage ACTransmissionLine Voltage Compensation of a Long, High-Voltage AC Transmission Line Using Distributed, SwitchedShunt Compensation Controlof the Active Power Flowing ThroughVoltage- Compensated ACTransmissionLines Clickfor CourseSample A CTransmissionLine (20521) 12

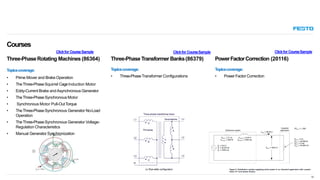

- 13. Topicscoverage: • Prime Moverand Brake Operation • TheThree-PhaseSquirrel CageInduction Motor • Eddy-Current Brake andAsynchronous Generator • TheThree-PhaseSynchronous Motor • Synchronous Motor Pull-OutTorque • TheThree-PhaseSynchronous Generator No-Load Operation • TheThree-PhaseSynchronous Generator Voltage- Regulation Characteristics • Manual Generator Synchronization Topicscoverage: • Three-PhaseTransformer Configurations Clickfor CourseSample Three-PhaseTransformer Banks(86379) Courses Clickfor CourseSample Three-PhaseRotating Machines (86364) Topicscoverage: • Power Factor Correction Clickfor CourseSample PowerFactorCorrection (20116) 13
- 14. • • • • Prime Moverand BrakeOperation • TheSeparately-Excited DCMotor • Separately Excited,Series, Shunt, and Compound DC Motor Separately Excited, Shunt, and CompoundDCGenerator Armature Reaction and SaturationEffect TheUniversal Motor Topicscoverage: • Single-Phase Induction Motors (88944) Single-Phase Induction Motors (88944) Courses Clickfor CourseSample Conventional DCMachines and Universal Motor (88943) Topicscoverage:
