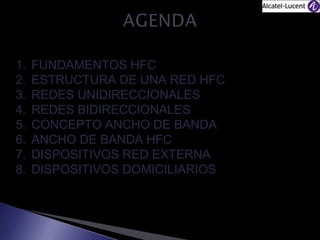

FUNDAMENTOS HFC
ESTRUCTURA DE UNA RED HFC

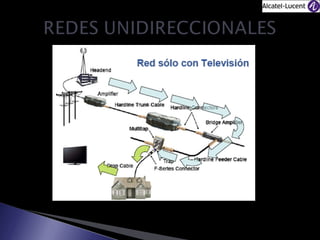

REDES UNIDIRECCIONALES

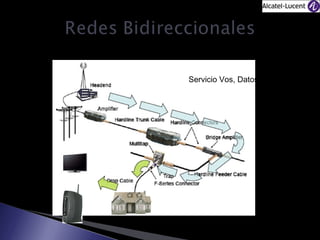

REDES BIDIRECCIONALES
CONCEPTO ANCHO DE BANDA
ANCHO DE BANDA HFC
DISPOSITIVOS RED EXTERNA
DISPOSITIVOS DOMICILIARIOS

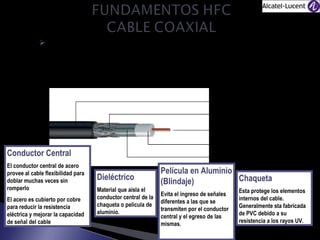

 El cable coaxial posee dos conductores centrados sobre el mismo eje. Esta
compuesto por un conductor central de cobre con alma de aluminio, un
conductor externo de aluminio y separado del conductor central por un
material dieléctrico. También posee una chaqueta protectora contra la
humedad y corrosión.
Chaqueta
Blindaje en Aluminio
Conductor Central
Dieléctrico

Conductor Central
El conductor central de acero
provee al cable flexibilidad para
doblar muchas veces sin
romperlo
El acero es cubierto por cobre
para reducir la resistencia
eléctrica y mejorar la capacidad
de señal del cable

Película en Aluminio

Dieléctrico
Material que aísla el
conductor central de la
chaqueta o película de
aluminio.

Película en Aluminio
Chaqueta
(Blindaje)
Evita el ingreso de señales
diferentes a las que se
transmiten por el conductor
central y el egreso de las
mismas.

Esta protege los elementos
internos del cable.
Generalmente sta fabricada
de PVC debido a su
resistencia a los rayos UV.

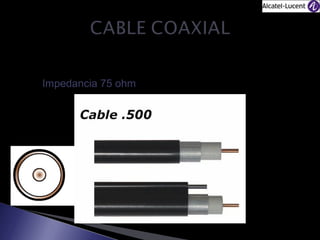

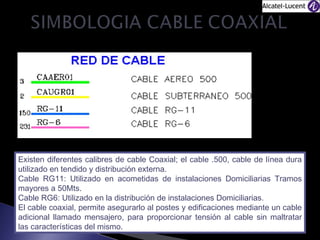

Existen diferentes calibres de cable Coaxial; el cable .500, cable de línea dura
utilizado en tendido y distribución externa.
Cable RG11: Utilizado en acometidas de instalaciones Domiciliarias Tramos
mayores a 50Mts.
Cable RG6: Utilizado en la distribución de instalaciones Domiciliarias.
El cable coaxial, permite asegurarlo al postes y edificaciones mediante un cable
adicional llamado mensajero, para proporcionar tensión al cable sin maltratar
las características del mismo.
Impedancia 75 ohm

Redes
Subterránea

Redes Aéreas
Fibra a base de vidrio o plástico que transporta luz emitida por diminutos
láseres, señales digitalizadas que llevan información de voz, datos e
imágenes a grandes velocidades.

Ventajas
•
•
•
•
•
•
•

Gran Ancho de Banda
Baja atenuación
No conduce corriente
Inmunidad electromagnética
Bajo
peso
(4kg/300m--36kg/300m)
Inofensiva
Seguridad de la información.

Desventajas
• La fragilidad de las fibras.
• Necesidad de usar
receptores más caros

transmisores

y

• Los empalmes entre fibras son difíciles
de realizar, especialmente en el campo,
lo que dificulta las reparaciones en caso
de rotura del cable.

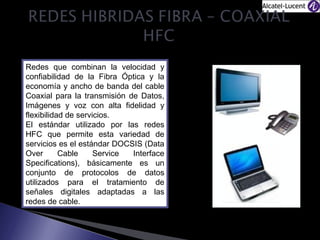

Redes que combinan la velocidad y
confiabilidad de la Fibra Óptica y la
economía y ancho de banda del cable
Coaxial para la transmisión de Datos,
Imágenes y voz con alta fidelidad y
flexibilidad de servicios.
El estándar utilizado por las redes
HFC que permite esta variedad de
servicios es el estándar DOCSIS (Data
Over
Cable
Service
Interface
Specifications), básicamente es un
conjunto de protocolos de datos
utilizados para el tratamiento de
señales digitales adaptadas a las
redes de cable.
Servicio Vos, Datos e imágenes

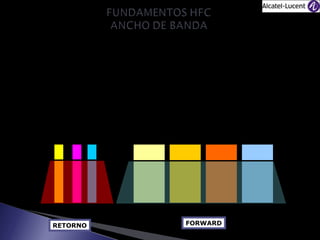

Básicamente es la medida en frecuencia (Hz) del espacio que tiene un canal
para enviar información, entre mas amplio es el ancho de banda, mas
información y variedad de servicios se transportaran por esa amplia carretera.

DOCSIS 23-39MHz

Pulsos Óptica 18-22MHz

Decos 9-11MHz

5 - 42 MHz
RETORNO

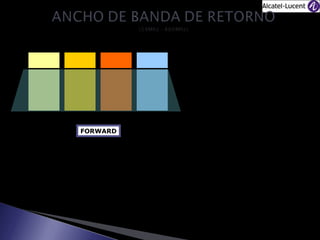

54 - 860 MHz
FORWARD
Parte del espectro de la banda HFC, por donde
viajan señales del cliente a cabecera.
Nombres: Transmisión (TX), Subida, Upstream.

5 - 42 MHz
RETORNO

Los equipos como Cable Modem (Internet), eMTA
(Telefonía) y Decos Motorola necesitan una parte
de este retorno para enviar información.
54 - 860 MHz
FORWARD

Sub – Banda, del espectro HFC, por el que viajan señales de Cabecera al Cliente.
Nombres: Recepción (Rx), Bajada Downstream.
La señales de TV, Internet, Telefonía, HD, PVR, DVB, viajan de cabecera al cliente,
por ende necesitan de un espacio en la banda de Forward.

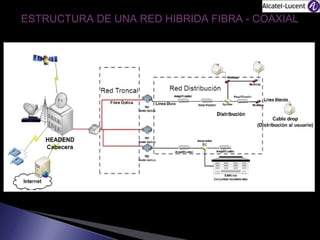

ESTRUCTURA DE UNA RED HIBRIDA FIBRA - COAXIAL

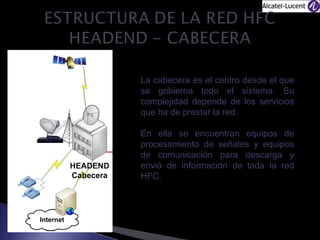

La cabecera es el centro desde el que
se gobierna todo el sistema. Su
complejidad depende de los servicios
que ha de prestar la red.
En ella se encuentran equipos de
procesamiento de señales y equipos
de comunicación para descarga y
envió de información de toda la red
HFC.

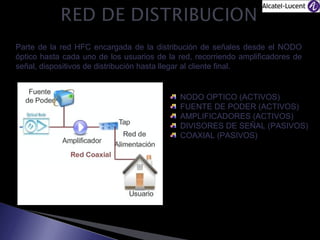

Parte de la red HFC encargada de la distribución de señales desde el NODO
óptico hasta cada uno de los usuarios de la red, recorriendo amplificadores de
señal, dispositivos de distribución hasta llegar al cliente final.

NODO OPTICO (ACTIVOS)
FUENTE DE PODER (ACTIVOS)
AMPLIFICADORES (ACTIVOS)
DIVISORES DE SEÑAL (PASIVOS)
COAXIAL (PASIVOS)

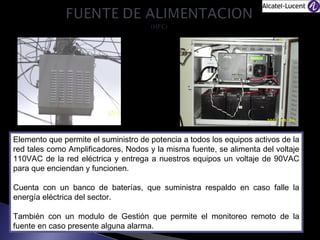

Elemento que permite el suministro de potencia a todos los equipos activos de la
red tales como Amplificadores, Nodos y la misma fuente, se alimenta del voltaje
110VAC de la red eléctrica y entrega a nuestros equipos un voltaje de 90VAC
para que enciendan y funcionen.
Cuenta con un banco de baterías, que suministra respaldo en caso falle la
energía eléctrica del sector.
También con un modulo de Gestión que permite el monitoreo remoto de la
fuente en caso presente alguna alarma.
Señales Radio ––
Señales Radio
Frecuencia Coaxial -Frecuencia Coaxial
CLIENTE
CLIENTE
Luz ––Fibra
Luz Fibra
Óptica ––
Óptica
CABECERA
CABECERA

Garantizar niveles de voltaje al
nodo (aprox. 90VAC).
Verificar niveles de potencia óptica
según el fabricante

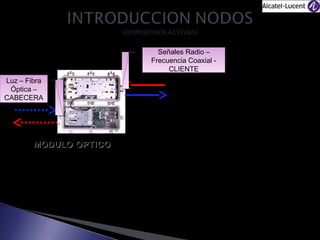

MODULO OPTICO
Tarjeta TX: Hilo Naranja, encargada
de transformar señales de RF en
Señales Ópticas (LUZ)
Tarjeta RX: Hilo Azul, encargada de
transformar señales ópticas en RF.

Es necesario garantizar niveles de
Forward y Retorno, según los
estándares Telmex.
Niveles FW: Medidor de Campo
Niveles RV: Oscilador o Medidor
SDA 5000 o DSAM 6000

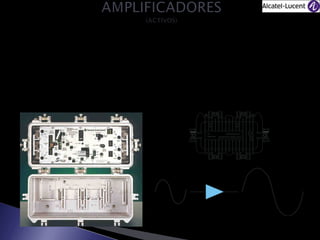

Elementos encargados de compensar las perdidas de
señal ocasionadas por el cable coaxial en las Redes HFC,
permiten mantener la ganancia unitaria en el sistema, es
decir que no exista diferencia entre un punto de la red y
otro.
ACOPLADOR
20dB

19dB
IN

OUT

8dB

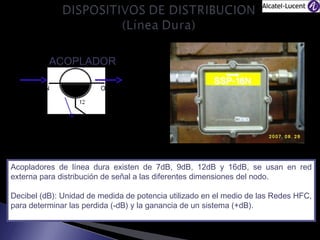

Acopladores de línea dura existen de 7dB, 9dB, 12dB y 16dB, se usan en red
externa para distribución de señal a las diferentes dimensiones del nodo.
Decibel (dB): Unidad de medida de potencia utilizado en el medio de las Redes HFC,
para determinar las perdida (-dB) y la ganancia de un sistema (+dB).
IN
20dB

IN
20dB

-3.5dB
-7dB
-7dB

-3.5dB
-3.5dB

16.5dB
13dB
13dB

16.5dB

16.5dB
23
23X8

14
14X4

17
17X2

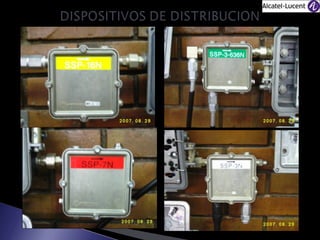

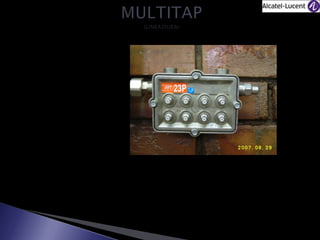

Dispositivos de línea dura, donde es posible
entregar señal al cliente final.
Parte final de la red HFC, permite la interconexión de usuarios a la red HFC,
generalmente va desde una punto de distribución en Edificio (Caja de Reliance) o
Multitap (poste o cámara), hasta una unidad de servicio (Predio del Cliente).
Generalmente es realizada en cable coaxial RG6 o RG11 (Tramos de mas de 50Mts).

Tap en poste
Cable Drop

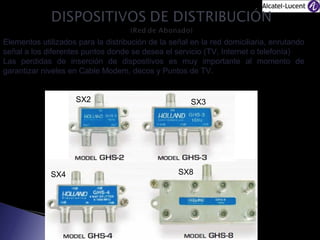

Elementos utilizados para la distribución de la señal en la red domiciliaria, enrutando
señal a los diferentes puntos donde se desea el servicio (TV, Internet o telefonía)
Las perdidas de inserción de dispositivos es muy importante al momento de
garantizar niveles en Cable Modem, decos y Puntos de TV.
SX2

SX4

SX3

SX8
ACOPLADOR
20dB

19dB
IN

OUT

8dB

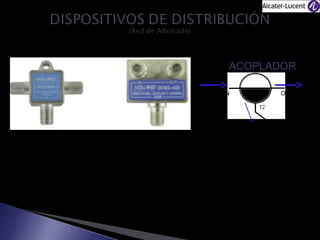

Taps domiciliario: Al igual que los Acopladores de red externa, tienen una salida
con mayor atenuación y otra de paso. Permite la distribución de señal a puntos
que requieran mas ganancia.

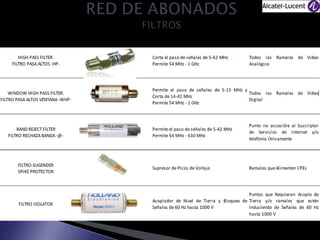

TELEVISION TELMEX

Televisión HD (Alta Definición)
Televisión DVB (Digital Video Broadcasting)
Televisión Análoga
Televisión Digital Avanzada
Televisión PVR (Personal Video Record)

Niveles de RF a garantizar: 0dB – 5dB.

DVB

HD Y PVR

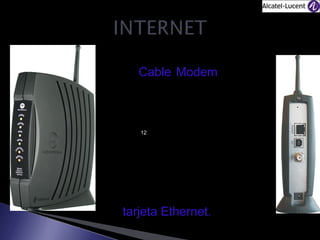

• El Cable Modem permite
al usuario la transmisión
de datos y la conexión a
Internet
a
grandes
velocidades.
12

• Los cable-módems se
conectan a la red HFC
mediante un conector de
cable coaxial de tipo F, y
al PC a través de una
tarjeta Ethernet.

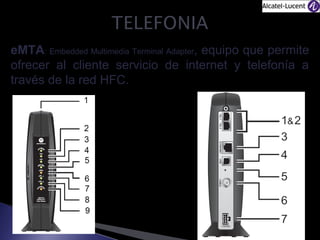

eMTA: Embedded Multimedia Terminal Adapter, equipo que permite
ofrecer al cliente servicio de internet y telefonía a
través de la red HFC.
A

23

B
16
C

D
1
1

2
2

3
3

4
4
