Este documento contiene información sobre diferentes tipos de yeso y acrílico utilizados en odontología, incluyendo sus propiedades, proporciones de mezcla y tiempos. También describe los pasos para fabricar una prótesis dental utilizando moldes de yeso y acrílico, como la preparación de materiales, prensado, polimerización y acabado final. Se enfatiza la importancia de la comunicación entre el cirujano dentista y el técnico para lograr la mejor calidad en la dentadura.

1. Benemérita Universidad Autónoma de Puebla
Rehabilitación III
Flores Luna Rafael Teodoro

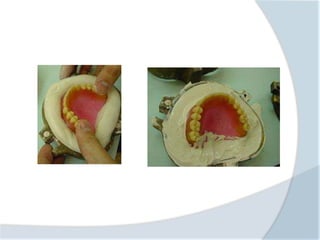

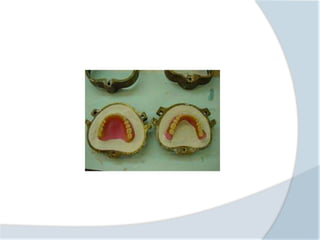

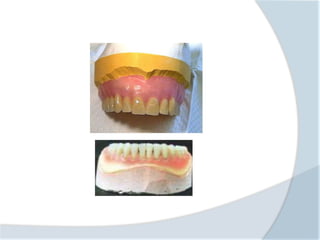

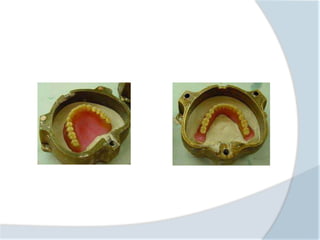

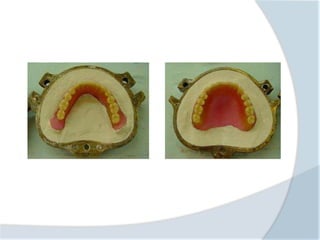

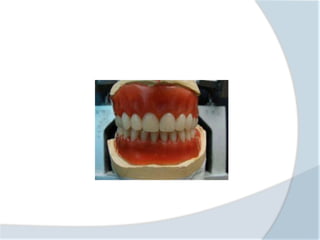

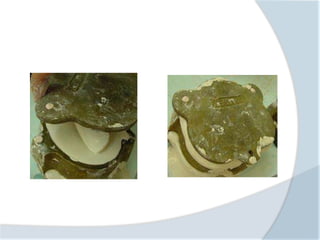

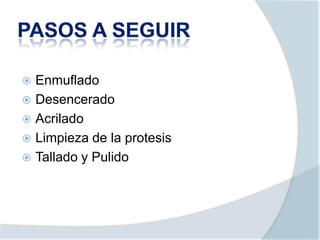

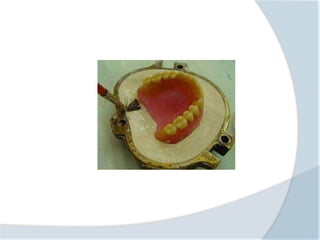

3.  Enmuflado

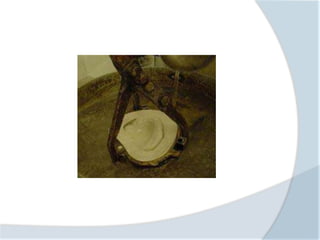

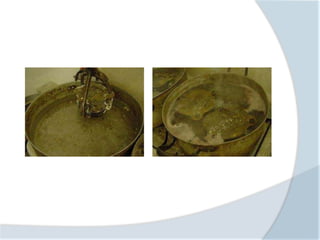

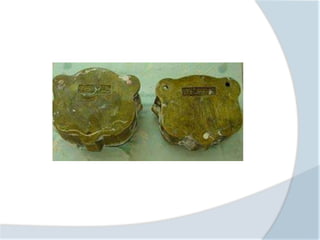

 Desencerado
 Acrilado
 Limpieza de la protesis
 Tallado y Pulido

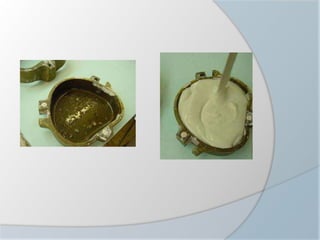

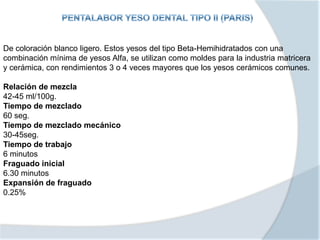

7. De coloración blanco ligero. Estos yesos del tipo Beta-Hemihidratados con una
combinación mínima de yesos Alfa, se utilizan como moldes para la industria matricera
y cerámica, con rendimientos 3 o 4 veces mayores que los yesos cerámicos comunes.
Relación de mezcla
42-45 ml/100g.
Tiempo de mezclado
60 seg.
Tiempo de mezclado mecánico
30-45seg.
Tiempo de trabajo
6 minutos
Fraguado inicial
6.30 minutos
Expansión de fraguado
0.25%

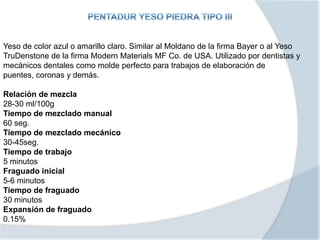

14. Yeso de color azul o amarillo claro. Similar al Moldano de la firma Bayer o al Yeso
TruDenstone de la firma Modern Materials MF Co. de USA. Utilizado por dentistas y
mecánicos dentales como molde perfecto para trabajos de elaboración de
puentes, coronas y demás.
Relación de mezcla
28-30 ml/100g
Tiempo de mezclado manual
60 seg.
Tiempo de mezclado mecánico
30-45seg.
Tiempo de trabajo
5 minutos
Fraguado inicial
5-6 minutos
Tiempo de fraguado
30 minutos
Expansión de fraguado
0.15%

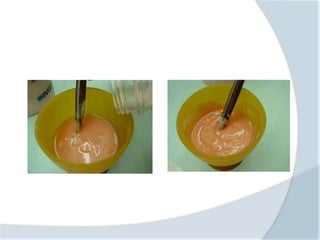

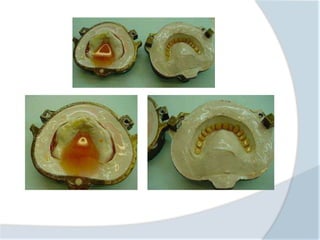

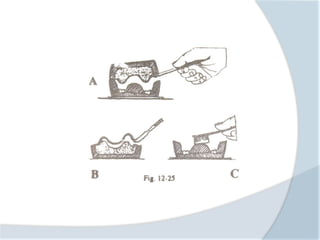

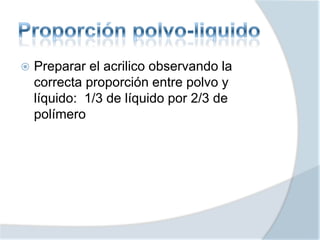

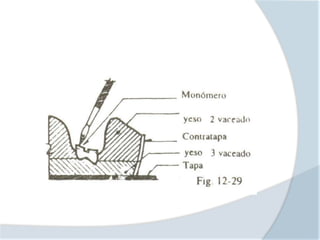

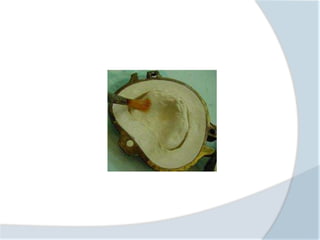

29.  Preparar el acrilico observando la
correcta proporción entre polvo y
líquido: 1/3 de líquido por 2/3 de
polímero

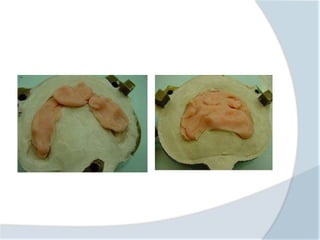

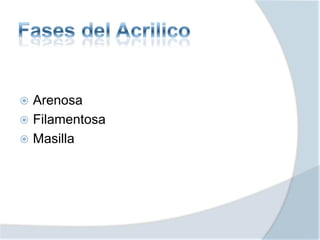

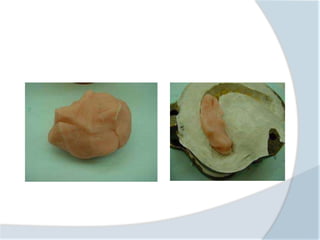

31.  Arenosa
 Filamentosa
 Masilla

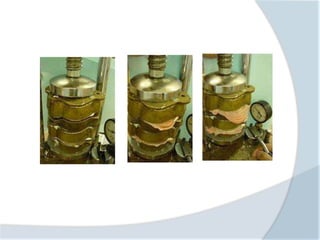

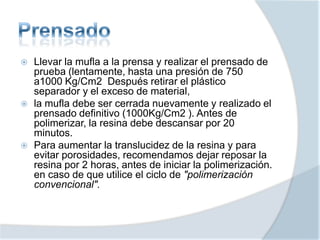

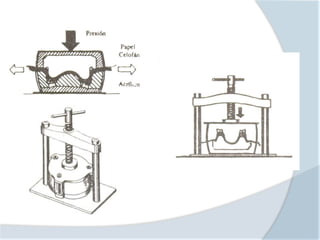

34.  Llevar la mufla a la prensa y realizar el prensado de
prueba (lentamente, hasta una presión de 750
a1000 Kg/Cm2 Después retirar el plástico
separador y el exceso de material,
 la mufla debe ser cerrada nuevamente y realizado el
prensado definitivo (1000Kg/Cm2 ). Antes de
polimerizar, la resina debe descansar por 20
minutos.
 Para aumentar la translucidez de la resina y para
evitar porosidades, recomendamos dejar reposar la
resina por 2 horas, antes de iniciar la polimerización.
en caso de que utilice el ciclo de "polimerización
convencional".

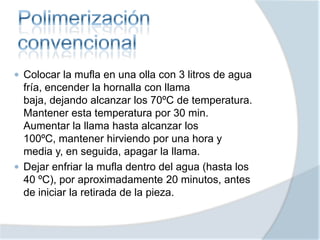

37.  Colocar la mufla en una olla con 3 litros de agua
fría, encender la hornalla con llama
baja, dejando alcanzar los 70ºC de temperatura.
Mantener esta temperatura por 30 min.
Aumentar la llama hasta alcanzar los
100ºC, mantener hirviendo por una hora y
media y, en seguida, apagar la llama.

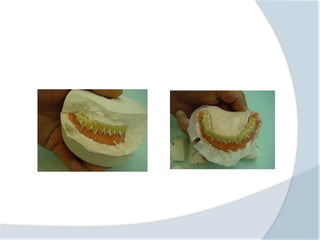

 Dejar enfriar la mufla dentro del agua (hasta los
40 ºC), por aproximadamente 20 minutos, antes
de iniciar la retirada de la pieza.

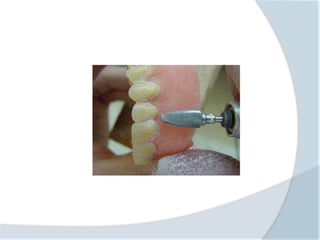

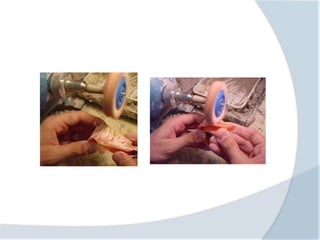

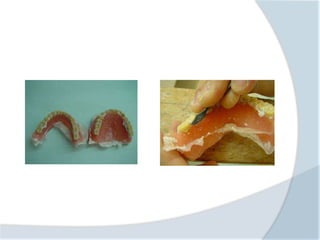

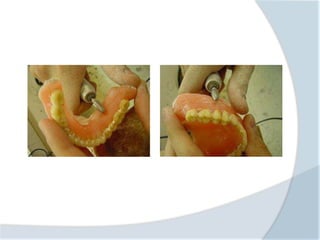

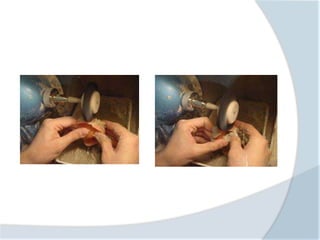

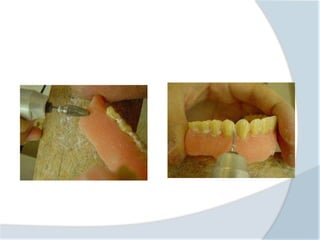

42. Tallado y
pulido

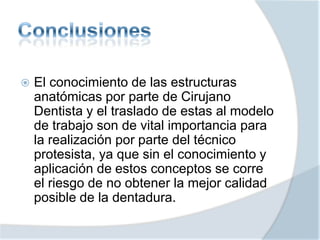

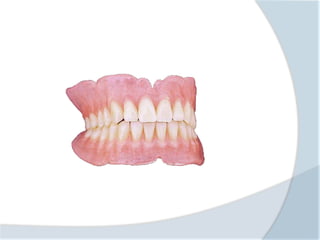

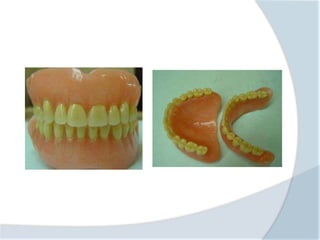

50.  El conocimiento de las estructuras
anatómicas por parte de Cirujano
Dentista y el traslado de estas al modelo
de trabajo son de vital importancia para
la realización por parte del técnico
protesista, ya que sin el conocimiento y
aplicación de estos conceptos se corre
el riesgo de no obtener la mejor calidad
posible de la dentadura.
