Programacion Modular

Fundamentos de
Programación
M.Sc. Franco Guamán B.
Universidad Técnica Particular de Loja
Departamento de Ciencias de la Computación y
Electrónica
PROGRAMACIÓN MODULAR

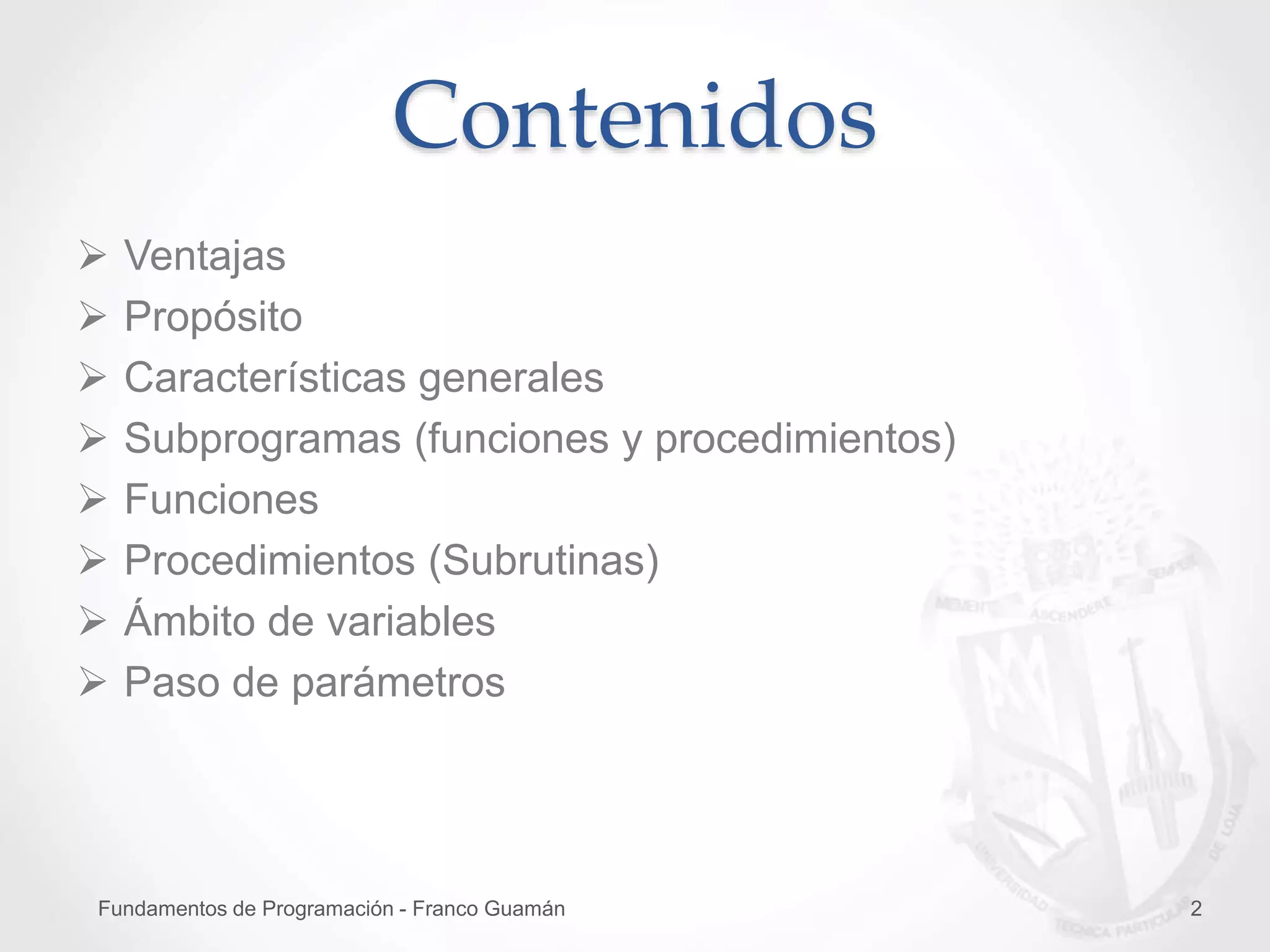

Contenidos
 Ventajas
 Propósito
 Características generales
 Subprogramas (funciones y procedimientos)
 Funciones
 Procedimientos (Subrutinas)
 Ámbito de variables
 Paso de parámetros
Fundamentos de Programación - Franco Guamán 2

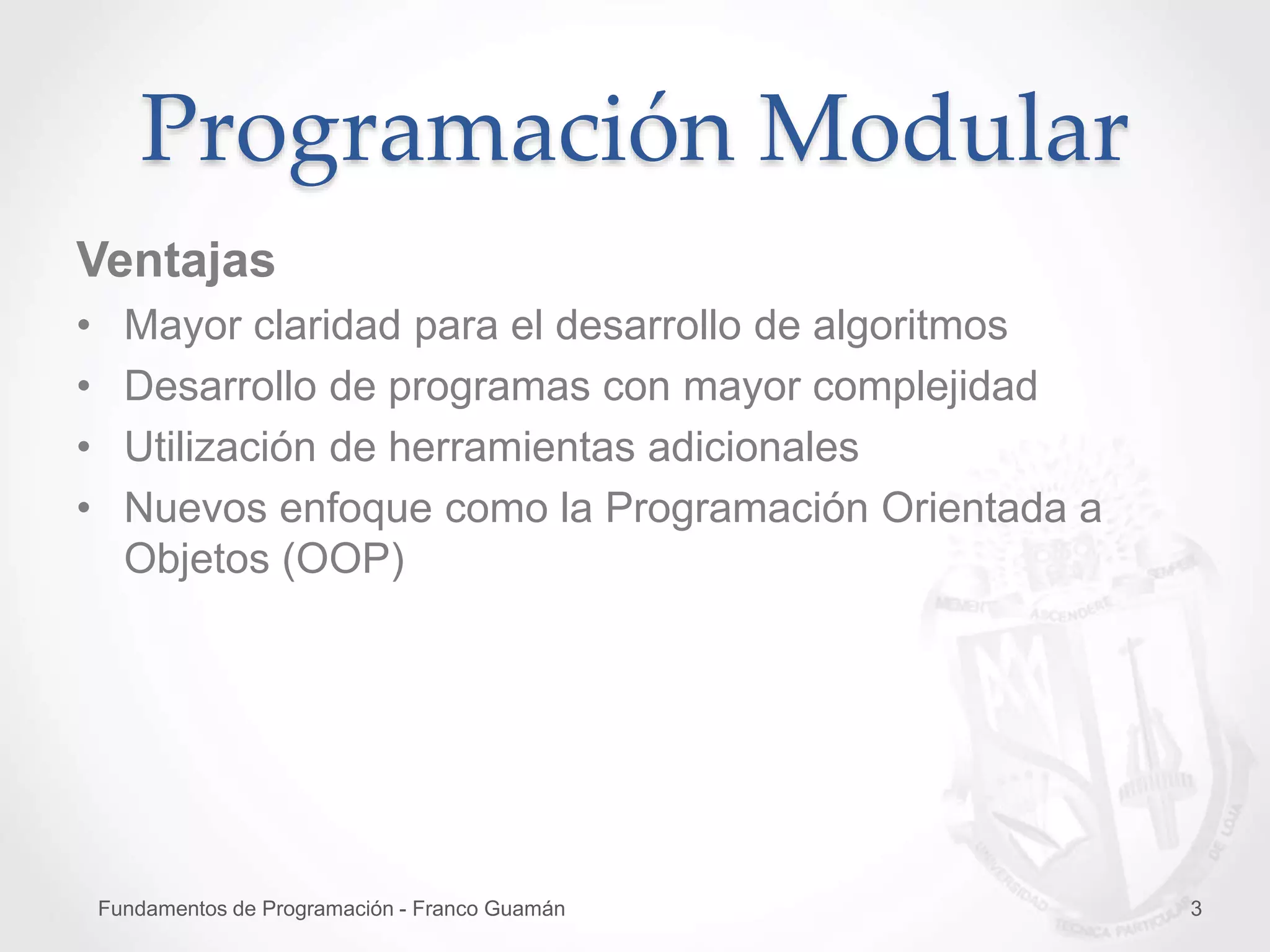

Ventajas
• Mayor claridad para el desarrollo de algoritmos
• Desarrollo de programas con mayor complejidad
• Utilización de herramientas adicionales
• Nuevos enfoque como la Programación Orientada a
Objetos (OOP)
Programación Modular

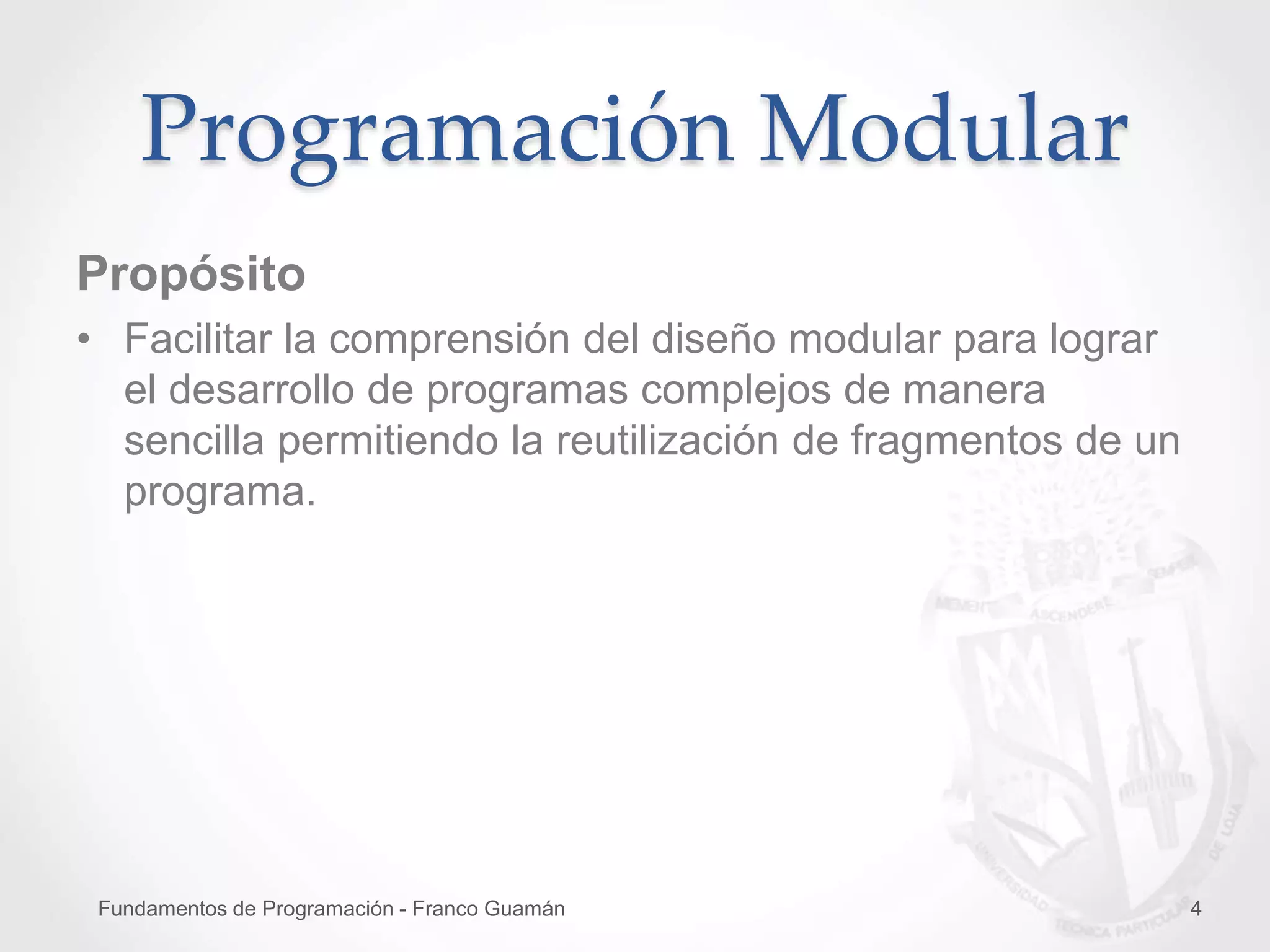

Propósito
• Facilitar la comprensión del diseño modular para lograr
el desarrollo de programas complejos de manera
sencilla permitiendo la reutilización de fragmentos de un
programa.

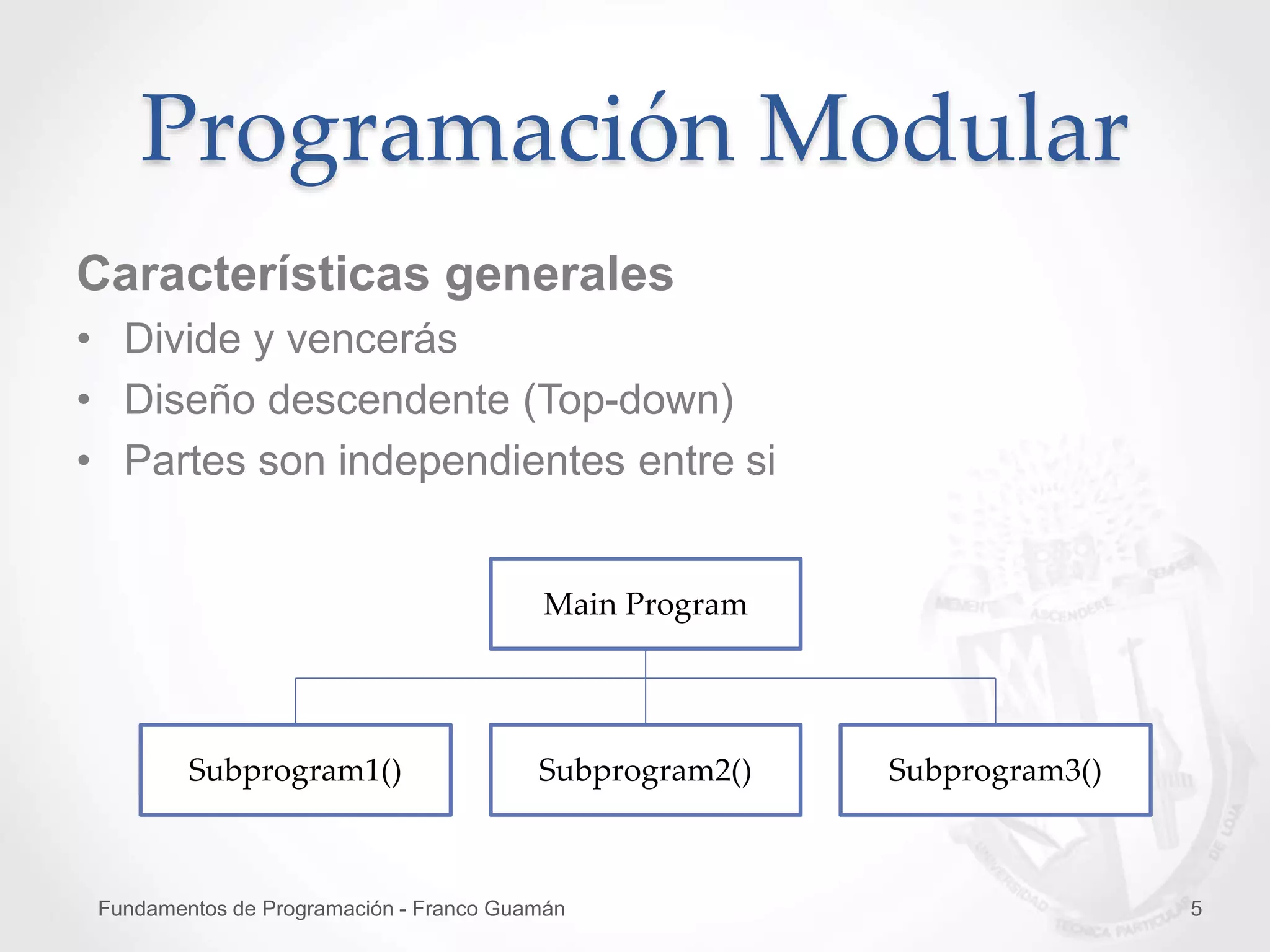

Características generales
• Divide y vencerás
• Diseño descendente (Top-down)
• Partes son independientes entre si
Main Program
Subprogram3()Subprogram1() Subprogram2()

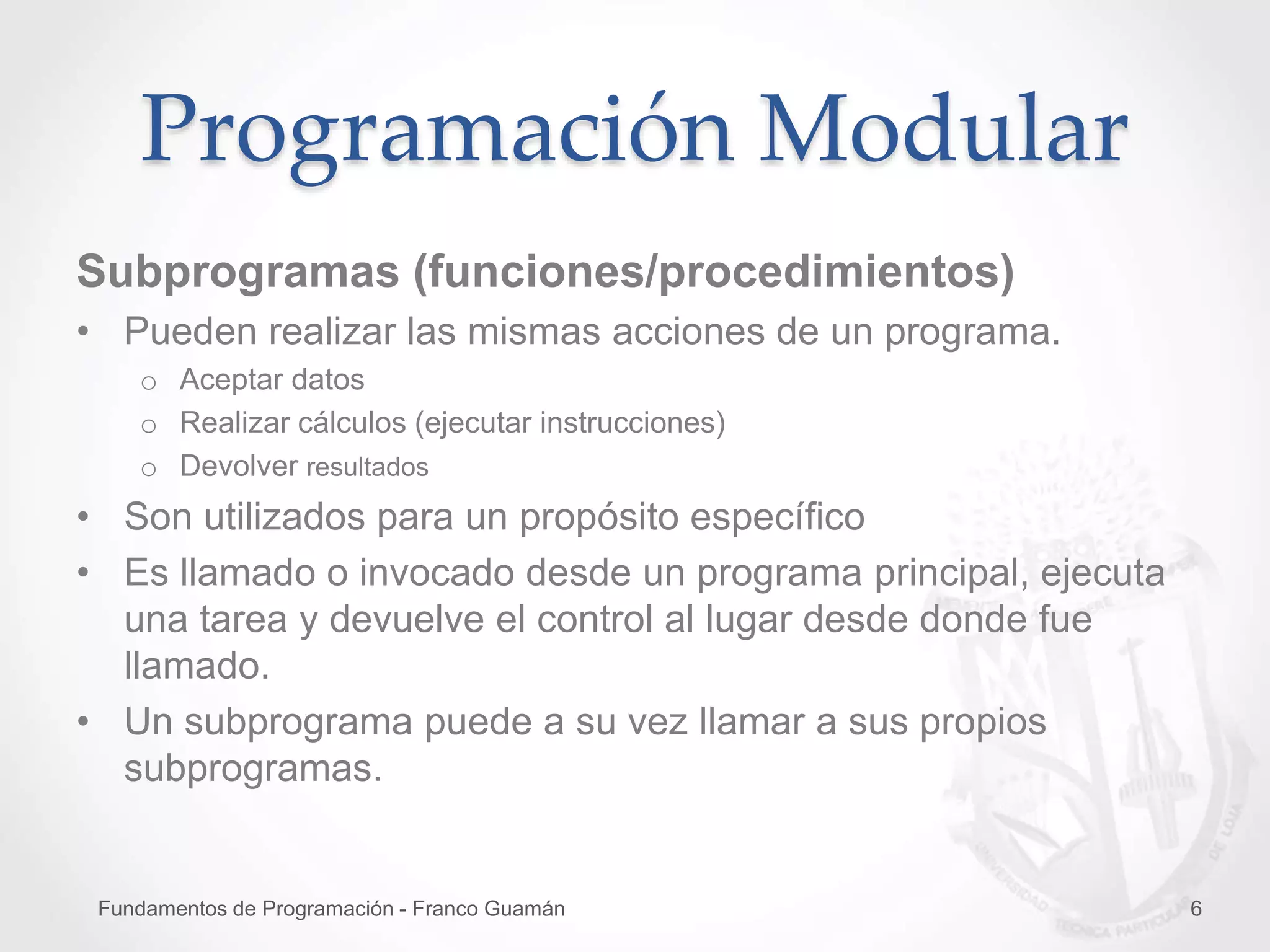

Subprogramas (funciones/procedimientos)
• Pueden realizar las mismas acciones de un programa.
o Aceptar datos
o Realizar cálculos (ejecutar instrucciones)
o Devolver resultados
• Son utilizados para un propósito específico
• Es llamado o invocado desde un programa principal, ejecuta
una tarea y devuelve el control al lugar desde donde fue
llamado.
• Un subprograma puede a su vez llamar a sus propios
subprogramas.

Inicio
instrucción 1
instrucción 2
subprograma1()
instrucción 3
subprograma1()
instrucción 4
subprograma2()
instrucción 5
Fin
Inicio
instrucción 1
instrucción 2
instrucción 3
Fin

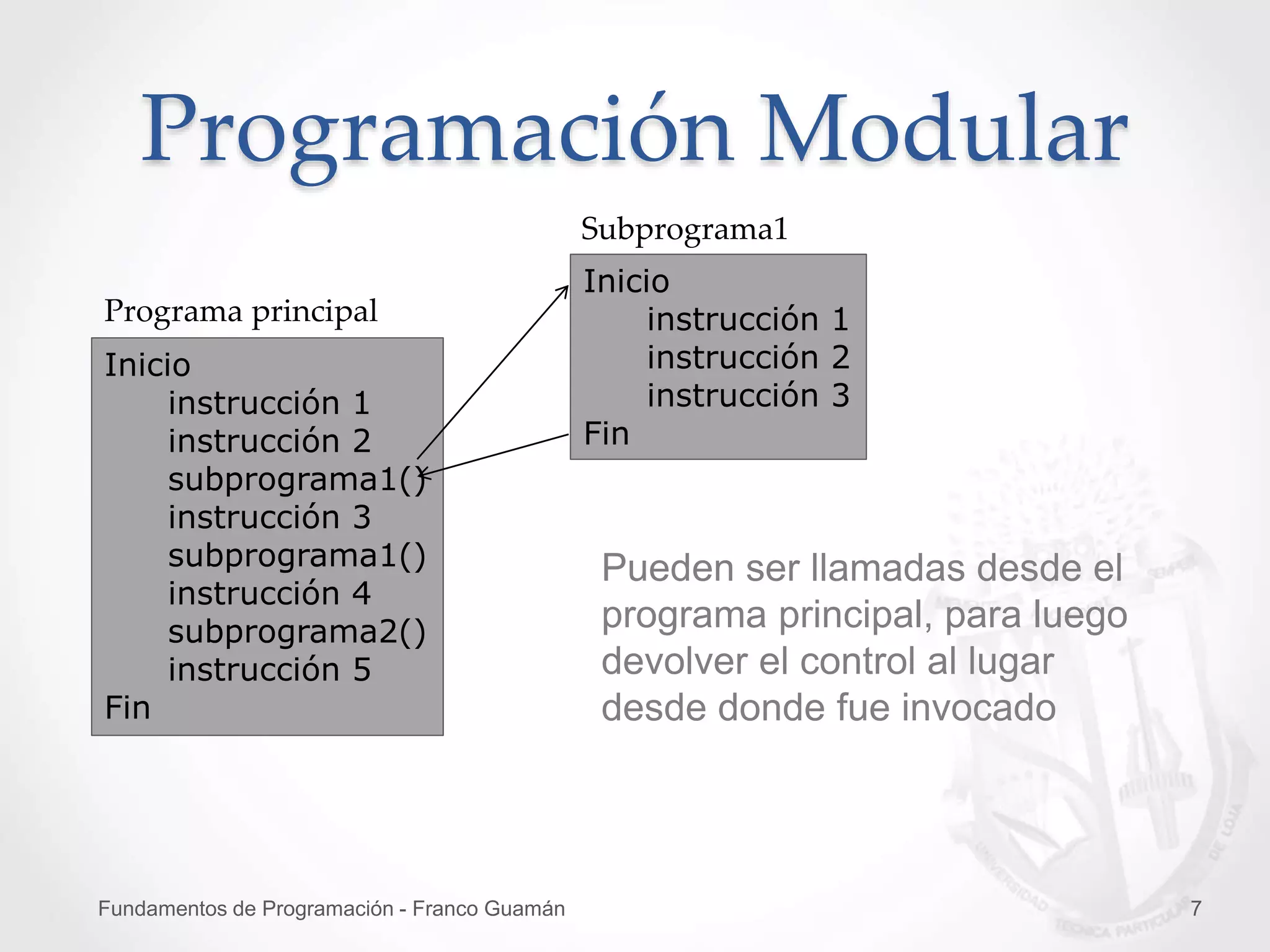

Programa principal
Subprograma1
Pueden ser llamadas desde el
programa principal, para luego
devolver el control al lugar
desde donde fue invocado

Inicio
instrucción 1
instrucción 2
subprograma1()
instrucción 3
subprograma1()
instrucción 4
subprograma2()
instrucción 5
Fin
Programa principal
Inicio
instrucción 1
instrucción 2
instrucción 3
Fin
Subprograma1

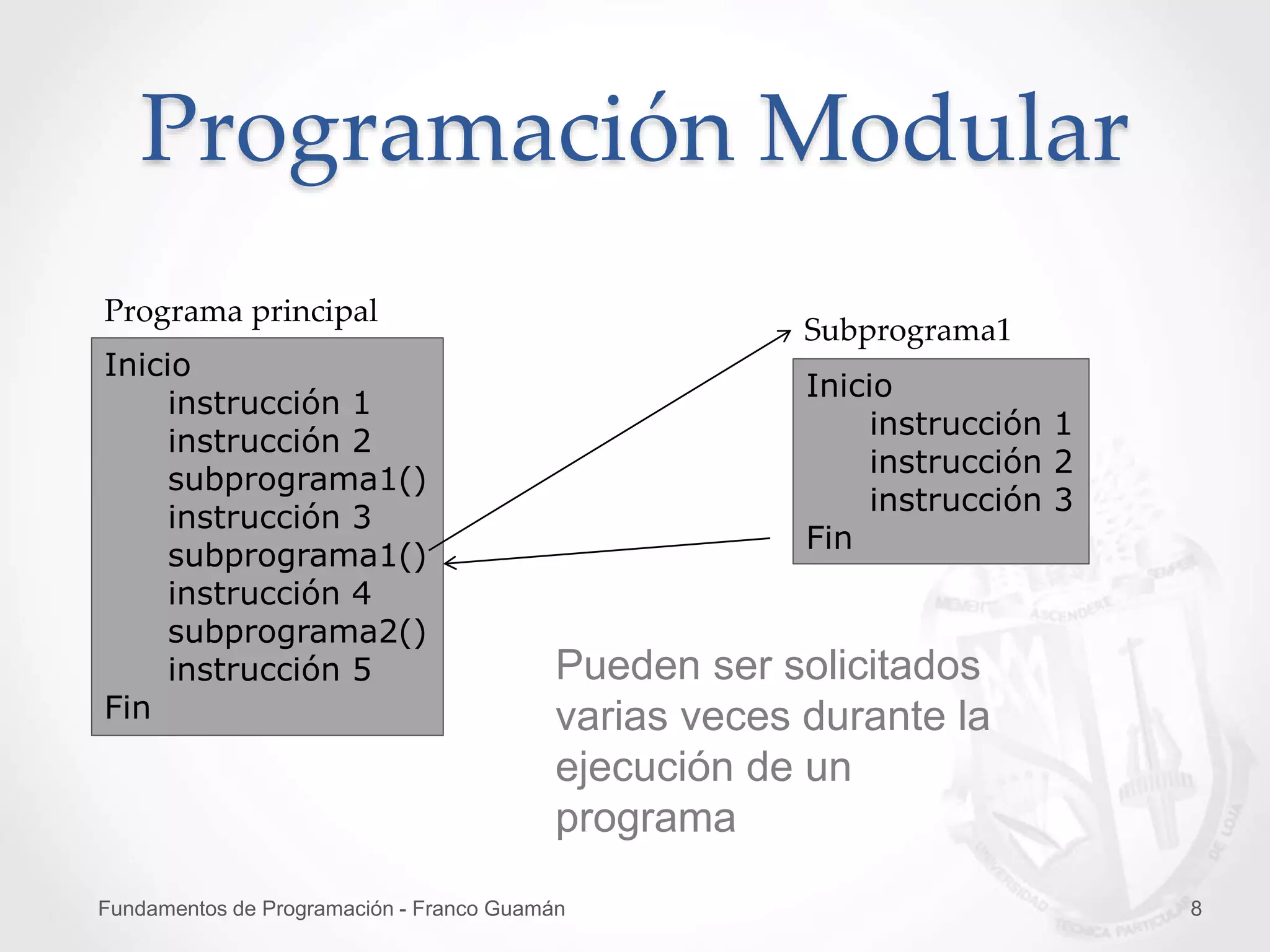

Pueden ser solicitados
varias veces durante la
ejecución de un
programa

Inicio
instrucción 1
instrucción 2
subprograma1()
instrucción 3
subprograma1()
instrucción 4
subprograma2()
instrucción 5
Fin
Programa principal Inicio
instrucción 1
subprograma 2.1()
instrucción 3
Fin
Subprograma2
Inicio
instrucción 1
instrucción 2
instrucción 3
Fin
Subprograma 2.1

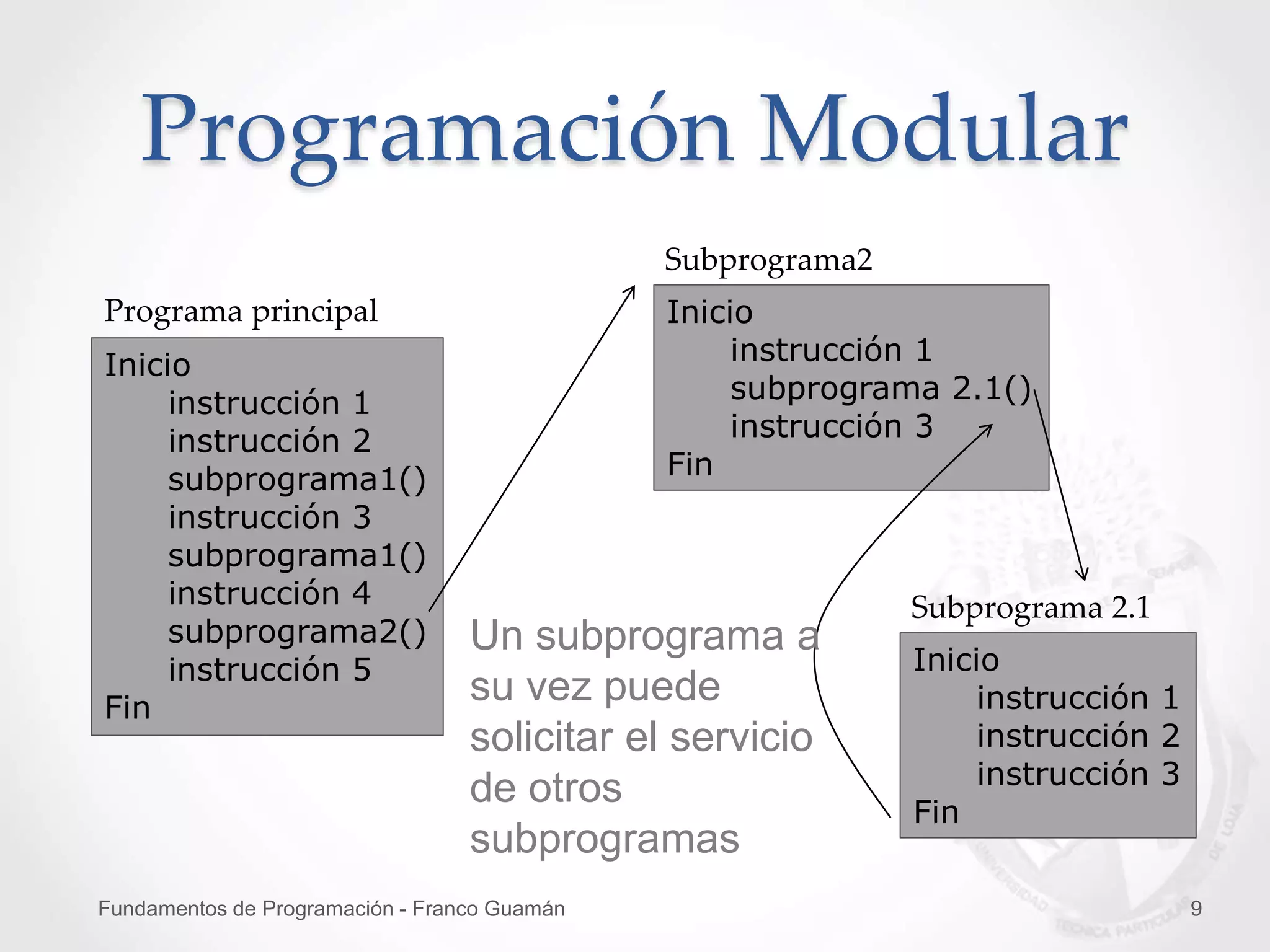

Un subprograma a
su vez puede
solicitar el servicio
de otros
subprogramas

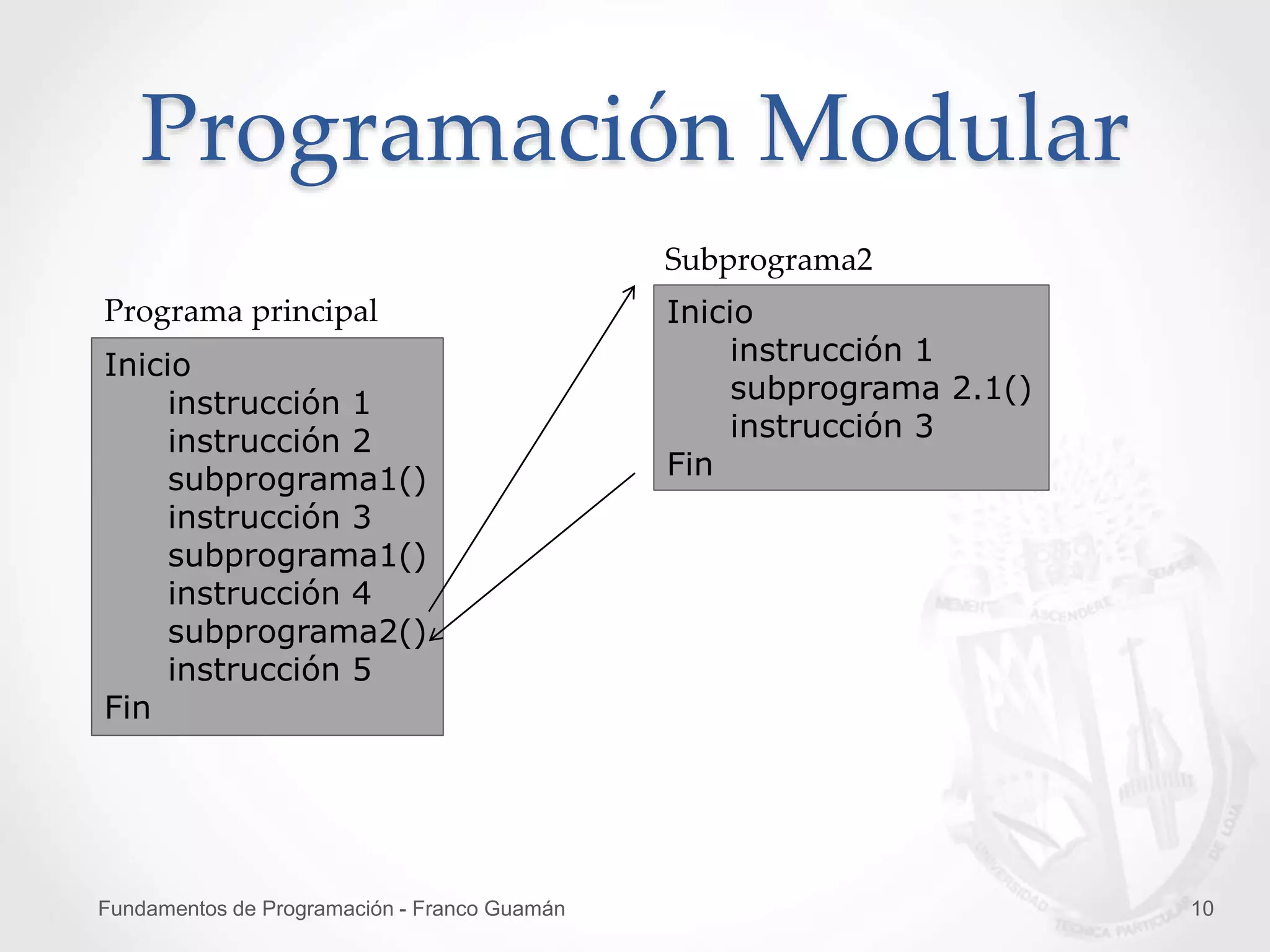

Inicio
instrucción 1
instrucción 2
subprograma1()
instrucción 3
subprograma1()
instrucción 4
subprograma2()
instrucción 5
Fin
Programa principal Inicio
instrucción 1
subprograma 2.1()
instrucción 3
Fin
Subprograma2

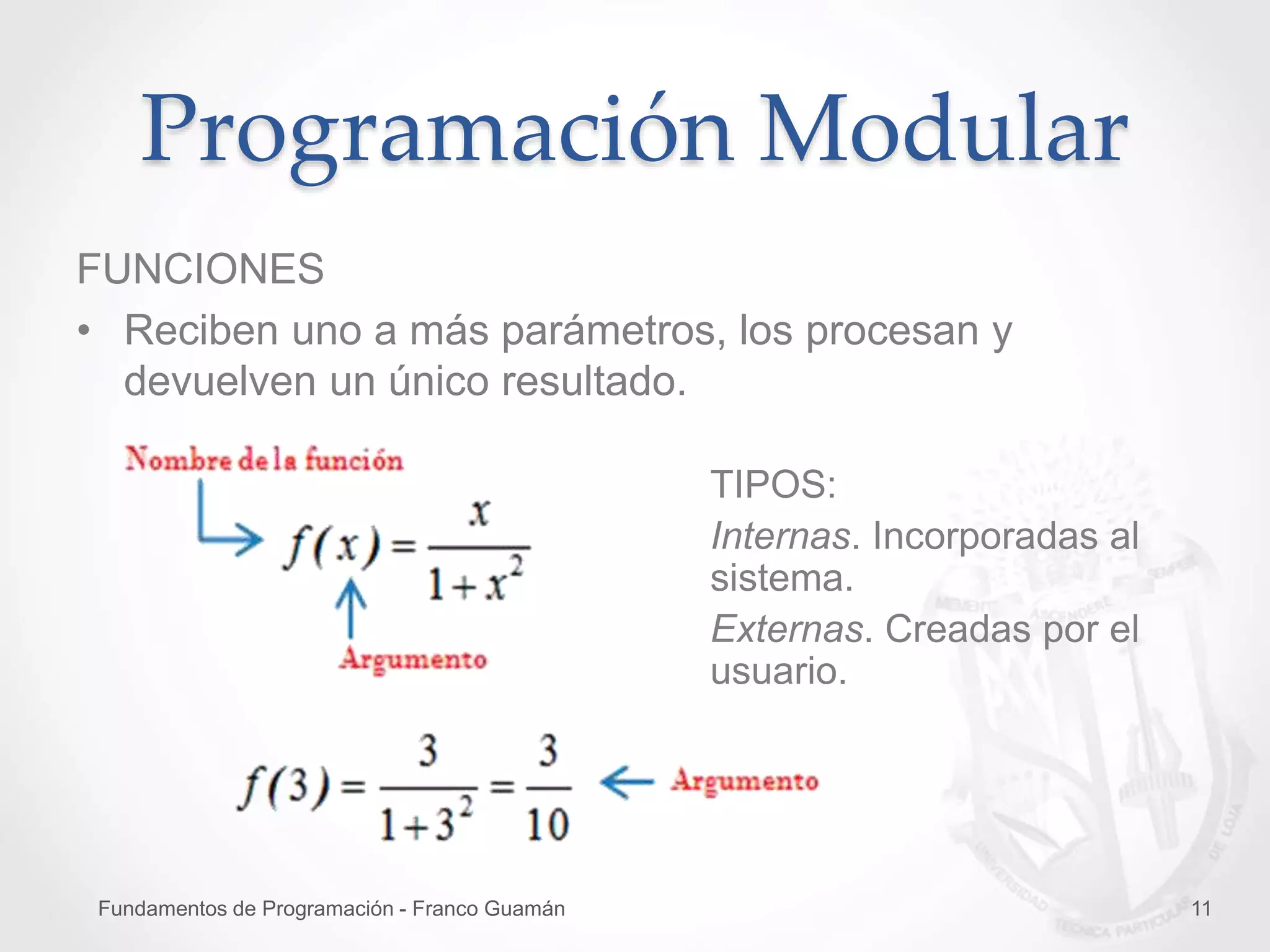

FUNCIONES
• Reciben uno a más parámetros, los procesan y
devuelven un único resultado.
TIPOS:
Internas. Incorporadas al
sistema.
Externas. Creadas por el
usuario.

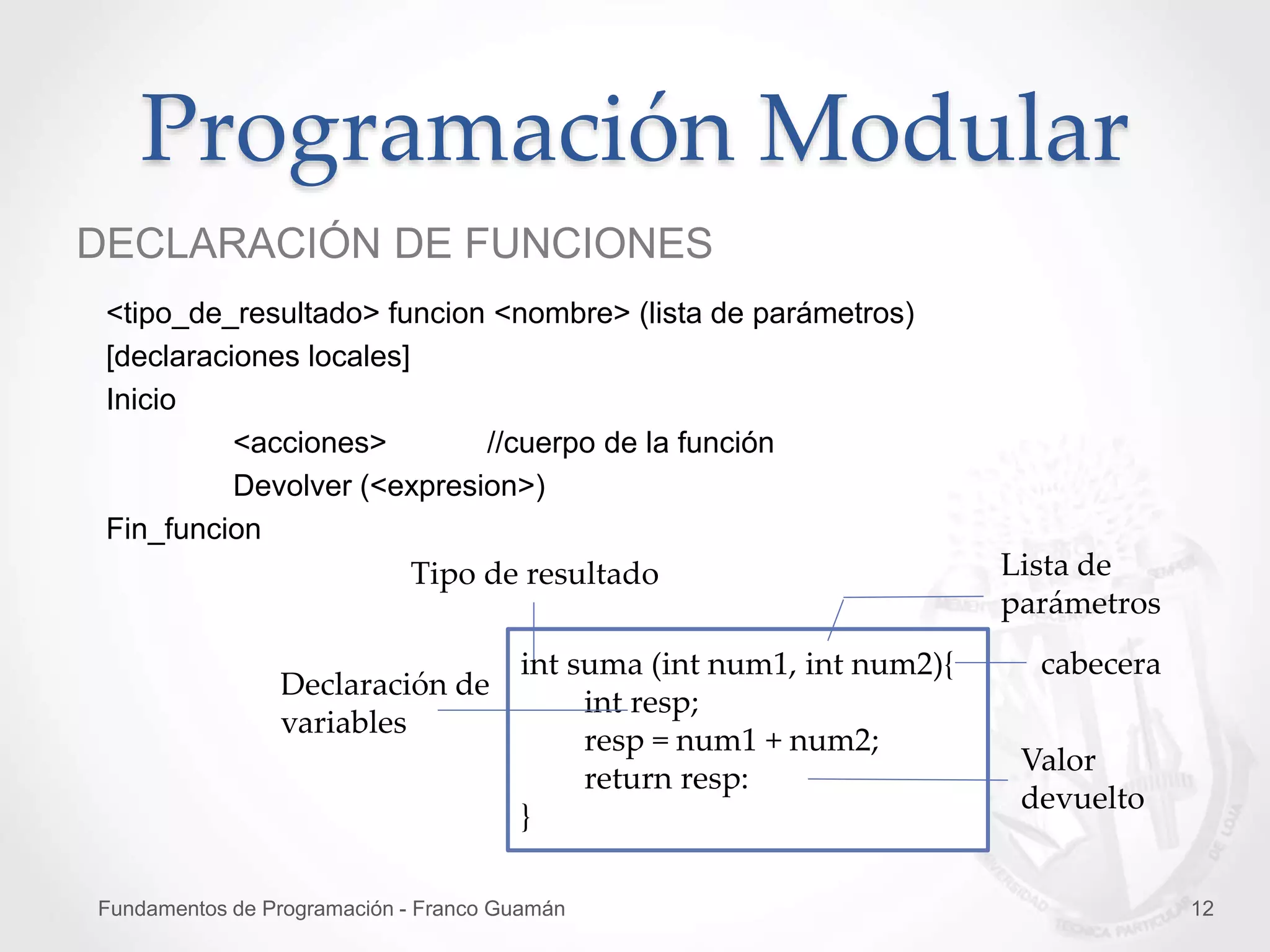

DECLARACIÓN DE FUNCIONES
<tipo_de_resultado> funcion <nombre> (lista de parámetros)
[declaraciones locales]
Inicio
<acciones> //cuerpo de la función
Devolver (<expresion>)
Fin_funcion
int suma (int num1, int num2){
int resp;
resp = num1 + num2;
return resp:
}
Declaración de
variables
Tipo de resultado Lista de
parámetros
cabecera
Valor
devuelto

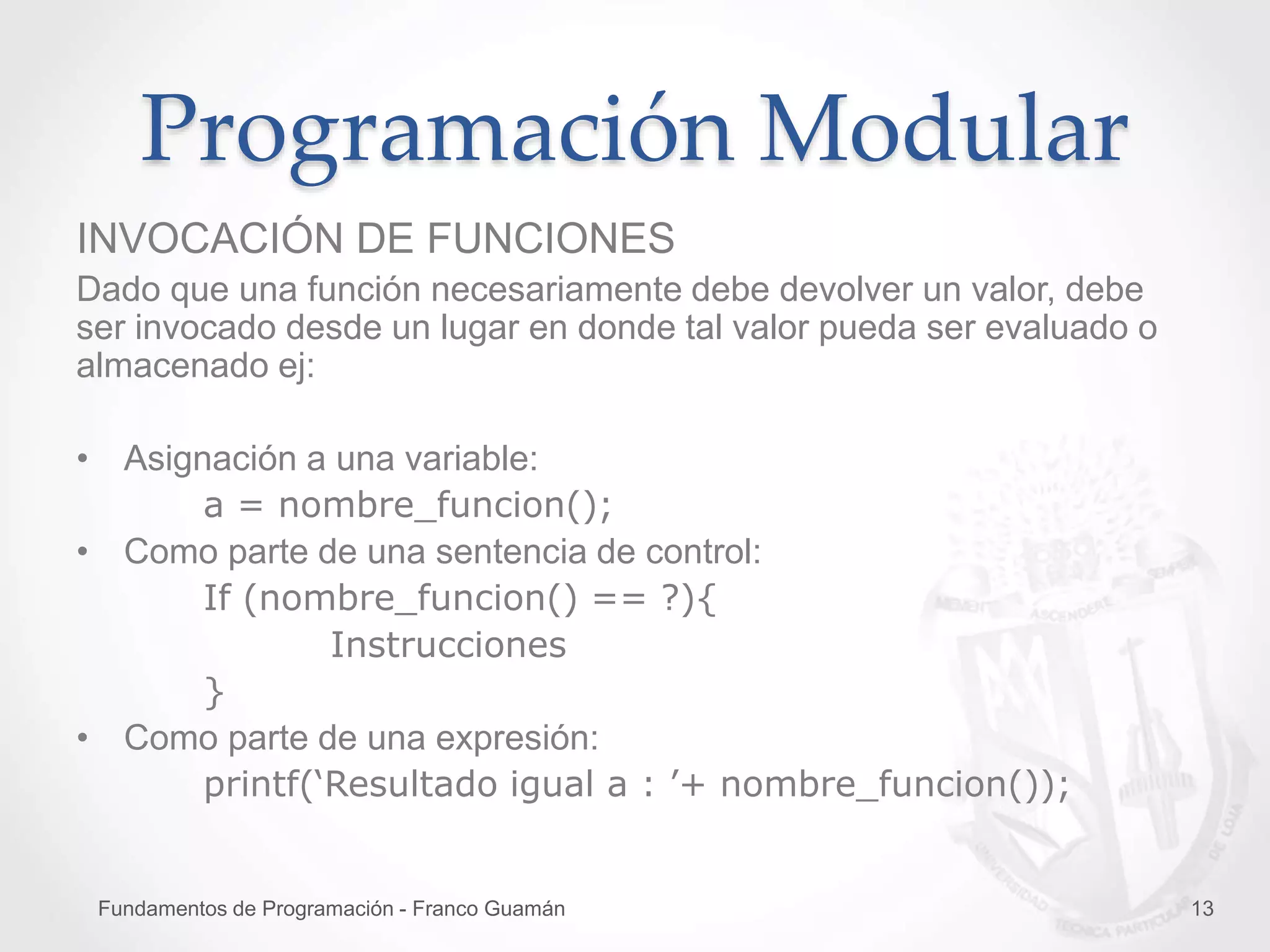

INVOCACIÓN DE FUNCIONES
Dado que una función necesariamente debe devolver un valor, debe
ser invocado desde un lugar en donde tal valor pueda ser evaluado o
almacenado ej:
• Asignación a una variable:
a = nombre_funcion();
• Como parte de una sentencia de control:
If (nombre_funcion() == ?){
Instrucciones
}
• Como parte de una expresión:
printf(‘Resultado igual a : ’+ nombre_funcion());

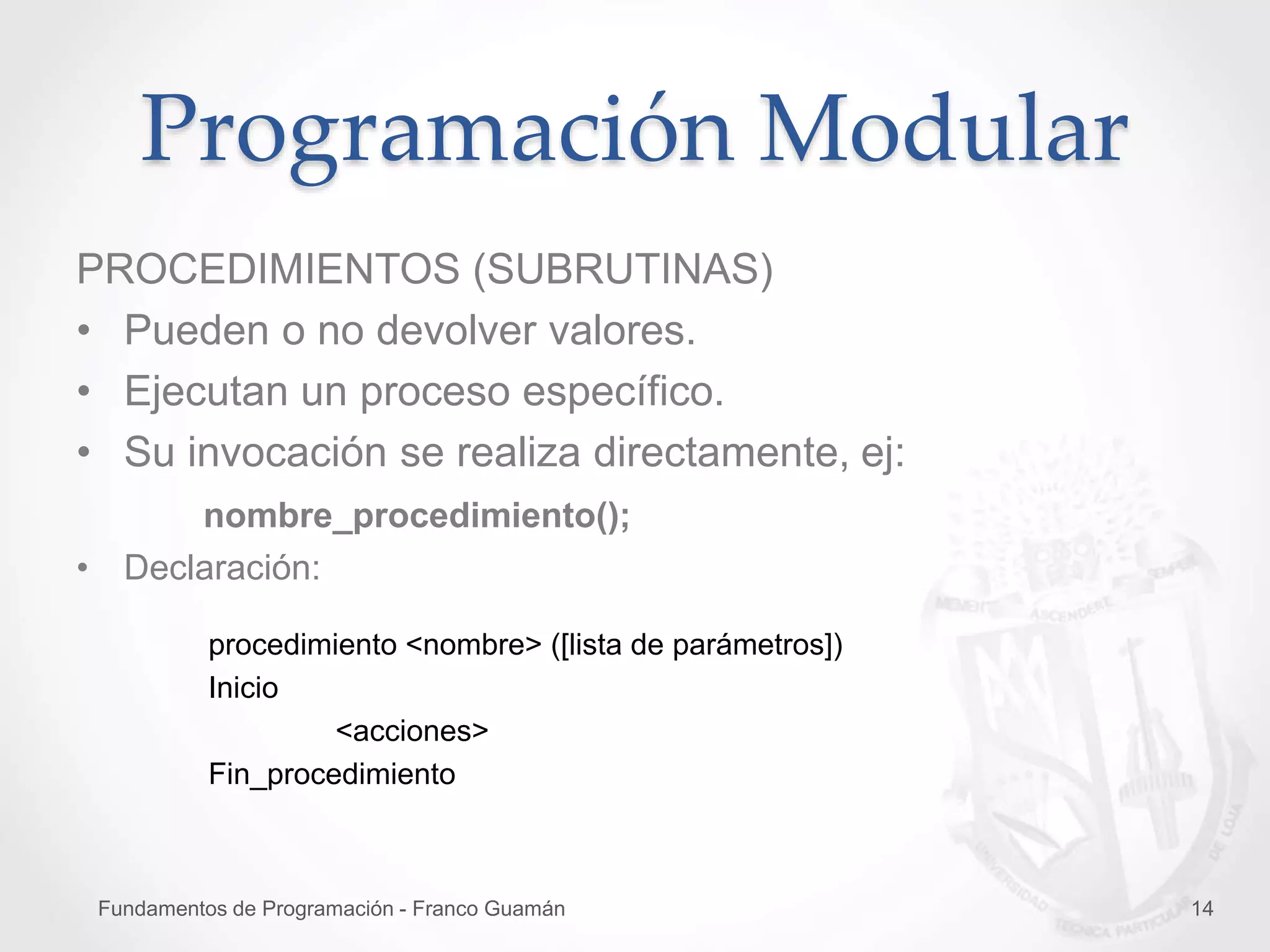

PROCEDIMIENTOS (SUBRUTINAS)
• Pueden o no devolver valores.
• Ejecutan un proceso específico.
• Su invocación se realiza directamente, ej:
nombre_procedimiento();
• Declaración:
procedimiento <nombre> ([lista de parámetros])
Inicio
<acciones>
Fin_procedimiento

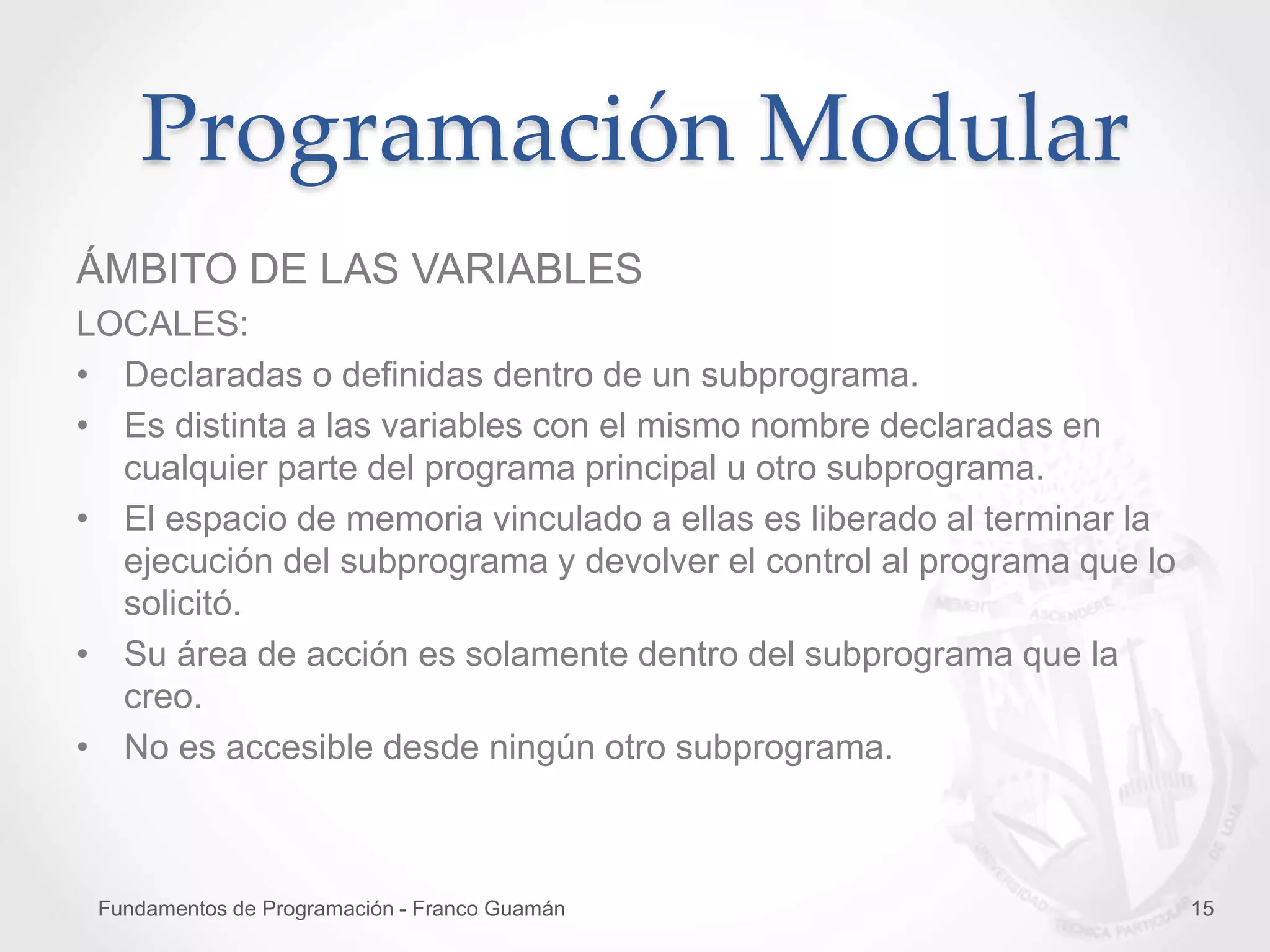

ÁMBITO DE LAS VARIABLES
LOCALES:
• Declaradas o definidas dentro de un subprograma.
• Es distinta a las variables con el mismo nombre declaradas en
cualquier parte del programa principal u otro subprograma.
• El espacio de memoria vinculado a ellas es liberado al terminar la
ejecución del subprograma y devolver el control al programa que lo
solicitó.
• Su área de acción es solamente dentro del subprograma que la
creo.
• No es accesible desde ningún otro subprograma.

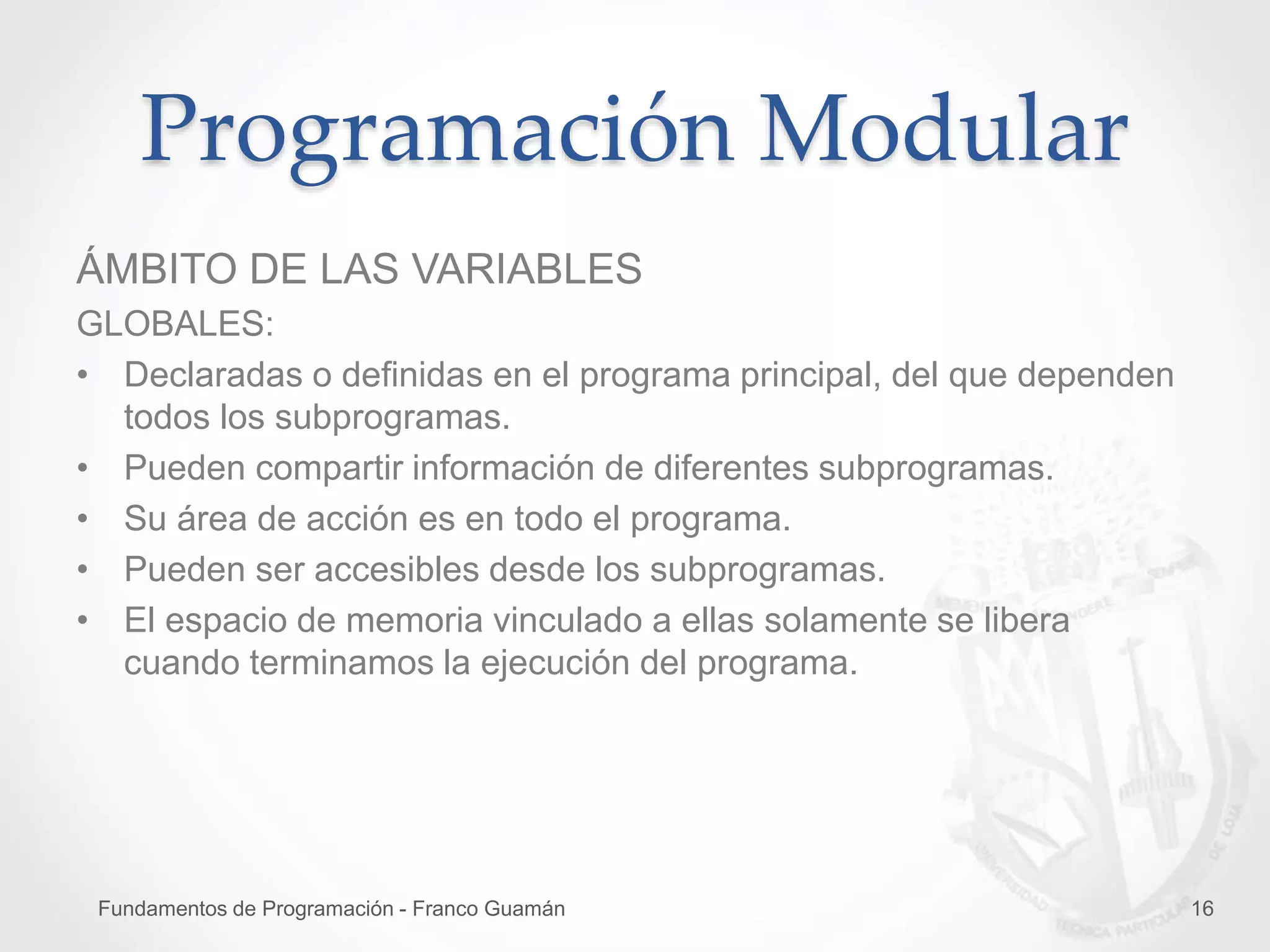

GLOBALES:
• Declaradas o definidas en el programa principal, del que dependen
todos los subprogramas.
• Pueden compartir información de diferentes subprogramas.
• Su área de acción es en todo el programa.
• Pueden ser accesibles desde los subprogramas.
• El espacio de memoria vinculado a ellas solamente se libera
cuando terminamos la ejecución del programa.

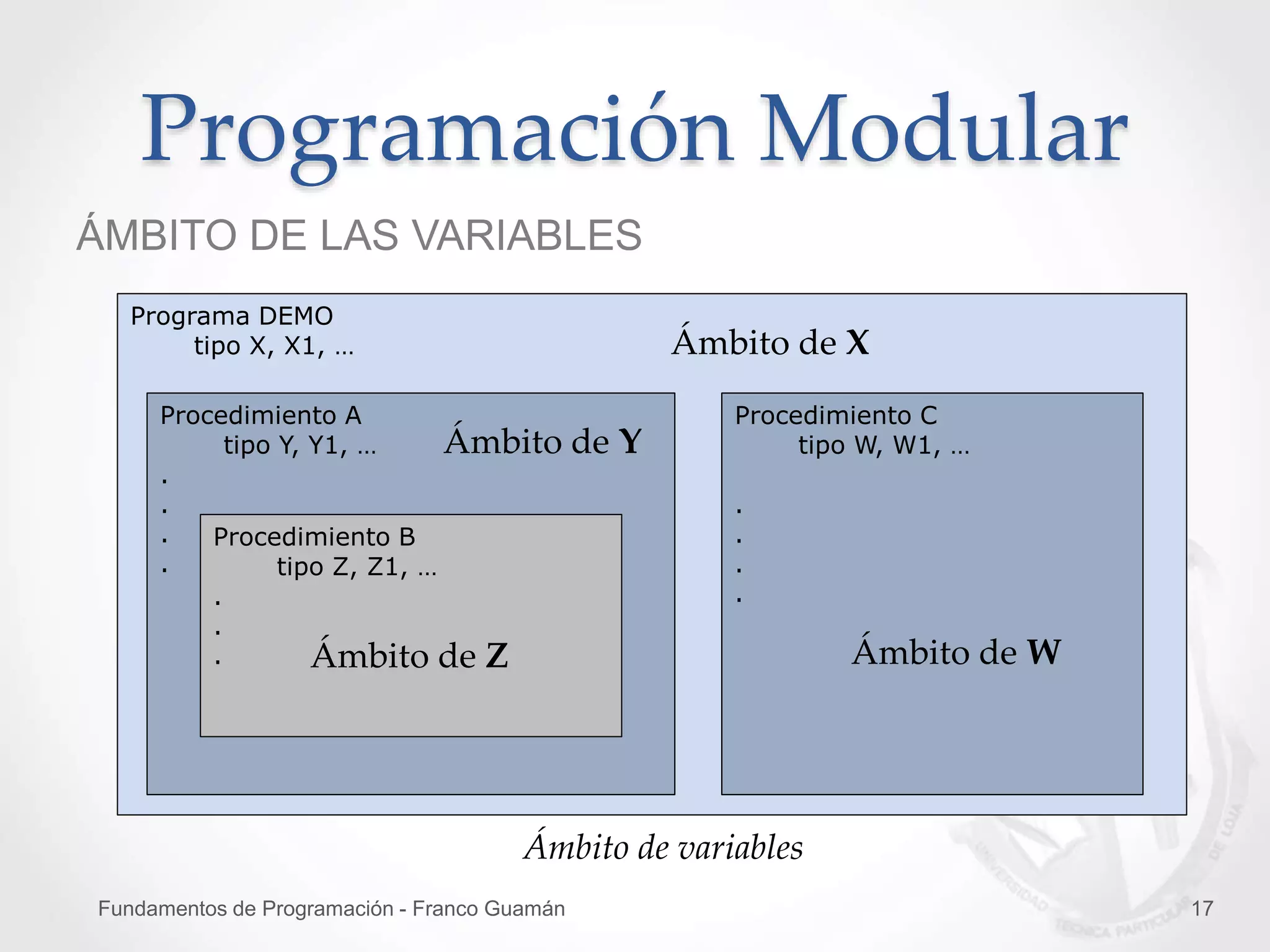

Programa DEMO
tipo X, X1, …
Procedimiento A
tipo Y, Y1, …
.
.
.
.
Procedimiento C
tipo W, W1, …
.
.
.
.
Procedimiento B
tipo Z, Z1, …
.
.
.
Ámbito de X
Ámbito de Y
Ámbito de WÁmbito de Z
Ámbito de variables

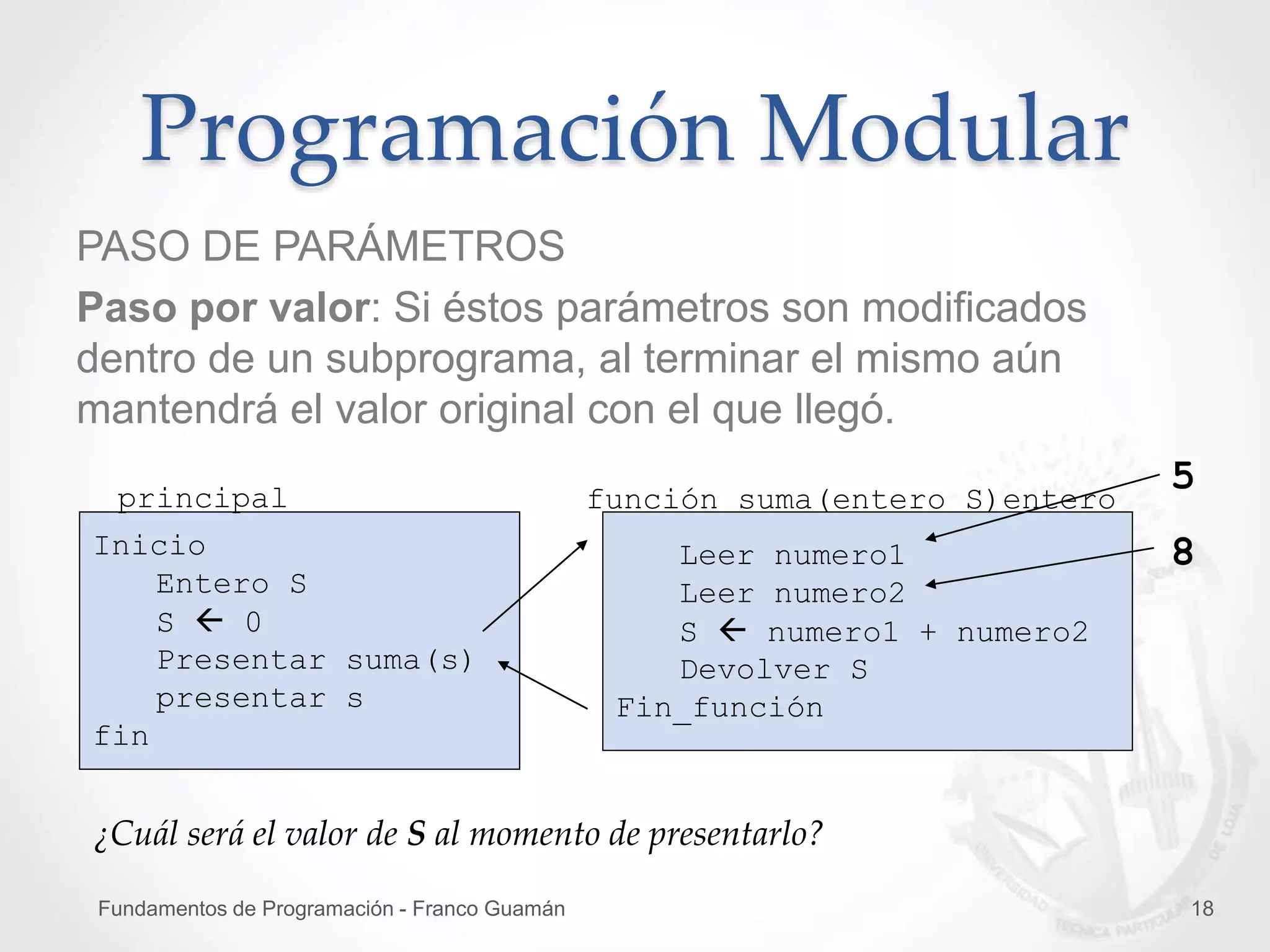

PASO DE PARÁMETROS
Paso por valor: Si éstos parámetros son modificados
dentro de un subprograma, al terminar el mismo aún
mantendrá el valor original con el que llegó.
Inicio
Entero S
S  0
Presentar suma(s)
presentar s
fin
Leer numero1
Leer numero2
S  numero1 + numero2
Devolver S
Fin_función
principal función suma(entero S)entero
5
8
¿Cuál será el valor de S al momento de presentarlo?

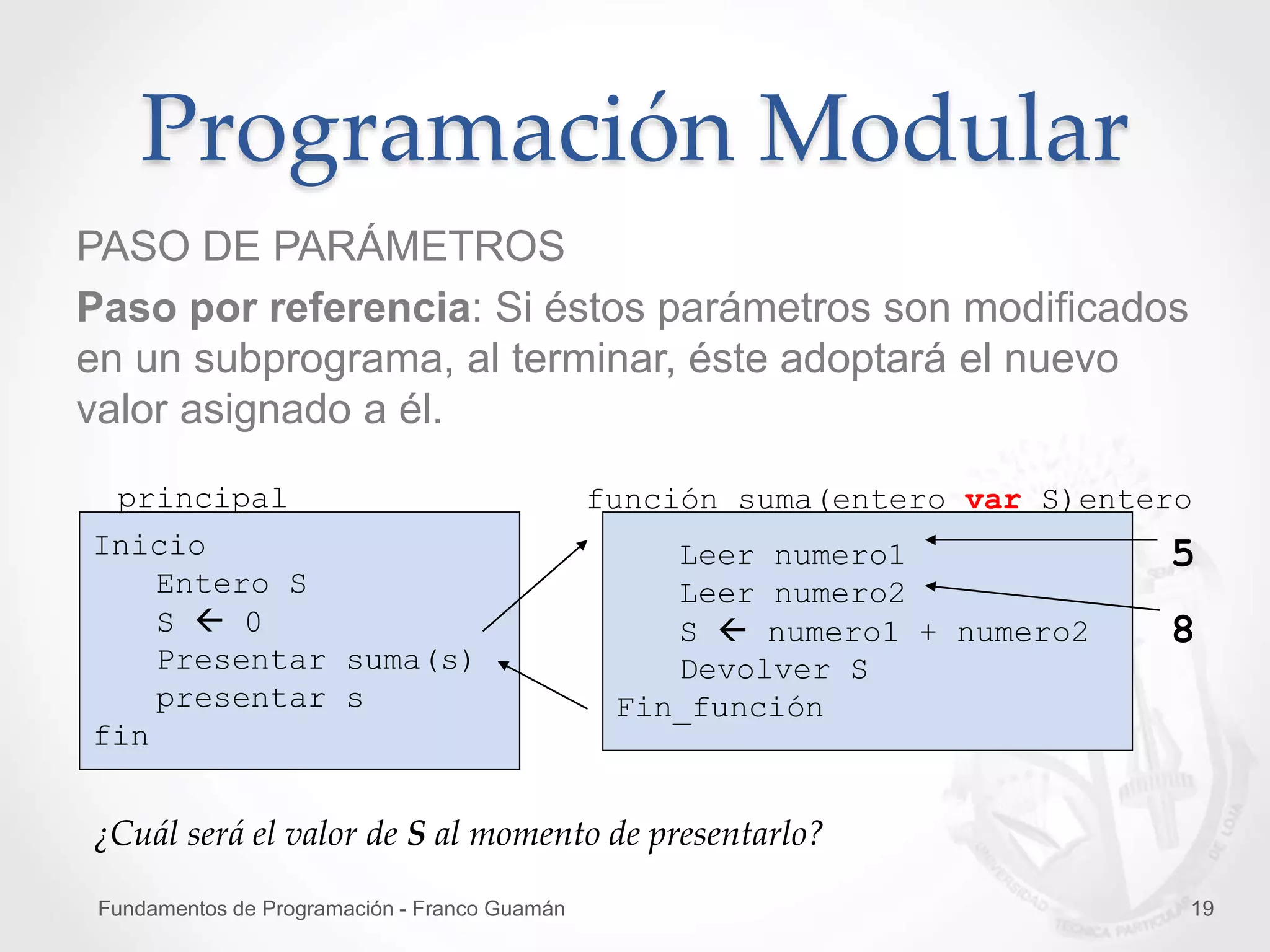

PASO DE PARÁMETROS
Paso por referencia: Si éstos parámetros son modificados
en un subprograma, al terminar, éste adoptará el nuevo
valor asignado a él.
Inicio
Entero S
S  0
Presentar suma(s)
presentar s
fin
Leer numero1
Leer numero2
S  numero1 + numero2
Devolver S
Fin_función
principal función suma(entero var S)entero
5
8
¿Cuál será el valor de S al momento de presentarlo?

Preguntas

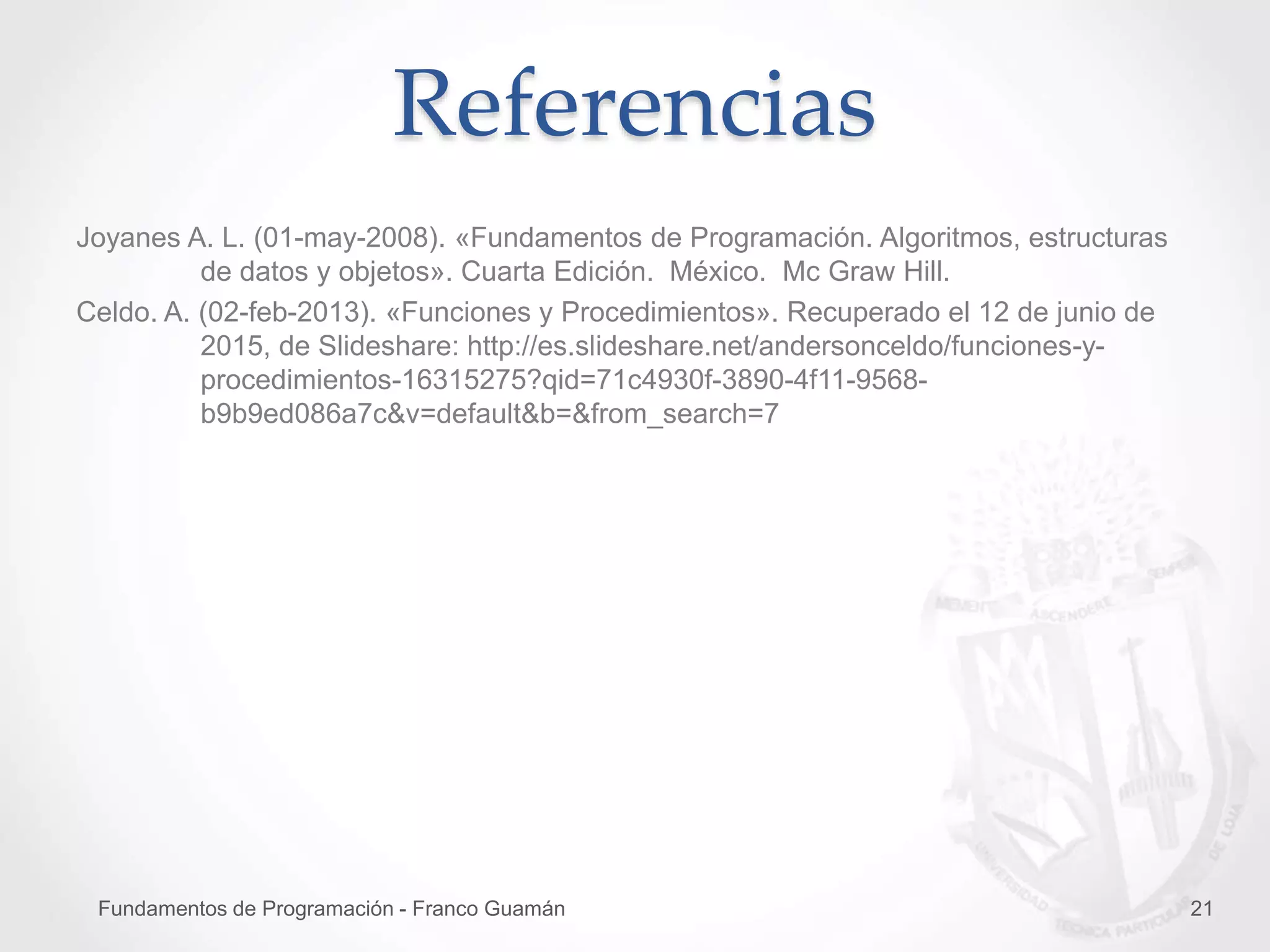

Referencias
Joyanes A. L. (01-may-2008). «Fundamentos de Programación. Algoritmos, estructuras
de datos y objetos». Cuarta Edición. México. Mc Graw Hill.
Celdo. A. (02-feb-2013). «Funciones y Procedimientos». Recuperado el 12 de junio de
2015, de Slideshare: http://es.slideshare.net/andersonceldo/funciones-y-
procedimientos-16315275?qid=71c4930f-3890-4f11-9568-
b9b9ed086a7c&v=default&b=&from_search=7
