El documento describe las propiedades hidráulicas de los suelos, incluida la capilaridad, el flujo de agua y la permeabilidad. Explica que la capilaridad crea dos zonas en el suelo - una zona saturada donde el agua se mantiene por encima del nivel freático debido a la succión capilar, y una zona parcialmente saturada donde algunos canales de agua son continuos y otros discontinuos. También describe métodos para medir la carga capilar, como ensayos de laboratorio y fórmulas empíricas

1. PROPIEDADES HIDRÁULICAS DE LOS SUELOS El Agua en la Masa del Suelo Capilaridad en los suelos Flujo de agua en el suelo Flujo Unidireccional Flujo Bidireccional Medición de la Permeabilidad

2. EL AGUA EN LA MASA DEL SUELO Nivel Freático u = 0 Suelo Saturado y Sumergido  `=  – u = =  .z –  w .z = = (  –  w ).z = =  ´.z Nivel de Saturación Suelo Saturado Suelo no saturado

3. CAPILARIDAD Nivel Freático Suelo Saturado y Sumergido Nivel de Saturación Suelo Saturado Suelo no saturado Ascensión Capilar Retención Capilar

4. Casos Extremos de Análisis Suelo seco genera succión de agua por encima del NF Suelo drenante genera retención de agua por encima del NF Altura o carga capilar (hc): Columna de agua que el suelo puede mantener en forma capilar hc es inversamente proporcional al diámetro de los poros hc = f (e, D 10 ) No existe única hc pero sí existe rango posible de hc Capilaridad

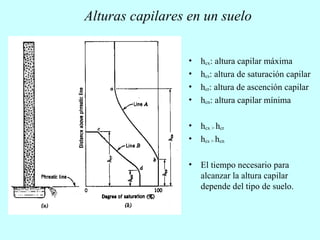

5. Alturas capilares en un suelo h cx : altura capilar máxima h cs : altura de saturación capilar h cr : altura de ascención capilar h cn : altura capilar mínima h cx > h cr h cs > h cn El tiempo necesario para alcanzar la altura capilar depende del tipo de suelo.

6. Resultado: 2 zonas diferenciadas Zona de saturación capilar completa Vale u = -  w .z Zona parcialmente saturada: algunos canales de agua continuos: valdría u = -  w .z algunos canales de agua discontinuos: vale « succión » para simplificar la supondremos « seca »: u = 0

7. Cargas capilares (Lane & Washburn, 1946)

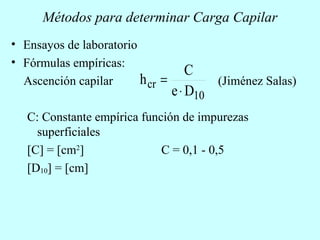

8. Métodos para determinar Carga Capilar Ensayos de laboratorio Fórmulas empíricas: Ascención capilar (Jiménez Salas) C: Constante empírica función de impurezas superficiales [C] = [cm 2 ] C = 0,1 - 0,5 [D 10 ] = [cm]
