Propiedades físicas de los suelos CONSISTENCIA
CONSISTENCIA Se refiere a las manifestaciones de las fuerzas físicas de * *  cohesión  y *  adhesión  dentro del suelo,  a diferentes contenidos de  humedad. Las manifestaciones son: 1. El comportamiento ante la gravedad, la presión, el empuje y la tracción 2. Tendencia a adherirse a cuerpos extraños 3. La sensación al tacto Las 2 fuerzas causantes de la consistencia son: a. La atracción molecular:  COHESIÓN b. La tensión superficial:  ADHESIÓN
* Cohesión  es la unión entre partículas  por fuerzas de atracción debido a mecanismos físicoquímicos. Consistencia  = 1. Fuerzas de  Van der Waals 2. Atracción  electrostática  (+ y -) 3. Unión por  puentes catiónicos 4. Efecto cementante de la  M.O ./  R 2 O 3  y  CO 3 5.  Tensión superficial  del agua entre las partículas Adhesión  es la atracción de la fase líquida sobre  la superficie de la fase sólida
Términos Fluidez : suelo como líquido Pegajosidad : glutinosidad, adherencia Plasticidad : Resist. a la deformación y esfuerzo cortante Friabilidad : Facilidad de labranza Firmeza : Resistencia a la compresión, coherencia Dureza : Resistencia a la ruptura Pegajosidad  y  plasticidad : (adhesión/deformación) Friabilidad ,  firmeza : Cohesión  Dureza : Ruptura
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]
Efectos de humedad sobre adhesión y cohesión del suelo (Kohnke, 1968) Seco Medio húmedo Húmedo Muy húmedo Saturado Cohesión  Adhesión
Estado del suelo según su contenido de humedad
La consistencia del suelo tiene relación con: 1. Estabilidad de la estructura 2. Crecimiento de plantas    penetración radical 3. Esfuerzo necesario para labrar el suelo Rango donde se puede labrar el suelo Índice agralógico = calidad de la tierra Susceptibilidad a la erosión  Rango plástico:  intervalo del contenido de agua en el cual el suelo presenta propiedades plásticas Límite líquido:  LSP  en que el suelo es tan húmedo que se comporta como un fluido   Límite plástico:  LIP  bajo el cual   un suelo no puede deformarse sin que se desmenuce (es friable y se pulveriza bien al ararlo). El suelo más mojado que el límite plástico no se pulveriza bien cuando se ara y forma terrones
Número plástico:   intervalo numérico de humedad entre los límites líquido y plástico. Esto es donde el suelo muestra ciertas cualidades definidas de consistencia. Punto adhesivo:  humedad mínima para la adhesión. Generalmente se encuentra cerca del límite líquido. Punto de frote:  contenido máximo de agua en el cual el arado sale limpio. Sobre este valor se volverá pegajoso y se pegará al arado el suelo. Labranza:  humedad menor que el punto adhesivo y el LIP. Deseable es que la CC esté por debajo de esos puntos. Si la CC es mayor, lo deseable es una diferencia mínima entre CC y esos puntos. Si la diferencia es mínima, después de la lluvia el suelo se seca rápidamente al punto adhesivo o al LIP
Límites de Atterberg 1. Límite de contracción 2. Límite inferior de plasticidad 3. Punto adhesivo 4. Límite superior de plasticidad 5. Límite de fluidez Seco Semi sólido Plástico  Líquido Semi líquido Fluido  1 2 3 4 5
Medición  de la consistencia 1.  Consistencia en MOJADO  (humedad a CC o ligeramente mayor) A.  Pegajosidad : cuando se adhiere a otros objetos 0. No pegajoso: suelo no se adhiere a los dedos 1. Ligeramente pegajoso: adhiere a un dedo y no al otro 2. Pegajoso: se adhiere a ambos dedos; estira un poco 3. Muy pegajoso: se adhiere fuertemente a los dedos B.  Plasticidad : Capacidad de moldear con las manos   0. No plástico: no se forma “embutido” 1. Ligeramente plástico: forman embutidos cortos < 1cm 2. Plástico: embutidos > 1cm, presión moderada para    deformar material moldeado  3. Muy plástico: mucha presión para deformar material    moldeado
Medición de la consistencia 2. Consistencia  en húmedo  (humedad entre sequedad y CC) 0.  Suelto : material suelto no es coherente 1.  Muy friable : rompe fácil entre el pulgar y el índice 2.  Friable :  ligera presión para romper los agregados 3.  Firme : moderada presión para romper agregados 4.  Muy firme : fuerte presión para romper agregados 5.  Extremadamente firme . No se rompen por presión    entre el pulgar y el índice  3. Consistencia  en seco  (suelo seco al aire) 0.  Suelto : material del suelo no es coherente 1.  Blando : rompe fácil en la mano en granos simples 2.  Ligeramente duro : ligera presión para romper material  3.  Duro : rompe con dificultad entre el pulgar e índice 4.  Muy duro : rompe difícilmente entre ambas manos
Modelo para el índice de estabilidad de suelos arcillosos de Boekel y Peerlkamp (1956) A B CC < Punto adhesivo: A/B =    0,2    Hay buena agregación de < 8mm A/B = > 0,2    Agregados grandes > 8mm de diámetro con    tendencia a formar terrones grandes  CC > Punto adhesivo: A/B =    (B=0)    maquinaria no entra al campo CC < Límite inferior de plasticidad: A/B es negativo e indica buena agregación
Ejemplos Suelo: Margot, CATIE, Turrialba. Typic haplustalf Muy buena estructura a nivel de campo. Franco arcilloso,   ap = 0,88 g/cm 3 CC= 52% Hg   LIP: 68,3% Hg   Pto. adhesivo: 78,5% Hg A= -16,3 B= 26,5 A/B= -0,62 Buena estructura en el campo Suelo: Instituto, CATIE, Turrialba. Typic Dystrustept Estructura buena de campo.   ap = 1,09 g/cm 3 CC= 37,8% Hg  LIP: 36,4% Hg   Pto. adhesivo: 47,8% Hg A= 1,4   B= 10 A/B= 0,14 el índice indica un suelo de    buena estructura  Suelo arcilloso de Agualta, Jamaica  CC= 51,5% Hg  LIP: 34,6% Hg   PMP= 26,5%Hg Pegajoso a CC, entonces B= 0 y A/B=    el índice indica un suelo de estructura mala. Después de lluvia fuerte (CC) no se puede entrar con maquinaria

Más contenido relacionado

La actualidad más candente

tipos de clasificación de las rocas y su aplicación en la ingeniería civil
tipos de clasificación de las rocas y su aplicación en la ingeniería civiltipos de clasificación de las rocas y su aplicación en la ingeniería civil
tipos de clasificación de las rocas y su aplicación en la ingeniería civil
jose lopez

Estudio de suelos
Estudio de suelosEstudio de suelos
Estudio de suelos
andresillorodriguez

Concreto y sus propiedades
Concreto y sus propiedadesConcreto y sus propiedades
Concreto y sus propiedades
tahina rivera quio

Cohesion y angulo de friccion.docx (1)
Cohesion y angulo de friccion.docx (1)Cohesion y angulo de friccion.docx (1)
Cohesion y angulo de friccion.docx (1)
wandaly estevez garcia

Tema 2. la diagénesis y las rocas sedimentarias
Tema 2. la diagénesis y las rocas sedimentariasTema 2. la diagénesis y las rocas sedimentarias
Tema 2. la diagénesis y las rocas sedimentarias
saragalanbiogeo

Propiedades del concreto endurecido
Propiedades del concreto endurecidoPropiedades del concreto endurecido
Propiedades del concreto endurecido
Henry Oré

FISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdfFISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdf
ElenaPelaezBenavides

Contenido de humedad del suelo
Contenido de humedad del sueloContenido de humedad del suelo
Contenido de humedad del suelo
Cristhiam Montalvan Coronel

14 cap iii.1.capilaridad
14 cap iii.1.capilaridad14 cap iii.1.capilaridad
14 cap iii.1.capilaridad
sanaron

Minerales secundarios blog
Minerales secundarios  blogMinerales secundarios  blog
Minerales secundarios blog
edafologia grupo 1

294989596 informe-rocas-metamorficas
294989596 informe-rocas-metamorficas294989596 informe-rocas-metamorficas
294989596 informe-rocas-metamorficas
sandi453

Informe final de calicata
Informe final de calicataInforme final de calicata
Informe final de calicata
Yasmani RQ

Estados del concreto
Estados del concretoEstados del concreto
Estados del concreto
Edson Dominguez Yupanqui

6 evaporacion
6 evaporacion6 evaporacion
6 evaporacion
hotii

Suelos y Mineralogía (QM32 - PDV 2013)
Suelos y Mineralogía (QM32 - PDV 2013)Suelos y Mineralogía (QM32 - PDV 2013)
Suelos y Mineralogía (QM32 - PDV 2013)
Matias Quintana

La Carta Geologica 1:50,000 y sus aplicaciones
La Carta Geologica 1:50,000 y sus aplicacionesLa Carta Geologica 1:50,000 y sus aplicaciones
La Carta Geologica 1:50,000 y sus aplicaciones
Sector Energía y Minas - INGEMMET

Estructura
EstructuraEstructura
Estructura
Cát. EDAFOLOGIA

Tema N° 2. Estructura de los suelos
Tema N° 2. Estructura de los suelosTema N° 2. Estructura de los suelos
Tema N° 2. Estructura de los suelos
INGENIERAJACA

Relaciones volumetricas y gravimetricas
Relaciones volumetricas y gravimetricasRelaciones volumetricas y gravimetricas
Relaciones volumetricas y gravimetricas
Martin Andrade Pacheco

MECÁNICA DE SUELOS 1
MECÁNICA DE SUELOS 1MECÁNICA DE SUELOS 1
MECÁNICA DE SUELOS 1
Mauricio Rosas Padron


La actualidad más candente (20)

tipos de clasificación de las rocas y su aplicación en la ingeniería civil
tipos de clasificación de las rocas y su aplicación en la ingeniería civiltipos de clasificación de las rocas y su aplicación en la ingeniería civil
tipos de clasificación de las rocas y su aplicación en la ingeniería civil

Estudio de suelos
Estudio de suelosEstudio de suelos
Estudio de suelos

Concreto y sus propiedades
Concreto y sus propiedadesConcreto y sus propiedades
Concreto y sus propiedades

Cohesion y angulo de friccion.docx (1)
Cohesion y angulo de friccion.docx (1)Cohesion y angulo de friccion.docx (1)
Cohesion y angulo de friccion.docx (1)

Tema 2. la diagénesis y las rocas sedimentarias
Tema 2. la diagénesis y las rocas sedimentariasTema 2. la diagénesis y las rocas sedimentarias
Tema 2. la diagénesis y las rocas sedimentarias

Propiedades del concreto endurecido
Propiedades del concreto endurecidoPropiedades del concreto endurecido
Propiedades del concreto endurecido

FISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdfFISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdf

Contenido de humedad del suelo
Contenido de humedad del sueloContenido de humedad del suelo
Contenido de humedad del suelo

14 cap iii.1.capilaridad
14 cap iii.1.capilaridad14 cap iii.1.capilaridad
14 cap iii.1.capilaridad

Minerales secundarios blog
Minerales secundarios  blogMinerales secundarios  blog
Minerales secundarios blog

294989596 informe-rocas-metamorficas
294989596 informe-rocas-metamorficas294989596 informe-rocas-metamorficas
294989596 informe-rocas-metamorficas

Informe final de calicata
Informe final de calicataInforme final de calicata
Informe final de calicata

Estados del concreto
Estados del concretoEstados del concreto
Estados del concreto

6 evaporacion
6 evaporacion6 evaporacion
6 evaporacion

Suelos y Mineralogía (QM32 - PDV 2013)
Suelos y Mineralogía (QM32 - PDV 2013)Suelos y Mineralogía (QM32 - PDV 2013)
Suelos y Mineralogía (QM32 - PDV 2013)

La Carta Geologica 1:50,000 y sus aplicaciones
La Carta Geologica 1:50,000 y sus aplicacionesLa Carta Geologica 1:50,000 y sus aplicaciones
La Carta Geologica 1:50,000 y sus aplicaciones

Estructura
EstructuraEstructura
Estructura

Tema N° 2. Estructura de los suelos
Tema N° 2. Estructura de los suelosTema N° 2. Estructura de los suelos
Tema N° 2. Estructura de los suelos

Relaciones volumetricas y gravimetricas
Relaciones volumetricas y gravimetricasRelaciones volumetricas y gravimetricas
Relaciones volumetricas y gravimetricas

MECÁNICA DE SUELOS 1
MECÁNICA DE SUELOS 1MECÁNICA DE SUELOS 1
MECÁNICA DE SUELOS 1


Similar a Consistencia

T.p. 3
T.p. 3T.p. 3
T.p. 3
edafoIPA

Tercer informe-de-suelos
Tercer informe-de-suelosTercer informe-de-suelos
Tercer informe-de-suelos
estefannii05

Consistencia
ConsistenciaConsistencia
Consistencia
Jorge Alexander

Cap v limites consistencia_gm suelos_2020_ii
Cap v limites consistencia_gm suelos_2020_iiCap v limites consistencia_gm suelos_2020_ii
Cap v limites consistencia_gm suelos_2020_ii
gamaliel20

Resumen clase consistencia y plasticidad
Resumen clase consistencia y plasticidadResumen clase consistencia y plasticidad
Resumen clase consistencia y plasticidad
Jonathan Valdivieso

Plasticidad TP Nº 3
Plasticidad TP  Nº 3Plasticidad TP  Nº 3
Plasticidad TP Nº 3
Cát. EDAFOLOGIA

13787 plasticidad
13787 plasticidad13787 plasticidad
13787 plasticidad
Jose Sanchez

Unidad 8. Estructura del suelo y propiedades relacionadas.pptx
Unidad 8. Estructura del suelo y propiedades relacionadas.pptxUnidad 8. Estructura del suelo y propiedades relacionadas.pptx
Unidad 8. Estructura del suelo y propiedades relacionadas.pptx
PerciVilela

Record de excavación
Record de excavaciónRecord de excavación
Record de excavación
Johnny Miranda

Apuntes en clase de Mecanica de suelos
Apuntes en clase de Mecanica de suelosApuntes en clase de Mecanica de suelos
Apuntes en clase de Mecanica de suelos
Edgar HvCv

LIMITES DE CONSISTENCIA
LIMITES DE CONSISTENCIALIMITES DE CONSISTENCIA
LIMITES DE CONSISTENCIA
MarioMaestri2

4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf
4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf
4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf
GREGORIOCARRERARAMIR

Limite liquido y plastico informe acabado
Limite liquido y plastico informe acabadoLimite liquido y plastico informe acabado
Limite liquido y plastico informe acabado
NoeliaLopezReynoso

PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS
PERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOSPERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOS
PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS
Deysi Jhasmin Aparicio Alva

MECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDADMECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDAD
Ofinalca/Santa Teresa del Tuy

MECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDADMECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDAD
Ofinalca/Santa Teresa del Tuy

S03-s1-Material de aula..pdf
S03-s1-Material de aula..pdfS03-s1-Material de aula..pdf
S03-s1-Material de aula..pdf
WilsonMamani29

Ensayo de materiales
Ensayo de materialesEnsayo de materiales
Limites de consistencia
Limites de consistenciaLimites de consistencia
Limites de consistencia
jonatan trujillo

Dddap Y Departiculas
Dddap Y DeparticulasDddap Y Departiculas
Dddap Y Departiculas
Cátedra EDAFOLOGIA U.C.A.


Similar a Consistencia (20)

T.p. 3
T.p. 3T.p. 3
T.p. 3

Tercer informe-de-suelos
Tercer informe-de-suelosTercer informe-de-suelos
Tercer informe-de-suelos

Consistencia
ConsistenciaConsistencia
Consistencia

Cap v limites consistencia_gm suelos_2020_ii
Cap v limites consistencia_gm suelos_2020_iiCap v limites consistencia_gm suelos_2020_ii
Cap v limites consistencia_gm suelos_2020_ii

Resumen clase consistencia y plasticidad
Resumen clase consistencia y plasticidadResumen clase consistencia y plasticidad
Resumen clase consistencia y plasticidad

Plasticidad TP Nº 3
Plasticidad TP  Nº 3Plasticidad TP  Nº 3
Plasticidad TP Nº 3

13787 plasticidad
13787 plasticidad13787 plasticidad
13787 plasticidad

Unidad 8. Estructura del suelo y propiedades relacionadas.pptx
Unidad 8. Estructura del suelo y propiedades relacionadas.pptxUnidad 8. Estructura del suelo y propiedades relacionadas.pptx
Unidad 8. Estructura del suelo y propiedades relacionadas.pptx

Record de excavación
Record de excavaciónRecord de excavación
Record de excavación

Apuntes en clase de Mecanica de suelos
Apuntes en clase de Mecanica de suelosApuntes en clase de Mecanica de suelos
Apuntes en clase de Mecanica de suelos

LIMITES DE CONSISTENCIA
LIMITES DE CONSISTENCIALIMITES DE CONSISTENCIA
LIMITES DE CONSISTENCIA

4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf
4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf
4.- Fertilidad de suelos y nutrición mineral de plantas_ S1 a2.pdf

Limite liquido y plastico informe acabado
Limite liquido y plastico informe acabadoLimite liquido y plastico informe acabado
Limite liquido y plastico informe acabado

PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS
PERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOSPERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOS
PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS

MECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDADMECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDAD

MECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDADMECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDAD

S03-s1-Material de aula..pdf
S03-s1-Material de aula..pdfS03-s1-Material de aula..pdf
S03-s1-Material de aula..pdf

Ensayo de materiales
Ensayo de materialesEnsayo de materiales
Ensayo de materiales

Limites de consistencia
Limites de consistenciaLimites de consistencia
Limites de consistencia

Dddap Y Departiculas
Dddap Y DeparticulasDddap Y Departiculas
Dddap Y Departiculas


Más de Cátedra EDAFOLOGIA U.C.A.

Fisico quimica_penso
Fisico quimica_pensoFisico quimica_penso
Fisico quimica_penso
Cátedra EDAFOLOGIA U.C.A.

B I O L
B I O LB I O L
Cationes En El Suelo 2008
Cationes En El Suelo 2008Cationes En El Suelo 2008
Cationes En El Suelo 2008
Cátedra EDAFOLOGIA U.C.A.

Cationes En El Suelo 2008
Cationes En El Suelo 2008Cationes En El Suelo 2008
Cationes En El Suelo 2008
Cátedra EDAFOLOGIA U.C.A.

Aireaciondelsuelo
AireaciondelsueloAireaciondelsuelo
Aireaciondelsuelo
Cátedra EDAFOLOGIA U.C.A.

Fq2.09
Fq2.09Fq2.09
Fisicoquimica
FisicoquimicaFisicoquimica
Propiedades Quimicas
Propiedades QuimicasPropiedades Quimicas
Propiedades Quimicas
Cátedra EDAFOLOGIA U.C.A.

Fisicoquimica I
Fisicoquimica IFisicoquimica I
Prop Hidraulicas 1
Prop Hidraulicas 1Prop Hidraulicas 1
Prop Hidraulicas 1
Cátedra EDAFOLOGIA U.C.A.

microbiología del suelo
microbiología del suelomicrobiología del suelo
microbiología del suelo
Cátedra EDAFOLOGIA U.C.A.

Agua Del Suelo09
Agua Del Suelo09Agua Del Suelo09
Agua Del Suelo09
Cátedra EDAFOLOGIA U.C.A.

Texturayestructura
TexturayestructuraTexturayestructura
Texturayestructura
Cátedra EDAFOLOGIA U.C.A.

Colorytemperatura
ColorytemperaturaColorytemperatura
Colorytemperatura
Cátedra EDAFOLOGIA U.C.A.

Prop. Fisicas
Prop. FisicasProp. Fisicas
Soils Of Argentina Nature And Use
Soils Of Argentina   Nature And UseSoils Of Argentina   Nature And Use
Soils Of Argentina Nature And Use
Cátedra EDAFOLOGIA U.C.A.

Texture A Mano
Texture A ManoTexture A Mano
Met P Medir Humedad Del Suelo
Met P Medir Humedad Del SueloMet P Medir Humedad Del Suelo
Met P Medir Humedad Del Suelo
Cátedra EDAFOLOGIA U.C.A.

Analisis MecáNico (T.P.)
Analisis MecáNico (T.P.)Analisis MecáNico (T.P.)
Analisis MecáNico (T.P.)
Cátedra EDAFOLOGIA U.C.A.


Más de Cátedra EDAFOLOGIA U.C.A. (20)

Fisico quimica_penso
Fisico quimica_pensoFisico quimica_penso
Fisico quimica_penso

B I O L
B I O LB I O L
B I O L

Cationes En El Suelo 2008
Cationes En El Suelo 2008Cationes En El Suelo 2008
Cationes En El Suelo 2008

Cationes En El Suelo 2008
Cationes En El Suelo 2008Cationes En El Suelo 2008
Cationes En El Suelo 2008

Aireaciondelsuelo
AireaciondelsueloAireaciondelsuelo
Aireaciondelsuelo

Fq2.09
Fq2.09Fq2.09
Fq2.09

Fisicoquimica
FisicoquimicaFisicoquimica
Fisicoquimica

Propiedades Quimicas
Propiedades QuimicasPropiedades Quimicas
Propiedades Quimicas

Fisicoquimica I
Fisicoquimica IFisicoquimica I
Fisicoquimica I

Prop Hidraulicas 1
Prop Hidraulicas 1Prop Hidraulicas 1
Prop Hidraulicas 1

microbiología del suelo
microbiología del suelomicrobiología del suelo
microbiología del suelo

Agua Del Suelo09
Agua Del Suelo09Agua Del Suelo09
Agua Del Suelo09

Texturayestructura
TexturayestructuraTexturayestructura
Texturayestructura

Colorytemperatura
ColorytemperaturaColorytemperatura
Colorytemperatura

Prop. Fisicas
Prop. FisicasProp. Fisicas
Prop. Fisicas

Soils Of Argentina Nature And Use
Soils Of Argentina   Nature And UseSoils Of Argentina   Nature And Use
Soils Of Argentina Nature And Use

Calculo Humedad X Tacto
Calculo Humedad X TactoCalculo Humedad X Tacto
Calculo Humedad X Tacto

Texture A Mano
Texture A ManoTexture A Mano
Texture A Mano

Met P Medir Humedad Del Suelo
Met P Medir Humedad Del SueloMet P Medir Humedad Del Suelo
Met P Medir Humedad Del Suelo

Analisis MecáNico (T.P.)
Analisis MecáNico (T.P.)Analisis MecáNico (T.P.)
Analisis MecáNico (T.P.)


Consistencia

  • 1. Propiedades físicas de los suelos CONSISTENCIA
  • 2. CONSISTENCIA Se refiere a las manifestaciones de las fuerzas físicas de * * cohesión y * adhesión dentro del suelo, a diferentes contenidos de humedad. Las manifestaciones son: 1. El comportamiento ante la gravedad, la presión, el empuje y la tracción 2. Tendencia a adherirse a cuerpos extraños 3. La sensación al tacto Las 2 fuerzas causantes de la consistencia son: a. La atracción molecular: COHESIÓN b. La tensión superficial: ADHESIÓN
  • 3. * Cohesión es la unión entre partículas por fuerzas de atracción debido a mecanismos físicoquímicos. Consistencia = 1. Fuerzas de Van der Waals 2. Atracción electrostática (+ y -) 3. Unión por puentes catiónicos 4. Efecto cementante de la M.O ./ R 2 O 3 y CO 3 5. Tensión superficial del agua entre las partículas Adhesión es la atracción de la fase líquida sobre la superficie de la fase sólida
  • 4. Términos Fluidez : suelo como líquido Pegajosidad : glutinosidad, adherencia Plasticidad : Resist. a la deformación y esfuerzo cortante Friabilidad : Facilidad de labranza Firmeza : Resistencia a la compresión, coherencia Dureza : Resistencia a la ruptura Pegajosidad y plasticidad : (adhesión/deformación) Friabilidad , firmeza : Cohesión Dureza : Ruptura

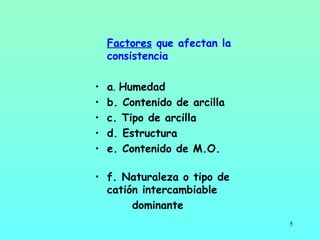

  • 5.
  • 6. Efectos de humedad sobre adhesión y cohesión del suelo (Kohnke, 1968) Seco Medio húmedo Húmedo Muy húmedo Saturado Cohesión Adhesión
  • 7. Estado del suelo según su contenido de humedad
  • 8. La consistencia del suelo tiene relación con: 1. Estabilidad de la estructura 2. Crecimiento de plantas  penetración radical 3. Esfuerzo necesario para labrar el suelo Rango donde se puede labrar el suelo Índice agralógico = calidad de la tierra Susceptibilidad a la erosión Rango plástico: intervalo del contenido de agua en el cual el suelo presenta propiedades plásticas Límite líquido: LSP en que el suelo es tan húmedo que se comporta como un fluido Límite plástico: LIP bajo el cual un suelo no puede deformarse sin que se desmenuce (es friable y se pulveriza bien al ararlo). El suelo más mojado que el límite plástico no se pulveriza bien cuando se ara y forma terrones
  • 9. Número plástico: intervalo numérico de humedad entre los límites líquido y plástico. Esto es donde el suelo muestra ciertas cualidades definidas de consistencia. Punto adhesivo: humedad mínima para la adhesión. Generalmente se encuentra cerca del límite líquido. Punto de frote: contenido máximo de agua en el cual el arado sale limpio. Sobre este valor se volverá pegajoso y se pegará al arado el suelo. Labranza: humedad menor que el punto adhesivo y el LIP. Deseable es que la CC esté por debajo de esos puntos. Si la CC es mayor, lo deseable es una diferencia mínima entre CC y esos puntos. Si la diferencia es mínima, después de la lluvia el suelo se seca rápidamente al punto adhesivo o al LIP
  • 10. Límites de Atterberg 1. Límite de contracción 2. Límite inferior de plasticidad 3. Punto adhesivo 4. Límite superior de plasticidad 5. Límite de fluidez Seco Semi sólido Plástico Líquido Semi líquido Fluido 1 2 3 4 5
  • 11. Medición de la consistencia 1. Consistencia en MOJADO (humedad a CC o ligeramente mayor) A. Pegajosidad : cuando se adhiere a otros objetos 0. No pegajoso: suelo no se adhiere a los dedos 1. Ligeramente pegajoso: adhiere a un dedo y no al otro 2. Pegajoso: se adhiere a ambos dedos; estira un poco 3. Muy pegajoso: se adhiere fuertemente a los dedos B. Plasticidad : Capacidad de moldear con las manos 0. No plástico: no se forma “embutido” 1. Ligeramente plástico: forman embutidos cortos < 1cm 2. Plástico: embutidos > 1cm, presión moderada para deformar material moldeado 3. Muy plástico: mucha presión para deformar material moldeado
  • 12. Medición de la consistencia 2. Consistencia en húmedo (humedad entre sequedad y CC) 0. Suelto : material suelto no es coherente 1. Muy friable : rompe fácil entre el pulgar y el índice 2. Friable : ligera presión para romper los agregados 3. Firme : moderada presión para romper agregados 4. Muy firme : fuerte presión para romper agregados 5. Extremadamente firme . No se rompen por presión entre el pulgar y el índice 3. Consistencia en seco (suelo seco al aire) 0. Suelto : material del suelo no es coherente 1. Blando : rompe fácil en la mano en granos simples 2. Ligeramente duro : ligera presión para romper material 3. Duro : rompe con dificultad entre el pulgar e índice 4. Muy duro : rompe difícilmente entre ambas manos
  • 13. Modelo para el índice de estabilidad de suelos arcillosos de Boekel y Peerlkamp (1956) A B CC < Punto adhesivo: A/B =  0,2  Hay buena agregación de < 8mm A/B = > 0,2  Agregados grandes > 8mm de diámetro con tendencia a formar terrones grandes CC > Punto adhesivo: A/B =  (B=0)  maquinaria no entra al campo CC < Límite inferior de plasticidad: A/B es negativo e indica buena agregación
  • 14. Ejemplos Suelo: Margot, CATIE, Turrialba. Typic haplustalf Muy buena estructura a nivel de campo. Franco arcilloso,  ap = 0,88 g/cm 3 CC= 52% Hg LIP: 68,3% Hg Pto. adhesivo: 78,5% Hg A= -16,3 B= 26,5 A/B= -0,62 Buena estructura en el campo Suelo: Instituto, CATIE, Turrialba. Typic Dystrustept Estructura buena de campo.  ap = 1,09 g/cm 3 CC= 37,8% Hg LIP: 36,4% Hg Pto. adhesivo: 47,8% Hg A= 1,4 B= 10 A/B= 0,14 el índice indica un suelo de buena estructura Suelo arcilloso de Agualta, Jamaica CC= 51,5% Hg LIP: 34,6% Hg PMP= 26,5%Hg Pegajoso a CC, entonces B= 0 y A/B=  el índice indica un suelo de estructura mala. Después de lluvia fuerte (CC) no se puede entrar con maquinaria
