El documento detalla las características y aplicaciones del policloruro de vinilo (PVC), un polímero termoplástico versátil y resistente a factores ambientales, que requiere aditivos para mejorar sus propiedades. También se describe un sistema de tecnología anticontaminación utilizando dióxido de titanio que, activado por la luz solar, descompone contaminantes del aire. Adicionalmente, se explica el proceso de fabricación de piezas plásticas mediante termoformado y se mencionan elementos constructivos con patrones estéticos innovadores.

1. MRA2012/13
ETSACvíctor garcía pomboNUEVOS MATERIALES Y SISTEMAS PARA LA EJECUCION

2. Policloruro de vinilo (pvc)
Se produce a partir del acetileno y del ácido clorhídrico. A este polímero termoplástico es necesario
añadirle aditivos, plastificantes, elastificantes, cargas y otros polímeros para que adquiera las
propiedades que permitan su utilización en las diversas aplicaciones .
Características
-Ignífugo (con altas temperaturas los átomos de cloro son liberados, inhibiendo la combustión).
-Resistente a la intemperie, no tóxico, impermeable y no quebradizo.
-Buenas propiedades de aislamiento.
-Fácil de manipular, se puede cortar, taladrar, clavar, enroscar, perforar, pegar...
-Resistente a los agentes químicos y corrosivos.
-Versátil: puede transformarse en rígido o flexible , maleable puede adaptarse a formas suaves y
redondeas.
-Es inodoro e insípido, liviano, de fácil transporte, y barato.
MRA2012/13
ETSAC
CARACTERISTICAS
Punto de ebullición (°C) - 13,9 +/- 0,1
Punto de congelación (°C) - 153,7
Densidad a 28,11°C (gr/cm3) 0,8955
Calor de fusión (kcal/mol) 1,181
Calor de vaporización 5.735
Indice de refracción a 15° 1,38
Viscosidad a - 10°C (mPoisses) 2,63
Presión de vapor a 25°C (mm) 3,000
Calor específico del líquido (cal/g) 0,38
Calor específico del vapor 10,8 - 12,83
Calor de combustión a 80°C (Kcal/mol) 286
Un termoplástico es un plástico que, a temperaturas
altas se vuelve deformable o flexible.
Se derrite cuando se calienta y se endurece en un
estado de transición vítrea cuando se enfría lo
suficiente.

3. MRA2012/13
ETSAC
FUNCIONAMIENTO SISTEMA
TECNOLOGÍA ANTICONTAMINACION

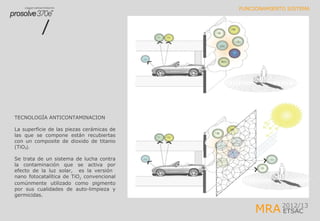

La superficie de las piezas cerámicas de
las que se compone están recubiertas
con un composite de dioxido de titanio
(TiO₂).
Se trata de un sistema de lucha contra
la contaminación que se activa por
efecto de la luz solar, es la versión
nano fotocatalítica de TiO2 convencional
comúnmente utilizado como pigmento
por sus cualidades de auto-limpieza y
germicidas.

4. MRA2012/13
ETSAC
FUNCIONAMIENTO SISTEMA
Se requiere sólo pequeñas cantidades de origen natural,
la luz UV y la humedad para reducir de forma efectiva los
contaminantes del aire en cantidades inofensivas de
dióxido de carbono y agua. Cuando se coloca cerca de las
fuentes de contaminación, los azulejos recubiertos se
descomponen y neutralizan los NOx (óxidos de nitrógeno)
y COV (compuestos orgánicos volátiles).
El mismo tratamiento conlleva a su vez superficies
antimicrobianas y autolimpiables.

5. MRA2012/13
ETSAC
FABRICACION
Las piezas son producidas
mediante láminas plásticas tipo
V0 resistentes al fuego.
El proceso de termoformado
consiste en calentar una lámina
de plástico hasta que esté suave
y luego verterlo sobre un
molde. Posteriormente se hace
el vacio para extraer el aire
existente y dar forma a la pieza.

6. MRA2012/13
ETSAC
ELEMENTOS CONSTRUCTIVOS

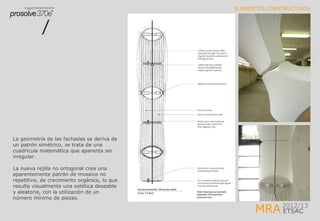

La geometría de las fachadas se deriva de
un patrón simétrico, se trata de una
cuadrícula matemática que aparenta ser
irregular.
La nueva rejilla no ortogonal crea una
aparentemente patrón de mosaico no
repetitivo, de crecimiento orgánico, lo que
resulta visualmente una estética deseable
y aleatoria, con la utilización de un
número mínimo de piezas.

7. MRA2012/13
ETSAC
ELEMENTOS CONSTRUCTIVOS

8. MRA2012/13
ETSAC
ELEMENTOS CONSTRUCTIVOS

9. MRA2012/13
ETSAC
ELEMENTOS CONSTRUCTIVOS

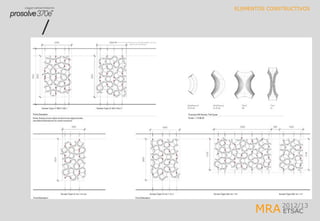

Interiores
390 series: aproximadamente 0.3m² por módulo
Sistema cara simple_fijada mediante
abrazaderas metálicas
Sistema cara doble_mediante tensores
gran escala, escala edificatoria
1050 series: aproximadamente 1m² por módulo
Sistema cara simple_fijada mediante
abrazaderas metálicas
1200 series: aproximadamente 1.2m² por
módulo
Sistema cara simple_fijada mediante
abrazaderas metálicas
Sistema cara doble_mediante tensores

10. MRA2012/13
ETSAC
SISTEMA CONSTRUCTIVO
Sistema de montaje mediante montante verticales

11. MRA2012/13
ETSAC
SISTEMA CONSTRUCTIVO
02. Sistema de montaje mediante pletinas a techo
01. Sistema de montaje mediante tensores
01. 02.

12. MRA2012/13
ETSAC

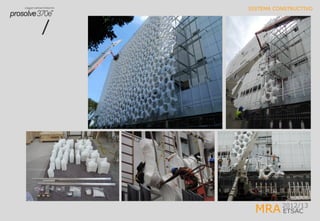

SISTEMA CONSTRUCTIVO

13. MRA2012/13
ETSAC
ARQUITECTURAS SIGNIFICATIVAS

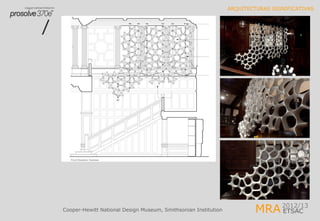

Cooper-Hewitt National Design Museum, Smithsonian Institution

14. MRA2012/13

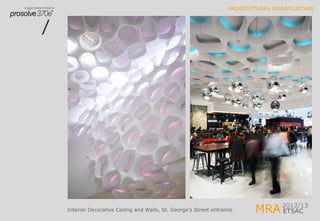

ETSACInterior Decorative Ceiling and Walls, St. George's Street entrance
ARQUITECTURAS SIGNIFICATIVAS

15. MRA2012/13
ETSACTorre de Especialidades, Hospital Manuel Grea Gonzalez
ARQUITECTURAS SIGNIFICATIVAS

16. MRA2012/13
ETSAC
ARQUITECTURAS SIGNIFICATIVAS
