1. Nuevos Materiales y sistemas para su ejecución
Concrete Canvas-Concrete Cloth
Máster Universitario en Rehabilitación Arquitectónica
Universidad de A Coruña
Profesor: Rodríguez. Cheda, J. Benito
Alumno: León Urquiza, Pablo A.
Curso 2011-2012

2. Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas 2

3. INDICE
1. Introducción
2. Características del producto
3. Montaje
4. Aplicaciones
4.1. Aplicaciones de Concrete Canvas
4.1.1. Construcción de viviendas
4.1.2. Establecimiento de un centro rápido de asistencia medica.
4.1.3. Aplicaciones militares
4.2. Aplicaciones de Concrete Cloth
4.2.1. Aplicaciones militares
4.2.2. Aplicaciones en edificación y obra civil
4.2.3. Aplicaciones de diseño
5. Formas Comerciales
6. Clientes
3Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

4. 4
El material fue desarrollado por dos ingenieros – Will Crawford y Peter Brewin, y tiene
como fundamento ser un medio inteligente para construir una estructura sólida y
semi-permanente en cualquier lugar de manera rápida y sencilla.
Fue el material galardonado con el premio al material del año 2009 por Material
Connexion, que reconoce a los materiales del último año que demuestran excelencia
en lo que a innovación tecnológica se refiere, así como la posibilidad de hacer una
contribución significativa a la promoción del diseño, la industria, la sociedad y la
economía.
1. Introducción
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

5. 5
Se trata de un sistema prefabricado cuyo funcionamiento es el siguiente:
Se distribuyen en bolsas hasta el lugar de destino en el cual se desenrollan y se
conectan a un compresor, este hace que su interior se hinche hasta alcanzar la forma
final a la vez que se clavan unas picas de acero a lo largo de su perímetro. Una vez
inflado y como paso final se rocía con agua, lo cual hace que la tela de la que consta
endurezca por acción de las partículas de hormigón.
Aspecto final
del sistema
Estado inicial
de recepción
del producto
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

6. 6
El material desarrollado que hace posible este proceso se denomina CONCRETE CLOTH,
en español podría traducirse como tela de o Lienzo de cemento, y es básicamente una
matriz tridimensional de fibras que contiene una mezcla seca de hormigón, sobre una
lámina de PVC que lo impermeabiliza en una de las caras.
Esta malla tridimensional se asemeja a la producida en la naturaleza para la estructura
interna de la madera
estructura interna de la madera,
inspiradora de la malla tridimensional del
sistema Concrete ClothFundamento del sistema Concrete Cloth
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

7. 7
El resultado final es un tejido que se
endurece al contacto con el agua,
debido a que las partículas de cemento
que contiene fraguan en un corto
espacio de tiempo, de esta manera, la
tela actúa haciendo las funciones de
armadura para la estructura.
La tela exterior, el lienzo de hormigón,
es básicamente como la tienda de lona
normal, cargado de partículas de
cemento seco. A este tejido se une a la
vejiga interior hermética de pvc.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

8. 8
Podemos destacar como características mas importantes del producto las siguientes:
2. Características del producto
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
• Son elementos fáciles de distribuir.
• Diseño modular que permite unirse con otros módulos y expandirse para
satisfacer las diferentes necesidades de los usuarios.
• Estructura estéril en su interior idónea para la posible actuación de equipos
médicos en su interior.
• Son elementos semi-permanentes, ya que tienen una vida útil mínima de 10 años.
• puede ser cubierto con tierra, arena o nieve para ofrecer aislamiento y protección
adicional contra los elementos naturales o humanos.
• Pueden ser recubiertos o semienterrados para mejorar sus propiedades térmicas
y conseguir una mayor resistencia frente al impacto de proyectiles.

9. 9Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
• Estructura resistente al fuego.
 La clasificación según el eurocodigo en lo que a resistencia al fuego se refiere es la
siguiente:
B-s1, d0
 Siendo:
 B: Los paneles contribuyen
poco o mínimamente al
fuego.
 S1: Los paneles contribuyen
poco o mínimamente al
desarrollo del humo.
 d0:Los paneles no generan
partículas ni gotas cuando se
someten al fuego.

10. 10
Pasos para su colocación:
3. Montaje
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
1. Transporte y desembalado:
 1.1. Transporte
 1.2. desembalado
 1.3. Desenrollado
La entrega se realiza en
paquetes prismáticos
como los que se observan
en las imágenes de la
izquierda, fácilmente
manipulables por una o
dos personas

11. 11Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

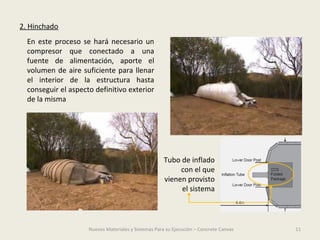

2. Hinchado
En este proceso se hará necesario un
compresor que conectado a una
fuente de alimentación, aporte el
volumen de aire suficiente para llenar
el interior de la estructura hasta
conseguir el aspecto definitivo exterior
de la misma
Tubo de inflado
con el que
vienen provisto
el sistema

12. 12Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
3. Colocación de anclajes
Sera necesaria la colocación de anclajes de acero en la base de la estructura para
fijarla al suelo. Esta tarea podrá realizarse antes o durante el proceso de hinchado de
la estructura como se observa en las imagen superiores.

13. 13Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
4. Hidratación
Sera el paso final para el montaje, y es la parte mas importante, pues es aquí
donde las moléculas de agua reaccionan con las partículas de hormigón,
hidratándolas.

14. 14Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
5. Secado y apertura de huecos
Una vez transcurrido el tiempo necesario para el fraguado de las partículas de
cemento, que será de 12 a 24 horas, se procederá a la apertura del hueco de la
puerta simplemente con la ayuda de una herramienta cortante con la que
eliminarlo. Opcionalmente se podrán abrir mas huecos en la estructura según
las necesidades.

15. 15
La idea nació pensando en construcciones abovedadas para refugios de emergencia
en el caso de desastres naturales o situaciones humanitarias, así como para entornos
militares ó comerciales. El objetivo es proporcionar una vivienda rápida y segura o un
espacio de almacenamiento cerrado. No obstante se están realizando ensayos para la
aplicación de este material en obra civil, impermeabilización, pertrechos militares,
aislamiento de tuberías etc.…
Dentro de las posibles aplicaciones del Concrete Cloth, tanto en su forma de Concrete
Canvas como en la “tela” propiamente dicha podemos encontrar las siguientes:
•Construcción de viviendas de rápida implementación y estructuras de
almacenamiento de alimentos en situaciones de socorro.
•Establecimiento de un centro rápido de asistencia medica.
•Aplicaciones militares.
•Aplicaciones en Obra civil.
•Edificación.
•Aplicaciones de diseño
4. Aplicaciones
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

16. 16
• 4.1.1. Construcción de viviendas de rápida implementación y estructuras de
almacenamiento de alimentos en situaciones de socorro:
 La características que hacen de estos sistemas unos espacios dignamente
habitables, son fundamentalmente tres:
 Rapidez en el Montaje
 Sencillez del montaje
 Dureza exterior
 Los espacios creados, resultan de especial valor cuando nos encontramos con
determinadas circunstancias inesperadas como las siguientes:
 Desastres naturales: De cualquier tipo, pero fundamentalmente en situaciones de
huracanes o terremotos donde no son factibles emplazamientos alternativos para
la población por la gravedad de la situación.
 Circunstancias humanas: Nos referimos en este apartado a consecuencias de
conflictos armados y el usual traslado de población que tienen como consecuencia.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
4.1. Aplicaciones de Concrete Canvas

17. 17Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
La amplitud de los espacios interiores, hacen que estos refugios proporcionen un
espacio seguro para sus habitantes desde el punto de vista físico y psicológico que
crea la propia configuración del sistema

18. 18
• 4.1.2. Establecimiento de un centro rápido de asistencia medica.
 Fundamentalmente podemos enunciar la idoneidad de concrete Canvas como
centro sanitario de emergencia debido a que su recubrimiento interior de pvc
proporciona un entorno estéril, circunstancia producida por la naturaleza de este
material así como por la forma de llegada al lugar indicado.
 A este entorno sanitario se unen las características anteriormente citadas como
son la rapidez y sencillez en el Montaje, así como la dureza exterior.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

19. 19
• 4.1.3. Aplicaciones militares:
 Repitiendo lo anterior, rapidez y sencillez en el montaje, unidas a su dureza y
firmeza exterior, hacen que el “Concrete Cloth” sea un material con bastantes
salidas en lo que a aplicaciones militares se refiere tanto como centro de gestión,
refugio, centro sanitario etc.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

20. 20
 Una característica que lo hace muy adecuado para este tipo de actuaciones es su
capacidad para soportar esfuerzos repartidos, ya que de esta manera es posible
cubrirlas con sacos de arena, o directamente con tierra formando una berma,
proporcionando así una protección contra posible metralla, explosiones y fuego
de armas pequeñas.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

21. 21
• 4.2.1. Aplicaciones militares: Por su Compacidad y resistencia al fuego, Concrete Cloth es
ideal en multitud de actividades de defensa y organización militar.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
4.2. Aplicaciones de Concrete Cloth
Supresión de polvo Refuerzo de puestos de control
Reparación de muros de gaviones Protección de depósitos de combustible y munición

22. 22Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Refuerzo extra de
gaviones
Refuerzo de
gaviones defensivos
Es una aplicación muy
interesante que
prolonga de manera
casi ilimitada la vida
útil de estos puestos
defensivos con la sola
aplicación de Concrete
Cloth sobre los sacos
de arena
Con la aplicación de
una malla metálica,
podremos proteger
tanto gaviones u otros
elementos expuestos
al exterior

23. 23
• 4.2.2. Aplicaciones en edificación y obra civil: Por su funcionalidad, concrete Cloth se
utiliza en diferentes usos además de los que están en proceso de ensayo.
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Revestimiento de canales hidráulicos
Revestimiento de tuberías

24. 24Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Revestimiento de taludes
Aplicaciones en minería
Es una alternativa mas
rápida y por tanto, mas
económica que el
hormigonado in situ para
cualquier tipo de
revestimiento de tierras
En minería puede sustituir
al uso de hormigón
proyectado, así como para
la creación de recintos de
seguridad de manera
inmediata.

25. 25Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Uso para impermeabilización y revestimiento de cubiertas
Pasos para la colocación del lienzo impermeabilización:
1. Cubrición del forjado con un adhesivo sellante.
2. Colocación de lienzo de 8mm de espesor con un solapamiento de 10cm
3. Fijación mediante anclajes en laterales y frentes de forjado
4. Hidratación de la superficie de Concrete Cloth

26. 26Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Creación de manto para evitar el
crecimiento de la vegetación
Reparación de elementos de
elementos del mobiliario urbano

27. 27Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Construcción de tanques de almacenamiento
Pasos para la ejecución del deposito tipo:
1. Construcción de paramento exterior sobre perfiles anclados sobre el terreno y formación del talud interior.
2. Colocación de lienzo de 8mm de espesor sobre el fondo.
3. Unión de las juntas del lienzo solapadas mediante soldadura térmica.
4. Hidratación de la superficie de Concrete Cloth

28. 28
• 4.2.3. Aplicaciones de diseño: Debido a su adaptación a multitud de formas, concrete
Cloth se utiliza para la creación de elementos decorativos de diferente índole
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas

29. 29Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Actualmente solo existen en
el mercado dos modelos de
concrete Canvas que se
detallan a continuación:
5. Formas comerciales
Concrete Canvas
1. CCS25: Posee un área
interior de 28 m2 con
unas dimensiones
interiores de 5,6 x 5,0 m.
2. CCS50: Posee un área
interior de 53,2 m2 con
unas dimensiones
interiores de 9,5 x 5,6 m.
Concrete Cloth: Se
suministra en rollos de
ancho 1, 10metros
1. CC5: Espesor 5mm
2. CC8: Espesor 8mm
3. CC13: Espesor 13mm
Volúmenes de despliegue de Concrete Canvas:

30. 30
La naturaleza de este producto, tanto Concrete Canvas en paquetes como Concrete
Cloth suministrado en rollos hace que los clientes provengan desde el ámbito tanto
comercial como desde el mundo militar, siendo ejemplo de algunas empresas que lo
solicitan las siguientes:
oComerciales:
•General de Carreteras
•National Grid
•Costain Group
•Enterprisemouchel
•Skanska Balfour
•Morgan Sindall
•Haines
•AMCO
•BAM Nuttall
•Autoridad del Carbón
•Agencia de Medio Ambiente
•Balfour Beatty
•Morrison
•Breheny Ingeniería Civil
•Autoridades locales del Reino Unido
6. Clientes
Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
Concrete Cloth suministrado en rollos
o Militares:
• Ministerio de Defensa británico
• Ministerio de Defensa de Singapur
• Ejército Real de Holanda
• Ejercito de Australia

31. 31Nuevos Materiales y Sistemas Para su Ejecución – Concrete Canvas
