1. PLÁSTICOS

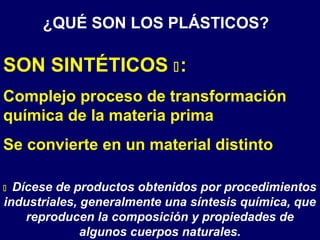

2. ¿QUÉ SON LOS PLÁSTICOS?
SON SINTÉTICOS :
Complejo proceso de transformación
química de la materia prima
Se convierte en un material distinto
 Dícese de productos obtenidos por procedimientos
industriales, generalmente una síntesis química, que
reproducen la composición y propiedades de
algunos cuerpos naturales.

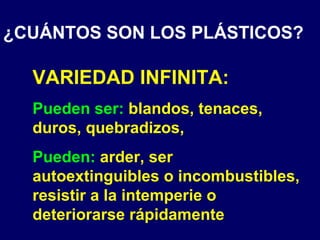

3. ¿CUÁNTOS SON LOS PLÁSTICOS?
VARIEDAD INFINITA:
Pueden ser: blandos, tenaces,
duros, quebradizos,
Pueden: arder, ser
autoextinguibles o incombustibles,
resistir a la intemperie o
deteriorarse rápidamente

4. Hay dos grande grupos:
TERMOPLÁSTICOS
REACCIONAN AL CALOR:
Nueva forma
REACCIONAN AL FRÍO:
Adoptan la nueva forma
TERMOFUSIÓN: Proceso de UNIÓN con
CALOR, perfecta continuidad del material
SE PUEDEN RECICLAR

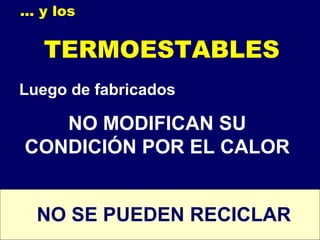

5. ... y los
TERMOESTABLES
Luego de fabricados
NO MODIFICAN SU
CONDICIÓN POR EL CALOR
NO SE PUEDEN RECICLAR

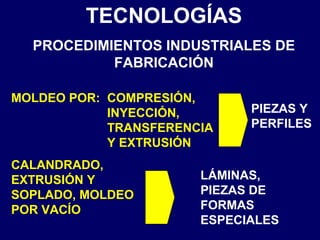

6. TECNOLOGÍAS
PROCEDIMIENTOS INDUSTRIALES DE
FABRICACIÓN
MOLDEO POR:
CALANDRADO,
EXTRUSIÓN Y
SOPLADO, MOLDEO
POR VACÍO
COMPRESIÓN,
INYECCIÓN,
TRANSFERENCIA
Y EXTRUSIÓN
PIEZAS Y
PERFILES
LÁMINAS,
PIEZAS DE
FORMAS
ESPECIALES

7. PRODUCTOS
ACRÍLICOS (PMMA)
POLIÉSTER REFORZADO C/ FIBRA DE VIDRIO (PRFV)
POLICLORURO DE VINILO (PVC)
POLIETILENO (PE)
POLIPROPILENO (PP)
POLIESTIRENO (PS)
ACETATO POLIVINÍLICO (PVA)
EPOXI
FORMALDEHIDO DE MELAMINA (MF)
POLIURETANO (PU)
FORMALDEHIDO DE FENOL (PF)
POLIÉSTER … ETC.

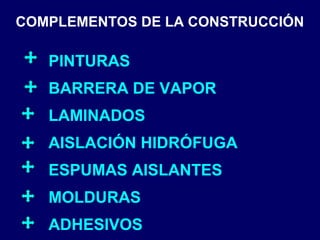

8. COMPLEMENTOS DE LA CONSTRUCCIÓN
PINTURAS
BARRERA DE VAPOR
LAMINADOS
AISLACIÓN HIDRÓFUGA
ESPUMAS AISLANTES
MOLDURAS
ADHESIVOS

9. El
“PVC”
(POLICLORURO DE VINILO)

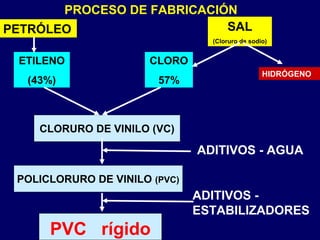

10. PROCESO DE FABRICACIÓN
PETRÓLEO SAL
(Cloruro de sodio)
ETILENO
(43%)
CLORO
57%
CLORURO DE VINILO (VC)
ADITIVOS - AGUA
ADITIVOS -
ESTABILIZADORES
HIDRÓGENO
POLICLORURO DE VINILO (PVC)
PVC rígido

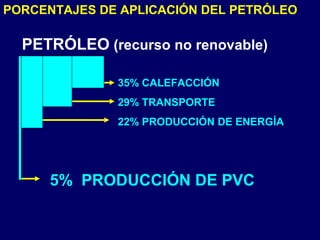

11. PETRÓLEO (recurso no renovable)
35% CALEFACCIÓN
29% TRANSPORTE
22% PRODUCCIÓN DE ENERGÍA
5% PRODUCCIÓN DE PVC
PORCENTAJES DE APLICACIÓN DEL PETRÓLEO

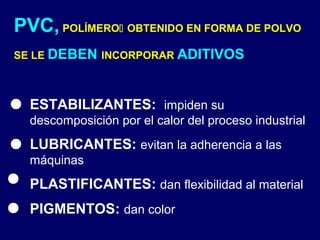

12. PVC, POLÍMERO OBTENIDO EN FORMA DE POLVO
SE LE DEBEN INCORPORAR ADITIVOS
ESTABILIZANTES: impiden su
descomposición por el calor del proceso industrial
LUBRICANTES: evitan la adherencia a las
máquinas
PLASTIFICANTES: dan flexibilidad al material
PIGMENTOS: dan color

13. APLICACIONES DEL PVC SEGÚN
SU DURACIÓN O VIDA ÚTIL
LARGA
DURACIÓN
(e/15 Y 100 años)
MEDIANA
DURACIÓN
e/2 y 15 años)
CORTA
DURACIÓN
e/0 y 2 años)
64%
24%
21%
INDUSTRIA DE LA
CONSTRUCCIÓN: TUBOS,
VENTANAS, CORTINAS.
MUEBLES, etc.
ELECTRODOMÉSTICOS,
AUTOMÓVIL, TAPICERÍA,
MANGUERAS, JUGUETES, etc.
BOTELLAS, TARRINAS, FILM
PARA EMBALAJES, etc.

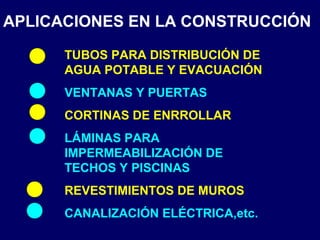

14. APLICACIONES EN LA CONSTRUCCIÓN
TUBOS PARA DISTRIBUCIÓN DE
AGUA POTABLE Y EVACUACIÓN
VENTANAS Y PUERTAS
CORTINAS DE ENRROLLAR
LÁMINAS PARA
IMPERMEABILIZACIÓN DE
TECHOS Y PISCINAS
REVESTIMIENTOS DE MUROS
CANALIZACIÓN ELÉCTRICA,etc.

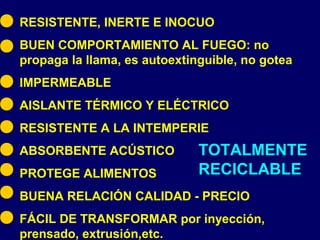

15. TOTALMENTE
RECICLABLE
RESISTENTE, INERTE E INOCUO
BUEN COMPORTAMIENTO AL FUEGO: no
propaga la llama, es autoextinguible, no gotea
IMPERMEABLE
AISLANTE TÉRMICO Y ELÉCTRICO
RESISTENTE A LA INTEMPERIE
ABSORBENTE ACÚSTICO
PROTEGE ALIMENTOS
BUENA RELACIÓN CALIDAD - PRECIO
FÁCIL DE TRANSFORMAR por inyección,
prensado, extrusión,etc.

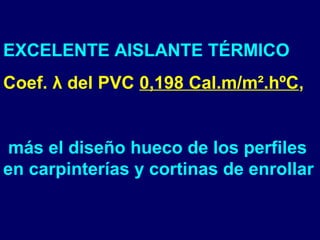

16. EXCELENTE AISLANTE TÉRMICO
Coef. λ del PVC 0,198 Cal.m/m².hºC,
más el diseño hueco de los perfiles
en carpinterías y cortinas de enrollar

17. EL PVC
Y LAS
CARPINTERÍAS

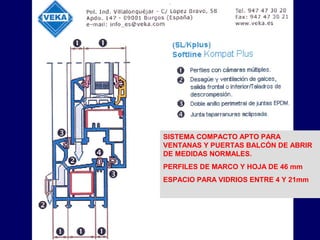

18. SISTEMA COMPACTO APTO PARA
VENTANAS Y PUERTAS BALCÓN DE ABRIR
DE MEDIDAS NORMALES.
PERFILES DE MARCO Y HOJA DE 46 mm
ESPACIO PARA VIDRIOS ENTRE 4 Y 21mm

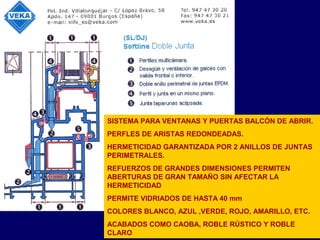

19. SISTEMA PARA VENTANAS Y PUERTAS BALCÓN DE ABRIR.
PERFLES DE ARISTAS REDONDEADAS.
HERMETICIDAD GARANTIZADA POR 2 ANILLOS DE JUNTAS
PERIMETRALES.
REFUERZOS DE GRANDES DIMENSIONES PERMITEN
ABERTURAS DE GRAN TAMAÑO SIN AFECTAR LA
HERMETICIDAD
PERMITE VIDRIADOS DE HASTA 40 mm
COLORES BLANCO, AZUL ,VERDE, ROJO, AMARILLO, ETC.
ACABADOS COMO CAOBA, ROBLE RÚSTICO Y ROBLE
CLARO

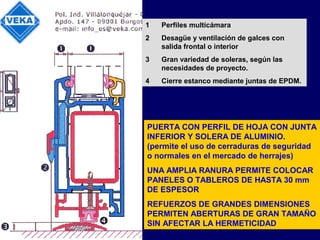

20. 1 Perfiles multicámara
2 Desagüe y ventilación de galces con
salida frontal o interior
3 Gran variedad de soleras, según las
necesidades de proyecto.
4 Cierre estanco mediante juntas de EPDM.
PUERTA CON PERFIL DE HOJA CON JUNTA
INFERIOR Y SOLERA DE ALUMINIO.
(permite el uso de cerraduras de seguridad
o normales en el mercado de herrajes)
UNA AMPLIA RANURA PERMITE COLOCAR
PANELES O TABLEROS DE HASTA 30 mm
DE ESPESOR
REFUERZOS DE GRANDES DIMENSIONES
PERMITEN ABERTURAS DE GRAN TAMAÑO
SIN AFECTAR LA HERMETICIDAD

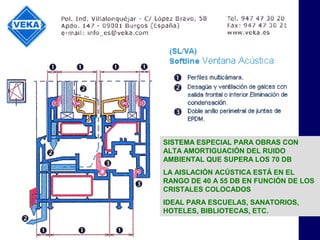

21. SISTEMA ESPECIAL PARA OBRAS CON
ALTA AMORTIGUACIÓN DEL RUIDO
AMBIENTAL QUE SUPERA LOS 70 DB
LA AISLACIÓN ACÚSTICA ESTÁ EN EL
RANGO DE 40 A 55 DB EN FUNCIÓN DE LOS
CRISTALES COLOCADOS
IDEAL PARA ESCUELAS, SANATORIOS,
HOTELES, BIBLIOTECAS, ETC.

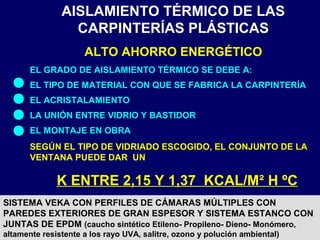

22. AISLAMIENTO TÉRMICO DE LAS
CARPINTERÍAS PLÁSTICAS
ALTO AHORRO ENERGÉTICO
EL GRADO DE AISLAMIENTO TÉRMICO SE DEBE A:
EL TIPO DE MATERIAL CON QUE SE FABRICA LA CARPINTERÍA
EL ACRISTALAMIENTO
LA UNIÓN ENTRE VIDRIO Y BASTIDOR
EL MONTAJE EN OBRA
SEGÚN EL TIPO DE VIDRIADO ESCOGIDO, EL CONJUNTO DE LA
VENTANA PUEDE DAR UN
K ENTRE 2,15 Y 1,37 KCAL/M² H ºC
SISTEMA VEKA CON PERFILES DE CÁMARAS MÚLTIPLES CON
PAREDES EXTERIORES DE GRAN ESPESOR Y SISTEMA ESTANCO CON
JUNTAS DE EPDM (caucho sintético Etileno- Propileno- Dieno- Monómero,
altamente resistente a los rayo UVA, salitre, ozono y polución ambiental)

23. AISLAMIENTO ACÚSTICO DE LAS
CARPINTERÍAS PLÁSTICAS
AUMENTO DEL CONFORT Y CALIDAD DE VIDA
REQUISITOS PARA UN BUEN AISLAMIENTO ACÚSTICO:
DISEÑO Y PRODUCCIÓN DE LAS PARTES QUE EVITEN PUENTES
ACÚSTICOS
FLEXIBILIDAD EN EL REBAJE PARA EL VIDRIADO
CORRECTO MONTAJE EN OBRA
LA AISLACIÓN ACÚSTICA TOTAL DE LAS VENTANAS
VEKA VA DESDE EL DVH DE 20 mm (4/12/4) CON UN
VALOR DE 32 DB HASTA LA VENTANA ACÚSTICA CON
UNA AISLACIÓN MÁXIMA DE 48 DB

24. 4 EDIFICIOS
CON CARPINTERÍAS
DE PVC
EN MAR DEL PLATA

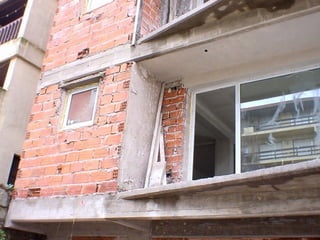

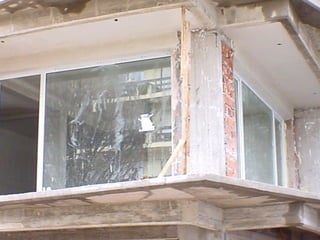

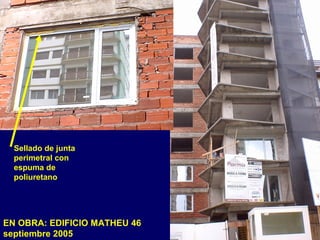

25. EN OBRA: EDIFICIO MATHEU 46
septiembre 2005
Sellado de junta
perimetral con
espuma de
poliuretano

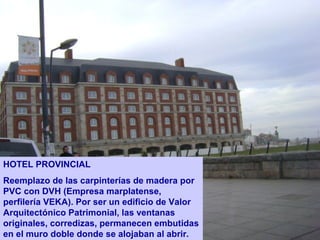

28. HOTEL PROVINCIAL
Reemplazo de las carpinterías de madera por
PVC con DVH (Empresa marplatense,
perfilería VEKA). Por ser un edificio de Valor
Arquitectónico Patrimonial, las ventanas
originales, corredizas, permanecen embutidas
en el muro doble donde se alojaban al abrir.

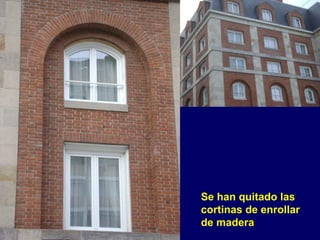

29. Se han quitado las
cortinas de enrollar
de madera

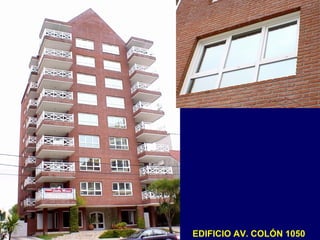

30. EDIFICIO AV. COLÓN 1050

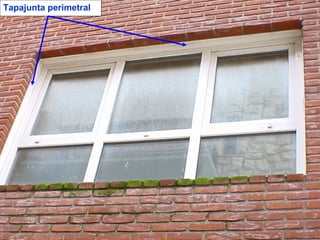

31. Tapajunta perimetral

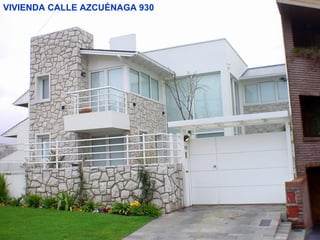

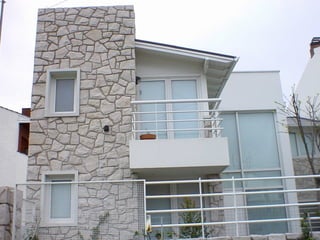

33. VIVIENDA CALLE AZCUÉNAGA 930

37. FIN
PLÁSTICOS
y
Carpinterías de
PVC
