El documento describe el proceso de producción del PVC, un termoplástico derivado del monómero cloruro de vinilo. El PVC se produce principalmente mediante polimerización en suspensión de cloruro de vinilo, un proceso continuo que tiene lugar en ausencia de agentes de suspensión y produce resinas de alta calidad. El PVC encuentra aplicaciones en una variedad de industrias debido a sus propiedades de resistencia e impermeabilidad.

2. PVC es una resina
termoplástica que resulta de la
polimerización del monómero de
cloruro de vinilo, a policloruro de
vinilo.

3. Según
Por el Tipo de
Monómero que lo
Forman
(homopolímeros
copolímeros )
Por su peso
Molecular
(alto, medio ,
bajo)
Por su
Formulación
(rígido
flexible )
Por su método de
producción
(Polimerización )

4. Método de Producción
Polimerización en
masa
Polimerización en
disolución
Polimerización en
suspensión de cloruro
de vinilo
Polimerización en
emulsión
Posee buenas propiedades
eléctricas.
Proceso continuo, en ausencia de
agentes de suspensión.
Se obtienen resinas de pasta o
dispersión.
Resinas de muy alta
calidad.

5. PVC Flexible
PVC Rígido
Por su
formulación
Fabricación de manteles, cortinas para
baño, muebles, alambres y cables eléctricos,
Se usa en la fabricación de tubería para
riego, juntas techado.

7. Moldeo a Alta Presión Moldeo a Baja Presión
Técnicas y Tecnologías Utilizadas en el Moldeo de Plásticos

8. Tipo de Presión
Moldeo a Alta Presión
Extrusión
Inyección
Compresión
Resina de suspensión, fabricación
de discos fotográficos
Emplea Plastisol, tapas de licuadoras,
manubrio de bicicletas, calzado y
conexiones para tuberias.
Original de la industria
Hulera, cintas, cordones,
mangueras, tubos rígidos.

9. Moldeo a Baja Presión
Moldeo
Rotacional
Se utiliza en la producción de
pelotas y figuras de vinilo rígidos.
Calandrado
Tipo de Presión
Soplado
Producción de botellas
de vidrio, utiliza la
extrusión.
Impermeables y planchas de
plástico de poco grosor

10. Antioxidantes
Plastificantes
Lubricantes
Pigmentos

11. 2 NaCl + 2 H2O Cl2 + 2 NaOH + H22 NaCl + 2 H2O Cl2 + 2 NaOH + H22 NaCl + 2 H2O Cl2 + 2 NaOH + H2
A base de salmuera disuelta en agua y energía
eléctrica se obtiene cloro, sosa cáustica e hidrógeno
Por electrólisis, de la sal se obtienen cloro y sodio en
proporciones fijas
Para que se realice la polimerización, se han de
introducir …
Reacción de Formación

12. 1ºEtapa: la iniciación, un radical libre reacciona con el
cloruro de vinilo para dar un radical libre de cloruro de vinilo:
2ºEtapa :la propagación, el radical del monómero
reacciona con más moléculas de cloruro de vinilo
obteniéndose un macro radical:
La polimerización se efectúa en suspensión acuosa,
utilizando un jabón como emulsionante y un persulfato como
iniciador.
3º Etapa: la terminación es una reacción de
acoplamiento de dos macro radicales.

13. Características
•Es estable e inerte por lo que se emplea extensivamente
donde la higiene es una prioridad
• Tiene una elevada resistencia a la abrasión, junto con una
baja densidad (1,4 g/cm3),
•Al utilizar aditivos tales como estabilizantes,
plastificantes entre otros, el PVC puede transformarse en
un material rígido o flexible
•Es un material altamente resistente
•Debido a las moléculas de cloro que forman parte del
polímero PVC, no se quema con facilidad ni arde por si solo
•Se vuelve flexible y moldeable sin necesidad de someterlo
a altas temperatura

14. Propiedades Físicas Propiedades Químicas
Punto de ebullición (°C) -13.9 +/- 0.1 El PVC rígido, resiste a humos y
líquidos corrosivos, abrasión e
impacto
Punto de congelación (°C) - 153,7 Es termoplástico y termosellable
Densidad a 28,11°C (gr/cm3) 0,8955 Puede co-polimerizarse con
de vinilo y cloruro de vinilideno
Calor de fusión (kcal/mol) 1,181 Puede post-clorarse. Alto
coeficiente de dilatacion
0.08mm/ºc.
Presión de vapor a 25°C (mm) 3,000 El PVC es soluble en ciclohexanona
Viscosidad a - 10°C (mPoisses) 2,63 Autoextinguible. Resistente al
choque termico .vertidos calientes
hasta 90ªC

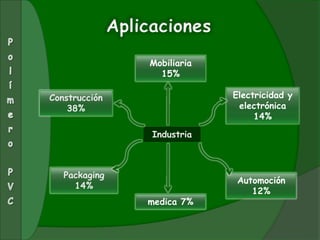

15. Industria
Automoción
12%
Electricidad y
electrónica
14%
Packaging
14%
Construcción
38%
medica 7%
Mobiliaria
15%

16. Industria dela Construcción
Ventanas, puertas,
persianas Pisos, paredes
Tubos de agua potable y
evacuación
Láminas para permeabilización
(techos, suelos).

17. Industria Packaging
Botellas para agua
y jugos
Blisters (Farmacos )
Golosinas, alimentos,,
frascos y potes Vasos plásticos

18. Industria mobiliaria
Muebles de jardín
(reposeras, mesas)
Piezas para muebles (manijas, rieles,
burletes, etc.); placas divisorias.
Industria Automotriz
Tapicería, paneles para tablero, apoyabrazos, protección
anticorrosiva y anti vibratoria.

19. Industria Eléctrica
Aislamiento
Aplicaciones Médicas
Tubos diálisis, catéteres,
válvulas, delantales, botas,
Recubrimiento de cables
Bolsas para sangre

20. Industria del juguete
Artículos de librería
Juguetes

21. Desventajas del Uso de PVC
Una de las materias primas para la fabricación del PVC es el
dicloro etano (DCE)
•Cancerígeno, induce defectos de nacimiento, daños en los riñones
y otros órganos, hemorragias internas y trombos.
•Altamente inflamable, puede explotar produciendo cloruro de
hidrógeno y fosgeno (dos de los gases que pueden causar accidentes
como el de Bhopal).
•Genera el gas extremadamente tóxico cloruro de vinilo
(VCM):
•Carcinógeno humano probado (International Agency Research of
Cancer de Lyon; Centro de Análisis y Programas Sanitarios de
Barcelona). Causa angiosarcoma hepático.
•Es Explosivo

22. •Por estar muy poco presente en los residuos, EL PVC en
los rellenos sanitarios es mínima.
•En 1999, la cantidad total anual de residuos de PVC se
situó en 4,1 millones de toneladas en la UE.
•La sustancia química DEHP, Di(2-etilhexil) ftalato, puede
tener efectos en la salud de los niños y modificar su
comportamiento ante las alergias.
•La Comisión mundial reconoce que la mayoría de los compuestos
de plomo y cadmio, son tóxicos.
Equilibrio Ecológico (ACV)
La biodegradación del PVC produce gases dañinos para
el medio ambiente, como CO2, metano.La contaminación de
desechos plásticos y las fibras sintéticas…

23. •Los principales están asociados con la generación y emisión de
dioxinas (Las dioxinas son compuestos químicos obtenidos a
partir de procesos de combustión que implican al cloro)
•Los residuos de materiales de construcción de PVC se
depositan en los vertederos de residuos sólidos urbanos o
incineradores;
•Más de 300 municipios de Alemania, Austria, Bélgica,
Dinamarca, Francia, Holanda, Luxemburgo, Noruega y Suecia
(incluidas ciudades tan importantes como Berlín o Viena) han
prohibido el uso de productos de PVC en sus edificios
públicos.
En Austria, está prohibido envasar todo tipo de
bebidas y alimentos en PVC.
Impacto Ambiental

24. Símbolo para el cloruro de polivinilo desarrollado por la
Society of the Plastics Industry para etiquetar productos de PVC
para su reciclado.
•Reciclado mecánico: es el sistema que trata dos tipos de
PVC; el procedente del proceso industrial o scrap y el
procedente de los residuos sólidos urbanos (RSU). otros.
•Reciclaje químico: Los residuos son sometidos a procesos
químicos, bajo temperatura y presión para descomponerlos
en productos más elementales como aceites y gases.
•Reciclaje energético: Consiste en la incineración controlada
de los residuos, bajo condiciones técnicamente avanzadas,
para la recuperación de la energía contenida en el material.
Posibilidad de Reciclaje

25. Tecnología VINYLOP
Tecnología de disolución química del PVC a través
de solventes; desarrollada por Solvay.

26. Flujo de Producción
