Este documento describe diferentes tecnologías de prototipado, dividiéndolas en tecnologías aditivas y sustractivas. Entre las tecnologías aditivas se encuentra la estereolitografía, inyección y sinterizado laser, mientras que entre las sustractivas están el fresado, corte por láser y mecanizado. Se explican los procesos y materiales utilizados en cada técnica así como ejemplos de su aplicación en joyería, medicina y otros campos.

1. SISTEMAS PROTOTIPADO
TECONOLOGIA
TECNOLOGIA ADITIVA SUSTRACTIVA
 Estereolitografía  FRESADO
 Inyección  CORTE POR LASER
 Sinterizado

2. TECNOLOGIA ADITIVA
 Englobamos en esta tecnología los sistemas en los
cuales se construye el material añadiendo material.
 Nuestro fichero cad, es dividido en multiples capas, y
el módelo es construido a partir de estas capas,
añadiendo material a cada una de ellas.
 Mediante este sistema podemos obtener prototipos de
diferentes tipos de resinas o plasticos termofusibles.
Unos son calcinables (fundibles) y de otros podemos
realizar un molde.

3. TECNOLOGIA SUSTRACTIVA
 Esta tecnología se basa en la colocación de un material
en bloque, y el modelado a partir de este, sustrayendo
el sobrante, a partir del fresado, o corte.
 Dependiendo del cabezal y la potencia de la máquina,
podremos trabajar con diferente tipo de materiales, ya
sean cera de modelado, maderas, resinas, metales, etc.
 Estas máquinas pueden trabajar en 3 ejes, o en 4,
teniendo la posibilidad así de mecanizar piezas en
varias posiciones.

4. Tecnología aditiva

5. Estereolitografía
 Este sistema fue uno de los primeros empleado en la
industria.
 La adición de material se basa en la solidificación de
resina en estado líquido a partir de la luz de un láser.
 El resultado es una resina que debe ser curada (secada)
para su posterior utilización.
 Podemos obtener resinas calcinables (fundibles) o
resinas vulcanizables, para realizar el molde
directamente.

6. Para la realización del modelo es necesaria la colocación de unos
soportes que sujetarán la pieza, para que las partes que no esten
sujetas a la pieza, no se queden en la bandeja

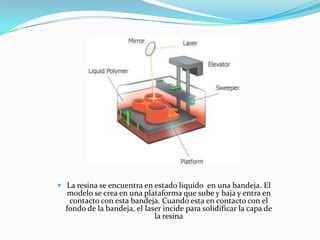

7.  La resina se encuentra en estado liquido en una bandeja. El
modelo se crea en una plataforma que sube y baja y entra en
contacto con esta bandeja. Cuando esta en contacto con el
fondo de la bandeja, el laser incide para solidificar la capa de
la resina

9. Ejemplos en medicina

10. Ejemplos en joyería

11. Ejemplos en joyería

12. IMPRESIÓN CERA
Tecnología aditiva

13. Inyección en cera
 Este sistema es el más extendido en la realización de
prototipos en joyería.
 La adición de material se basa en la inyección de un
material termofusible por capas que van de abajo a
ariba.
 El resultado es una plástico termofusible de fusión
muy similar a la cera de modelado.

14. Ejemplo de inyección
 La inyección se compone de dos materiales, uno de
fabricación, y el otro de soporte de las partes que
pudieran caer al no estar soportadas. Este material es
retirado disolviendolo una vez la pieza esta construida.

18. Fresado en cera
Tecnología sustractiva

19. Fresado en cera
 Es el sistema que se asemeja más a la fabricación de
joyería artesanal, pues la pieza se construye por
desbaste de cera de modelista ( la que utilizamos
comunmente para modelar).
 El desbaste es producido por una fresa que colocamos
en un mandril controlado por ordenador.
 El resultado es una cera que podemos además trabajar
a mano, una vez ac.

20. Fresado en cera
 Si la fresadora está equipada con un cuarto eje (similar
a un torno), podremos fresar con un sistema rotatorio,
que permitirá el mecanizado de anillos y de piezas en
varias caras
 Es posible utilizar gran variedad de materiales, no
obstante para ello es necesario variar la herramienta de
corte y las velocidades de translación.

22. METAL Y MATERIAL ORGÁNICO
Tecnología sustractiva

23. Corte por laser de chapa
 El corte por láser se basa en la incisión de un haz de luz
láser en una chapa de metal
 El laser resigue una linea realizada a través de un
programa cad que realiza un archivo vectorizable que
graba o corta la chapa.
 Podemos trabajar con diferente tipo de materiales
metálicos, incluyendo oro, plata, acero, latón,
dependiendo también de la potencia del laser.
 A través del grabado por capas, podemos también
realizar troqueles para estampación, a partir de
bloques de acero.

24. Ejemplos de laser

25. Ejemplos de corte por laser

26. Tecnología aditiva

27. Sinterizado laser
 El sinterizado láser se basa en el principio de
solidificación de material en polvo a partir de la pasada
de un rayo laser que funde el material.
 El resultado es una pieza metálica, que puede ser
fabricada en diferente tipo de metal, ya sea acero,
bronce u oro.

28. Ejemplo de sinterizado

29. Ejemplo de sinterizado
