1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
EXTENSION VALENCIA
Sensores y Transmisores
Principio de funcionamiento
Autor: Javier Rua
Profesor: Ing. Ángel Santos
Materia: Proyecto de Control
Valencia, Junio 2012

2. Sensor
Un sensor o captador, es un
dispositivo diseñado para recibir
información de una magnitud del
exterior y transformarla en otra
magnitud, normalmente eléctrica,
que seamos capaces de cuantificar y
manipular
El sensor ideal es un instrumento que no altera la propiedad
medida, cuando se mide temperatura el sensor ideal no
debería aportar ni recibir calor

3. Transmisores
Es un instrumento que capta la variable en proceso y la
transmite a distancia a un instrumento indicador o
controlador
Su función primordial es:
Tomar cualquier señal para convertirla en una señal
estándar adecuada para el instrumento receptor

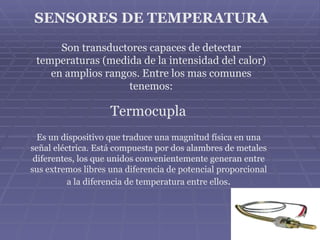

4. SENSORES DE TEMPERATURA
Son transductores capaces de detectar
temperaturas (medida de la intensidad del calor)
en amplios rangos. Entre los mas comunes
tenemos:
Termocupla
Es un dispositivo que traduce una magnitud física en una
señal eléctrica. Está compuesta por dos alambres de metales
diferentes, los que unidos convenientemente generan entre
sus extremos libres una diferencia de potencial proporcional
a la diferencia de temperatura entre ellos.

5. Los termómetros de resistencia
Se basan en la dependencia de la resistencia eléctrica
de un material con la temperatura, es decir, son
capaces de transformar una variación de temperatura
en una variación de resistencia eléctrica

6. Pirómetros
Son aparatos idóneos para realizar mediciones de
precisión de temperaturas sin contacto. Gracias a su
mecanismo óptico, son una herramienta segura
para medir temperaturas con precisión

7. Sensores de Presión
Se basan en la utilización de la deformación o el momento
de flexión de elementos elásticos sensibles que perciben la
presión de un medio y la transforman en desplazamiento o
esfuerzo

8. El sensor de flujo
Es un dispositivo que, instalado en línea con una
tubería, permite determinar cuándo está circulando
un líquido o un gas.
Estos son del tipo apagado/encendido; determinan
cuándo está o no circulando un fluido

9. Rotametro
Se trata de un cono transparente invertido con una bola plástica en su base, el fluido al
circular impulsa la bola hacia arriba, a mayor caudal más sube la bola, La gravedad
hace bajar la bola al detenerse el flujo. El cono tiene unas marcas que indican el caudal.
Venturi
Es un dispositivo que origina una pérdida de presión al pasar por él un fluido. En
esencia, éste es una tubería corta recta, o garganta, entre dos tramos cónicos. La
presión varía en la proximidad de la sección estrecha.

10. Tubo de Pitot
Es utilizado para calcular la presión total, también llamada
presión de estancamiento, presión remanente o presión de
remanso (suma de la presión estática y de la presión
dinámica).
Sensores de Flujo Magnéticos
Se basa en la tensión transversal de un conductor que está sometido a un
campo magnético. Colocando un voltímetro entre dos puntos transversales de
un cable se puede medir esa tensión

11. Sensores de Concentración
Cromatografía: Designa procesos basados en la diferencia
de velocidades a que los componentes individuales de una
mezcla emigran por un medio estacionario bajo la influencia
de una fase móvil
Espectrofotometro : Aparato para comparar la intensidad de
los colores correspondientes de dos espectros luminosos

12. PH-metro: Es un sensor utilizado en el método
electroquímico para medir el pH de una disolución.
