Este documento describe diferentes tipos de sensores de flujo, incluyendo sensores de pistón, paleta y elevación. Explica que los sensores de flujo indican la presencia o ausencia de flujo en una tubería pero no miden el caudal. Describe el funcionamiento de cada sensor y factores a considerar al seleccionar un sensor como el caudal de disparo, pérdidas de presión, impurezas en el fluido y tipo de fluido.

1. SENSORES DE FLUJO
Valencia, Agosto 2013
Profesor:
Ing. Angel Santos
Integrante:
José A. Salas
V.- 14.486.306

2. SENSORES DE
FLUJO
1. Definición:
Un sensor de flujo es un
dispositivo que al ser
instalado en una tubería,
permite determinar si
hay circulación de un
gas o un fluido, es decir,
estos sensores nos
indican la ausencia o
presencia de flujo, pero
no miden el caudal.

3. SENSORES DE
FLUJO
2. Tipos de Sensores de
Flujo:
 Sensores de Pistón.
 Sensores de Paleta
(Compuerta).
 Sensores de Elevación
(tapón).

4. SENSORES DE
FLUJO
3. Sensores de Pistón:
El sensor de pistón es el
más común de todos los
sensores y se recomienda
para detectar caudales
entre 0,5 y 20 LPM (litros
por minuto). Consiste en
un pistón que cambia de
posición por empuje del
fluido o gas circulante y
puede regresar a su
posición original por
gravedad o por medio de
un resorte.

5. SENSORES DE
FLUJO
 El Fluido entra en el
sensor.
 El fluido empuja el
pistón en dirección
contraria al resorte.
 Cuando el pistón se
aproxima al reed
switcvh, el imán abre
o cierra el contacto.
 Cuando cesa el flujo,
el resorte se encarga
de mover al pistón a
su posición original.

6. SENSORES DE
FLUJO

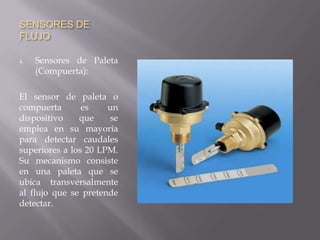

4. Sensores de Paleta
(Compuerta):
El sensor de paleta o
compuerta es un
dispositivo que se
emplea en su mayoría
para detectar caudales
superiores a los 20 LPM.
Su mecanismo consiste
en una paleta que se
ubica transversalmente
al flujo que se pretende
detectar.

7. SENSORES DE
FLUJO
Funcionamiento:
 El flujo empuja la paleta
que esta unida a un eje
que atraviesa
herméticamente la pared
del sensor.
 El movimiento de la
paleta apaga o prende el
interruptor ubicado en el
exterior.
 El ajuste de la
sensibilidad del sensor se
obtiene recortando la
longitud de la paleta.

8. SENSORES DE
FLUJO
5. Sensor de Elevación
(Tapón):
Este tipo de sensor es de
uso general y muy
confiable, por lo que
puede ajustarse casi para
cualquier caudal.

9. SENSORES DE
FLUJO
Funcionamiento:
Su mecanismo consiste en un
tapón que corta el flujo en
circulación. Del centro del
tapón surge un eje que
atraviesa herméticamente la
pared del sensor y así, este
empuja un interruptor
ubicado en el exterior.
Para ajustar la sensibilidad
de sensor se le hacen
perforaciones al tapón.

10. SENSORES DE
FLUJO
6. Consideraciones
finales para seleccionar
un sensor de flujo:
 Caudal de disparo: Va a
depender de las
presiones que se
manejen.
 Pérdidas de Presión:
Cuando se antepone un
objeto al fluido en
tránsito ocurren
pérdidas de presión. Se
debe recordar que la
presión de entrada va a
ser mayor que la de
salida en estos casos.

11. SENSORES DE
FLUJO
 Impurezas en los
fluidos: Es importante
señalar que por
ejemplo un sensor de
pistón puede verse
afectado por la
presencia de sólidos en
el fluido, mientras que
el sensor de paleta se
puede adaptar a esta
condición.
 Tipo de fluido: Se debe
seleccionar el tipo de
sensor tomando en
cuenta la temperatura,
densidad, presión y
otras características del
mismo.
