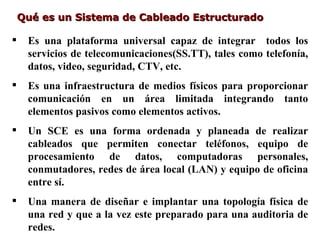

Qué es un Sistema de Cableado Estructurado

 Es una plataforma universal capaz de integrar todos los
servicios de telecomunicaciones(SS.TT), tales como telefonía,
datos, video, seguridad, CTV, etc.
 Es una infraestructura de medios físicos para proporcionar
comunicación en un área limitada integrando tanto
elementos pasivos como elementos activos.
 Un SCE es una forma ordenada y planeada de realizar
cableados que permiten conectar teléfonos, equipo de
procesamiento de datos, computadoras personales,
conmutadores, redes de área local (LAN) y equipo de oficina
entre sí.
 Una manera de diseñar e implantar una topología física de
una red y que a la vez este preparado para una auditoria de
redes.

Ejemplo de Sistema de Cableado Estructurado.

Conceptos a Tener en Cuenta

 Los edificios son dinámicos; durante la existencia
del edificio las remodelaciones son comunes y se
debe de tener en cuenta desde el diseño del mismo.
 Los Sistemas de Telecomunicaciones son
Dinámicos; durante la existencia de un edificio las
tecnologías y los equipos de telecomunicaciones
pueden cambiar dinámicamente.
 Telecomunicaciones es mas que “datos” y “voz”; el
concepto de telecomunicaciones tambien incorpora
conceptos tales como seguridad, audio, video,
alarmas, imágenes, sonidos, etc.
5

Características de un SCE

 Soporta múltiples ambientes de computo:
LAN’s (Ethernet, Fast Ethernet, Token-ring, Arcnet,
FDDI/TP-PMD).
Datos discretos (Mainframes, minicomputadoras).
Voz/Datos integrados (PBX, Centrex, ISDN).
Video (señales en banda base, ej.: seguridad de edificios;
señales en banda amplia, ej.: TV en escritorio).
 Evoluciona para soportar aplicaciones futuras,
garantizando así su vigencia en el tiempo.
 Simplifica las tareas de administración, minimizando las
posibilidades de alteración del cableado.

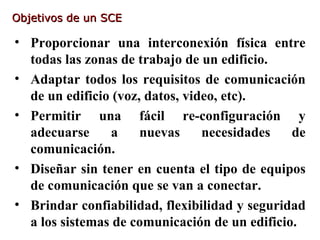

Objetivos de un SCE

• Proporcionar una interconexión física entre
todas las zonas de trabajo de un edificio.
• Adaptar todos los requisitos de comunicación
de un edificio (voz, datos, video, etc).
• Permitir una fácil re-configuración y
adecuarse a nuevas necesidades de
comunicación.
• Diseñar sin tener en cuenta el tipo de equipos
de comunicación que se van a conectar.
• Brindar confiabilidad, flexibilidad y seguridad
a los sistemas de comunicación de un edificio.

Beneficios de un SCE

• Es un sistema modular y flexible, minimiza
el tiempo y costo necesario para
modificaciones cambios y arreglos, sin
necesidad de ser notificado.
• Es administrable por el usuario. Resuelve
problemas de una manera rápida y sencilla.
• Requiere de menos espacio que un cableado
tradicional.
• Es adaptable a nuevas normas ambiente:
multiproducto y multiproveedor
8

Normas de un SCE

 Al ser el cableado un conjunto de cables y
conectores, sus componentes , diseño y
técnicas de instalación deben cumplir con
una norma que brinde servicio a cualquier
tipo de red local de datos, voz y otros
sistemas de comunicación, sin necesidad de
recurrir a un único proveedor de equipos y
programas.
• Las normas EIA/TIA fueron creadas como
norma de industria de un país, pero se ha
empleado como norma internacional. 9

 Responde a estándares tales como:
EIA/TIA ( asociación de Industrias
Electrónicas/Asociación e Industrias de
Telecomunicaciones).
CSA (Asociación de estándares Canadiense).
IEEE (Instituto de Ingenieros Eléctricos y
Electrónicos).
ANSI (Instituto Nacional de Estándares
Americanos).
ISO ( organización Internacional para la
Estandarización). 10

ANSI/TIA/EIA-569

 Son normas que tiene que ver con espacios y canalizaciones
para los requerimientos de telecomunicaciones para
edificios comerciales.

ANSI/TIA/EIA-569-A-1

 Son normas que tiene que ver con el diseño de alcantarillas
superficiales.


 Son normas que tiene que ver con el diseño de espacios y
caminos para mueblería.
11


 Normas para diseño de pisos de acceso

 Provee información que permita el diseño de un
SCE, sobre pisos de concretos y cubiertas de acero.

 Son normas para diseñar caminos por debajo del
piso.
 Son normas para el mantenimiento de caminos y
espacios.

ANSI/TIA/EIA-607

 Normas respecto al sistema de tierra y aterramiento
de los sistemas de telecomunicaciones de edificios
comerciales, que van relacionados con la
infraestructura.

ANSI/TIA/EIA-568A y 568B

 Especificaciones para la construcción de PATCH
CORD bajo un cierto orden de colores.

Partes de un Sistema de Cableado Estructurado

 Los subsistemas de un SCE es:
Instalaciones de Entrada.
Sala de Equipos.
Área de Trabajo.
Cableado Horizontal.
Cableado Vertical.
Cuarto de Telecomunicaciones.
Backbone de Campus.
Certificación.
14


1 Área de
Trabajo.
2 Caja Toma
datos.
3 Cableado
Horizontal.
4 Closet de
Telecomunicaci
ones.
5 Cableado
Vertical.
6 Normatividad.


PRODUCTOS
(A) Patch Cord
(B) Patch Panel
(C) Outlet enzamblado al area de trabajo
(D) Patch Cord
SUMINISTRO DE CLIENTE
(1) UTP Tokeng Ring HUB
A+2+D=100 Mts.
(2) Cableado Horizontal 4-pares
(3) Equipo de area de trabajo 16


 Se define como la ubicación por donde
entran los servicios de telecomunicaciones
al edificio.
 Puede contener interfaces de acceso a la
Red Publica así como equipos de
telecomunicaciones.
 Debe de ubicarse cerca de los montantes
verticales.
17

CABLEADO HORIZONTAL
ESTACION TRABAJO

SUBSISTEMA ADMINISTRATIVO

CABLEADO VERTICAL

INTERBUILDING

SALA DE EQUIPOS
Y INSTALACIONES DE ENTRADA

Sala de Equipos
 Se define como el espacio donde residen los equipos
de telecomunicaciones comunes de un edificio (PBX,
centrales de video, Servidores, Minframes, etc).
 Solo se admiten equipos directamente relacionados
con los sistemas de telecomunicaciones.
 En su diseño se debe prever tanto para equipos
actuales como para equipos a implementar en el
futuro.
 El tamaño mínimo recomendado es 13.5 m2.
 Si un edificio es compartido por varias empresas la
Sala de Equipos puede ser compartido.

Área de Trabajó ( WA)

 Comprende desde la placa de pared hasta el equipo del
usuario.
 Diseñado para cambios, modificaciones y adiciones fáciles.
 Un WS (estación de trabajo) por cada 10mt cuadrados.
 Mínimo dos salidas por cada WS, una categoría 5 y la otra
mínimo categoría 3.
Patch Cord de 3 metros

Cableado Horizontal

Se define desde el área de trabajo hasta el closet
telecomunicaciones:
Incluye:
Distribuidor de Piso o Closet
Cables de Telecomunicaciones

Accesorios de conexión.
Cross Connect.
Slack.
Outlet o Caja Tomadatos

23

Cableado Horizontal

• Son canalizaciones que vinculan el area de trabajo con los
closets de telecomunicaciones.
• Máximo 90 metros entre el TO y el patch panel en el TC.
• Se dejan 10 metros para los patch cord. en el patch panel
hasta 7mt. en el WA hasta 3 mt.
• Cables:
Cuatro pares UTP (100W) rígido.
Dos pares STP (150W).
4 pares ScTP (150W).
Fibra óptica multimodo 62.5/125 um(micras)
a dos fibras.

Cableado Horizontal

• Un cableado Horizontal puede ser por:
Ductos bajo el piso.
Ductos bajo piso elevado.
Ductos aparentes.
Bandejas.
Ductos sobre cielos raso.
Ductos perimetrales.
Ductos por falso techo.
Ductos por falso piso.
27

Cableado Horizontal

• Radios de curvatura para ductos, debe ser como mínimo 6
veces el diámetro de la canalización para cobre y 10 veces para
fibra.
• Desde los closet de telecomunicaciones hasta el área de
trabajo no se debe exceder nunca a 90 metros lineales.

Cableado Vertical

 Interconexión entre dos closet de telecomunicaciones,
cuarto de equipos y entrada de servicios.
 También incluye cableado entre edificios.
 Cables:
Multipar UTP de 100W STP de 150W.
Fibra óptica Multimodo y Monomodo.
 Distancia Máximas Voz
UTP 800 metros.
STP 700 metros.
Fibra MM 62.5/125um 2000 metros.
30

Cableado vertical

Pueden ser de dos tipos.
INTRABUILDING (DENTRO DE UN EDIFICIO).
Son canalizaciones dentro de un edificio.
Son enlaces entre closet de telecomunicaciones dentro de un
edificio.
Las canalizaciones pueden ser vía ductos o bandejas.
INTERBUILDING (ENTRE EDIFICIOS).
Son canalizaciones entre edificios.
Vinculan el closet de telecomunicaciones principal de un edificio
con el de otro edificio.
Las canalizaciones pueden ser: Subterráneas, vía túneles, aéreas.
31

Cableado Vertical

Cableado
Vertical.

Cableado Vertical

Cableado
Closet de
Horizontal Telecomunicaciones

Caja Toma datos

CABLEADO VERTICAL
Área de trabajo

Topología backbone (core, distribución y acceso)

Closet de Telecomunicaciones.
• Espacio dedicado para la instalación de los rack de
comunicaciones, cuyas características principales se enumeran a
continuación:
• Área exclusiva dentro de un edificio para el equipo de
telecomunicaciones. Su función principal es la terminación del
cableado Horizontal.
• Deben ser diseñados de acuerdo a la norma TIA/EIA 568A.
• Debe proveerse un ambiente controlado.
• Temperatura entre 18 y 24 grados centígrados, humedad entre el
30 y el 55%.
• Circuitos eléctricos independientes.
• Regulador.
• UPS.

Que es un Cable?

Es un grupo de conductores metálicos o dieléctricos
desnudos o aislados individualmente para la
transmisión de energía eléctrica o luz, que se aplica
para alimentación de algún sistema o para transmitir
algún tipo de señal de comunicación o control

Tipos de Cable?

Los cables de cobre más comunes en cableado estructurado son:

• UTP, Unshlelded Twisted Pair.

• FTP, Foil Twisted Pair (También llamado ScTP, Screened

Twisted Pair).

• STP, Shielded Twisted Pair.

• SSTP, Shielded Shielded Twisted Pair

NOTA: En todos los casos se trata de 4 pares Calibre, 24 AWG, 100

o 150 Ohms de impedancia

Tipos de Cable?

Los tres tipos de cable reconocidos por

ANSI/TIA/EIA 568A son:
 Par trenzado, cuatro pares, sin blindaje
(UTP) de 100 ohmios, 22/24 AWG.

 Par trenzado, dos pares, con blindaje
(STP) de 150 ohmios, 22 AWG.

 Fibra óptica, dos fibras, multimodo
62.5/125 mm.

40

Pares de un cable UTP

Par 1: Azul/Blanco Azul.
Par 2: Naranja /Blanco
Naranja.
Par 3: Verde/Blanco
Verde
Par 4: Marrón/Blanco
Marrón.

41

Categorías de un Cableado Estructurado.

Uso
Alambre telefónico trenzado no adecuado para la
Categoría transmisión de datos. Específica para la
1 transmisión de datos hasta 4 Mbps
2 Especifica para la transmisión de datos hasta 10
3 Mbps específica Para usar con redes token ring de
4 16 Mbps.
5 Específica para usarse con redes nuevas que
5e transmiten hasta 100 Mbps
6 Específica para usarse con redes nuevas que
7 transmiten hasta 165 Mbps
Específica para usarse con redes nuevas que
transmiten hasta 1000 Mbps
Categoría que esta en estudio.

Usos un cable Directo

Un cable directo se usa para conectar un:
 Router con un Switch.
 Router con un HUB.
 Hub con un Swithc.
 Hub con una PC.
 Switch con una PC.

Construyendo un Cable Directo

Conector 1 (568 A) Conector 2 (568 A)

1- Blanco Verde 1- Blanco Verde
2- Verde 2- Verde
3- Blanco Naranja 3- Blanco Naranja
4- Azul 4- Azul
5- Blanco Azul 5- Blanco Azul
6- Naranja
6- Naranja
7- Blanco Marrón
7- Blanco Marrón
8- Marrón
8- Marrón

Construyendo un Cable Directo
Conector 2(568 B)
Conector 1(568 B) 1- Blanco Naranja
1- Blanco Naranja 2- Naranja
2- Naranja 3- Blanco Verde
3- Blanco Verde 4- Azul
4- Azul 5- Blanco Azul
5- Blanco Azul 6- Verde
6- Verde 7- Blanco Marrón
7- Blanco Marrón 8- Marrón
8- Marrón

Acciones para elaborar un patch cord

Inserte el cable en el conector rj-45

Inspeccione la codificación con colores

Pruebe la continuidad de cable

CABLE CROSS-OVER

Usos un cable Cross-Over

Un cable cross-over se usa para conectar
un:
 Router con un Router
 Hub con un HUB.
 Switch con un Swithc.
 PC con una PC.
 Router con una PC.

Reconociendo los Pares de un Cable UTP

Par 1: Azul/Blanco
Azul.
Par 2: Naranja /Blanco
Naranja.
Par 3: Verde/Blanco
Verde
Par 4: Marrón/Blanco
Marrón.

Construyendo un cable CROSS-OVER

1. Ordenando los colores según la Norma 568-B y 568-A o 568-A 568-B

Conector 1 Conector 2
1- Blanco Naranja 1- Blanco Verde
2- Naranja 2- Verde
3- Blanco Verde 3- Blanco Naranja
4- Azul 4- Azul
5- Blanco Azul 5- Blanco Azul
6- Verde 6- Naranja
7- Blanco Marrón 7- Blanco Marrón
8- Marrón 8- Marrón

Construyendo un Cross-Over
2. Insertando en el Jack RJ-45, en un extremo norma 568-A y en el otro 568-B

568-B 568-A
PIN 1
PIN 8

Acciones para elaborar un case tone (utp jacks ) sin
uso de herramienta de crimpiado

One-Click Giga K5e K6
on 50x25 module

Herramientas necesarias

Herramientas K6

Herramientas K5e y ‘One-Click Giga’

Abriendo el jack

Abra el conector
Presionando los
seguros
Y abriendo ambos
clips
(“alas”)

Note que la parte
alta del
Ala es el lado del
seguro

66

preparacion del cable
Retire un mínimo de 30mm de cable usando un pelacables

Pelado del cable

< ----30mm------->
Ajuste la profundidad de corte del pelacables
de tal forma que el aislamiento de los condutores
internos no se dañe

Preparacion del cable

Separe los pares como se muestra. El cable Cat 5 UTP no
tiene la cruceta central mostrada

Cat 5e
Cat 6

Solo Para El Cat 6

Corte la cruceta con
una pinza o tijeras lo
más cerca posible de
la cubierta

Corte cada sección
de la cruceta
separadamente de
forma que los pares
permanezcan en su
compartimiento
individual.

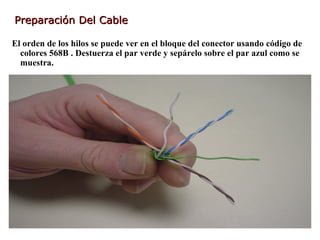

Preparación Del Cable

El orden de los hilos se puede ver en el bloque del conector usando código de
colores 568B . Destuerza el par verde y sepárelo sobre el par azul como se
muestra.

Orden De Los Conductores

Destuerza cada par en
secuencia inversa hacia la
cubierta y enderece cada
par en secuencia. Evite
cruzar los hilos al
máximo posible.

Coloque los conductores
en orden dependiendo de
si el cable entra por
arriba o por abajo del
conector.

Secuencia De Condutores En La Mano Derecha

Entrada superior del cable Entrada inferior del
568-B cable 568-B
Marron Naranja/Blanco
Marron/Blanco Naranja
Verde Verde/Blanco
Azul /Blanco Azul
Azul Azul/Blanco
Verde/Blanco Verde
Naranja Marron/Blanco
Naranja/Blanco Marron

Invierta el orden para sujetar el cable con la mano izquierda

Preparación De Los Hilos

Prepare los hilos en dos grupos
de cuatro

Asegúrese de que los hilos
están rectos y paralelos entre
sí

75

Preparación de los hilos (continuación)

Agrupe los hilos juntos. Sólo el par verde deberá
cruzar a cualquier otro

Preparación de los hilos (continuación)

Corte las puntas de los conductores en forma recta

Inserte los hilos en el bloque

Deslice los hilos en las guías como se muestra, después gire el
bloque, de forma que los hilos penetren en forma recta dentro
de los orificios.

El cable entra en la parte baja del
bloque

Posición de la cubierta del Cable

Jale los conductores
a través del bloque
hasta que la cubierta
del cable esté lo más
cerca posible del
bloque

La máxima distancia
entre el bloque y la
cubierta es de 13 mm

Se recomienda al
mínimo

Doble los conductores

Doble los
conductores sobre
las ranuras del
blque

Corte los
conductores hasta
el borde del bloque
con pinzas o tijeras

Coloque el bloque en el conector

Coloque el bloque en
el conductor en la
forma
correcta de acuerdo
a
las guías de
inserción
dentro del bloque

81

Cierre el conector

Cierre ambas
alas sobre
el conector
simultáneamente

Revise los hilos

Revise que el código de colores sea el correcto, que la
cubierta esté lo más cerca posible y que no haya pares
cruzados

Para re-usar el conector

Sólo para K6 y K5e

Abra las alas y ponga un
Para ‘One-Click destornillador en la ranura
Giga’, abra las alas y y levante el bloque
jale el cable

Parametros de Transmision

 Para asegurar que la instalación física está
100% libre de errores.

 Para poder demostrar objetivamente que la
instalación del cableado ha sido realizada
correctamente y poder garantizar la instalación.

 Para comparar las prestaciones de los
parámetros de transmisión de un enlace de
cableado estructurado instalado con los límites
definidos en un estándar.

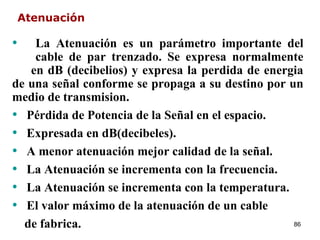

Atenuación

• La Atenuación es un parámetro importante del
cable de par trenzado. Se expresa normalmente
en dB (decibelios) y expresa la perdida de energia
de una señal conforme se propaga a su destino por un
medio de transmision.
• Pérdida de Potencia de la Señal en el espacio.
• Expresada en dB(decibeles).
• A menor atenuación mejor calidad de la señal.
• La Atenuación se incrementa con la frecuencia.
• La Atenuación se incrementa con la temperatura.
• El valor máximo de la atenuación de un cable
de fabrica. 86

Causas De La Atenuación

 Características eléctricas del cable.

 Materiales y construcción.

 Perdidas de inserción debido a terminaciones e
imperfecciones.

 Reflejos por cambios en la impedancia.
 Frecuencia (las perdidas son mayores a mayor frecuencia).

 Temperatura (incrementa un 0.4% por cada grado de
incremento para Categoría 5).

 Longitud del enlace.

 Humedad.
87

Diafonia (Crosstalk)

Es la corrupción de información por
interferencias electromagnéticas
causadas por tendidos eléctricos,
aparatos eléctricos cercanos, bucles
(madejas) en el cable, etc. Esto se
traduce como mínimo en una
ralentización de trafico de red, llegando
a interrumpirse totalmente en casos
extremos.
88

Impedancia

La impedancia es la
oposición total del cable a
corrientes en el par
probado (se compone de
los factores resistivos,
capacitivos, inductivos del
cable).

89

ACR (DIFERENCIA DE LA ATENUACION Y
DIAFONIA)
Es la diferencia entre la atenuación y la
diafonía.

Es un parámetro que solo se exige en
los estándares ISO/IEC.

Es la relación SEÑAL-RUIDO.

Es el parámetro que mejor indica la
calidad del enlace.
90

Perdidas De Retorno

 Son las variaciones de
impedancia durante la
transmisión. Si en una señal se
encuentra con una variación de
impedancia se reflejara una
pequeña parte de la misma.

91

Certificatión

 Es la parte NO FISICA y la mas
importante de un SCE.
 La certificación es lo que diferencia a
un SISTEMA de Cableado Estructurado
de un simple Cableado Estructurado.
 Para realizar una certificación de un
SCE se usa dispositivos como.

92

Equipos de Certification

 Fluke DSP 100/2000
 Fluke DSP 4000/7000
 Microtest Pentascanner+.
 Microtest Omniscanner.
 WIRESCOPE.

93

Porque Certificar?

 Porque los cimientos de una red de
datos sana es su sistema de
cableado estructurado.

 Porque los distintos equipos de red
se comunican entre sí mediante el
cableado.

 Porque cualquier comunicación entre
un dispositivo de red y otro depende
en última instancia de que el
cableado sea el correcto para las
aplicaciones de capas superiores.

Para que Certificar?

 Para asegurar que la instalación
física está 100% libre de errores.

 Para poder demostrar objetivamente
que la instalación del cableado ha
sido realizada correctamente y poder
garantizar la instalación.

 Para comparar las prestaciones de
los parámetros de transmisión de un
enlace de cableado estructurado
instalado con los límites definidos en
un estándar.

Tipos de certificación.

El TSB 67 define dos tipos de conexiones a
comprobar:

 El enlace de base (Basic Link): es la
conexión colocada por el instalador que
va de la toma mural al armario de
distribución.

 El enlace Canal (Channel Link): es la
conexión completa incluidos los
latiguillos de distribución y el latiguillo
que enlaza el puesto de trabajo.

96

Equipos de Probador de Continuidad

OmniScanner. Certificador de un
SCE para cableado UTP y de Fibra
Óptica.

OTDR.- Reflector Óptico por
División de Tiempo,
específicamente para FIBRA
OPTICA.

98

Sistemas de Puesta a Tierra

• Seguridad Personal
• Protección de los equipos
• Protección de altos voltajes
- Cortes de energía
- Relámpagos

• Disipar cargas electrostáticas
• Proveer una referencia de cero volts
99

Sistemas de Puesta a Tierra

NEC Articulo 100
– “Es una conexión conductora
intencional o accidental entre un
circuito eléctrico o equipo con la
tierra, o algún cuerpo conductor que
cumpla la misma función.”

Cableado estructurado

Más contenido relacionado

La actualidad más candente

Similar a Cableado estructurado

Último

Cableado estructurado

Notas del editor
