1. Integrantes:
Yendry Sánchez.
Fabián Vindas.
Jose Vega.
Profesor: Mauricio Vega.
Sección: 12-5

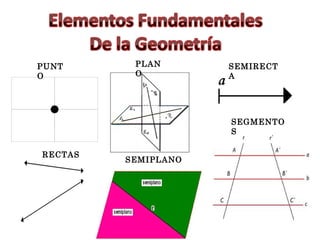

2. PUNT
O
PLAN
O
SEMIRECT
A
SEGMENTO
S
RECTAS SEMIPLANO

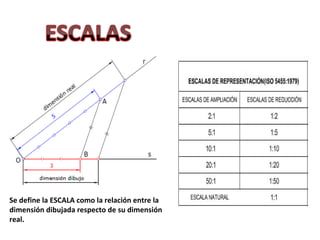

11. Se define la ESCALA como la relación entre la
dimensión dibujada respecto de su dimensión
real.

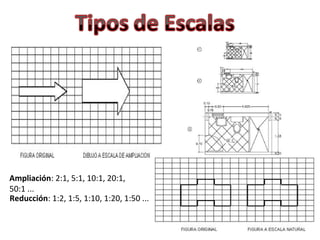

12. Ampliación: 2:1, 5:1, 10:1, 20:1,
50:1 ...
Reducción: 1:2, 1:5, 1:10, 1:20, 1:50 ...

13. Escala Numérica :
Representa la relación
entre el valor de la
representación y el
valor de la realidad.

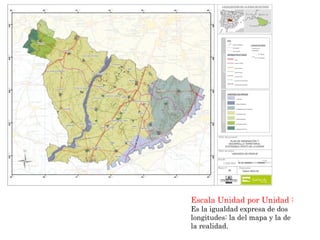

14. Escala Unidad por Unidad :
Es la igualdad expresa de dos
longitudes: la del mapa y la de
la realidad.

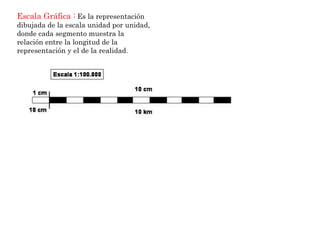

15. Escala Gráfica : Es la representación
dibujada de la escala unidad por unidad,
donde cada segmento muestra la
relación entre la longitud de la
representación y el de la realidad.

18. Reglas de rotulación:
• Ancho de la letra: queda a
juicio del rotulante.
• Alto de la letra: queda a juicio
del rotulante.
• Separación entre letras: se
toma el ancho de la letra y se
divide entre cuatro.
• Separación entre palabras: el
resultado de la separación entre
letras se suma tres veces.
• Separación entre líneas:
corresponde a la misma medida
del alto de la letra.

19. Escritura Cursiva
Escritura Derecha

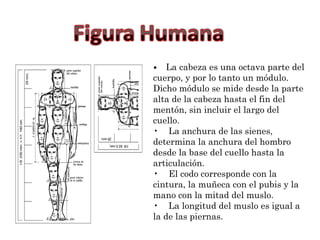

20. • La cabeza es una octava parte del
cuerpo, y por lo tanto un módulo.
Dicho módulo se mide desde la parte
alta de la cabeza hasta el fin del
mentón, sin incluir el largo del
cuello.
• La anchura de las sienes,
determina la anchura del hombro
desde la base del cuello hasta la
articulación.
• El codo corresponde con la
cintura, la muñeca con el pubis y la
mano con la mitad del muslo.
• La longitud del muslo es igual a
la de las piernas.

23. Coordinar los diferentes valores que el
color adquiere en una composición.

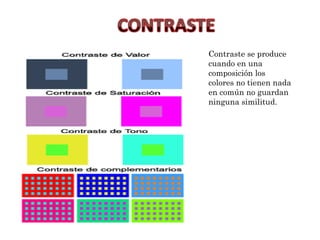

24. Contraste se produce
cuando en una
composición los
colores no tienen nada
en común no guardan
ninguna similitud.

25. Puntillismo: Puntillismo es
emplear en lugar de puntos
líneas paralelas muy juntas,
dibujadas siempre en la misma
dirección y con el mismo grosor.
Tizas pastel: Se utilizan para dar una
mejor presentación y calidad a los
dibujos la cual es muy fácil de usar y
utiliza muy poco tiempo

26. Lápiz de color :se pueden utilizar para
dar dar gran cantidad graduación de de
tonos.
Carboncillo: El carboncillo
permite la realización de una
extensa gama de tonos que abarcan
desde los mas sutiles grises a los
negros mas profundos.

27. Plumilla: Utilizada para dar calidad
remarcando el dibujo con tinta y dando
un aspecto limpio al dibujo
Acuarela : Usada para dar gran
cantidad de tonos el cual se diluye
formando tono únicos
Pero esta requiere una hoja
especial y se debe tener algo de
experiencia para usarla
