1. UNIVERSIDAD ESTATAL PENÍNSULA
DE SANTA ELENA
SISTEMA NACIONAL DE NIVELACIÓN Y
ADMISIÓN
TEMA:
EXTRACION DE PETRÓLEO CON EL USO DE BALANCINES
Y SU IMPACTO DE PRODUCCIÓN DE LA EMPRESA
PACIFPETROL DE LA PARROQUIA DE ANCON PROVINCIA
DE SANTA ELENA
AUTORES:
TOMA
LÁ MUÑOZ JAIRO GUILLERMO
POZO BAQUE ARELYS RAQUEL
SUÁREZ ASENCIO JUAN DANIEL
VIDAL BORBOR ANTHONY MARCELO
GÓMEZ PINCAY MAJORIE TATIANA
Ingeniería en Petróleo
DOCENTE:
ING. JAIME DAVID VILLACIS LASCANO
LA LIBERTAD - SANTA ELENA – ECUADOR
AGOSTO – 2014

2. INDICE GENERAL
Contenido
EXTRACION DE PETRÓLEO CON EL USO DE BALANCINES Y SU IMPACTO DE PRODUCCIÓN,
EN LA PARROQUIA DE ANCON PROVINCIA DE SANTA ELENA ......................................... I
INDICE GENERAL ........................................................................................................ II
Índice ............................................................................. Error! Bookmark not defined.
CAPÍTULO I .................................................................................................................1
ANÁLISIS DE CRITERIOS............................................................................................1
Identificación y selección del problema.................................................................1
Causa y Efecto ............................................................................................................2
Prioridades y Orden jerárquico ....................................................................................1
Descripción .............................................................................................................2
Cambios y secuencias ..............................................................................................5
Justificación de la Investigación ...................................................................................7
Síntesis ...................................................................................................................1
Evaluación ..............................................................................................................1
CAPÍTULO II ................................................................................................................2
RED DE CONCEPTOS BÁSICOS ......................................................................................2
Construcción del sistema de variables ......................................................................2
Bases teóricas .........................................................................................................3
Extracción del petróleo ........................................................................................3
Producción Petrolera...............................................................................................4
Balancín ..............................................................................................................4
Perforación de los pozos ......................................................................................5
El bombeo mecánico............................................................................................5
FUNCIONAMIENTO ..............................................................................................5
PARTES ...............................................................................................................6
Bombeo mecánico. ..............................................................................................6
Unidad de Bombeo: .............................................................................................7
Tipos de Unidades de Bombeo: ............................................................................7
Motor: ................................................................................................................7
Cabillas: ..............................................................................................................7
Bomba de Sub-suelo: ...........................................................................................7

3. Hidráulico: ..........................................................................................................8
Funcionamiento y mantenimiento la unidad de bombeo........................................8
Componentes de un Sistema de Bombeo Mecánico...............................................8
Motor de la Unidad de Bombeo Mecánico ............................................................8
Equipos de subsuelo ............................................................................................9
Bomba de Subsuelo .............................................................................................9
Componentes principales de la bomba de subsuelo ...............................................9
CAPÍTULO III ............................................................................................................. 11
PROPONER SOLUCIÓN............................................................................................... 11
Alternativas de solución ........................................................................................ 11
ÁRBOL DE SOLUCIONES ......................................................................................... 11
Título.................................................................................................................... 11
Objetivos .............................................................................................................. 12
General ............................................................................................................. 12
1. - Conocer sobre la situación petrolera en la empresa pacifpetrol así como su
comercialización y transporte a nivel nacional e internacional. ................................... 12
Específicos ........................................................................................................ 12
1. Conocer sobre las funciones que operan actualmente en pacifpetrol, y su resultado
en la economía Ecuatoriana....................................................................................... 12
2. Conocer quienes se hallan mayormente beneficiados con el recurso del petróleo en el
Ecuador, y como se encuentran estructuradas dichas ventajas. ................................... 12
Beneficios y bondades de la solución...................................................................... 13
Procedimiento................................................................................................... 13
Gastos de la investigación...................................................................................... 13

4. CAPÍTULO I
ANÁLISIS DE CRITERIOS
Cuando el terreno no presenta una estructura igual en su superficie que en el
subsuelo por ejemplo, en desiertos, en selvas o en zonas pantanosas, los
métodos geológicos de estudio de la superficie no resultan útiles, por lo cual
hay que emplear la Geofísica.
Identificación y selección del problema
Observación

5. Cuadro No.- 1 Observación
Observación
Variables Tipo Características
Terreno Cualitativa Derrame de crudo
Calles Cualitativa Mal Estado
Población Cualitativa Urbana
No.- de habitantes Cuantitativa 400
Género Cualitativa Masculino y Femenino
Tipo de Viviendas Cualitativa Mixtas
Presencia de luminarias Cualitativa Si
Servicios Básicos Cualitativa Luz – Agua
Seguridad Cualitativa Seguridad Policial
Presencia de basura y
Maleza
Cualitativa Si
Fuente: parroquia san José de Ancón – Sta. Elena
Elaborado por: Tómala Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel,
Vidal Borbor Anthony Marcelo, Gómez Pincay Majorie Tatiana
Causa y Efecto
Cuadro No.- 2 Causa y Efecto
Causa Efecto
Mantenimiento
Deterioro y daños en maquinaria
pesada
Vías angostas Caos vehicular
Seguridad de la empresa Áreas restringidas
Uso de provisiones de trabajos
Fuente: parroquia san José de Ancón – Sta. Elena
Elaborado por: Tomalá Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel,
Vidal Borbor Anthony Marcelo, Gomez Pincay Majorie Tatiana

6. Prioridades y Orden jerárquico
Cuadro No.-3 Tabla de Prioridad y orden Jerárquico
Criterios de Prioridad Causas
Variable Característica
Maleza y
basura
Daños por el
área de
trabajo
Mal olor
Vías
angostas
Carreteras
en mal
estado
Déficit de
mantenimiento
en la
recolección de
la basura
Ausencia
de
seguridad
policial
Medio ambiente
Agua       
Suelo       
Aire       
Salud
y
Seguridad
Área Personal       
Área Social       
Aislamiento de Pozo       
Flora y Fauna.
Animales       
Vegetación       
Total 7
6 3 2 4 8 3
Fuente: parroquia san José de Ancón – Sta. Elena
Elaborado por: Tómala Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel, Vidal Borbor Anthony Marcelo, Gómez Pincay Majorie Tatiana

7. Árbol de Problemas
Gráfico No.-1 Árbol de Problemas
Poca
Extracción y
producción
del crudo
Poca
movilización
del crudo
Mal Uso de
balancín y
Pérdida de
tiempo
Laboral.
Pozos
inactivos para
la extracción
del crudo
El uso de balancines y su impacto en la producción
Reducidos
números de
balancines
Daños
vehiculares
Disminución
de
capacitación al
personal sobre
extracción o
uso de
balancines
Baja
productividad
y reactivación
del pozo
Fuente: Parroquia san José de Ancón – Sta. Elena
Elaborado por Tomalá Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel,
Vidal Borbor Anthony Marcelo, Gomez Pincay Majorie

8. Descripción
La extracción del petróleo se realiza en el
subsuelo, tanto en tierra firme como en el
mar. El sistema utilizado es el mismo en
ambos casos. Se perfora el suelo mediante
la rotación de una broca de acero o de
acero con punta de diamante. Los trozos de
roca se sacan del pozo bombeando a
través de la tubería de perforación un
material llamado lodo, que es una
combinación de sustancias químicas y
agua que hace subir la roca. Cuando se encuentra petróleo, la extracción
puede realizarse empleando diversos métodos: aprovechar el flujo
natural, inyectar gas por debajo del nivel del fluido, emplear bombas
hidráulicas o eléctricas, etc.
Pudimos observar que para poner en marcha un pozo a producir se baja
una especie de cañón y se perfora la tubería de revestimiento a la altura
de las formaciones donde se encuentra el yacimiento. El petróleo fluye
por esos orificios hacia el pozo y se extrae mediante una tubería de
menor diámetro, conocida como tubing o tubería de producción.
El petróleo extraído
generalmente viene
acompañado de sedimentos,
agua y gas natural, por lo que
deben construirse
previamente las facilidades
de producción, separación y
almacenamiento. Una vez separado de esos elementos, el petróleo se
envía a los tanques de almacenamiento y a los oleoductos que lo
transportarán hacia la refinería, El gas natural asociado que acompaña al

9. petróleo se envía a plantas de tratamiento para aprovecharlo en el mismo
campo y/o despacharlo como "gas seco" hacia los centros de consumo a
través de gasoductos.
El petróleo se encuentra sectorizado, es decir que no está en todas partes
donde se hacen perforaciones, esto conlleva a buscar distintos tipos de
transporte desde donde se localiza hasta donde se procesa para extraer
sus derivados ya sean de lugar altos o de difícil acceso.

10. Comparación y relación
Cuadro No.-3 Comparación y relación
Variable Elementos –
Características
Comparación Relación
Contaminación Suelo Aire
Semejante Vitales
Diferente Funciones
Ambientales
Servicios
Básicos
Agua Luz
Semejante Necesario para la
vida familiar
Diferente
Por los servicios a
brindar
Transporte Pesado Liviano
Semejante Movilización
Diferente Peso del Vehículo
Fuente: Parroquia San José de Ancón – Sta. Elena.
Elaborado por: Tomalá Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel,
Vidal Borbor Anthony Marcelo, Gomez Pincay Majorie Tatiana

11. Cambios y secuencias
En el momento de la
extracción y la
transportación del crudo ya
sea accidental o
intencionalmente. Se
produce un derrame en lo
que es nuestro suelo
Los efectos sobre el suelo son: la degradación de una gran superficie del
terreno conformada básicamente por pozos, baterías, red de caminos y
piletas de purga. Esto es debido al alisado y desmalezado del terreno, y a
la operación y el desplazamiento de equipos pesados. Los derrames de
petróleo y los desechos producidos por la extracción misma alteran el
sustrato original de implantación de las especies vegetales, provocando la
inutilidad de sus suelos durante años.
Esto provoca efectos desfavorables sobre el hombre, así como también
sobre el planeta. Afecta en forma directa al suelo, agua, aire, y a la fauna
y la flora. La problemática tuvo inicio desde que sé que se comenzó la
extracción del crudo, ya que en cada pozo que extraían dicho
hidrocarburo no había un debido control sobre como lo hacían, podemos
observar en la imagen en uno de
los tantos pozos que visitamos este
derrame del crudo en el suelo. Ya
que en el transcurso de los años
vemos el deterioro que hay por el
sector como ambientes áridos, y
aún más cuando hay el derrame en
sí.
A su vez la simple transportación de hidrocarburos a sus respectivos
reservorios produce accidentes con graves.

12. Clasificación Jerárquica
Gráfico No.-2 Clasificación Jerárquica
Extraccion Del Petroleo
Tipos de
Balancines
Uso de
Maquinarias
Transportacción
Producción
Contaminación

13. DAÑOS EN EL
SECTOR
MEDIO
AMBIENTE
AIRE AGUA SUELOS
TRANSPORTE
LIVIANOS PESADOS
SALUD
AREA
PERSONAL AREA SOCIAL
SEGURIDAD
AISLAMIENTOS
DE POZOS
Justificación de la Investigación
Gráfico No.-3 Análisis
Fuente: Parroquia San José de Ancón – Sta. Elena.
Elaborado por: Tómala Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel, Vidal Borbor Anthony Marcelo, Gómez Pincay Majorie Tatian

14. Síntesis
La problemática existente en la empresa pacifpetrol en la parroquia San
José de Ancón relacionado con la extracción del crudo debido a su
derrame en el momento de su extracción y transportación ya que incita
daños ambientales principalmente en el suelo .
Para llegar a una reserva subterránea de petróleo se perfora el terreno
con una especie de un enorme taladro formado por una broca gruesa de
acero que es aplicado al extremo de una barra metálica .Esta barra es
sostenida por una torre de metal de gran altura gira accionada por un
motor y perfora el suelo penetrando en el profundamente .A medida que
el suelo es holadado, se va introduciendo en el orificio una tubería para
impedir que las paredes se derrumben .Así se va excavando un pozo
cada vez más profundo.
Evaluación
La siguiente investigación será evaluada atendiendo cinco parámetros
específicos y que se detallan a continuación:
CLARO.- Porque es explícito de tal manera que el lector pueda
comprender las causas del problema.
DELIMITADO.- Se analizan la extracción del crudo en la empresa
pacifpetrol de la parroquia San José de Ancón
EVIDENTE.- Ya que el proyecto se basa en un problema real sobre el
derrame del crudo y contaminación al momento de su extracción,
transportación y producción.
FACTIBLE.- Porque existen algunas propuestas de solución al problema
de la contaminación, el proyecto se basa a reducir a gran escala el
derrame del crudo, utilizando métodos modernos.
RELEVANTE.- Nos otorga un mejoramiento al lugar afectado contando
con métodos diferentes ayudando así al trabajador y al ambiente del
sector.

15. CAPÍTULO II
RED DE CONCEPTOS BÁSICOS
Construcción del sistema de variables
Cuadro No.- 6 Sistema de variables
Variables Dimensión Indicador
Petróleo
Balancines
Eléctricos
Gas
Producción
exportada
Importada
Bienestar
Seguridad
Industrial
Accidentes
Incidentes
Fuente: parroquia san José de Ancón – Sta. Elena
Elaborado por Tomalá Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suárez Asencio Juan Daniel,
Vidal Borbor Anthony Marcelo, Gomez Pincay Marjori

16. Bases teóricas
Extracción del petróleo
El proceso de extracción de petróleo es un método sencillo de explicar.
En cuanto se localiza un yacimiento, se perfora el terreno, cavando un
pozo, hasta llegar al petróleo. En ese instante se instala una torre
metálica de unos 50 metros de altura aproximadamente para avanzar en
la extracción del petróleo.
Si no hay ningún problema, lo normal es que el oleoducto que se conecta
a través del pozo permita la obtención de la materia para su tratamiento.
Una vez se ha conseguido la extracción, viene el proceso de eliminación
de compuestos innecesarios, y que obstaculizan la formación del petróleo,
por lo que hay que usar unas técnicas determinadas para ello, como la
extracción mediante bombas, inyección de agua o de gas. Además, hay
otras técnicas menos utilizadas, pero que son útiles para este proceso.
Los componentes que forman el petróleo se separan, y dan lugar a
muchos otros productos, que son de baja solubilidad.

17. Producción Petrolera
El Banco Central del
Ecuador informa
hasta marzo del
2013 que la
producción total a
nivel nacional de
petróleo fue de
15.630,8 barriles
(11.647,0 barriles
por las empresas públicas y 3.983,8 barriles por las compañías privadas),
cifra mayor en comparación con la producción total del año 2011 y 2012.
Su producción promedio diaria para el mes de marzo fue de 504,2
barriles. La producción total de los derivados fue de 5.424,5 barriles, entre
los que están: gasolina súper, gasolina extra, diésel, fuel oil #4, fuel oil #6,
gas licuado de petróleo, entre otros. Para conocimiento del lector la
empresa pública que mayor contribuyó a la producción de petróleo fue
Petroamazonas EP.
Balancín
El petróleo extraído generalmente viene acompañado de sedimentos,
agua y gas natural, por lo que deben construirse previamente las
facilidades de producción, separación y almacenamiento.
Una vez separado de esos elementos, el petróleo se envía a los tanques
de almacenamiento y a los oleoductos que lo transportarán hacia la
refinería.

18. El gas natural asociado que acompaña al petróleo se envía a plantas de
tratamiento para aprovecharlo en el mismo campo y/o despacharlo como
"gas seco" hacia los centros de consumo a través de gasoductos.
Perforación de los pozos
La única manera de saber realmente si hay petróleo en el sitio donde la
investigación geológica propone, es mediante la perforación de un hueco
o pozo.
La profundidad de un pozo depende de la región y de la profundidad a la
cual se encuentre la estructura geológica o formación seleccionada con
posibilidades de contener petróleo. De acuerdo con la profundidad
proyectada del pozo, las formaciones que se van a atravesar y las
condiciones propias del subsuelo, se selecciona el equipo de perforación
más indicado.
El bombeo mecánico es un procedimiento de succión y transferencia
casi continua del petróleo hasta la superficie, considerando que el
yacimiento posee una determinada presión, la cual es suficiente para que
el petróleo alcance un determinado nivel en el pozo.
FUNCIONAMIENTO
La bomba se baja dentro la tubería de producción y se asienta en el fondo
con el uso de empacaduras. La bomba es accionada por medio de las
varillas que le transmiten el movimiento desde el aparato de bombeo (éste
consta de un balancín al cual se le transmite el movimiento de vaivén por
medio de la biela y la manivela, éstas se accionan a través de una caja
reductora movida por un motor).

19. PARTES
Motor.
· Manivela.
· Contrapeso.
· Balancín.
· Cabezote.
· Rienda.
· Vástago pulido.
· Prensa estopa.
· Cabezal.
· Tubería de educción.
· Varilla de succión.
· Revestidor.
· Válvula vieja.
· Bomba.
· Válvula fija.
· Yacimiento
Bombeo mecánico.
El bombeo mecánico es un procedimiento de succión y transferencia casi
continua del petróleo hasta la superficie.
La unidad de superficie imparte el movimiento de sube y baja a la sarta de
varillas de succión que mueve el pistón de la bomba, colocada en la sarta
de producción, a cierta profundidad del fondo del pozo.
Este método consiste fundamentalmente en una bomba de subsuelo de
acción reciprocante, abastecida con energía suministrada a través de una
sarta de varillas. La energía proviene de un motor eléctrico o de

20. combustión interna, la cual moviliza una unidad de superficie mediante un
sistema de engranajes y correas.
Unidad de Bombeo:
Es una unidad integrada cuyo objetivo es cambiar el movimiento angular
del eje del motor a reciproco vertical, a la velocidad apropiada con el
propósito de accionar la sarta de cabillas y bomba de subsuelo.
Tipos de Unidades de Bombeo:
Pueden dividirse en los siguientes tipos básicos:
 Balancín API
 Hidráulico
 Rotativo
Motor:
Equipo que suministra el movimiento y potencia a la unidad de bombeo
para levantar los fluidos del pozo. Este puede ser un equipo de
combustión interna o eléctrico siendo este último el de mayor utilización
en la industria.
Cabillas:
Elemento de conexión entre la unidad de bombeo, instalada en la
superficie y la bomba de sub-suelo. Mediante de esta se transmite el
movimiento reciproco vertical a la bomba para el desplazamiento del
fluido generalmente son productos de acero y por lo tanto poseen
propiedades de masa y elasticidad.
Bomba de Sub-suelo:
Es una bomba de pistón de
desplazamiento positivo, desde su
profundidad de instalación hasta la
superficie, que funciona por diferenciales
de presión mediante bolas y asientos,

21. para permitir la entrada y sello de fluido en ciclos periódicos
sincronizados.
Hidráulico:
Estas unidades de bombeo consisten en sistemas que conectan varios
componentes con nuevos diseños y utilizan, principalmente, la fuerza
hidráulica para trasmitir energía a la bomba de sub-suelo a través de la
cabilla
Funcionamiento y mantenimiento la unidad de bombeo.
La mayoría de los pozos de petróleo activos marginales están
produciendo los pozos que se han convertido a los sistemas de la
elevación. El porcentaje de pozos en la elevación mecánica es tan grande
que todos los pozos en muchos campos están en unidades de bombeo.
Este método de elevación artificial es tan confiable y de fácil
funcionamiento que muchas bombas del campo prefieren el excedente
mecánico de la elevación que cualquier otro sistema artificial de
producción.
Componentes de un Sistema de Bombeo Mecánico
1. El Motor
2. Equipo de bombeo de superficie: Estructura y balancín; Motor; Caja
reductora.
3. Tubería o tubing
4. Sarta de varillas
5. Bomba de Subsuelo
Motor de la Unidad de Bombeo Mecánico
La función del motor de la Unidad de Bombeo Mecánico es suministrar a
la instalación energía mecánica la cual eventualmente es transmitida a la
bomba y usada para levantar el fluido. El motor seleccionado para una
instalación debe tener suficiente potencia de salida para levantar el fluido

22. a la tasa deseada desde el nivel de fluido de trabajo en el pozo.
Balancín Petrolero
El balancín petrolero es soportado cerca del centro de gravedad por una
estructura llamada el poste maestro, el movimiento es transmitido al
balancín por la viela y este a su vez es movido por el crack. La distancia
entre la unión de crack y la biela determina la longitud de la carrera del
varillon.
Función del Balancín Petrolero
La principal función es almacenar energía en la carrera descendente, y
entregar energía en la carrera ascendente.
Equipos de subsuelo
Bomba de Subsuelo
Las funciones de la bomba son:
 Recibir el fluido desde la formación hacia dentro de la sarta de
producción.
 Levantar el fluido hacia la superficie.
Componentes principales de la bomba de subsuelo
 Barril de trabajo
 Pistón
 Stading valve (válvula estacionaria)
 Traveling valve (válvula viajera)
Ventajas del Sistema de Bombeo Mecánico de Petróleo

23.  Fácil de operar y de hacer mantenimiento
 Se puede cambiar fácilmente de rate de producción por cambio en
la velocidad de bombeo o stroke.
 Puede bombear el pozo a una muy baja presión de entrada para
obtener la máxima producción.
 Usualmente es la más eficiente forma de levantamiento artificial.
 Se puede fácilmente intercambiar de unidades de superficie.
 Se puede usar motores a gas como movedores primarios si la
electricidad no está disponible.
 Se puede usar la bomba con el control apagado para minimizar la
carga del fluido, costos de electricidad y las fallas de varilla.
Desventajas del Sistema de Bombeo Mecánico de Petróleo
 Es problemático en pozos con
alta desviación.
 No puede ser usada en pozos
por los grandes equipos de
superficie y la limitada capacidad
de producción es comparada con
otros métodos.
 No puede funcionar con excesiva
producción de arena.
 La eficiencia volumétrica cae
drásticamente cuando se tiene
gas libre.
 Es obstrusivo en áreas urbanas.

24. CAPÍTULO III
PROPONER SOLUCIÓN
Alternativas de solución
Gráfico No.-4 Alternativas de solución
ÁRBOL DE SOLUCIONES
MAYOR
PRODUCCIÓN
DEL CRUDO
BUENA
MOVILIZACION
DEL CRUDO
MEJORAMIENTO
DEL USO DE
BALANCINES
EL ESTADO
DE AREA EN
MAL ESTADO
El uso de balancines y su impacto en la producción
Aumento de
números de
balancines
BUEN ESTADO DE
LOS VEHICULOS
DE
TRANSPORTACION
PERSONAL
CAPACITADOS
PARA EL USO DE
BALACINES
REPARACION
DE
MAQUINARIAS.
Fuente: Parroquia San José de Ancón – Sta. Elena
Elaborado por: Tomalá Muñoz Jairo Guillermo, Pozo Baque Arelys Raquel, Suarez Asencio Juan Daniel, Vidal
Borbor Anthony Marcelo, Gomez Pincay Marjorie
Título
EXTRACION DE PETRÓLEO CON EL USO DE BALANCINES Y SU IMPACTO DE
PRODUCCIÓN DE LA EMPRESA PACIFPETROL DE LA PARROQUIA DE ANCON
PROVINCIA DE SANTA ELENA

25. Objetivos
General
1.- Mejorar la extracción del petróleo con el uso de balancines con el fin
de aumentar la producción de barriles de la empresa
Específicos
1. mejorar la capacitación del personal
2. aumentar la producción de barriles de petróleo con el fin de evitar el
desvastecimiento de los derivados del petróleo.
3. Analizar los diversos sistemas de explotación que actualmente son
tratados de forma inadecuada y con grandes deficiencias en el ámbito
estatal.
Solución
 Demostrar el mejoramiento de la extracción del petróleo mediante
el uso de balancines eléctricos y a gas natural.
 Evitar la el derrame del crudo a gran escala utilizando métodos
más avanzados o de última tecnología
Se recomienda………
Que el uso de balancines
Q la capacitación del personal técnico mejora la técnica de
rendimiento de extracción del crudo

26. Beneficios y bondades de la solución
 Es uno de los métodos más utilizados en casi todas las empresas
que comercializan dicho hidrocarburo uno de los beneficios de la
utilización del balancines es una mayor productividad
 Todos estos usos ayudan al hombre a vivir de una manera más
cómoda y le facilitan el trabajo y la existencia. Pero el petróleo
también deja otros beneficios que se convierten en recursos
económicos para financiar obras que dan bienestar a las
comunidades.
Procedimiento
La maqueta a elaborar será a base de madera de un tamaño promedio,
compramos los materiales requeridos
1. Madera
2. Tinte
3. Blancola
4. Lija
Dibujamos planos en una tabla de madera
Tomamos las mediadas respectivas para cada parte de la misma
Recortar cada pieza y luego unirlas para haci darle forma al balancín y
sus partes
Cuando ya está completamente armada o lista se procede a pintarlo para
asimilarlo a un balancín real, nuestra maqueta será elaborada y
presentada el dia de la sustentación del proyecto con el fin de demostrar
que el tema propuesto es correcto.
Gastos de la investigación

27. RECURSOS DETALLE CANTIDAD
COSTO
UNITARIO TOTAL
Humano
Investigadores 5 0.00 0.00
Diseñador de Maqueta 1 60,00 60,00
Digitadores 1 10,00 10,00
Movilización
La Libertad- Ancón 5 1.00 5.00
Ancón- La Libertad 5 1,00 5,00
Materiales y
suministros
Hojas 100 0,05 5,00
Impresiones B/N 1 4,00 4,00
Impresiones a Color 1 8.00 8.00
Carpetas 4 0,30 1,20
Cd 2 0.50 1,00
Esferos 4 0,40 1,60
TOTAL 100.80

30. Declaratoria de asentamiento urbano arquitectónico e industrial de ancón
como patrimonio de la nación
Reservorios del crudo en aquellos tiempos de anglo

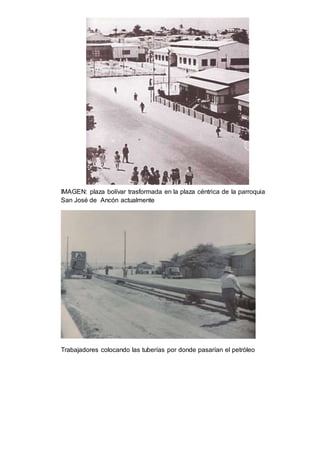

31. IMAGEN: plaza bolívar trasformada en la plaza céntrica de la parroquia
San José de Ancón actualmente
Trabajadores colocando las tuberías por donde pasarían el petróleo

32. IMAGEN trabajadores utilizando las maquinarias pesadas de dicha época
IMAGEN: actividad petrolera (anglo)

33. Parte céntrica en aquella época
Boceto del mural del sindicato de trabajadores de anglo (1976)

34. Pozo inactivo (sin petróleo)
Derrame del crudo en el suelo contaminación directa

35. Balancín eléctrico fijo
Balancín a gas movible

36. Estación de gas natural vehicular
Otra forma de extracción del crudo

37. Maqueta de un balancín petrolero
