1. PROYECTO
ELABORACION DE REPRESAS
I. OBJETIVO
Elaborar dos represas para la región XYZ la cual tiene como fecha inicial 05/10/15
II. CONSIDERACIONES
La empresa que gano la licitación establece que el horario para su personal ejecutor es de
lunes a viernes en un jornal de 8 horas, no se toma en consideración feriados y el pago es
único.
III. EDT (ESTRUCTURA DEL TRABAJO)
Se detalla la estructura del proyecto en sus diferentes fases y paquetes de trabajo
PROYECTO:
REPRESAS
MOV. TIERRAS
CORTE DE
MATERIAL
SUELTO
CORTE DE
MATERIAL
ROCOSO
RELLENO CON
MATERIAL
PROPIO
RELLENO CON
MATERIAL
SELECCIONADO
ESTRUCTURAS
CANAL
EXCAVACION DE
ZANJAS
CONCRETO EN
LA BASE
ACERO FY 4200
ENCOFRADO EN
ALAS
CONCRETO EN
ALAS
REPRESA 1
NORTE
EXCAVACION DE
ZANJAS
ACERO FY 4200
ENCOFRADO DE
ZANJAS
CONCRETO
F´C=245
REPRESA 2 SUR
EXCAVACION DE
ZANJAS
ACERO FY 4200
ENCOFRADO DE
ZANJAS
CONCRETO
F´C=245

2. IV. CRONOGRAMA DEL PROYECTO
Se detalla la duración de las tareas con su respectiva secuencia

3. V. TABLA DE RECURSOS
En la presente tabla se detallan los recursos a utilizar colocando como detalle su unidad de
medida y precio unitario.
VI. TABLA DE ASIGNACION DE RECURSOS
En la presente tabla se detalla la distribución de los recursos en cada una de las tareas del
cronograma.
ACTIVIDADES
OP
PEON
MAQ1
MAQ2
ACERO
MADERA
CEMENTO
ARENA
GRUESA
PIEDRA
CHANCADA
AGUA
MOV DE TIERRAS
INICIO MT
CORTE MAT SUELTO 2 4 1
CORTE MAT ROCOSO 2 4 1
RELLENO MAT PROPIO 2 4 1
RELLENO MAT SELECC 2 4 1
FIN MT
ESTRUCTURAS
CANAL
INICIO CANAL
EXCAVACION 2 5
CONCRETO BASE 2 4 200 10 10 4
ACERO 2 1500
ENCOFRADO 2 1500
CONCRETO ALAS 2 4 400 20 20 8
FIN CANAL
REPRESA 1
INICIO R1
EXCAVACION 2 5 1
ACERO 2 15000
ENCOFRADO 2 15000
CONCRETO 2 4 1 500 25 25 9
FIN R1
REPRESA 2
INICIO R2

4. EXCAVACION 2 5 1
ACERO 2 20000
ENCOFRADO 2 20000
CONCRETO 2 4 1 600 30 30 12
FIN R2
VII. FASE DE PLANIFICACION (LINEA BASE)
En esta fase se elabora el diagrama de Gantt según cronograma inicial y se distribuyen los
recursos de acuerdo a la tabla de asignación de recursos inicial.
Como resultados iniciales obtenemos lo siguiente
Duración del proyecto: 55 días
Inicio: lunes 05/10/15
Fin: viernes 18/12/15
Costo total: S/. 388 340
Valor planeado: PV (CPTP)
VALOR PLANIFICADO 25% 50% 75% 100%
VALOR ACUMULADO S/.33,337.50 S/.115,933.00 S/.272,830.21 S/.388,340.00
Se establece la línea base del proyecto

5. VIII. FASE DE SEGUIMIENTO Y CONTROL
Posteriormente, se realizan los siguientes cambios durante la ejecución del proyecto
1. Error de rendimiento en las actividades de excavacion, el rend 2 es la mitad del rend 1
2. Error de metrado en el acero de canal, el metrado aumento en 50%
3. Error de metrado en el acero de R1, el metrado disminuyo en 20%
4. Error de metrado en el encofrado de R1, el metrado disminuyo en 50%
5. Error de metrado en el encofrado d R2, el metrado aumento en 20%
Por lo tanto, las variaciones son la siguientes:
1. Excavacion en canal Duracion: 10 dias
Excavacion en R1 Duracion: 20 dias
Excavacion en R2 Duracion: 30 dias
2. Acero en canal Duracion: 7.5 dias Acero:2250
3. Acero en R1 Duracion: 8 dias Acero:12000
4. Encofrado en R1 Duracion: 5 dias Madera:7500
5. Encofrado en R2 Duracion: 18 dias Madera: 24000
Como resultado general se obtiene lo siguiente:
Duración del proyecto: 73 días
Inicio: lunes 05/10/15
Fin: mierc 13/01/16
Costo total: S/. 392 562

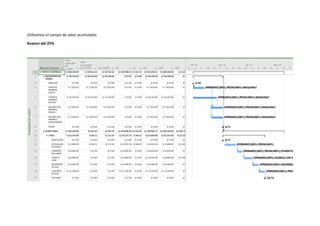

6. Utilizamos el campo de valor acumulado:
Avance del 25%

7. Avance del 50 %:

8. Avance al 75%:

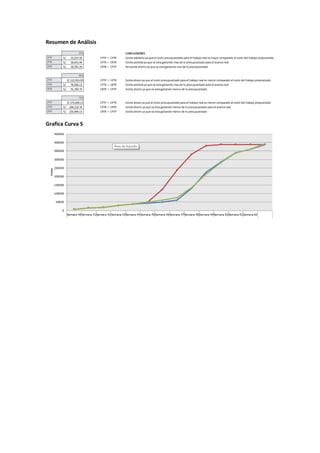

9. Resumen de Análisis
Grafica Curva S
