Este documento describe un proyecto de construcción para ampliar una pista en un aeropuerto internacional que maneja 150,000 movimientos por año. El proyecto se llevará a cabo en tres fases durante 18 meses y requerirá el uso continuo de la otra pista durante la construcción. El documento instruye a los participantes a identificar los peligros asociados con cada fase del proyecto utilizando técnicas como lluvia de ideas, y completar una tabla para enumerar los tipos de operaciones, peligros genéricos, componentes espec

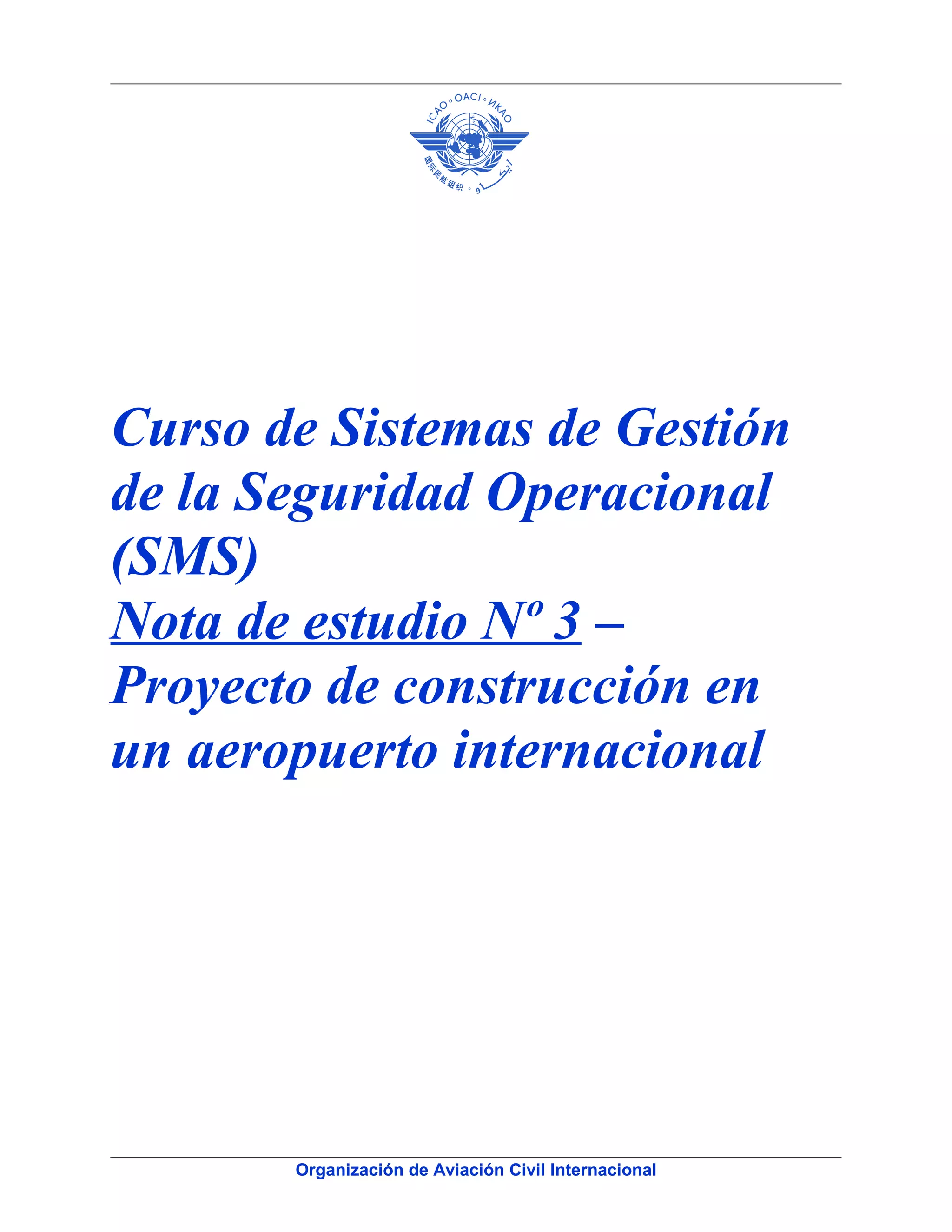

1. Curso de Sistemas de Gestión
de la Seguridad Operacional
(SMS)
Nota de estudio Nº 3 –
Proyecto de construcción en
un aeropuerto internacional
Organización de Aviación Civil Internacional

2. Organización de Aviación Civil Internacional

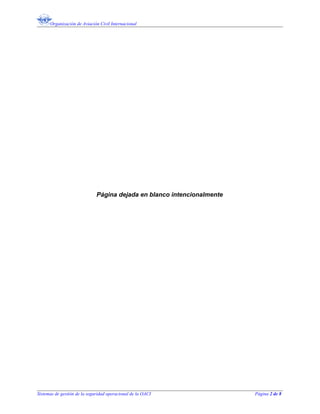

Página dejada en blanco intencionalmente
Sistemas de gestión de la seguridad operacional de la OACI Página 2 de 8

3. Organización de Aviación Civil Internacional
CURSO DE SISTEMAS DE GESTIÓN DE LA SEGURIDAD
OPERACIONAL (SMS)
Ejercicio 04/01 – Proyecto de construcción en un aeropuerto internacional
Escenario
Proyecto de construcción para re-pavimentar una de las dos pistas cruzadas en un
aeropuerto internacional (150.000 movimientos por año). La realización del proyecto está
programada en tres fases.
Alcance del trabajo de construcción
• Fase 1:
o Ensanchar la pista 17-35 de 45 a 60 metros desde un punto 200 m desde la
intersección de la pista 10-28, además de reforzar su fuerza portante (asfalto
a concreto) a fin de incrementar su índice clasificación de pavimento (PCN).
o Tiempo estimado para completar el trabajo de ensanche:
• Siete (7) meses.
© OACI 2009 Nota de estudio Nº 3 (Revisión Nº 13 – 06/05/09) Página 3 de 8

4. Organización de Aviación Civil Internacional
• Fase 2:
o Ensanchar la parte de la pista 17-35 de 45 a 60 metros desde un punto 200
m desde la intersección de la pista 10-28 y reforzar su fuerza portante
(asfalto a concreto) a fin de incrementar su PCN.
o Tiempo estimado para completar el trabajo de ampliación:
• Siete (7) meses.
Sistemas de gestión de la seguridad operacional de la OACI Página 4 de 8

5. Organización de Aviación Civil Internacional
• Fase 3:
o Completar el trabajo de ensanche de la pista 17-35 en el área central de los
últimos 400 metros de longitud a la intersección de las pistas 17-35 y 10-28, a
fin de incrementar su ancho de 45 a 60 metros (asfalto a concreto) y su PCN.
o Tiempo estimado para completar el trabajo de ampliación:
• Cuatro (4) meses.
© OACI 2009 Nota de estudio Nº 3 (Revisión Nº 13 – 06/05/09) Página 5 de 8

6. Organización de Aviación Civil Internacional

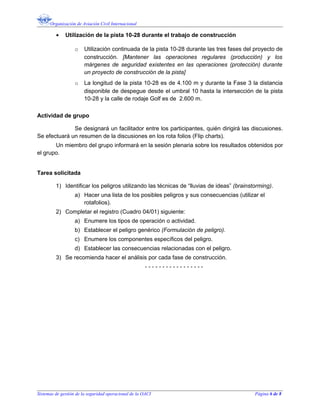

• Utilización de la pista 10-28 durante el trabajo de construcción
o Utilización continuada de la pista 10-28 durante las tres fases del proyecto de
construcción. [Mantener las operaciones regulares (producción) y los
márgenes de seguridad existentes en las operaciones (protección) durante
un proyecto de construcción de la pista]
o La longitud de la pista 10-28 es de 4.100 m y durante la Fase 3 la distancia
disponible de despegue desde el umbral 10 hasta la intersección de la pista
10-28 y la calle de rodaje Golf es de 2.600 m.
Actividad de grupo
Se designará un facilitador entre los participantes, quién dirigirá las discusiones.
Se efectuará un resumen de la discusiones en los rota folios (Flip charts).
Un miembro del grupo informará en la sesión plenaria sobre los resultados obtenidos por
el grupo.
Tarea solicitada
1) Identificar los peligros utilizando las técnicas de “lluvias de ideas” (brainstorming).
a) Hacer una lista de los posibles peligros y sus consecuencias (utilizar el
rotafolios).
2) Completar el registro (Cuadro 04/01) siguiente:
a) Enumere los tipos de operación o actividad.
b) Establecer el peligro genérico (Formulación de peligro).
c) Enumere los componentes específicos del peligro.
d) Establecer las consecuencias relacionadas con el peligro.
3) Se recomienda hacer el análisis por cada fase de construcción.
- - - - - - - - - - - - - - - - -
Sistemas de gestión de la seguridad operacional de la OACI Página 6 de 8

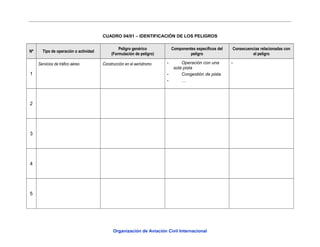

7. CUADRO 04/01 – IDENTIFICACIÓN DE LOS PELIGROS
Nº Tipo de operación o actividad
Peligro genérico
(Formulación de peligro)
Componentes específicos del
peligro
Consecuencias relacionadas con
el peligro
1
Servicios de tráfico aéreo Construcción en el aeródromo - Operación con una
sola pista
- Congestión de pista
- …
-
2
3
4
5
Organización de Aviación Civil Internacional

8. Organización de Aviación Civil Internacional

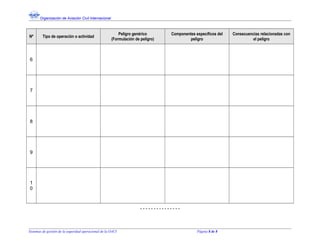

Nº Tipo de operación o actividad
Peligro genérico
(Formulación de peligro)
Componentes específicos del
peligro
Consecuencias relacionadas con
el peligro
6
7
8
9
1
0
- - - - - - - - - - - - - - -
Sistemas de gestión de la seguridad operacional de la OACI Página 8 de 8
