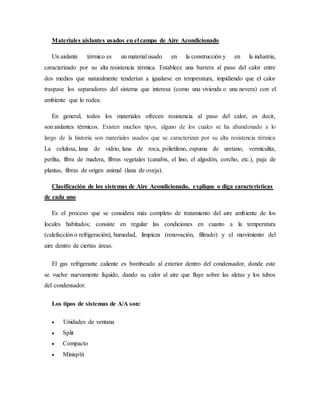

2. Materiales aislantes usados en el campo de Aire Acondicionado
Un aislante térmico es un material usado en la construcción y en la industria,
caracterizado por su alta resistencia térmica. Establece una barrera al paso del calor entre
dos medios que naturalmente tenderían a igualarse en temperatura, impidiendo que el calor
traspase los separadores del sistema que interesa (como una vivienda o una nevera) con el
ambiente que lo rodea.
En general, todos los materiales ofrecen resistencia al paso del calor, es decir,
son aislantes térmicos. Existen muchos tipos, alguno de los cuales se ha abandonado a lo
largo de la historia son materiales usados que se caracterizan por su alta resistencia térmica
La celulosa, lana de vidrio, lana de roca, polietileno, espuma de uretano, vermiculita,
perlita, fibra de madera, fibras vegetales (canabis, el lino, el algodón, corcho, etc.), paja de
plantas, fibras de origen animal (lana de oveja).
Clasificación de los sistemas de Aire Acondicionado, explique o diga características
de cada uno
Es el proceso que se considera más completo de tratamiento del aire ambiente de los
locales habitados; consiste en regular las condiciones en cuanto a la temperatura
(calefacción o refrigeración), humedad, limpieza (renovación, filtrado) y el movimiento del
aire dentro de ciertas áreas.
El gas refrigerante caliente es bombeado al exterior dentro del condensador, donde este
se vuelve nuevamente líquido, dando su calor al aire que fluye sobre las aletas y los tubos
del condensador.
Los tipos de sistemas de A/A son:
 Unidades de ventana
 Split
 Compacto
 Minisplit

3.  Unidades de manejo de aire que utilizan agua fría proveniente de un sistema Chiller
que enfría el agua
Sistemas de A/A centrales: En ellos circula aire frío a través de un sistema de
suministro y retorno por ductos. Los ductos de suministro y rejillas (aperturas en las
paredes, pisos, o techos cubiertos por rejillas) llevan el aire frío desde la unidad
evaporadora hasta el ambiente. Este aire frío se va calentado a medida que circula por el
ambiente; luego este aire regresa, a través de las rejillas y los ductos de retorno,
nuevamente hasta la unidad evaporadora. Una unidad de aire central puede ser un sistema
tipo split o una unidad tipo compacta.
En un sistema tipo Split: un gabinete de metal exterior contiene el serpentín del
condensador y el compresor, y el gabinete interior contiene el serpentín del evaporador.
En un sistema tipo compacto: el evaporador, el condensador y el compresor están
todos localizados dentro de un mismo gabinete, el cual es corrientemente colocado sobre
bases sólidas sobre el techo y es utilizado en pequeños edificios comerciales. El aire de
suministro y de retorno viene desde adentro del ambiente a través de paredes exteriores
mediante los ductos, y van conectados directamente hacia este equipo.
Acondicionador Portátil: Es un equipo unitario, compacto o partido, de descarga
directa y transportable de una habitación a otra. Sólo requiere, para su instalación, una
sencilla abertura en el marco o el cristal de la ventana o balcón. Resuelve de forma
adecuada las necesidades mínimas de acondicionamiento en habitaciones de viviendas y en
pequeños locales.
Equipo Compacto Individual: Es un equipo de descarga indirecta, mediante red de
conductos y emisión de aire a través de rejillas en pared o difusores en techo. Generalmente
se instala un equipo para todo el conjunto de una vivienda o local. El control es individual
por equipo, y se realiza de acuerdo con las condiciones de confort de la habitación más
representativa (por ejemplo, en una vivienda, la Sala de Estar). El equipo necesita una toma
de aire exterior. Se puede colocar en un falso techo o en un armario, existiendo modelos
horizontales y verticales.

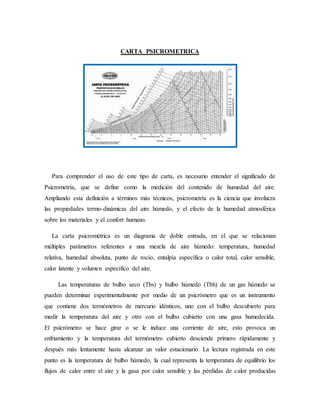

4. CARTA PSICROMETRICA
Para comprender el uso de este tipo de carta, es necesario entender el significado de
Psicrometría, que se define como la medición del contenido de humedad del aire.
Ampliando esta definición a términos más técnicos, psicrometría es la ciencia que involucra
las propiedades termo-dinámicas del aire húmedo, y el efecto de la humedad atmosférica
sobre los materiales y el confort humano.
La carta psicrométrica es un diagrama de doble entrada, en el que se relacionan
múltiples parámetros referentes a una mezcla de aire húmedo: temperatura, humedad
relativa, humedad absoluta, punto de rocío, entalpía específica o calor total, calor sensible,
calor latente y volumen específico del aire.
Las temperaturas de bulbo seco (Tbs) y bulbo húmedo (Tbh) de un gas húmedo se
pueden determinar experimentalmente por medio de un psicrómetro que es un instrumento
que contiene dos termómetros de mercurio idénticos, uno con el bulbo descubierto para
medir la temperatura del aire y otro con el bulbo cubierto con una gasa humedecida.
El psicrómetro se hace girar o se le induce una corriente de aire, esto provoca un
enfriamiento y la temperatura del termómetro cubierto desciende primero rápidamente y
después más lentamente hasta alcanzar un valor estacionario. La lectura registrada en este
punto es la temperatura de bulbo húmedo, la cual representa la temperatura de equilibrio los
flujos de calor entre el aire y la gasa por calor sensible y las pérdidas de calor producidas

5. por la evaporación del líquido en el gas. Estas pérdidas de calor provocan una disminución
en la temperatura. La diferencia entre estas dos temperaturas dependerá del grado de
saturación del aire. Entre más humedad contenga, la diferencia será menor, y en
condiciones de saturación, la temperatura de bulbo seco será igual a la de bulbo húmedo.
Con el conocimiento de estas dos temperaturas es posible calcular el valor de la humedad
relativa.

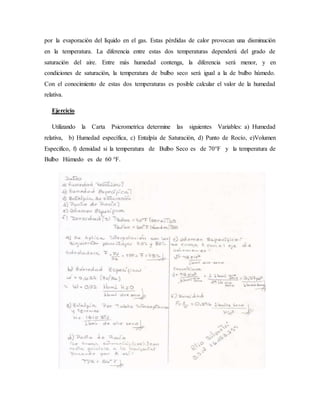

Ejercicio
Utilizando la Carta Psicrometríca determine las siguientes Variables: a) Humedad
relativa, b) Humedad específica, c) Entalpía de Saturación, d) Punto de Rocío, e)Volumen
Especifico, f) densidad si la temperatura de Bulbo Seco es de 70°F y la temperatura de
Bulbo Húmedo es de 60 °F.
