1) Los diagramas TTT y CCT se utilizan para representar tratamientos térmicos en aceros. 2) Los diagramas TTT muestran transformaciones isotermas mientras que los CCT muestran enfriamientos a velocidad constante. 3) En los TTT se combinan rampas de enfriamiento con mesetas horizontales isotermas para cruzar las regiones de transformación, mientras que los CCT solo tienen curvas de enfriamiento.

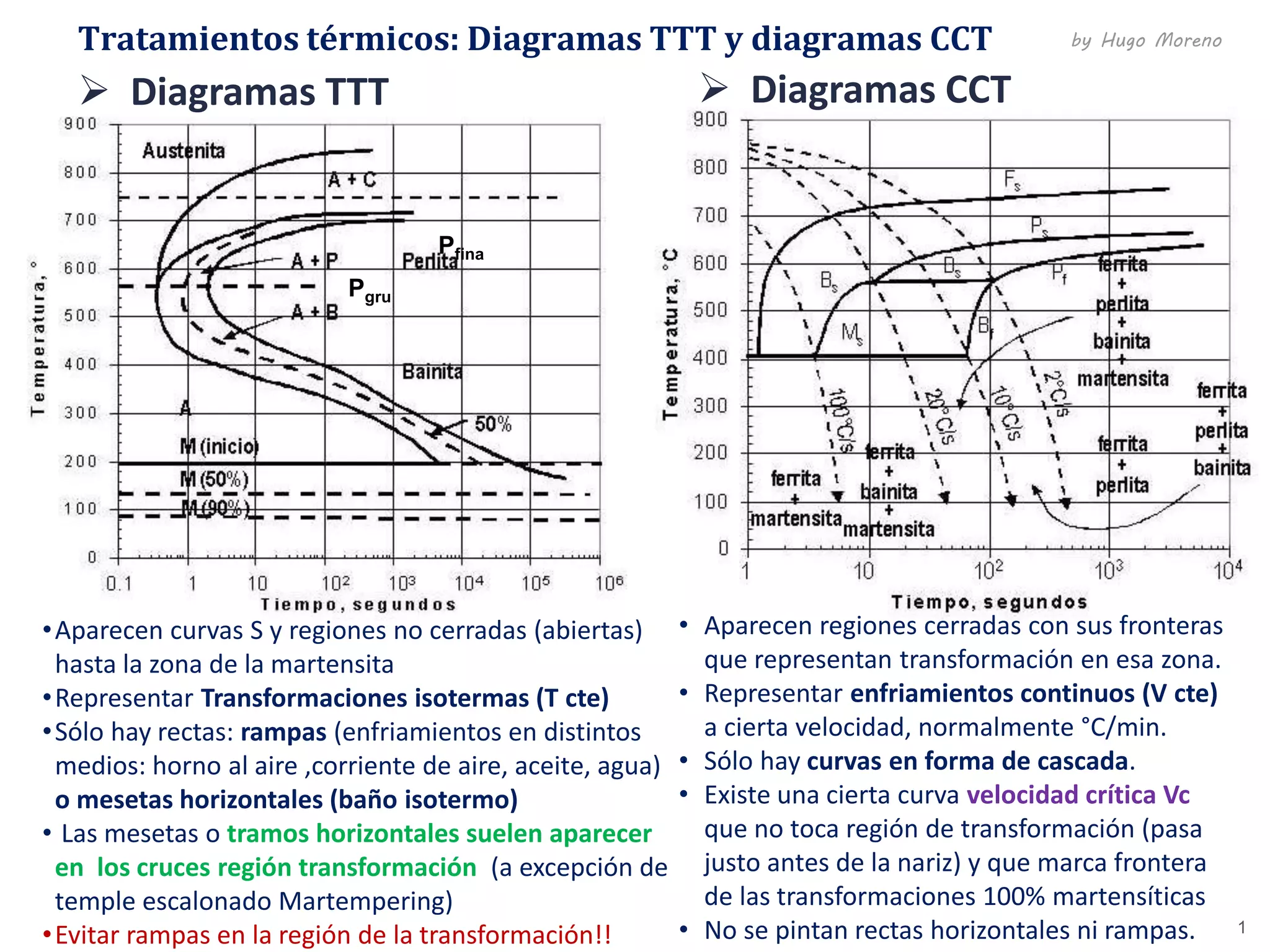

1. Tratamientos térmicos: Diagramas TTT y diagramas CCT
➢ Diagramas TTT
Pfina
•Aparecen curvas S y regiones no cerradas (abiertas)
hasta la zona de la martensita
•Representar Transformaciones isotermas (T cte)
•Sólo hay rectas: rampas (enfriamientos en distintos
medios: horno al aire ,corriente de aire, aceite, agua)
o mesetas horizontales (baño isotermo)
• Las mesetas o tramos horizontales suelen aparecer
en los cruces región transformación (a excepción de
temple escalonado Martempering)
•Evitar rampas en la región de la transformación!!
• Aparecen regiones cerradas con sus fronteras
que representan transformación en esa zona.
• Representar enfriamientos continuos (V cte)
a cierta velocidad, normalmente °C/min.
• Sólo hay curvas en forma de cascada.
• Existe una cierta curva velocidad crítica Vc
que no toca región de transformación (pasa
justo antes de la nariz) y que marca frontera
de las transformaciones 100% martensíticas
• No se pintan rectas horizontales ni rampas.
Pgru
➢ Diagramas CCT
1

2. Nariz perlítica
Ms
Mf
Ms: inicio de trans. a Martensita
Mf: final de la trans. a Martensita
M+A
M
A
A+P
A+B
Bi
Bs
Pgru
Pfina
Tratamientos térmicos: Diagramas TTT y diagramas CCT
➢ Diagrama TTT de un acero eutectoide
Curva de inicio
de trans. A→P
Curva de inicio
de trans. A→B
Curva de 100%
de trans. A→P
Curva de 100%
de trans. A→B
2

3. Tratamientos térmicos: Diagramas TTT y diagramas CCT
•En los diagramas CCT pueden coexistir por debajo marcadas en trazo discontinuo las “curvas S” de
los TTT que sirven únicamente como referencia.
Fin de trans.
Si la curva enfriamiento
pasa por esta zona, no habrá
pasado todo a perlita.
(queda austenita pendiente)
Curva de inicio
de trans. A→P
Curva de 100%
de trans. A→P
Si la curva de enfriamiento
toca esta 2ªcurva de 100%
habrá pasado todo a perlita
(no queda austenita pendiente)
➢ Diagrama CTT de acero eutectoide
3

4. Tratamientos térmicos: Diagramas TTT y diagramas CCT
1) No se pueden hacer curvas en un diagrama TTT (ni rectas en un diagrama CCT)
2) En los TTT hay combinación de rampa (enfriamiento) con horizontal (baño isotermo)
3) Los tramos horizontales deben empezar siempre antes de la 1ª curva de inicio de trans. y siempre
se cruza (total o parcialmente) en horizontal la región de transformación. Es decir, NO se debe
cruzar las regiones de transformación con rampas, sino que deben ser horizontales (isoterma)
4) Si el tratamiento consta de varios baños isotermos (dos o más rectas horizontales), hay que
separar cada tramo “rampa + horizontal” del siguiente mediante un enfriamiento (rampa o vertical)
seguido de un “recodo hacia la izquierda”, asegurándonos que el siguiente tramo horizontal se
traza empezando “antes de la 1ª curva de transformación (curva S sirve a cierta T sólo una vez)
5) No puede haber rampas de enfriamiento con pendiente negativa (no se puede viajar en el tiempo)
salvo que se trace la rampa negativa como “recodo” para iniciar un nuevo baño isotermo.
6) Al final de cada baño isotermo, sólo quedará una parte (o nada) de austenita pendiente de
transformarse más adelante que será la única fracción que se podrá transformar a “otra cosa”
7) Si con alguno de los baños isotermos (y siempre antes de Ms) se traspasa la 2ª curva de
transformación habrá transformación total, ya no quedará nada de austenita por lo que al seguir
enfriando y rebasar la zona de Ms, ya no se puede formar martensita…
8) En el último enfriamiento, siempre hay que bajar hasta la temperatura ambiente.
9) Si tras un temple se hace un revenido posterior, el calentamiento se podrá hacer hasta ciertas
temperaturas (según objetivo) normalmente mayor que Ms pero siempre por debajo de Ac1.
➢ Reglas básicas en diagramas TTT
4

5. Tratamientos térmicos: Diagramas TTT y diagramas CCT
➢ Ejemplo de transformación temple + revenido
Martensita “revenida”
Calentamiento para
eliminar tensiones internas
5

6. Tratamientos térmicos: Diagramas TTT y diagramas CCT
1) El revenido nunca se hace como tratamiento único, sino que SIEMPRE se hace como
complemento a un tratamiento de temple. El bonificado es un tratamiento temple + revenido.
2) La finalidad básica es REDUCIR LA FRAGILIDAD de los aceros templados, a cambio de perder
algo de dureza (sobre todo en revenidos a alta temperatura) para ganar otras características:
▪ Eliminar tensiones internas
▪ Aumentar tenacidad o aumentar ductilidad y/o resiliencia.
▪ Reducir la tensión de rotura del acero final.
3) La temperatura del revenido (calentamiento para baño isotermo) puede ser diferente:
▪ Eliminar tensiones internas: calentamiento entre 200-300ºC, en algunos casos puede que
incluso por debajo de Ms.
▪ Aumentar tenacidad: calentamientos 580-630ºC.
▪ Revenido de aceros de construcción: 450-600ºC
▪ Revenido en aceros para herramienta: 200-300ºC
4) Factores que intervienen en el revenido: composición del acero (%C y aleantes), temperatura
de revenido, tiempo de revenido, dimensiones (tamaño) y geometría de la pieza, el medio de
enfriamiento, etc.
5) El enfriamiento del revenido suele hacerse al agua si no se sobrepasa la “zona de fragilidad”
pero en revenidos a altas temperaturas (superiores a zona de fragilidad) se suele enfriar en baño
de aceite y después enfriar al agua, o directamente enfriamiento al aire.
➢ Algunas notas y aclaraciones sobre el revenido
6
