1. ESCUELA PROFESIONAL DE INGENIERIA
CIVIL
ASIGNATURA : PUENTES Y OBRAS DE ARTE
TEMA : TIPOS DE PUENTES, PARTES DE LOS
PUENTES Y PUENTES MOVILES
ESTUDIANTE : WILMAN J. ARIAS ZAA
DOCENTE : ING. MAURO ALTAMIRANO CAMACHO

2. 3.1. PUENTES SEGÚN EL MATERIAL DEL QUE
ESTAN HECHOS
 Puentes de madera
3. TIPOS DE PUENTES
 Puentes de piedra
puente de la capilla”, en la ciudad
de lucerna en suiza o el puente
mide de 1,2 kilómetros de largoPuente carlos Praga. (R. CHECA)El puente tiene
una longitud de 516 metros y la anchura es de casi
10 metros, al tiempo que se encuentra apoyado en
16 arcos

3.  Puentes de cuerda
 Puentes metálicos
 Puentes de hormigón
armado
El puente Lupu, es a través de un puente de
arco sobre el río Huangpu en Shanghai, China,
conectando Luwan de la ciudad y los distritos
de Pudong. Es el segundo puente más largo del
arco y puente de arco de acero, después del
puente Chaotianmen en Chongqing. El puente,
que costó 2,5 millones de yuanes (EE.UU. $
302 millones), tiene una longitud total de 3.900
metros (12.795 pies)
Puente Río-Niterói, se encuentra
localizado en la bahía de
Guanabara, estado de Río de
Janeiro, Brasil. Con una extensión
de trece kilómetros

4. a) Puentes viga
b) En ménsula
4. PUENTES SEGÚN LA ESTRUCTURA ESTOS
PUEDEN SER
4.1. PUENTES FIJOS
a)
b)
c) En arco

5.  Atirantados
 Puentes de armaduras

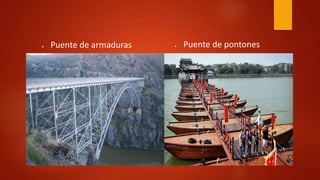

6.  Puente de pontones Puente de armaduras

7. 4.2. PUENTES MOVILES
a) Basculantes:
b) Deslizantes:
c) giratorios
a)
b)
4.2.1. TIPOS DE PUENTES MOVILES
c)

8. d) Elevación vertical:
e) Transbordadores:

9. g) Puente plegable:
f) Puente levadiso:
h) Puente rodante

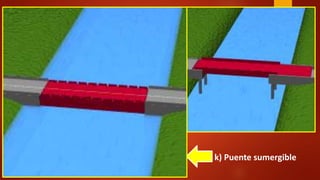

10. i) Puente retráctil horizontal:
j) Puente mesa:
k) Puente sumergible

11. l) Puente de inclinacion

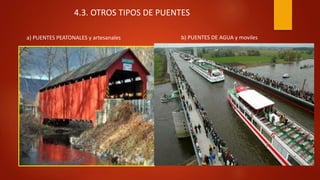

12. 4.3. OTROS TIPOS DE PUENTES
a) PUENTES PEATONALES y artesanales b) PUENTES DE AGUA y moviles

13. 5. PARTES DE PUENTES
5.1. LAS PARTES DE UN PUENTE SE DIVIDEN EN TRES PARTES
FUNDAMENTALES
5.1.1. Subestructura o Infraestructura.
a) Estribos.
Situados en los extremos del puente
sostienen los terraplenes que conducen
al puente.

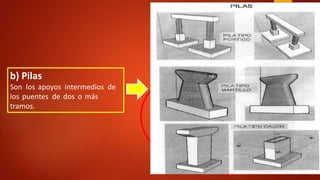

14. b) Pilas
Son los apoyos intermedios de
los puentes de dos o más
tramos.

15. c) Zapatas
Es un tipo de cimentación
superficial (normalmente aislada),
que puede ser empleada en terrenos
razonablemente homogéneos y de
resistencias a compresión medias
o altas

16. a) Tablero
Soporta directamente las cargas
dinámicas (tráfico) y por medio
de las armaduras transmite sus
tensiones a estribos y pilas
5.1.2. Superestructura.

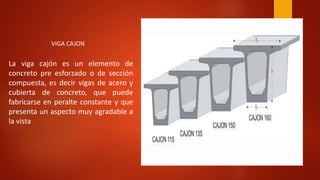

17. La viga cajón es un elemento de
concreto pre esforzado o de sección
compuesta, es decir vigas de acero y
cubierta de concreto, que puede
fabricarse en peralte constante y que
presenta un aspecto muy agradable a
la vista
VIGA CAJON

18. b) Viga
Son los elementos que permiten salvar
el vano, pudiendo tener una gran
variedad de formas como con las vigas
rectas, arcos, pórticos, reticulares, vigas
vierendeel, etc.

19. Son los elementos que sirven de unión entre los
nombrados anteriormente, varían con la clase de
puente, siendo los principales: dispositivos de
apoyo, péndola, rotulas, vigas de rigidez, etc. y que
en cada caso particular podría existir o no.
5.1.3. Elementos intermedios y /o auxiliares.
