1. TRABAJO DE POLIMETRO
PRESENTADO POR:
SEBASTIAN ALVARES
SEBASTIAN RAIGOZA
ALEJANDRO LOPEZ
PRESENTADO A:
SOLANGEL PATIÑO
INSTITUCION EDUCATIVA GABO
10-2
CARTAGO VALLE

2. El instrumento que se muestra es un Polímetro

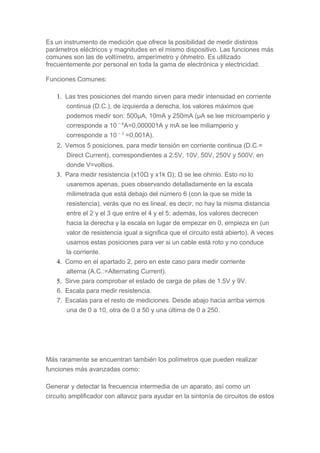

3. Es un instrumento de medición que ofrece la posibilidad de medir distintos
parámetros eléctricos y magnitudes en el mismo dispositivo. Las funciones más
comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado
frecuentemente por personal en toda la gama de electrónica y electricidad.
Funciones Comunes:
1. Las tres posiciones del mando sirven para medir intensidad en corriente
continua (D.C.), de izquierda a derecha, los valores máximos que
podemos medir son: 500μA, 10mA y 250mA (μA se lee microamperio y
corresponde a 10 − 6
A=0,000001A y mA se lee miliamperio y
corresponde a 10 − 3
=0,001A).
2. Vemos 5 posiciones, para medir tensión en corriente continua (D.C.=
Direct Current), correspondientes a 2.5V, 10V, 50V, 250V y 500V, en
donde V=voltios.
3. Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo
usaremos apenas, pues observando detalladamente en la escala
milimetrada que está debajo del número 6 (con la que se mide la
resistencia), verás que no es lineal, es decir, no hay la misma distancia
entre el 2 y el 3 que entre el 4 y el 5; además, los valores decrecen
hacia la derecha y la escala en lugar de empezar en 0, empieza en (un
valor de resistencia igual a significa que el circuito está abierto). A veces
usamos estas posiciones para ver si un cable está roto y no conduce
la corriente.
4. Como en el apartado 2, pero en este caso para medir corriente
alterna (A.C.:=Alternating Current).
5. Sirve para comprobar el estado de carga de pilas de 1.5V y 9V.
6. Escala para medir resistencia.
7. Escalas para el resto de mediciones. Desde abajo hacia arriba vemos
una de 0 a 10, otra de 0 a 50 y una última de 0 a 250.
Más raramente se encuentran también los polímetros que pueden realizar
funciones más avanzadas como:
Generar y detectar la frecuencia intermedia de un aparato, así como un
circuito amplificador con altavoz para ayudar en la sintonía de circuitos de estos

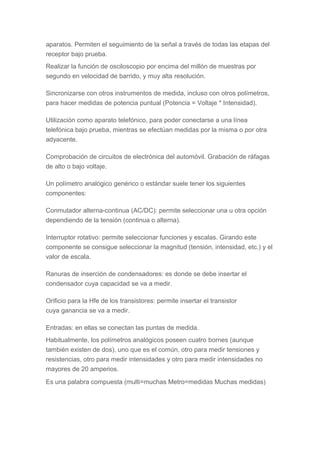

4. aparatos. Permiten el seguimiento de la señal a través de todas las etapas del
receptor bajo prueba.
Realizar la función de osciloscopio por encima del millón de muestras por
segundo en velocidad de barrido, y muy alta resolución.
Sincronizarse con otros instrumentos de medida, incluso con otros polímetros,
para hacer medidas de potencia puntual (Potencia = Voltaje * Intensidad).
Utilización como aparato telefónico, para poder conectarse a una línea
telefónica bajo prueba, mientras se efectúan medidas por la misma o por otra
adyacente.
Comprobación de circuitos de electrónica del automóvil. Grabación de ráfagas
de alto o bajo voltaje.
Un polímetro analógico genérico o estándar suele tener los siguientes
componentes:
Conmutador alterna-continua (AC/DC): permite seleccionar una u otra opción
dependiendo de la tensión (continua o alterna).
Interruptor rotativo: permite seleccionar funciones y escalas. Girando este
componente se consigue seleccionar la magnitud (tensión, intensidad, etc.) y el
valor de escala.
Ranuras de inserción de condensadores: es donde se debe insertar el
condensador cuya capacidad se va a medir.
Orificio para la Hfe de los transistores: permite insertar el transistor
cuya ganancia se va a medir.
Entradas: en ellas se conectan las puntas de medida.
Habitualmente, los polímetros analógicos poseen cuatro bornes (aunque
también existen de dos), uno que es el común, otro para medir tensiones y
resistencias, otro para medir intensidades y otro para medir intensidades no
mayores de 20 amperios.
Es una palabra compuesta (multi=muchas Metro=medidas Muchas medidas)

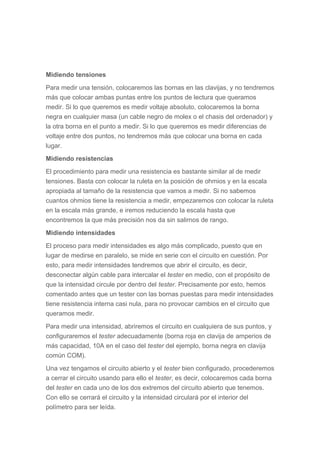

5. Midiendo tensiones
Para medir una tensión, colocaremos las bornas en las clavijas, y no tendremos
más que colocar ambas puntas entre los puntos de lectura que queramos
medir. Si lo que queremos es medir voltaje absoluto, colocaremos la borna
negra en cualquier masa (un cable negro de molex o el chasis del ordenador) y
la otra borna en el punto a medir. Si lo que queremos es medir diferencias de
voltaje entre dos puntos, no tendremos más que colocar una borna en cada
lugar.
Midiendo resistencias
El procedimiento para medir una resistencia es bastante similar al de medir
tensiones. Basta con colocar la ruleta en la posición de ohmios y en la escala
apropiada al tamaño de la resistencia que vamos a medir. Si no sabemos
cuantos ohmios tiene la resistencia a medir, empezaremos con colocar la ruleta
en la escala más grande, e iremos reduciendo la escala hasta que
encontremos la que más precisión nos da sin salirnos de rango.
Midiendo intensidades
El proceso para medir intensidades es algo más complicado, puesto que en
lugar de medirse en paralelo, se mide en serie con el circuito en cuestión. Por
esto, para medir intensidades tendremos que abrir el circuito, es decir,
desconectar algún cable para intercalar el tester en medio, con el propósito de
que la intensidad circule por dentro del tester. Precisamente por esto, hemos
comentado antes que un tester con las bornas puestas para medir intensidades
tiene resistencia interna casi nula, para no provocar cambios en el circuito que
queramos medir.
Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y
configuraremos el tester adecuadamente (borna roja en clavija de amperios de
más capacidad, 10A en el caso del tester del ejemplo, borna negra en clavija
común COM).
Una vez tengamos el circuito abierto y el tester bien configurado, procederemos
a cerrar el circuito usando para ello el tester, es decir, colocaremos cada borna
del tester en cada uno de los dos extremos del circuito abierto que tenemos.
Con ello se cerrará el circuito y la intensidad circulará por el interior del
polímetro para ser leída.

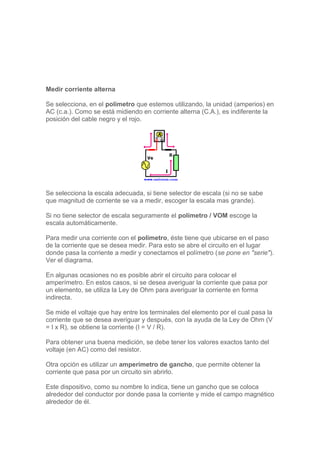

6. Medir corriente alterna
Se selecciona, en el polímetro que estemos utilizando, la unidad (amperios) en
AC (c.a.). Como se está midiendo en corriente alterna (C.A.), es indiferente la
posición del cable negro y el rojo.
Se selecciona la escala adecuada, si tiene selector de escala (si no se sabe
que magnitud de corriente se va a medir, escoger la escala mas grande).
Si no tiene selector de escala seguramente el polímetro / VOM escoge la
escala automáticamente.
Para medir una corriente con el polímetro, éste tiene que ubicarse en el paso
de la corriente que se desea medir. Para esto se abre el circuito en el lugar
donde pasa la corriente a medir y conectamos el polímetro (se pone en "serie").
Ver el diagrama.
En algunas ocasiones no es posible abrir el circuito para colocar el
amperímetro. En estos casos, si se desea averiguar la corriente que pasa por
un elemento, se utiliza la Ley de Ohm para averiguar la corriente en forma
indirecta.
Se mide el voltaje que hay entre los terminales del elemento por el cual pasa la
corriente que se desea averiguar y después, con la ayuda de la Ley de Ohm (V
= I x R), se obtiene la corriente (I = V / R).
Para obtener una buena medición, se debe tener los valores exactos tanto del
voltaje (en AC) como del resistor.
Otra opción es utilizar un amperímetro de gancho, que permite obtener la
corriente que pasa por un circuito sin abrirlo.
Este dispositivo, como su nombre lo indica, tiene un gancho que se coloca
alrededor del conductor por donde pasa la corriente y mide el campo magnético
alrededor de él.

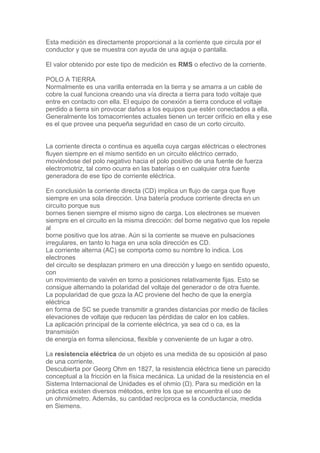

7. Esta medición es directamente proporcional a la corriente que circula por el
conductor y que se muestra con ayuda de una aguja o pantalla.
El valor obtenido por este tipo de medición es RMS o efectivo de la corriente.
POLO A TIERRA
Normalmente es una varilla enterrada en la tierra y se amarra a un cable de
cobre la cual funciona creando una vía directa a tierra para todo voltaje que
entre en contacto con ella. El equipo de conexión a tierra conduce el voltaje
perdido a tierra sin provocar daños a los equipos que estén conectados a ella.
Generalmente los tomacorrientes actuales tienen un tercer orificio en ella y ese
es el que provee una pequeña seguridad en caso de un corto circuito.
La corriente directa o continua es aquella cuya cargas eléctricas o electrones
fluyen siempre en el mismo sentido en un circuito eléctrico cerrado,
moviéndose del polo negativo hacia el polo positivo de una fuente de fuerza
electromotriz, tal como ocurra en las baterías o en cualquier otra fuente
generadora de ese tipo de corriente eléctrica.
En conclusión la corriente directa (CD) implica un flujo de carga que fluye
siempre en una sola dirección. Una batería produce corriente directa en un
circuito porque sus
bornes tienen siempre el mismo signo de carga. Los electrones se mueven
siempre en el circuito en la misma dirección: del borne negativo que los repele
al
borne positivo que los atrae. Aún si la corriente se mueve en pulsaciones
irregulares, en tanto lo haga en una sola dirección es CD.
La corriente alterna (AC) se comporta como su nombre lo indica. Los
electrones
del circuito se desplazan primero en una dirección y luego en sentido opuesto,
con
un movimiento de vaivén en torno a posiciones relativamente fijas. Esto se
consigue alternando la polaridad del voltaje del generador o de otra fuente.
La popularidad de que goza la AC proviene del hecho de que la energía
eléctrica
en forma de SC se puede transmitir a grandes distancias por medio de fáciles
elevaciones de voltaje que reducen las pérdidas de calor en los cables.
La aplicación principal de la corriente eléctrica, ya sea cd o ca, es la
transmisión
de energía en forma silenciosa, flexible y conveniente de un lugar a otro.
La resistencia eléctrica de un objeto es una medida de su oposición al paso
de una corriente.
Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido
conceptual a la fricción en la física mecánica. La unidad de la resistencia en el
Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la
práctica existen diversos métodos, entre los que se encuentra el uso de
un ohmiómetro. Además, su cantidad recíproca es la conductancia, medida
en Siemens.

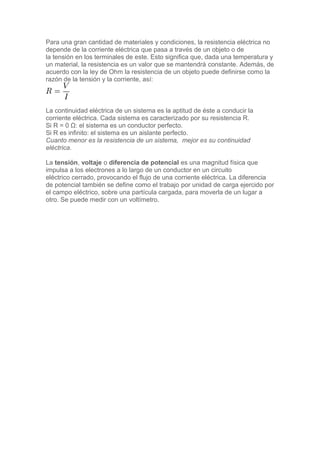

8. Para una gran cantidad de materiales y condiciones, la resistencia eléctrica no
depende de la corriente eléctrica que pasa a través de un objeto o de
la tensión en los terminales de este. Esto significa que, dada una temperatura y
un material, la resistencia es un valor que se mantendrá constante. Además, de
acuerdo con la ley de Ohm la resistencia de un objeto puede definirse como la
razón de la tensión y la corriente, así:
La continuidad eléctrica de un sistema es la aptitud de éste a conducir la
corriente eléctrica. Cada sistema es caracterizado por su resistencia R.
Si R = 0 Ω: el sistema es un conductor perfecto.
Si R es infinito: el sistema es un aislante perfecto.
Cuanto menor es la resistencia de un sistema, mejor es su continuidad
eléctrica.
La tensión, voltaje o diferencia de potencial es una magnitud física que
impulsa a los electrones a lo largo de un conductor en un circuito
eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia
de potencial también se define como el trabajo por unidad de carga ejercido por
el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a
otro. Se puede medir con un voltímetro.
