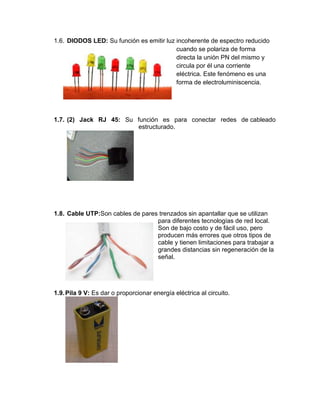

Este documento describe un proyecto para probar un cable UTP utilizando varios componentes electrónicos como un protoboard, circuitos integrados 555 y 4017, resistencias, condensadores, diodos LED, un jack RJ45, un cable UTP y una pila de 9V. Explica brevemente la función de cada material y los pasos seguidos para construir el circuito probador de cable UTP.

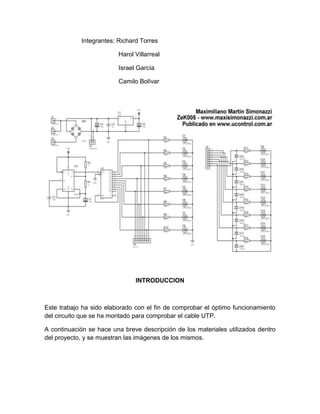

1. 2057405905500 Sistema de Gestión de la CalidadSERVICIO NACIONAL DE APRENDIZAJEREGIONAL DISTRITO CAPITALCENTRO ELECTRICIDAD, ELECTRÓNICA Y TELECOMUNICACIONESFecha: 05/03/2011<br />PROYECTO PROBADOR CABLE UTP<br />Integrantes: Richard Torres<br />Harol Villarreal <br />Israel García<br />Camilo Bolívar<br />INTRODUCCION<br />Este trabajo ha sido elaborado con el fin de comprobar el óptimo funcionamiento del circuito que se ha montado para comprobar el cable UTP.<br />A continuación se hace una breve descripción de los materiales utilizados dentro del proyecto, y se muestran las imágenes de los mismos.<br />Materiales que utilizamos y su función:<br />45466024701500Protoboard: es una tabla que permite interconectar componentes electrónicos sin necesidad de soldarlos. Así, se puede experimentar de manera fácil y ágil a través del rápido armado y desarmado de circuitos eléctricos. <br />Su función: Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.<br />446405324040500 Circuito Integrado 555: Se puede conectar para que funcione de diferentes maneras, entre los más importantes están: como multivibrador HYPERLINK \"
http://es.wikipedia.org/wiki/Astable\"

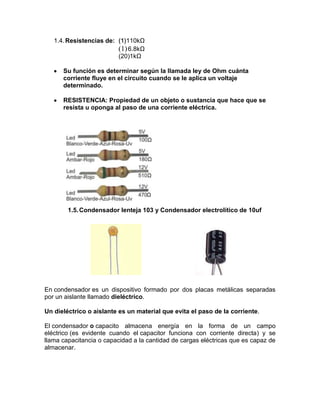

astable y como multivibrador monoestable.<br />Multivibrador Astable<br />Este tipo de funcionamiento se caracteriza por una salida con forma de onda cuadrada (o rectangular) continua de ancho predefinido por el diseñador del circuito. <br />Multivibrador monoestable<br />En este caso el circuito entrega a su salida un solo pulso de un ancho establecido por el diseñador.<br /> Circuito Integrado 4017: <br />2832102603500Función de un circuito integrado 4017: Por sus características, el 4017 puede usarse como base o elemento único en una infinidad de proyectos, según la imaginación de cada uno.<br /> El 4017 es un contador/decodificador con 10 salidas y muchos recursos importantes. Estructuralmente está formado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final de cada ciclo.<br />Resistencias de:(1)110kΩ<br />6.8kΩ<br />(20)1kΩ<br />Su función es determinar según la llamada ley de Ohm cuánta corriente fluye en el circuito cuando se le aplica un voltaje determinado.<br />531495225171000RESISTENCIA: Propiedad de un objeto o sustancia que hace que se resista u oponga al paso de una corriente eléctrica. <br />364553542799000111823542799000Condensador lenteja 103 y Condensador electrolítico de 10uf<br />En condensador es un dispositivo formado por dos placas metálicas separadas por un aislante llamado dieléctrico.<br />Un dieléctrico o aislante es un material que evita el paso de la corriente.<br />El condensador o capacito almacena energía en la forma de un campo eléctrico (es evidente cuando el capacitor funciona con corriente directa) y se llama capacitancia o capacidad a la cantidad de cargas eléctricas que es capaz de almacenar.<br />45466027495500 DIODOS LED: Su función es emitir luz incoherente de espectro reducido cuando se polariza de forma directa la unión PN del mismo y circula por él una corriente eléctrica. Este fenómeno es una forma de electroluminiscencia. <br />54102040830500 (2) Jack RJ 45: Su función es para conectar redes de cableado estructurado.<br />50863530670500 Cable UTP: Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.<br />Pila 9 V: Es dar o proporcionar energía eléctrica al circuito. <br />508635444500<br />PASO 1PASO 2<br />CONSTRUCCION DEL CIRCUITO PASO A PASO<br />PASO 3 PASO 4<br />PASO 5 PASO 6<br />PASO 7PASO 8 <br />PASO 9PASO 10<br />PASO 11PASO 12<br />PASO 13PASO 14<br />PASO 15<br />
