1. Técnicas de producción: IMAGEN DIGITAL
Técnicas de producción infográfica:
FUNDAMENTOS DE IMAGEN DIGITAL
Inmaculada del Rosal Alonso
2. ¿QUE ES UNA IMAGEN DIGITAL? 1
IMAGEN
VECTORIAL
IMAGEN MAPA
DE BITS
ABC
3. 2.1 Programas orientados a Píxel (Programas de pintura )
( Painting programs)
Engloba tanto a los programas de creación de imágenes con píxeles así como los programas de retoque de
imágenes en formato digital.
La forma de obtener el formato digital de la imagen puede ser a partir de una imagen analógica ( dibujo, positivo
fotográfico, impreso… ) digitalizada a través de un proceso de escaneado o bien por medio de una toma
fotográfica realizada con una cámara de tecnología donde la imagen se registra directamente con formato de
archivo digital.
La información sobre la imagen se guarda como un archivo gráfico digital con formato de mapa de bits .
Ofrece las siguientes ventajas:
Imágenes muy detalladas dado que cada píxel puede modificar sus atributos fundamentalmente de color
individualmente.
El interface de trabajo es muy intuitivo ya que ofrece unas herramientas de trabajo de fácil manejo y muy sencillas.
No es necesario la realización de complejas operaciones matemáticas con lo que no hace necesario el
coprocesador matemático que generalmente ralentiza los procesos de trabajo.
Como inconveniente de este tipo de programas señalamos:
Las imágenes en formato mapa de bits ocupan mucho espacio en memoria, para lo cual se ha de recurrir a la
variación del formato de fichero por otro de menor volumen digital aunque sea a consta de la perdida de calidad en
la imagen.
Al ampliar la imagen se produce un ampliación proporcional del tamaño del píxel lo que de nuevo incide en la
calidad de la imagen. Los programas que trabajan con este tipo de imágenes proporcionan la posibilidad de tramar
la imagen evitando de este modo en cierta medida la distorsión gráfica de la imagen.
Programas orientados a Píxel 2
5. 2.2 Programas orientados a Objeto- Programas de dibujo
( Drawing programs)
Su tecnología gráfica se basa en el dibujo de objetos vectoriales. El sistema de dibujo se
fundamenta en la creación de archivos gráficos con formato vectorial. En este tipo de archivos
cada punto, línea, o figura es considerado en función de coordenadas geométricas, cada punto
queda definido tanto en posición como en atributos por fórmulas matemáticas, de este modo que
recogen datos sobre su posición, tamaño, numero de puntos gráficos.
La imagen global que define un objeto queda constituida por el conjunto de dibujos individuales
que previamente se manipulan y dibujan aisladamente integrándose finalmente en el conjunto
final que constituye el objeto de trabajo.
Este sistema ofrece las siguientes ventajas:
Capacidad de modificación aislada de cada uno de los objetos que constituyen la composición
Utilizan poca memoria al manejar gráficos vectoriales frente a las imágenes de píxeles
Permiten un escalado de la imagen sin que se rompan los márgenes gráficos
Al utilizar un coprocesador matemático el proceso de elaboración de la imagen es mas lento y los
requisitos del sistema suelen ser mayores que para programas basados en imágenes pixeladas
Programas orientados a Objeto3
6. 2.2 Programas orientados a Objeto- Programas de dibujo
( Drawing programs)
Programas orientados a Objeto3
7. 3 Programas de autoedición
Programas destinados a la creación de documentos de texto en los que se maneje
tipografía artística . La mayoría suele incluir funciones de dibujo y generación de
gráficos. Facilitan al artista la composición de documentos de texto de una manera
visual mas atractiva que la mayoría de los procesadores de texto contribuyendo de
este modo a desarrollar el trabajo de diseño gráfico.
Permiten el manejo de tipografías artística s, posibilitando la transformación de los
atributos principales de la letra ( Cuerpo, tamaño, grosor, inclinación, invariantes
tipográficas en algunos casos)
Programas de maquetación
Programas de autoedición4

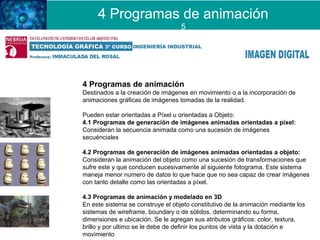

9. 4 Programas de animación
Destinados a la creación de imágenes en movimiento o a la incorporación de
animaciones gráficas de imágenes tomadas de la realidad.
Pueden estar orientadas a Píxel u orientadas a Objeto:
4.1 Programas de generación de imágenes animadas orientadas a píxel:
Consideran la secuencia animada como una sucesión de imágenes
secuénciales
4.2 Programas de generación de imágenes animadas orientadas a objeto:
Consideran la animación del objeto como una sucesión de transformaciones que
sufre este y que conducen sucesivamente al siguiente fotograma. Este sistema
maneja menor numero de datos lo que hace que no sea capaz de crear imágenes
con tanto detalle como las orientadas a píxel.
4.3 Programas de animación y modelado en 3D
En este sistema se construye el objeto constitutivo de la animación mediante los
sistemas de wireframe, boundary o de sólidos, determinando su forma,
dimensiones e ubicación. Se le agregan sus atributos gráficos: color, textura,
brillo y por ultimo se le debe de definir los puntos de vista y la dotación e
movimiento
4 Programas de animación
5
10. 5. Programas de Edición de video - Programas de montaje
cinematográfico
Hace muy poco tiempo, el desarrollo del tratamiento de la imagen digital estaba relacionada con la fotografía. Con
una cámara de fotos y un programa de edición se podían hace trabajos hasta entonces exclusivos del campo
profesionales.
Con el aumento de la potencia de almacenamiento y trabajo de los ordenadores: la inclusión de discos duros de
más capacidad y grabadoras de CD y el auge de las cámaras digitales de video, se ha dado paso al tratamiento
digital a nivel usuario de la foto fija a la imagen en movimiento.
La expansión en el uso de cámaras de video digital y un puerto Firewire, ha propiciado la facilidad de volcar lo
que se graba al disco duro mediante un simple cable, con una altísima calidad. Incluso las cámaras analógicas,
gracias a la proliferación de distintos modelos de capturadoras de video, se pueden seguir utilizando para la
edición de video con un ordenador.
Una vez superado el problema de la captura de las imágenes han proliferado distintos programas de software que
facilitan la edición lineal de video, permitiendo realizar la labor de edición y montaje de las imágenes
transformándolas en películas reproducibles en diversos sistemas. Dicho software incluye diversas funciones que
tienen que ver con introducir texto en los videos, transiciones entre diferentes escenas y efectos visuales y
sonoros, animaciones...
Se han desarrollado bastantes programas de edición, ya que de entrada casi todas las cámaras digitales incluyen
un programa que permita la edición, ocurriendo lo mismo con las tarjetas de captura. Los programas van desde
aquellos de uso más profesional hasta aquellos dirigidos al usuario amateur. Asociado a este software nos
encontramos con la exigencia de un ordenador con altas prestaciones y capacidad de memoria y proceso
AdobePremier- Pinacle studio-9
5. Programas de Edición de video 6
11. ¿Qué es un pixel?
•Pixel : puntos de luz que forman una imagen raster o de mapa de bit.
•Cada pixel posee características específicas de tono, luminosidad,
brillo.
•RESOLUCION DE LA IMAGEN:
– Cantidad de pixeles por pulgada (ppi o ppp) que posee una imagen de
mapa de bits
– Mayor resolución=
» mayor numero de pixeles
» mayor detalle
» archivos mas pesados mayor peso digital
» Tamaño final del archivo mayor
» Mayor posibilidad de ampliación sin perder calidad
» Necesita mayor capacidad de proceso de datos: mayor memoria, mayor
velocidad de proceso
Tamaño, dimensiones y resolución de
una imagen digital 7
12. • Cantidad de píxeles que la componen
• Se mide en píxeles por pulgada PPP/PPI (pixels per inch) : Cantidad de píxeles que
hay en una pulgada cuadrada (2,54cm.)
• La imagen en mapa de bits está formada por un numero determinado de píxeles que
determinan la resolución de la imagen.
• Cuanta mayor resolución tiene la imagen mas píxeles tiene.
• Mayor resolución mayor calidad de la imagen = mayor tamaño del archivo digital
• Al escalar la imagen el tamaño del píxel aumenta: baja la calidad y los bordes
aparecen dentados.
• LA CALIDAD DE UNA IMAGEN DEPENDE DE SU RESOLUCIÓN = NUMERO DE
PÍXELES QUE LA COMPONEN. No se puede mejorar la calidad de una imagen
de partida, se pueden transformar los atributos de sus píxeles.
RESOLUCION
Resolución de una imagen digital 8
14. RESOLUCIÓN DE UNA IMAGEN
– Considerar la finalidad del trabajo
• Resolución máxima de pantalla( monitor)= 72 ppp
• No tiene sentido trabajar mayor resolución para Web si para impresión
( como mínimo 300 ppp)
– Resoluciones estándar
• 300 ppi IMPRESIÓN
• 150 ppi PRESENTACIONES
• 75 ppi PUBLICACION EN LA WEB
TAMAÑO DIMENSIONES Y RESOLUCION
¿QUE ES UNA IMAGEN DIGITAL? 8
RESOLUCION
Resolución de una imagen digital 8
15. RESOLUCIÓN: Número de píxeles en una pulgada:
– Píxeles pequeños = muchos píxeles = ALTA RESOLUCIÓN
– Píxeles grandes = pocos píxeles = BAJA RESOLUCIÓN
– A mayor números de ppp/ppi mas memoria ocupa = mayor TAMAÑO DE
ARCHIVO: Lo que ocupa en Kilobytes en el ordenador
DIMENSIONES: Largo y ancho de la imagen
– Al variar las dimensiones, escalar una imagen en mapa de bits, cambia el
tamaño de los píxel que la componen y se modifica su resolución.
TAMAÑO Y DIMENSIONES DE LA IMAGEN
Tamaño y dimensiones
de una imagen digital 8
16. TAMAÑO:
13,7 Mb
Anchura:800 píxeles
Altura:600 píxeles
DIMENSIONES
21,17 cm. X15,88 cm.
RESOLUCION
86 píxeles por pulgada
TAMAÑO Y DIMENSIONES
Tamaño y dimensiones
de una imagen digital 8
17. Imagen----tamaño de imagen:
Parte superior: DIMESIÓNES EN PIXELES
Parte media: dimensiones de impresión
Parte inferior: resolución en píxeles por pulgada
Tamaño y dimensiones
de una imagen digital 8
18. 96 ppp = 37,8 pixeles por cm.
Ancho = 21,17 x 37 = 800
píxeles de ancho Alto = 15,88 x
37,8 = 600
píxeles de alto
A una resolución de 96 ppp = 37,8 píxeles por centímetro
Esta imagen tendría una resolución de 800 x 600 píxeles
96 ppp = 37,8
pixeles por cm
TAMAÑO DIMENSIONES Y RESOLUCION
Tamaño y dimensiones
de una imagen digital 8
19. TAMAÑO DIMENSIONES Y RESOLUCION
• REMUESTREAR
– Cuando se modifican la dimensiones y o resolución de una imagen el numero
total de píxeles cambia y el programa de retoque debe recalcular el tamaño y la
información de color de cada píxel.
– Esta operación se denomina REMUESTREO.
– Operaciones de TRANSFORMACIÓN ( ESCALAR, GIRAR, DISTORSIONAR..)
implican también un remuestreo.
• INTERPOLACION
– Al modificar las dimensiones o la resolución si diminuye el numero total de
píxeles hay que eliminar puntos ( INFRAMUESTREOS) si aumenta hay que
inventar puntos ( SOBREMUESTREO), para ello se basa en los valores de color
previos.
– Para ello se escoge un método de interpolación que se selecciona en el
apartado TAMAÑO DE LA IMAGEN o en preferencias generales.
Tamaño y dimensiones
de una imagen digital 8
20. TAMAÑO DIMENSIONES Y RESOLUCION
• REMUESTREAR
– Se puede decidir si el cambio afectara al total de los píxeles de la imagen
activando o desactivando REMUESTREAR IMAGEN, cuando esta activa se
realiza un nuevo calculo del total de píxeles.
– Si permanece inactiva no se varia el numero total de píxeles de la imagen así
como su tamaño en Kilobytes.
– En este caso no hay remuestreo, no varia el numero total de píxeles, así que
aumentará el tamaño del píxel para que haya mas o menos píxel por pulgada.
– Se pueden modificar las dimensiones sin variar la resolución
Tamaño y dimensiones
de una imagen digital 8
21. RESOLUCION DEL MONITOR
– Sea cual sea la resolución de una imagen, su visualización en pantalla queda determinada
por la resolución del monitor
– La resolución depende del numero de píxeles utilizados para representar en pantalla la
imagen
– La mayoría de los monitores permiten regular la resolución en distintos ajustes, que indican
la cantad de píxel en anchura y altura del monitor : 640x480 píxel ( BAJA RESOLUCION),
832x624, 1024x768 píxel (ALTA RESOLUCIÓN)
– Un mismo documento se verá mas pequeño en un monitor ajustado a alta resolución que
en baja
– Los ajusten varían también en función del TAMAÑO EN PULGADAS del monitor. Un
monitor de 13 pulgadas ajustado a 640x480 pxs usa puntos mas pequeños que uno de 21
pulgadas a la misma resolución.
Tamaño y dimensiones
de una imagen digital 8
22. • RESOLUCION DE IMPRESORA Y LINEATURA
– Cuando se imprime una imagen en papel los parámetros que determinan la calidad
de impresión son:
• RESOLUCIÓN DE LA IMPRESORA
– Se mide en puntos por pulgada: ingles– dpi ( dots per inch)
– español– ppp( puntos por pulgada)
– Esta medida determina el numero de puntos por cada pulgada de impresión así como el
tamaño de los mismos ( cuanto mas alta es la resolución mas pequeño es el punto)
• LINEATURA O FRECUENCIA DE TRAMA
– Hace referencia a la trama de semitonos utilizado.
– La mayoría de los sistemas de impresión representan los diferentes grises con tramas de
semitonos.
– Estas tramas son como mayas de celdas dispuestas en hilera, las celdas se llenan mas o
menos de negro para representar los grises mas o menos oscuros.
– En impresión a color el sistema es el mismo utilizando una trama de semitonos para cada
color ( cuatricromía)
• Este tipo de tramas se mide en LINEAS POR PULGADAS
– LPP ( líneas por pulgada) --- LPI ( líneas per inch)
– Cuantas mas líneas por pulgadas tenga una trama mas fina será la impresión.
– Libros de calidad se imprimen a 150-300 lpp
– Periódicos se imprimen a 60 -85 lpp
– Fotocopiadora 50-.90 lpp
– La trama suele ser de punto redondo pero se pueden también crear efectos gráficos.
– Además de por el tamaño del punto se distinguen por la inclinación de la trama ( suele ser de
45 grados) ya que es la que menos distrae a la vista
Tamaño y dimensiones
de una imagen digital 8
23. • PROFUNDIDAD DEL PIXEL / PROFUNDIDAD DE COLOR
– Hace referencia a la capacidad que tiene cada píxel de representar diferentes colores o niveles de
grises
– Se mide en BITs
– Una imagen de 1 BIT significa que cada uno de los píxel que la componen solo ofrece dos
posibilidades: NEGRO– apagado BLANCO – encendido
• Suponen las imágenes en modo blanco y negro tramadas de formatos .psp
– Imagen en ESCALA DE GRISES son imágenes de 8 bits, lo cual significa que cada píxel tiene 2
elevado a 8 = 256 posibilidades de representar un gris diferente ( de 0 negro a 255 blanco)
– Imagen de color RGB tienen TRES CANALES ( rojo verde y azul) cada uno con 256 posibilidades
tonales ( 8 bits, lo cual suma una profundidad de píxel de 24 bits ( 3x8= 24 ) lo que corresponde a 2
elevado a 24 = 16 millones de posibles combinaciones de color para cada píxel
– Imagen CMYK tienen 4 canales ( cian, magenta, amarillo y negro) lo cual supone una profundidad
de color para cada píxel de 32 bits ( 4x8 bits)
– Cuanta mas profundidad de color tiene mayor información digital por cada píxel y mayor tamaño de
archivo
Profundidad de pixel Profundidad de color
24. • Determina el modo en el que se combinan colores en
una imagen para representación o impresión.
• Se trabajan con varios formatos:
– RVA ( rojo, verde, azul) RGB ( red, green, blue)
– CMAN( cian, magenta, amarillo, negro)
CMYK ( cyan, magent, yellow, black)
– ESCALA DE GRISES
Modos de color 1
25. – RVA ( rojo, verde, azul) RGB ( red, green, blue)
• Modo de color-luz
• Usado para gestión y reproducción de color de monitores TV,
Plasma, LCD, tubo rayos catódicos.
• Basado en combinación de tres colores primarios luz básicos
• Combinándolos se forman todas las combinaciones de color
posibles hasta 16 Millones de colores
• El color negro se obtiene por ausencia de luz
• El color blanco se obtiene por la suma de las tres fuentes de luz
básica: Luz Roja+luz verde+luz azul oscura
• Cada tonalidad intermedia se obtiene aplicando un valor de
BRILLO sobre cada uno de los colores básicos ( tonos) de
0 a 255
Modos de color 2
26. – CMAN( cian, magenta, amarillo, negro)
CMYK ( cyan, magent, yellow, black)
• Modo de color- pigmento
• Codigo de color usado para impresión
• La gama de colores se genera a partir de tres colores
primarios pigmento : cian, magenta, amarillo por combinación
• Se le añade negro para acentuar el contraste
• Los colores se obtienen por acumulación de tinta CMA sobre
fondo blanco
• Para obtener negro mezclamos los tres colores
• La ausencia total de color ( ausencia de tintas) produce color
blanco
Modos de color 4
27. • ESCALA DE GRISES ( Grayscale)
– No es exactamente un modo de color ya que se
elimina la información de color del pixel o punto y
se mantiene la información de blanco o negro o
su transición en escala de grises
– Se utiliza para fotografía en B/N o impresos a una
sola tinta
– Imagen creada en modo E-G utiliza 256 variantes
entre blanco y negro
Modos de color 6
H. Cartier Bresson
29. • Representan modos de guardar y comprimir la información con
diferentes técnicas de comprensión de datos.
– Photoshop admite documentos con un máximo de 2 Gb de tamaño.
( Excepto formato RAW, TIFF, PSB)
– Permite guardar archivos en formatos:
• PSD
• BMP
• EPS
• DCS!.0
• GIF
• JPEG
• PSB
• PCX
• PDF
• PICT
• PIXAR
• PNG
• RAW
• SCITEX
• TARGA
• TIFF
Formatos de archivo
30. Técnicas de producción: IMAGEN DIGITALIMAGEN DIGITAL
_________________________________________________________
inmaculada.rosal@gmail.com
