BECA DE PERFECCIONAMIENTO
CES 2018
CONSTRUCCIÓN EN METALCON
Y TERMINACIONES EN
DOMICILIOS
CLASE 1
PREPARE SU PROYECTO EN
METALCON
OBJETIVOS DE LA CLASE
Conocer las características y beneficios
de construir con perfiles de acero
galvanizado y sus principales
componentes.
Reconocer cuáles son los pasos
necesarios para iniciar una construcción
y las normativas aplicables. Aprender
cómo construir un buen radier.
CONTRUYENDO CON PERFILES DE
ACERO GALVANIZADO
PERFILES DE ACERO GALVANIZADO
Es un moderno sistema constructivo
donde todos los elementos
estructurales de construcción,
muros perimetrales y techumbres,
son fabricados utilizando perfiles de
acero galvanizado de bajo espesor y
alta resistencia.
PERFILES DE ACERO GALVANIZADO
“METALCON”, es una marca
comercial de CINTAC.
Otras marcas disponibles son CD60
de KNAUF y Volcometal de Volcán.
USOS Y CARACTERÍSTICAS
Se utiliza para la construcción de
viviendas, ampliaciones y mansardas.
Además es:
Rápido y Fácil
De menor costo que la madera y la
albañilería
Usado en grandes propiedades
constructivas
LÍMITES DE CONSTRUCCIÓN
Con esta técnica se puede
construir la estructura completa
de:
Casas, hasta dos niveles de
altura.
Oficinas, hasta tres niveles de
altura.
PROPIEDADES
Durable y resistente a la
humedad
Liviano
Asísmico
Indeformable
Resistente a la corrosión
Incombustible
¿CÓMO FUNCIONA?
La construcción se realiza
uniendo los perfiles entre sí
por medio de tornillos
autoperforantes.
ELEMENTOS DE CONSTRUCCIÓN
Los más utilizados en la construcción
de una estructura habitacional simple
son:
Canales
Portante/Montantes
Tensores
Conectores y Anclajes
Accesorios
PERFIL “U”
Conocido como “Canal”, se utiliza
para construir soleras
–superior e inferior–, vigas y
dinteles.
También como conector, apoyo,
refuerzos en general, y como
elemento de unión.
PERFIL “C”
Perfil C o “Montante” que puede ser
liso o ranurado para pasar
canalizaciones.
Se utiliza como pie derecho, como
atiezador en conexiones y apoyos en
general, y en la construcción de
pilares, vigas y cerchas.
Se utiliza sobre las vigas como
costanera de techo y cielos.
También se utiliza como puntos de
apoyo o como elemento
estabilizador en muros y cerchas.
PERFIL OMEGA
PERFIL “AT”
Se utiliza cuando se construyen
cielos rasos (falsos) y permite fijar
el nivel donde será instalado.
También es utilizado en la
prolongación de cuerda interior de
la cercha o larguero.
PERFIL AT

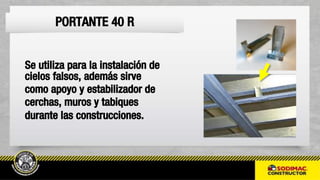

Se utiliza para la instalación de
cielos falsos, además sirve
como apoyo y estabilizador de
cerchas, muros y tabiques
durante las construcciones.
PORTANTE 40 R
Se utiliza en la construcción de las
diagonales que darán tensión a la
estructura.
También se usa como conector
entre dos elementos y como
conector tipo escuadra 90º.
Viene en rollo de 60 mts.
PERFIL TIRANTE
PERFIL TIRANTE
ÁNGULO TENSOR Y PLACA GUSSET
PLACA GUSSET
ÁNGULO TENSOR
SOLERA INFERIOR
REVESTIMIENTO
ESTABILIZADOR
LATERALSOLERA SUPERIOR
REVESTIMIENTO
AUTOPERFORANTE #8
Una vez instaladas soleras,
montantes y tirantes, es
necesario dar tensión y
estabilizar la estructura. Para
ello se utilizan los ángulos
tensor y las placas gusset.
DETALLE ÁNGULO TENSOR
El águlo tensor proporciona la
tensión necesaria al tirante para
que pueda absorver de manera
óptima las cargas, evitando que
se deforme la estructura.
PLACA GUSSET
PLACA GUSSET
Placa de metal que se utiliza
para reforzar vigas, pie derechos
y cerchas.
CONECTORES
Los conectores nos ayudan a
unir las piezas entre sí, dando
mayor rigidez a la estructura, o
para unir las cerchas a un muro.
USOS DE LOS CONECTORES
Unión de viga
con pie derecho
Unión de viga de
concreto
con pie derecho
Unión de viga de
Metalcon
con pie derecho
ACCESORIOS CONECTORES
PLACA GUSSET CONECTOR L ZINC ÁNGULO TENSOR PERFORADO
FIJACIÓN CANALES Y PERFILES
Tornillos cabeza de lenteja punta
broca o autoperforantes.
ANCLAJES
Accesorios que permiten fijar las
bases de la estructura al radier.
TIPOS DE ANCLAJES
ANCLAJE DE ESQUINA CONECTOR DE ANCLAJE ANCLAJE DE HILO

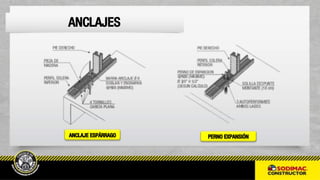

ANCLAJES
ANCLAJE ESPÁRRAGO PERNO EXPANSIÓN
ACCESORIOS DE ANCLAJE
ANCLAJE AN2 60
ANCLAJE AN 60 ANCLAJE AN 90
ANCLAJE ÁNGULO 90
ANCLAJE ÁNGULO 60
ANCLAJE C
HILO ½”
RECUERDE QUE…
1. Los perfiles galvanizados son una
alternativa eficiente y económica de
construcción.
2. Los perfiles deben unirse entre sí por
medio de tornillos autoperforantes y los
conectores para unir piezas entre sí.
3. Utilice tirantes para dar tensión a un
tabique estructural.

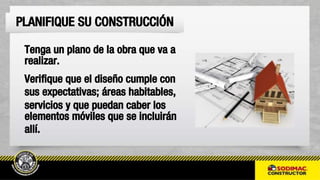

PLANIFIQUE SU PROYECTO
Tenga un plano de la obra que va a
realizar.
Verifique que el diseño cumple con
sus expectativas; áreas habitables,
servicios y que puedan caber los
elementos móviles que se incluirán
allí.
PLANIFIQUE SU CONSTRUCCIÓN
En el plano deben respetar las
medidas del terreno y debe
estar claro dónde van a quedar
las entradas de luz, agua y
alcantarillado.
PLANIFIQUE SU CONSTRUCCIÓN
Verifique que el sistema fue
diseñado según la normativa de la
Superintendencia de Servicios
Sanitarios S.I.S.S
PLANIFIQUE SU CONSTRUCCIÓN
El sistema eléctrico debe ser diseñado
en conformidad al Reglamento de la
Superintendencia de Electricidad y
Combustibles (SEC). Además debe ser
capaz de manejar las necesidades de
electricidad de la vivienda y minimizar
el riesgo de incendios y de daños a las
personas.
PLANIFIQUE SU CONSTRUCCIÓN
http://normastecnicas.minvu.cl/
PLANIFIQUE SU CONSTRUCCIÓN
En el diseño de una casa, de una
ampliación o una remodelación, hay
que tener presente las restricciones
que existen; la ordenanza general de
urbanismo y construcciones, plan
regulador y reglamentos comunales,
regulaciones de asociación o
copropiedad de edificios y
condominios.
Es crucial obtener todos los
permisos requeridos para construir
tanto una obra nueva como una
ampliación, alteración, reparación o
reconstrucción de una vivienda.
PLANIFIQUE SU CONSTRUCCIÓN

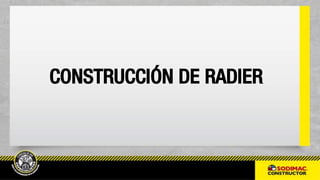

CONSTRUCCIÓN DE RADIER
PREPARACIÓN
Revise minuciosamente la superficie
del terreno, que no tenga cañerías,
ductos de electricidad ni napas
subterráneas. Además saque la basura,
escombros, maleza, arbustos y hierbas.
Ojo: la quema de los residuos de las
faenas es causal de multa.
TRAZADO DEL TERRENO
Marque sobre el terreno las medidas
que se han pensado en el proyecto y
que se encuentran en el plano o
dibujo de la casa o habitación por
construir.
Inicie el trazado por el lado más largo
del terreno y desde él realice los trazos
más cortos.
Debe cuidar que todos los ejes estén a
90°. Es decir, en escuadra.
TRAZADO DEL TERRENO
NIVELACIÓN
Los terrenos no son parejos y toda
construcción requiere que éstos
estén nivelados en cota cero, para
luego darle la pendiente deseada.
MÉTODO DE NIVELACIÓN
Utilice el método de la manguera
con agua para marcar los dos
extremos del terreno al mismo
nivel.
CONSTRUIR RADIER
Defina y marque las medidas que
tendrá el radier.
TRAZADO DEL RADIER
Haga el trazado sobre el suelo,
entierre las estacas en las
esquinas, disponga las tablas y
amarre las lienzas que
enmarcan el espacio.
PENDIENTE DEL RADIER
Defina el desnivel que se le va a
dar al piso para que el agua pueda
escurrir, alejándose de la
edificación.
Con el método definido para nivelar
terrenos, coloque la manguera con
agua y realice la marca en el
segundo punto. Ésta será exacta y
equivalente a la medida que está en
la primera marca, es decir, 45 cms.
PENDIENTE DEL RADIER
BASE DEL RADIER
Rellene la base con gravilla
ayudándose de un rastrillo.
A continuación, moje el suelo
para que se asiente y después
se pueda apisonar.
INSTALAR 1ª MALLA ACMA
Córtela a la medida exacta.
Colóquela sobre la gravilla, y
presione suavemente.
Vierta la mezcla de concreto
sobre la superficie.

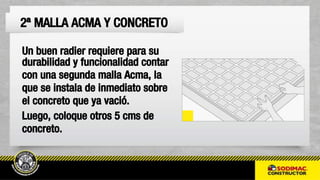

Un buen radier requiere para su
durabilidad y funcionalidad contar
con una segunda malla Acma, la
que se instala de inmediato sobre
el concreto que ya vació.
Luego, coloque otros 5 cms de
concreto.
2ª MALLA ACMA Y CONCRETO
Para afinar más aún el trabajo, se
puede utilizar la pulidora de radier.
Con una espátula ir rellenando las
nuevas imperfecciones y luego
volver a pasar la pulidora hasta
quedar conforme con el resultado.
AFINAR EL CONCRETO
RECUERDE QUE…
1. Planifique su construcción y recurra a un
plano de arquitectura y a los planos de
agua, alcantarillado y eléctrico.
2. No trabaje sin un permiso de edificación.
3. Marque y nivele la superficie para la
edificación. Un buen radier requiere
contar con una segunda malla ACMA para
su durabilidad y funcionalidad.

Más contenido relacionado

La actualidad más candente

Diseño estructural edificio
Diseño estructural edificioDiseño estructural edificio
Diseño estructural edificio
frank padilla

Manual de diseno estructural panel rey
Manual de diseno estructural panel reyManual de diseno estructural panel rey
Manual de diseno estructural panel rey
Jose Bustillos

226173202 metrado-de-cargas
226173202 metrado-de-cargas226173202 metrado-de-cargas
226173202 metrado-de-cargas
Américo Pari

Drywall
DrywallDrywall
Drywall
JWHM39

Especificaciones tecnicas estructuras
Especificaciones tecnicas estructurasEspecificaciones tecnicas estructuras
Especificaciones tecnicas estructuras
Luis Angel Rodriguez Ramos

Manual de-carriolas-hopsa
Manual de-carriolas-hopsaManual de-carriolas-hopsa
Manual de-carriolas-hopsa
Aca Acav

03 anexo-iii-manual-armstrong-lp-05-12
03 anexo-iii-manual-armstrong-lp-05-1203 anexo-iii-manual-armstrong-lp-05-12
03 anexo-iii-manual-armstrong-lp-05-12
Kevin Wogner

Mi Vivienda PFI
Mi Vivienda PFIMi Vivienda PFI
Mi Vivienda PFI
DanielaCF3

Comentarios a la norma técnica de edificación e.070 (perú)
Comentarios a la norma técnica de edificación e.070 (perú)Comentarios a la norma técnica de edificación e.070 (perú)
Comentarios a la norma técnica de edificación e.070 (perú)
Dennis Alexander Soles Reyes

Libro ingeniería sismo resistente (prácticas y exámenes upc)
Libro ingeniería sismo resistente (prácticas y exámenes upc)Libro ingeniería sismo resistente (prácticas y exámenes upc)
Libro ingeniería sismo resistente (prácticas y exámenes upc)
Jaime Espinoza Skinfield

Memoria descriptiva de estructuras
Memoria descriptiva de estructurasMemoria descriptiva de estructuras
Memoria descriptiva de estructuras
Juan Pablo Recuenco Huamán

2010 diseño de un edificio de concreto armado de 5 niveles
2010 diseño de un edificio de concreto armado de 5 niveles2010 diseño de un edificio de concreto armado de 5 niveles
2010 diseño de un edificio de concreto armado de 5 niveles
Luciannii Taihua

Memoria calaculo
Memoria calaculoMemoria calaculo
Memoria calaculo
Freddy Laguna Ayma

Pfi sabina rodriguez
Pfi sabina rodriguezPfi sabina rodriguez
Pfi sabina rodriguez
pfiarquitectura

ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.
ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.
ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.
Bea Abarca

"¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c...
"¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c..."¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c...
"¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c...
Instituto del cemento y Hormigón de Chile

Creación de valor para los pisos industriales
Creación de valor para los pisos industrialesCreación de valor para los pisos industriales
Creación de valor para los pisos industriales
Instituto del cemento y Hormigón de Chile

manual de casas de mamposteria
manual de casas de mamposteria manual de casas de mamposteria
manual de casas de mamposteria
toncotes87

2. pre dimensionamiento
2. pre dimensionamiento2. pre dimensionamiento
2. pre dimensionamiento
Rosand Roque Ch.

construccion de cabañas de madera 28/31 Anexo 5
construccion de cabañas de madera 28/31 Anexo 5construccion de cabañas de madera 28/31 Anexo 5
construccion de cabañas de madera 28/31 Anexo 5
Arq Blue


La actualidad más candente (20)

Diseño estructural edificio
Diseño estructural edificioDiseño estructural edificio
Diseño estructural edificio

Manual de diseno estructural panel rey
Manual de diseno estructural panel reyManual de diseno estructural panel rey
Manual de diseno estructural panel rey

226173202 metrado-de-cargas
226173202 metrado-de-cargas226173202 metrado-de-cargas
226173202 metrado-de-cargas

Drywall
DrywallDrywall
Drywall

Especificaciones tecnicas estructuras
Especificaciones tecnicas estructurasEspecificaciones tecnicas estructuras
Especificaciones tecnicas estructuras

Manual de-carriolas-hopsa
Manual de-carriolas-hopsaManual de-carriolas-hopsa
Manual de-carriolas-hopsa

03 anexo-iii-manual-armstrong-lp-05-12
03 anexo-iii-manual-armstrong-lp-05-1203 anexo-iii-manual-armstrong-lp-05-12
03 anexo-iii-manual-armstrong-lp-05-12

Mi Vivienda PFI
Mi Vivienda PFIMi Vivienda PFI
Mi Vivienda PFI

Comentarios a la norma técnica de edificación e.070 (perú)
Comentarios a la norma técnica de edificación e.070 (perú)Comentarios a la norma técnica de edificación e.070 (perú)
Comentarios a la norma técnica de edificación e.070 (perú)

Libro ingeniería sismo resistente (prácticas y exámenes upc)
Libro ingeniería sismo resistente (prácticas y exámenes upc)Libro ingeniería sismo resistente (prácticas y exámenes upc)
Libro ingeniería sismo resistente (prácticas y exámenes upc)

Memoria descriptiva de estructuras
Memoria descriptiva de estructurasMemoria descriptiva de estructuras
Memoria descriptiva de estructuras

2010 diseño de un edificio de concreto armado de 5 niveles
2010 diseño de un edificio de concreto armado de 5 niveles2010 diseño de un edificio de concreto armado de 5 niveles
2010 diseño de un edificio de concreto armado de 5 niveles

Memoria calaculo
Memoria calaculoMemoria calaculo
Memoria calaculo

Pfi sabina rodriguez
Pfi sabina rodriguezPfi sabina rodriguez
Pfi sabina rodriguez

ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.
ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.
ESPECIFICACIONES TECNICAS PARTICULARES ESTRUCTURAS METÁLICAS.

"¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c...
"¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c..."¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c...
"¿Cómo usar la tecnología de los prefabricados para viviendas asequibles en c...

Creación de valor para los pisos industriales
Creación de valor para los pisos industrialesCreación de valor para los pisos industriales
Creación de valor para los pisos industriales

manual de casas de mamposteria
manual de casas de mamposteria manual de casas de mamposteria
manual de casas de mamposteria

2. pre dimensionamiento
2. pre dimensionamiento2. pre dimensionamiento
2. pre dimensionamiento

construccion de cabañas de madera 28/31 Anexo 5
construccion de cabañas de madera 28/31 Anexo 5construccion de cabañas de madera 28/31 Anexo 5
construccion de cabañas de madera 28/31 Anexo 5


Similar a Red anual cont_math_kinder_2013

Contruccion
ContruccionContruccion
Contruccion
miguelpinedapineda

Cielo raso 1
Cielo raso 1Cielo raso 1
Cielo raso 1
Jorge Sihuay Maraví

13 instalaciones 167 176
13 instalaciones 167 17613 instalaciones 167 176
13 instalaciones 167 176
Edinson Cordova

13 instalaciones 167 176
13 instalaciones 167 17613 instalaciones 167 176
13 instalaciones 167 176
Edinson Cordova

1productos de-acero-corrugado
1productos de-acero-corrugado1productos de-acero-corrugado
1productos de-acero-corrugado
giorgio paucar

Informe n
Informe nInforme n
Informe n
Kristo Salazar

PLACA COLABORANTE
PLACA COLABORANTEPLACA COLABORANTE
PLACA COLABORANTE
Francisco Vazallo

259731874 ensayo-de-alabeo
259731874 ensayo-de-alabeo259731874 ensayo-de-alabeo
259731874 ensayo-de-alabeo
macrami macra

Propuesta de elementos de circulacion vertical
Propuesta de elementos de circulacion verticalPropuesta de elementos de circulacion vertical
Propuesta de elementos de circulacion vertical
Jean Carlos Ramirez Ramirez

Bitacora Obra.pptx
Bitacora Obra.pptxBitacora Obra.pptx
Bitacora Obra.pptx
cuentasecundaria2033

Kubilosa2022-com.pdf
Kubilosa2022-com.pdfKubilosa2022-com.pdf
Kubilosa2022-com.pdf
Luis Sigcho

Trabajo de supervicion
Trabajo de supervicionTrabajo de supervicion
Trabajo de supervicion
xforce89

Construccion de tabiques con ladrillos de vidrio - 1.pdf
Construccion de tabiques con ladrillos de vidrio - 1.pdfConstruccion de tabiques con ladrillos de vidrio - 1.pdf
Construccion de tabiques con ladrillos de vidrio - 1.pdf
home

PPT TALLER DE INTEGRACION COMPETITICA.pptx
PPT TALLER DE INTEGRACION COMPETITICA.pptxPPT TALLER DE INTEGRACION COMPETITICA.pptx
PPT TALLER DE INTEGRACION COMPETITICA.pptx
YordyGodoy

Planeación del proyecto de construcción
Planeación del proyecto de construcciónPlaneación del proyecto de construcción
Planeación del proyecto de construcción
desarrollowebjp

Viviendas de interes social
Viviendas de interes socialViviendas de interes social
Viviendas de interes social
kiejev2003

Viviendas de interes social
Viviendas de interes socialViviendas de interes social
Viviendas de interes social
Jesus Velasquez

Manual de construccion
Manual de construccionManual de construccion
Manual de construccion
claritza hernandez

06 techumbre 91-108
06 techumbre 91-10806 techumbre 91-108
06 techumbre 91-108
LeonardoHectorArmand

S08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptx
S08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptxS08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptx
S08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptx
GabrielCampuzanoQuis


Similar a Red anual cont_math_kinder_2013 (20)

Contruccion
ContruccionContruccion
Contruccion

Cielo raso 1
Cielo raso 1Cielo raso 1
Cielo raso 1

13 instalaciones 167 176
13 instalaciones 167 17613 instalaciones 167 176
13 instalaciones 167 176

13 instalaciones 167 176
13 instalaciones 167 17613 instalaciones 167 176
13 instalaciones 167 176

1productos de-acero-corrugado
1productos de-acero-corrugado1productos de-acero-corrugado
1productos de-acero-corrugado

Informe n
Informe nInforme n
Informe n

PLACA COLABORANTE
PLACA COLABORANTEPLACA COLABORANTE
PLACA COLABORANTE

259731874 ensayo-de-alabeo
259731874 ensayo-de-alabeo259731874 ensayo-de-alabeo
259731874 ensayo-de-alabeo

Propuesta de elementos de circulacion vertical
Propuesta de elementos de circulacion verticalPropuesta de elementos de circulacion vertical
Propuesta de elementos de circulacion vertical

Bitacora Obra.pptx
Bitacora Obra.pptxBitacora Obra.pptx
Bitacora Obra.pptx

Kubilosa2022-com.pdf
Kubilosa2022-com.pdfKubilosa2022-com.pdf
Kubilosa2022-com.pdf

Trabajo de supervicion
Trabajo de supervicionTrabajo de supervicion
Trabajo de supervicion

Construccion de tabiques con ladrillos de vidrio - 1.pdf
Construccion de tabiques con ladrillos de vidrio - 1.pdfConstruccion de tabiques con ladrillos de vidrio - 1.pdf
Construccion de tabiques con ladrillos de vidrio - 1.pdf

PPT TALLER DE INTEGRACION COMPETITICA.pptx
PPT TALLER DE INTEGRACION COMPETITICA.pptxPPT TALLER DE INTEGRACION COMPETITICA.pptx
PPT TALLER DE INTEGRACION COMPETITICA.pptx

Planeación del proyecto de construcción
Planeación del proyecto de construcciónPlaneación del proyecto de construcción
Planeación del proyecto de construcción

Viviendas de interes social
Viviendas de interes socialViviendas de interes social
Viviendas de interes social

Viviendas de interes social
Viviendas de interes socialViviendas de interes social
Viviendas de interes social

Manual de construccion
Manual de construccionManual de construccion
Manual de construccion

06 techumbre 91-108
06 techumbre 91-10806 techumbre 91-108
06 techumbre 91-108

S08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptx
S08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptxS08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptx
S08_ESPECIALIDAD INSTALACIONES SANITARIAS.pptx


Más de Marita Alvarez

Md metalcon_manual_de_construccion_2
Md  metalcon_manual_de_construccion_2Md  metalcon_manual_de_construccion_2
Md metalcon_manual_de_construccion_2
Marita Alvarez

Clase 3 metalcom_f
Clase 3 metalcom_fClase 3 metalcom_f
Clase 3 metalcom_f
Marita Alvarez

Md metalcon_manual_de_construccion_1
Md  metalcon_manual_de_construccion_1Md  metalcon_manual_de_construccion_1
Md metalcon_manual_de_construccion_1
Marita Alvarez

Clase 2 metalcom_f
Clase 2 metalcom_fClase 2 metalcom_f
Clase 2 metalcom_f
Marita Alvarez

Md metalcon_manual_de_diseno
Md  metalcon_manual_de_disenoMd  metalcon_manual_de_diseno
Md metalcon_manual_de_diseno
Marita Alvarez

Md catalogo_tecnico_metalcon_perfiles_y_estructuras
Md  catalogo_tecnico_metalcon_perfiles_y_estructurasMd  catalogo_tecnico_metalcon_perfiles_y_estructuras
Md catalogo_tecnico_metalcon_perfiles_y_estructuras
Marita Alvarez

Md trazar_y_nivelar_terreno_construir_radier
Md  trazar_y_nivelar_terreno_construir_radierMd  trazar_y_nivelar_terreno_construir_radier
Md trazar_y_nivelar_terreno_construir_radier
Marita Alvarez

Trabajo investigación estadística
Trabajo investigación estadísticaTrabajo investigación estadística
Trabajo investigación estadística
Marita Alvarez


Más de Marita Alvarez (8)

Md metalcon_manual_de_construccion_2
Md  metalcon_manual_de_construccion_2Md  metalcon_manual_de_construccion_2
Md metalcon_manual_de_construccion_2

Clase 3 metalcom_f
Clase 3 metalcom_fClase 3 metalcom_f
Clase 3 metalcom_f

Md metalcon_manual_de_construccion_1
Md  metalcon_manual_de_construccion_1Md  metalcon_manual_de_construccion_1
Md metalcon_manual_de_construccion_1

Clase 2 metalcom_f
Clase 2 metalcom_fClase 2 metalcom_f
Clase 2 metalcom_f

Md metalcon_manual_de_diseno
Md  metalcon_manual_de_disenoMd  metalcon_manual_de_diseno
Md metalcon_manual_de_diseno

Md catalogo_tecnico_metalcon_perfiles_y_estructuras
Md  catalogo_tecnico_metalcon_perfiles_y_estructurasMd  catalogo_tecnico_metalcon_perfiles_y_estructuras
Md catalogo_tecnico_metalcon_perfiles_y_estructuras

Md trazar_y_nivelar_terreno_construir_radier
Md  trazar_y_nivelar_terreno_construir_radierMd  trazar_y_nivelar_terreno_construir_radier
Md trazar_y_nivelar_terreno_construir_radier

Trabajo investigación estadística
Trabajo investigación estadísticaTrabajo investigación estadística
Trabajo investigación estadística


Último

Brayan sanchez garcia segundo grado grupo tres
Brayan sanchez garcia segundo grado grupo tresBrayan sanchez garcia segundo grado grupo tres
Brayan sanchez garcia segundo grado grupo tres
brayansangar73

FUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptx
FUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptxFUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptx
FUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptx
AmilcarRMatamorosAlv

Instituciones que preservan el Patrimonio Cultural en el Perú
Instituciones que preservan el Patrimonio Cultural en el PerúInstituciones que preservan el Patrimonio Cultural en el Perú
Instituciones que preservan el Patrimonio Cultural en el Perú
elisbanruddybenavide

PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-
PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-
PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-
Akemmy123

Roberto Butragueño Revenga - eRetail Day - edición México 2024
Roberto Butragueño Revenga - eRetail Day - edición México 2024Roberto Butragueño Revenga - eRetail Day - edición México 2024
Roberto Butragueño Revenga - eRetail Day - edición México 2024
eCommerce Institute

EL ADVIENTO. Definición, características y actitudes.pptx
EL ADVIENTO. Definición, características y actitudes.pptxEL ADVIENTO. Definición, características y actitudes.pptx
EL ADVIENTO. Definición, características y actitudes.pptx
leonel175044

Mapa conceptuales de proyectos social y productivo.pdf
Mapa conceptuales de proyectos social y productivo.pdfMapa conceptuales de proyectos social y productivo.pdf
Mapa conceptuales de proyectos social y productivo.pdf
YudetxybethNieto

Taller sobre la Eucaristia. Elementos doctrinarios..pdf
Taller sobre la Eucaristia. Elementos doctrinarios..pdfTaller sobre la Eucaristia. Elementos doctrinarios..pdf
Taller sobre la Eucaristia. Elementos doctrinarios..pdf
JorgeHPereaG


Último (8)

Brayan sanchez garcia segundo grado grupo tres
Brayan sanchez garcia segundo grado grupo tresBrayan sanchez garcia segundo grado grupo tres
Brayan sanchez garcia segundo grado grupo tres

FUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptx
FUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptxFUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptx
FUNDAMENTOS DE ADMINISTRACION AGROPECUARIA I PARCIAL.pptx

Instituciones que preservan el Patrimonio Cultural en el Perú
Instituciones que preservan el Patrimonio Cultural en el PerúInstituciones que preservan el Patrimonio Cultural en el Perú
Instituciones que preservan el Patrimonio Cultural en el Perú

PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-
PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-
PROBLEMAS-RESUELTOS-DE-INGENIERIA-QUIMICA-Y-BIOQUIMICA-

Roberto Butragueño Revenga - eRetail Day - edición México 2024
Roberto Butragueño Revenga - eRetail Day - edición México 2024Roberto Butragueño Revenga - eRetail Day - edición México 2024
Roberto Butragueño Revenga - eRetail Day - edición México 2024

EL ADVIENTO. Definición, características y actitudes.pptx
EL ADVIENTO. Definición, características y actitudes.pptxEL ADVIENTO. Definición, características y actitudes.pptx
EL ADVIENTO. Definición, características y actitudes.pptx

Mapa conceptuales de proyectos social y productivo.pdf
Mapa conceptuales de proyectos social y productivo.pdfMapa conceptuales de proyectos social y productivo.pdf
Mapa conceptuales de proyectos social y productivo.pdf

Taller sobre la Eucaristia. Elementos doctrinarios..pdf
Taller sobre la Eucaristia. Elementos doctrinarios..pdfTaller sobre la Eucaristia. Elementos doctrinarios..pdf
Taller sobre la Eucaristia. Elementos doctrinarios..pdf


Red anual cont_math_kinder_2013

  • 1. BECA DE PERFECCIONAMIENTO CES 2018 CONSTRUCCIÓN EN METALCON Y TERMINACIONES EN DOMICILIOS
  • 2. CLASE 1 PREPARE SU PROYECTO EN METALCON
  • 3. OBJETIVOS DE LA CLASE Conocer las características y beneficios de construir con perfiles de acero galvanizado y sus principales componentes. Reconocer cuáles son los pasos necesarios para iniciar una construcción y las normativas aplicables. Aprender cómo construir un buen radier.
  • 4. CONTRUYENDO CON PERFILES DE ACERO GALVANIZADO
  • 5. PERFILES DE ACERO GALVANIZADO Es un moderno sistema constructivo donde todos los elementos estructurales de construcción, muros perimetrales y techumbres, son fabricados utilizando perfiles de acero galvanizado de bajo espesor y alta resistencia.
  • 6. PERFILES DE ACERO GALVANIZADO “METALCON”, es una marca comercial de CINTAC. Otras marcas disponibles son CD60 de KNAUF y Volcometal de Volcán.
  • 7. USOS Y CARACTERÍSTICAS Se utiliza para la construcción de viviendas, ampliaciones y mansardas. Además es: Rápido y Fácil De menor costo que la madera y la albañilería Usado en grandes propiedades constructivas
  • 8. LÍMITES DE CONSTRUCCIÓN Con esta técnica se puede construir la estructura completa de: Casas, hasta dos niveles de altura. Oficinas, hasta tres niveles de altura.
  • 9. PROPIEDADES Durable y resistente a la humedad Liviano Asísmico Indeformable Resistente a la corrosión Incombustible
  • 10. ¿CÓMO FUNCIONA? La construcción se realiza uniendo los perfiles entre sí por medio de tornillos autoperforantes.
  • 11. ELEMENTOS DE CONSTRUCCIÓN Los más utilizados en la construcción de una estructura habitacional simple son: Canales Portante/Montantes Tensores Conectores y Anclajes Accesorios
  • 12. PERFIL “U” Conocido como “Canal”, se utiliza para construir soleras –superior e inferior–, vigas y dinteles. También como conector, apoyo, refuerzos en general, y como elemento de unión.
  • 13. PERFIL “C” Perfil C o “Montante” que puede ser liso o ranurado para pasar canalizaciones. Se utiliza como pie derecho, como atiezador en conexiones y apoyos en general, y en la construcción de pilares, vigas y cerchas.
  • 14. Se utiliza sobre las vigas como costanera de techo y cielos. También se utiliza como puntos de apoyo o como elemento estabilizador en muros y cerchas. PERFIL OMEGA
  • 15. PERFIL “AT” Se utiliza cuando se construyen cielos rasos (falsos) y permite fijar el nivel donde será instalado. También es utilizado en la prolongación de cuerda interior de la cercha o larguero. PERFIL AT
  • 16. Se utiliza para la instalación de cielos falsos, además sirve como apoyo y estabilizador de cerchas, muros y tabiques durante las construcciones. PORTANTE 40 R
  • 17. Se utiliza en la construcción de las diagonales que darán tensión a la estructura. También se usa como conector entre dos elementos y como conector tipo escuadra 90º. Viene en rollo de 60 mts. PERFIL TIRANTE PERFIL TIRANTE
  • 18. ÁNGULO TENSOR Y PLACA GUSSET PLACA GUSSET ÁNGULO TENSOR SOLERA INFERIOR REVESTIMIENTO ESTABILIZADOR LATERALSOLERA SUPERIOR REVESTIMIENTO AUTOPERFORANTE #8 Una vez instaladas soleras, montantes y tirantes, es necesario dar tensión y estabilizar la estructura. Para ello se utilizan los ángulos tensor y las placas gusset.
  • 19. DETALLE ÁNGULO TENSOR El águlo tensor proporciona la tensión necesaria al tirante para que pueda absorver de manera óptima las cargas, evitando que se deforme la estructura.
  • 20. PLACA GUSSET PLACA GUSSET Placa de metal que se utiliza para reforzar vigas, pie derechos y cerchas.
  • 21. CONECTORES Los conectores nos ayudan a unir las piezas entre sí, dando mayor rigidez a la estructura, o para unir las cerchas a un muro.
  • 22. USOS DE LOS CONECTORES Unión de viga con pie derecho Unión de viga de concreto con pie derecho Unión de viga de Metalcon con pie derecho
  • 23. ACCESORIOS CONECTORES PLACA GUSSET CONECTOR L ZINC ÁNGULO TENSOR PERFORADO
  • 24. FIJACIÓN CANALES Y PERFILES Tornillos cabeza de lenteja punta broca o autoperforantes.
  • 25. ANCLAJES Accesorios que permiten fijar las bases de la estructura al radier.
  • 26. TIPOS DE ANCLAJES ANCLAJE DE ESQUINA CONECTOR DE ANCLAJE ANCLAJE DE HILO
  • 28. ACCESORIOS DE ANCLAJE ANCLAJE AN2 60 ANCLAJE AN 60 ANCLAJE AN 90 ANCLAJE ÁNGULO 90 ANCLAJE ÁNGULO 60 ANCLAJE C HILO ½”
  • 29. RECUERDE QUE… 1. Los perfiles galvanizados son una alternativa eficiente y económica de construcción. 2. Los perfiles deben unirse entre sí por medio de tornillos autoperforantes y los conectores para unir piezas entre sí. 3. Utilice tirantes para dar tensión a un tabique estructural.
  • 31. Tenga un plano de la obra que va a realizar. Verifique que el diseño cumple con sus expectativas; áreas habitables, servicios y que puedan caber los elementos móviles que se incluirán allí. PLANIFIQUE SU CONSTRUCCIÓN
  • 32. En el plano deben respetar las medidas del terreno y debe estar claro dónde van a quedar las entradas de luz, agua y alcantarillado. PLANIFIQUE SU CONSTRUCCIÓN
  • 33. Verifique que el sistema fue diseñado según la normativa de la Superintendencia de Servicios Sanitarios S.I.S.S PLANIFIQUE SU CONSTRUCCIÓN
  • 34. El sistema eléctrico debe ser diseñado en conformidad al Reglamento de la Superintendencia de Electricidad y Combustibles (SEC). Además debe ser capaz de manejar las necesidades de electricidad de la vivienda y minimizar el riesgo de incendios y de daños a las personas. PLANIFIQUE SU CONSTRUCCIÓN
  • 35. http://normastecnicas.minvu.cl/ PLANIFIQUE SU CONSTRUCCIÓN En el diseño de una casa, de una ampliación o una remodelación, hay que tener presente las restricciones que existen; la ordenanza general de urbanismo y construcciones, plan regulador y reglamentos comunales, regulaciones de asociación o copropiedad de edificios y condominios.
  • 36. Es crucial obtener todos los permisos requeridos para construir tanto una obra nueva como una ampliación, alteración, reparación o reconstrucción de una vivienda. PLANIFIQUE SU CONSTRUCCIÓN
  • 38. PREPARACIÓN Revise minuciosamente la superficie del terreno, que no tenga cañerías, ductos de electricidad ni napas subterráneas. Además saque la basura, escombros, maleza, arbustos y hierbas. Ojo: la quema de los residuos de las faenas es causal de multa.
  • 39. TRAZADO DEL TERRENO Marque sobre el terreno las medidas que se han pensado en el proyecto y que se encuentran en el plano o dibujo de la casa o habitación por construir.
  • 40. Inicie el trazado por el lado más largo del terreno y desde él realice los trazos más cortos. Debe cuidar que todos los ejes estén a 90°. Es decir, en escuadra. TRAZADO DEL TERRENO
  • 41. NIVELACIÓN Los terrenos no son parejos y toda construcción requiere que éstos estén nivelados en cota cero, para luego darle la pendiente deseada.
  • 42. MÉTODO DE NIVELACIÓN Utilice el método de la manguera con agua para marcar los dos extremos del terreno al mismo nivel.
  • 43. CONSTRUIR RADIER Defina y marque las medidas que tendrá el radier.
  • 44. TRAZADO DEL RADIER Haga el trazado sobre el suelo, entierre las estacas en las esquinas, disponga las tablas y amarre las lienzas que enmarcan el espacio.
  • 45. PENDIENTE DEL RADIER Defina el desnivel que se le va a dar al piso para que el agua pueda escurrir, alejándose de la edificación.
  • 46. Con el método definido para nivelar terrenos, coloque la manguera con agua y realice la marca en el segundo punto. Ésta será exacta y equivalente a la medida que está en la primera marca, es decir, 45 cms. PENDIENTE DEL RADIER
  • 47. BASE DEL RADIER Rellene la base con gravilla ayudándose de un rastrillo. A continuación, moje el suelo para que se asiente y después se pueda apisonar.
  • 48. INSTALAR 1ª MALLA ACMA Córtela a la medida exacta. Colóquela sobre la gravilla, y presione suavemente. Vierta la mezcla de concreto sobre la superficie.
  • 49. Un buen radier requiere para su durabilidad y funcionalidad contar con una segunda malla Acma, la que se instala de inmediato sobre el concreto que ya vació. Luego, coloque otros 5 cms de concreto. 2ª MALLA ACMA Y CONCRETO
  • 50. Para afinar más aún el trabajo, se puede utilizar la pulidora de radier. Con una espátula ir rellenando las nuevas imperfecciones y luego volver a pasar la pulidora hasta quedar conforme con el resultado. AFINAR EL CONCRETO
  • 51. RECUERDE QUE… 1. Planifique su construcción y recurra a un plano de arquitectura y a los planos de agua, alcantarillado y eléctrico. 2. No trabaje sin un permiso de edificación. 3. Marque y nivele la superficie para la edificación. Un buen radier requiere contar con una segunda malla ACMA para su durabilidad y funcionalidad.
