1. REDES
Isabel Vargas Palomo
MªEugenia Palomar García

2. Índice
• ¿Qué son?
• ¿Para qué sirven?
• ¿Qué tipos hay?
• ¿Qué topologías hay?
• ¿Cómo configuramos una red?

3. ¿Qué son?

4. Una red informática de
ordenadores es un conjunto
de ordenadores conectados
entre si para compartir
recursos e intercambiar
información.

5. ¿Para qué sirven?

6. Nos permiten utilizar una única conexión a internet en
varios ordenadores, compartir impresora y otros
periféricos, enviar y recibir mensajes y pasar archivos a
otros ordenadores sin necesidad de un lápiz de memoria,
cd u otro elemento. Incluso podemos ejecutar programas
instalados en otros ordenadores de la red.

7. ¿Qué tipos hay?

8. Tipos
Según la zona geográfica que
abarcan:
• LAN (Local Area Network): Redes de
Área Local
• MAN (Metropolitan Area Network):
Redes de Área Metropolitana
• WAN (Wide Área Network): Redes
de Área Extendida
Según el sistema jerárquico de red
utilizado:
• Redes Cliente-Servidor
• Redes Punto a Punto

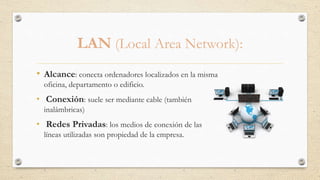

9. LAN (Local Area Network):
• Alcance: conecta ordenadores localizados en la misma
oficina, departamento o edificio.
• Conexión: suele ser mediante cable (también
inalámbricas)
• Redes Privadas: los medios de conexión de las
líneas utilizadas son propiedad de la empresa.

10. MAN (Metropolitan Area Network):
• Alcance: conecta varias LAN localizadas en la misma ciudad, área
industrial, o varios edificios.
• Conexión: suele ser mediante cable (también inalámbricas) en las LAN,
pero necesitan dispositivos repetidores de más alcance, alquilados a otras
empresas públicas o propios.
• Redes Privadas o Públicas: los medios de conexión de las líneas
utilizadas pueden ser propiedad de la empresa, utilizar una línea pública
alquilada (Ej. ADSL de Telefónica o de ONO).

11. WAN (Wide Área Network):
• Alcance: conecta ordenadores localizados en cualquier sitio del mundo.
• Conexión: Líneas Telefónicas, Fibra óptica, satélites…
• Redes Públicas: los medios de conexión de las líneas utilizadas son
propiedad una empresa de telecomunicaciones que las alquila al público y
empresas en general.

12. Redes Cliente-Servidor
Son redes en las que uno o más
ordenadores (SERVIDORES), son
los que controlan y proporcionan
recursos y servicios a otros
(CLIENTES).

13. Redes Punto a Punto
Son redes en las que todos los
ordenadores tienen el mismo estatus en
la red y deciden que recursos y servicios
dan al resto. Cada PC puede hacer de
CLIENTE o SERVIDOR.

14. ¿Qué topologías hay?

15. • Una red informática está compuesta por equipos que están conectados entre sí
mediante líneas de comunicación (cables de red, etc.) y elementos de hardware
(adaptadores de red y otros equipos que garantizan que los datos viajen
correctamente). La configuración física, es decir la configuración espacial de la red,
se denomina topología física.
• La topología lógica, a diferencia de la topología física, es la manera en que los
datos viajan por las líneas de comunicación. Las topologías lógicas más comunes
son Ethernet, Red en anillo y FDDI.

16. Topología de bus
La topología de bus es la manera más simple en la
que se puede organizar una red. En la topología de
bus, todos los equipos están conectados a la misma
línea de transmisión mediante un cable, generalmente
coaxial. La palabra "bus" hace referencia a la línea
física que une todos los equipos de la red.

17. Topología de estrella
En la topología de estrella, los equipos de la red están
conectados a un hardware denominado concentrador.
Es una caja que contiene un cierto número de sockets a
los cuales se pueden conectar los cables de los equipos.
Su función es garantizar la comunicación entre esos
sockets.

18. Topología en anillo
En una red con topología en anillo, los equipos se
comunican por turnos y se crea un bucle de equipos
en el que cada uno "tiene su turno para hablar"
después del otro.

19. Topología lógica de red
Es la sistema de acceso y comunicación que se emplea para conectar las
estaciones de la red. Para que dos estaciones se comuniquen necesitan entender
el mismo idioma, por lo que se establece un Protocolo( reglas) estándar de
comunicación: el PROTOCOLO TCP/IP

20. Protocolo TCP/IP
Se trata del lenguaje que utiliza cualquier plataforma de ordenadores en
Internet para enviar y recibir la información. Por eso se toma como estándar.
• TCP: es el que divide la información en paquetes y el que las vuelve a
unir en su orden adecuado cuando van llegando a su destino.
• IP: es el responsable de identificar cada uno de estos paquetes de
información con su dirección apropiada.

21. Dirección IP
Cada ordenador conectado a la red debe disponer de una
dirección única para una correcta identificación y
efectiva localización.
A dicha dirección se la conoce como IP, y se encuentra
formada por 4 números de 0 a 255 (xxx) separados por
puntos.
• Para que dos equipos pertenezcan a la misma red deben
tener una IP con la parte de red igual

22. Máscara de Red
Secuencia de 4 números de la misma estructura que la IP,
que se utiliza para distinguir qué parte de la IP identifica la
red y qué parte a los equipos.

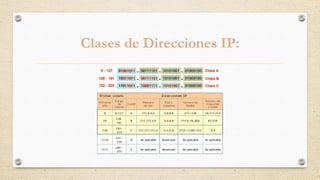

23. Clases de Direcciones IP:

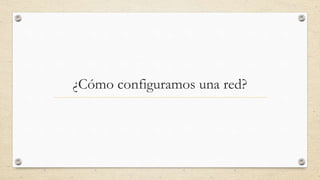

24. ¿Cómo configuramos una red?

25. • Instalación de la tarjeta de red.
• Configurar los componentes de red: Protocolo TCP/IP
• Configurar una red doméstica o para pequeña oficina: crear
Grupo de Trabajo.
• Compartir recursos.

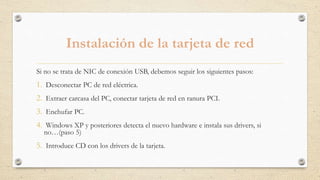

26. Instalación de la tarjeta de red
Si no se trata de NIC de conexión USB, debemos seguir los siguientes pasos:
1. Desconectar PC de red eléctrica.
2. Extraer carcasa del PC, conectar tarjeta de red en ranura PCI.
3. Enchufar PC.
4. Windows XP y posteriores detecta el nuevo hardware e instala sus drivers, si
no…(paso 5)
5. Introduce CD con los drivers de la tarjeta.

27. Configurar la conexión
Los pasos serían:
• 1. Pulsamos en “Inicio” y
abrimos “Panel de control”.

28. • 2. Una vez en panel de control,
pulsamos en el apartado de
“Redes e Internet”.
• 3. Estando en “Redes e
Internet” entramos en “Centro
de redes y recursos
compartidos”.

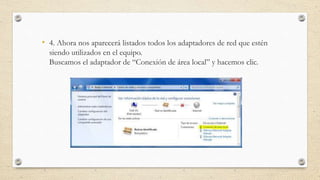

29. • 4. Ahora nos aparecerá listados todos los adaptadores de red que estén
siendo utilizados en el equipo.
Buscamos el adaptador de “Conexión de área local” y hacemos clic.

30. • 5. Se nos abrirá la ventana de
“Estado de conexión de área
local”, pues bien, pulsamos en
“Propiedades”.

31. • 6. Estando en “Propiedades de
Conexión de área local” damos
doble clic en el apartado de
“Protocolo de Internet versión 4
(TCP/IPv4)”.

32. • 7. Una vez aquí, configuramos el adaptador de red de
conexión de área local con una IP fija en caso que sea lo
requerido. Necesitaríamos una Dirección IP, Máscara de
subred, Puerta de enlace predeterminada y al menos la
dirección IP de un servidor DNS.
O por el contrario, configuramos el
adaptador de red para que adquiera los
parámetros de red de forma automática por
DHCP.

33. Compartir información y recursos
Una vez que la red y el grupo de trabajo están configurados, podemos
compartir recursos e intercambiar información.
• Carpeta Documentos Compartidos: al configurar la red se crea
automáticamente esta carpeta donde colocamos las carpetas o archivos que
queremos compartir con el resto de usuarios de la red.
• Compartir y Seguridad: esta opción del menú contextual de carpetas, archivos
y unidades de disco permite Compartir o Privatizar el recurso.

34. Compartir y utilizar una impresora en la red
• Compartir una impresora: supone permitir al resto de la red que utilice la impresora que tenemos
instalada en nuestro equipo. Para esto:
Inicio/configuración/impresoras y faxes/(botón derecho sobre impresora) compartir… y escribir el nombre que la
impresora tendrá en la red.
• Utilizar una impresora compartida: supone instalar y utilizar una impresora instalada y
compartida por otro usuario de la red. Para esto:
Inicio/configuración/impresoras y faxes/agregar una impresora… y seguir el sencillo asistente que detecta e
instala las impresoras compartidas por los equipos de la red y transmite el driver correspondiente.
Para utilizar esa impresora, el equipo donde está instalada debe estar funcionando.
