Este documento ofrece una introducción a los conceptos básicos de las redes informáticas, incluyendo definiciones de servidores, clientes y la arquitectura cliente-servidor. Explica los diferentes tipos de redes como redes conmutadas, redes de difusión, redes locales y amplias. También describe los dispositivos comunes de red como routers, switches, modems y hosts, así como conceptos como la World Wide Web, Internet y la nube.

1. REDES INFORMÁTICAS
Recopilación con fines didácticos de Prof. Guadalupe Poleo
1 GPS/REDES
Algunos términos que nos ayudan a entender nociones
básicas de la Teoría de redes informáticas

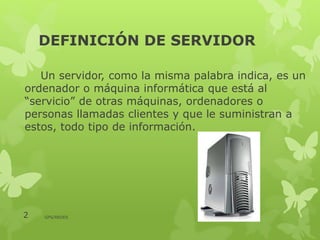

2. DEFINICIÓN DE SERVIDOR
Un servidor, como la misma palabra indica, es un
ordenador o máquina informática que está al
“servicio” de otras máquinas, ordenadores o
personas llamadas clientes y que le suministran a
estos, todo tipo de información.
GPS/REDES2

3. Un servidor en informática será un ordenador u otro tipo de
dispositivo que suministra una información requerida por unos clientes
(que pueden ser personas, o también pueden ser otros dispositivos
como ordenadores, móviles, impresoras, entre otros)
El siguiente esquema general, en el denominado esquema “cliente-
servidor” que es uno de los más usados ya que en él se basa gran parte
de internet
GPS/REDES3

4. GPS/REDES4

5. Observaciones:
 una máquina servidora se comunica con variados clientes,
todos demandando algún tipo de información. Esta
información puede ser desde archivos de texto, video, audio,
imágenes, emails, aplicaciones, programas, consultas a base
de datos, entre otros
 Por regla general, las máquinas servidoras suelen ser algo
más potentes que un ordenador normal. Suelen tener más
capacidad tanto de almacenamiento de información como de
memoria principal, ya que tienen que dar servicio a muchos
clientes. Dependerá de las necesidades
 A modo de ejemplo, podríamos hacer funcionar un ordenador
en nuestra casa como si fuera un servidor, aunque esto no es
lo más habitual. Por general, los servidores suelen estar
situados en centros de datos de empresas (edificios con
grandes salas dedicadas a alojar a los servidores).
GPS/REDES5

6. RED
Es un concepto que procede del vocablo latino
rete y que hace mención a la estructura que
dispone de un patrón característico.
El concepto se utiliza para nombrar al conjunto
de los equipos informáticos interconectados que
comparten servicios, información y recursos
6 GPS/REDES

7. REDES DE COMUNICACIONES
Dependiendo de su arquitectura y de los
procedimientos empleados para transferir
la información las redes de comunicación
se clasifican en :
Redes conmutadas
Redes de difusión
7 GPS/REDES

8. REDES CONMUTADAS
Consisten en un conjunto de nodos interconectados entre sí, a
través de medios de transmisión (cables), donde la información
se transfiere encaminándola del nodo de origen al nodo destino
mediante conmutación entre nodos intermedios. Una
transmisión de este tipo tiene 3 fases:
Establecimiento de la conexión.
Transferencia de la información.
Liberación de la conexión.
Un ejemplo de redes conmutadas son las redes de área
extensa.
8 GPS/REDES

9. TIPOS DE REDES CONMUTADAS
Conmutación de Paquetes: es el
procedimiento mediante el que
cuando un nodo quiere enviar
información a otro, la divide en
paquetes.
9 GPS/REDES

10. 10 GPS/REDES

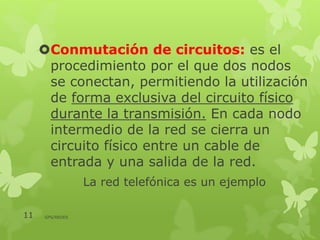

11. Conmutación de circuitos: es el
procedimiento por el que dos nodos
se conectan, permitiendo la utilización
de forma exclusiva del circuito físico
durante la transmisión. En cada nodo
intermedio de la red se cierra un
circuito físico entre un cable de
entrada y una salida de la red.
La red telefónica es un ejemplo
11 GPS/REDES

12. 12 GPS/REDES

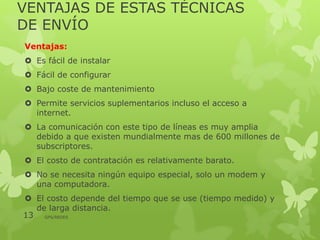

13. VENTAJAS DE ESTAS TÉCNICAS
DE ENVÍO
Ventajas:
 Es fácil de instalar
 Fácil de configurar
 Bajo coste de mantenimiento
 Permite servicios suplementarios incluso el acceso a
internet.
 La comunicación con este tipo de líneas es muy amplia
debido a que existen mundialmente mas de 600 millones de
subscriptores.
 El costo de contratación es relativamente barato.
 No se necesita ningún equipo especial, solo un modem y
una computadora.
 El costo depende del tiempo que se use (tiempo medido) y
de larga distancia.
13 GPS/REDES

14. DESVENTAJAS DE ESTAS
TÉCNICAS DE ENVÍO
Desventajas:
 La conexión se obstruye cuando contesta una llamada
 Línea telefónica
 Cuando se utiliza internet la línea telefónica esta
ocupada.
 Velocidad que ofrece es hasta 56kbps
14 GPS/REDES

15. REDES DE DIFUSIÓN
Son aquéllas en las que la señal emitida por un
transmisor va a la red, por lo que todos los usuarios
conectados reciben la misma información a la vez.
Un ejemplo típico son las redes de televisión, en
cualquiera de sus formas de transporte: cable o satélite
Broadcast, en español: difusión, es una forma de
transmisión de información donde un nodo emisor
envía información a una multitud de nodos receptores
de manera simultánea, sin necesidad de reproducir la
misma transmisión nodo por nodo.
15 GPS/REDES

16. La difusión de información es útil para dos tipos de
escenarios:
 Cuando el nodo emisor no conoce cual es el nodo
destinatario. La aplicación más común es el
descubrimiento automático de servicios en una red. De
esta manera, el usuario no tiene por qué conocer de
antemano la dirección del servidor que proporciona un
determinado servicio.
 Cuando el nodo emisor necesita enviar la misma
información a múltiples receptores. Es el caso de la
videoconferencia y el streaming.
16 GPS/REDES

17. Los medios de transmisión
Son las vías por las cuales se comunican los datos.
Dependiendo de la forma de conducir la señal a través del
medio o soporte físico, se pueden clasificar en dos grandes
grupos:
 Medios de transmisión guiados o alámbricos.
 Medios de transmisión no guiados o inalámbricos.
usan ondas electromagnéticas
En el caso de los medios guiados estas ondas se conducen a
través de cables o “alambres”.
En los medios inalámbricos, se utiliza el aire como medio de
transmisión, a través de radiofrecuencias, microondas y luz
(infrarrojos, láser) por ejemplo: Bluetooth o Wi-Fi
17 GPS/REDES

18. Medios de transmisión guiados
Los más utilizados en el campo de las telecomunicaciones
y la interconexión de computadoras son tres:
 cable de par trenzado
 cable coaxial y
 fibra óptica
18 GPS/REDES

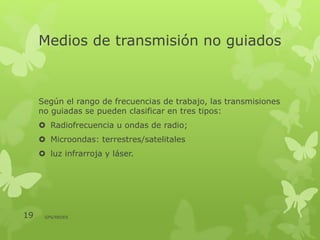

19. Medios de transmisión no guiados
Según el rango de frecuencias de trabajo, las transmisiones
no guiadas se pueden clasificar en tres tipos:
 Radiofrecuencia u ondas de radio;
 Microondas: terrestres/satelitales
 luz infrarroja y láser.
19 GPS/REDES

20. TOPOLOGÍA ´FÍSICA DE REDES
LAN, DE PAQUETES
Clasificación de las redes según
su organización física
 DE BUS (TODOS EN UN ÚNICO PAQUETE)
 ANILLO FORMA CIRCULAR (SIMPLE)
 DE ESTRELLA (ROUTER O ENRUTADOS POR EL QUE
PASAN TODOS LOS PAQUETES)
 DE ÁRBOL
20 GPS/REDES

21. 21 GPS/REDES

22. 22 GPS/REDES

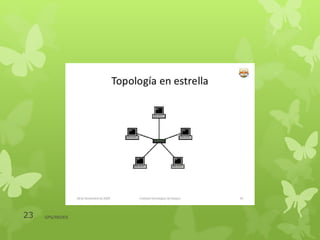

23. 23 GPS/REDES

24. 24 GPS/REDES

25. DISPOSITIVOS
ROUTER
25 GPS/REDES

26. Modem
es un equipo que sirve para modular y
demodular (en amplitud, frecuencia, fase
u otro sistema)
una señal llamada portadora mediante
otra señal de entrada llamada
moduladora.
26 GPS/REDES

27. SWITCH (“conmutador”) es un dispositivo
electrónico que interconecta dos o más segmentos
de red, funcionando de manera similar a los
puentes (bridges), pasando datos de un segmento
a otro
27 GPS/REDES

28. 28 GPS/REDES

29. Tipos de redes según dimensión
 Red Pública computadoras interconectadas que
comparten información sin clave de acceso
 Red privada
 Red de área Personal (PAN): (Personal Área Network)
Varios dispositivos del mismo usuario, pocos metros .
Esto es sin Inernet
 Red de área local (LAN): una red que se limita a un
área especial relativamente pequeña tal como un cuarto,
un solo edificio, una nave, o un avión. Las redes de área
local a veces se llaman una sola red de localización.
29 GPS/REDES

30. Tipos de redes según
dimensión cont
 Red de área local virtual (VLAN): es un grupo de
computadoras, con un conjunto común de recursos a
compartir y de requerimientos
 Red del área del campus (CAN): Se deriva a una red
que conecta dos o más LANs los cuales deben estar
conectados en un área geográfica específica tal como un
campus de universidad, un complejo industrial o una
base militar.
30 GPS/REDES

31. Tipos cont
 Red de área metropolitana (MAN): una red que
conecta las redes de un área (dos o más redes locales
juntas) pero que no se extiende más allá de los límites
de la ciudad inmediata, o del área metropolitana. Los
enrutadores (routers) múltiples, los interruptores
(switch) y los cubos están conectados para crear una
MAN
 Red de área amplia (WAN): es una red de
comunicaciones de datos que cubre un área geográfica
relativamente amplia y que utiliza a menudo las
instalaciones de transmisión proporcionadas por los
portadores comunes, tales como compañías del
teléfonicas
31 GPS/REDES

32. Tipos cont
 Red de área de almacenamiento (SAN): Es una red
concebida para conectar servidores, matrices de discos y
librerías de soporte.
 Red irregular: Es un sistema de cables y buses que se
conectan a través de un módem, y que da como
resultado la conexión de una o más computadoras.
32 GPS/REDES

33. WWW
Sigla de la expresión inglesa
World Wide Web
'red informática mundial‘
Sistema lógico de acceso y búsqueda de
la información disponible en Internet,
cuyas unidades informativas son las
páginas web
33 GPS/REDES

34. INTERNET
Red informática de nivel mundial
Red de Redes
34 GPS/REDES

35. HOST
El término es usado en informática
para referirse a las computadoras
conectadas a una red, que proveen y
utilizan servicios de ella
35 GPS/REDES

36. NUBE
Es el nombre que se le dio al
procesamiento y almacenamiento masivo
de datos en servidores que alojen la
información del usuario en el
Cyberespacio
GPS/REDES36
