Este documento describe los elementos básicos de una red como switches, firewalls, routers y tarjetas de interfaz de red. Explica protocolos como IPv4 e IPv6 que encapsulan la información para su entrega, así como conceptos como subnet mask, gateway y loopback que permiten identificar y direccionar el tráfico en una red.

1. Redes
Agosto 2015

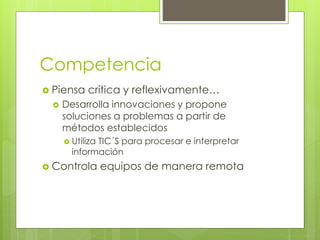

2. Competencia
 Piensa crítica y reflexivamente…
 Desarrolla innovaciones y propone
soluciones a problemas a partir de
métodos establecidos
 Utiliza TIC´S para procesar e interpretar
información
 Controla equipos de manera remota

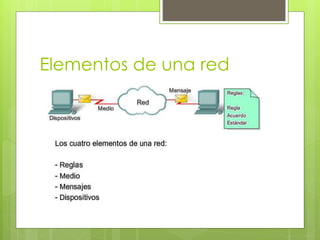

3. Elementos de una red

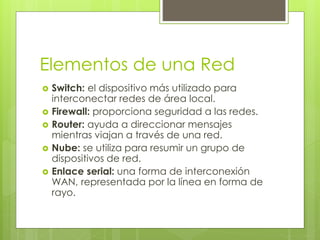

5. Elementos de una Red

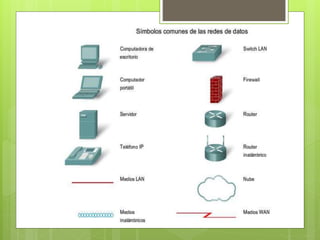

 Switch: el dispositivo más utilizado para
interconectar redes de área local.
 Firewall: proporciona seguridad a las redes.
 Router: ayuda a direccionar mensajes
mientras viajan a través de una red.
 Nube: se utiliza para resumir un grupo de
dispositivos de red.
 Enlace serial: una forma de interconexión
WAN, representada por la línea en forma de
rayo.

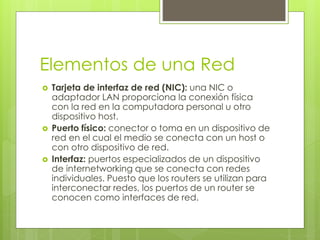

6. Elementos de una Red
 Tarjeta de interfaz de red (NIC): una NIC o
adaptador LAN proporciona la conexión física
con la red en la computadora personal u otro
dispositivo host.
 Puerto físico: conector o toma en un dispositivo de
red en el cual el medio se conecta con un host o
con otro dispositivo de red.
 Interfaz: puertos especializados de un dispositivo
de internetworking que se conecta con redes
individuales. Puesto que los routers se utilizan para
interconectar redes, los puertos de un router se
conocen como interfaces de red.

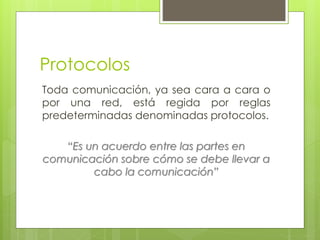

7. Protocolos
Toda comunicación, ya sea cara a cara o
por una red, está regida por reglas
predeterminadas denominadas protocolos.
“Es un acuerdo entre las partes en
comunicación sobre cómo se debe llevar a
cabo la comunicación”

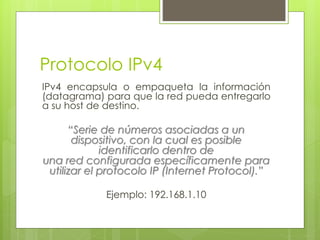

8. Protocolo IPv4
IPv4 encapsula o empaqueta la información
(datagrama) para que la red pueda entregarlo
a su host de destino.
“Serie de números asociadas a un
dispositivo, con la cual es posible
identificarlo dentro de
una red configurada específicamente para
utilizar el protocolo IP (Internet Protocol).”
Ejemplo: 192.168.1.10

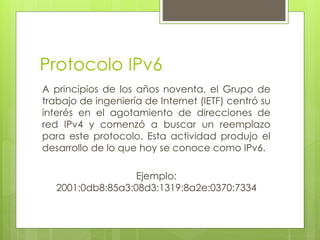

9. Protocolo IPv6
A principios de los años noventa, el Grupo de
trabajo de ingeniería de Internet (IETF) centró su
interés en el agotamiento de direcciones de
red IPv4 y comenzó a buscar un reemplazo
para este protocolo. Esta actividad produjo el
desarrollo de lo que hoy se conoce como IPv6.
Ejemplo:
2001:0db8:85a3:08d3:1319:8a2e:0370:7334

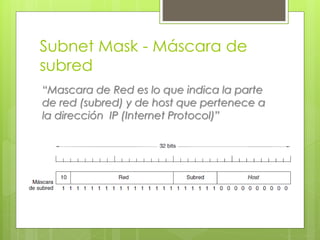

10. Subnet Mask - Máscara de
subred
“Mascara de Red es lo que indica la parte
de red (subred) y de host que pertenece a
la dirección IP (Internet Protocol)”

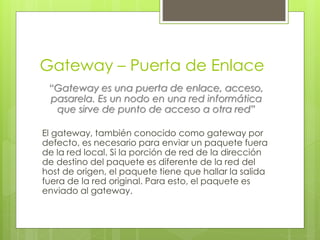

11. Gateway – Puerta de Enlace
“Gateway es una puerta de enlace, acceso,
pasarela. Es un nodo en una red informática
que sirve de punto de acceso a otra red”
El gateway, también conocido como gateway por
defecto, es necesario para enviar un paquete fuera
de la red local. Si la porción de red de la dirección
de destino del paquete es diferente de la red del
host de origen, el paquete tiene que hallar la salida
fuera de la red original. Para esto, el paquete es
enviado al gateway.

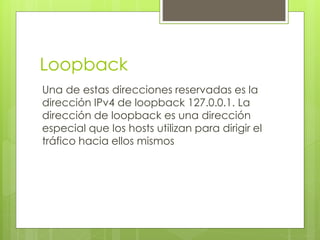

12. Loopback
Una de estas direcciones reservadas es la
dirección IPv4 de loopback 127.0.0.1. La
dirección de loopback es una dirección
especial que los hosts utilizan para dirigir el
tráfico hacia ellos mismos

13. Configuración de Red

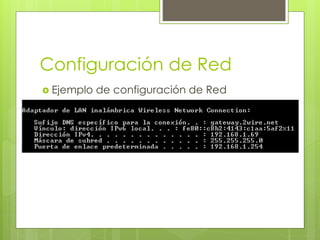

 Ejemplo de configuración de Red

14. Configuración de Red

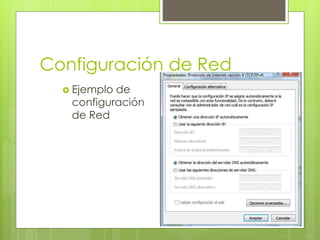

 Ejemplo de
configuración
de Red
