1. Redes informáticas
1º Bachillerato T.I.C.O.
David Haro Calvo
15/11/2015
Trabajo sobre las redes informáticas

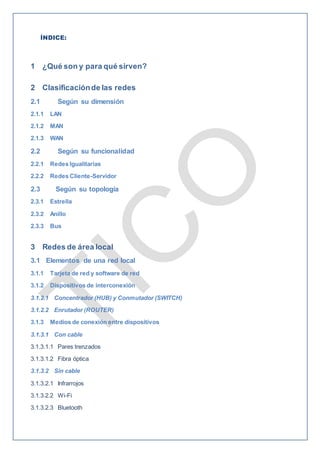

2. ÍNDICE:
1 ¿Qué son y para qué sirven?
2 Clasificaciónde las redes
2.1 Según su dimensión
2.1.1 LAN
2.1.2 MAN
2.1.3 WAN
2.2 Según su funcionalidad
2.2.1 Redes Igualitarias
2.2.2 Redes Cliente-Servidor
2.3 Según su topología
2.3.1 Estrella
2.3.2 Anillo
2.3.3 Bus
3 Redes de área local
3.1 Elementos de una red local
3.1.1 Tarjeta de red y software de red
3.1.2 Dispositivos de interconexión
3.1.2.1 Concentrador (HUB) y Conmutador (SWITCH)
3.1.2.2 Enrutador (ROUTER)
3.1.3 Medios de conexión entre dispositivos
3.1.3.1 Con cable
3.1.3.1.1 Pares trenzados
3.1.3.1.2 Fibra óptica
3.1.3.2 Sin cable
3.1.3.2.1 Infrarrojos
3.1.3.2.2 Wi-Fi
3.1.3.2.3 Bluetooth

3. 4 Protocolode red TCP/IP
5 Modelo OSIde la ISO
6 DirecciónIP

5. 1. ¿Qué son y para que sirven?
Las redes de ordenadores son dos o más ordenadores conectados entre sí, mediante un
medio de transmisión de forma que desde cada uno de ellos podamos ver y utilizar
información, recursos y servicios en los otros.

6. 2. Clasificación de las redes.
2.1. Según su dimensión.
2.1.1.LAN: (Local Area Network). Redes de área local. Su alcance se restringe a
pequeñas organizaciones (empresas, centros de enseñanza,…) de uso privado. Se
alcanzan altas velocidades de transmisión con pequeños errores.
2.1.2.MAN: (Metropolitan Area Network). Redes de área metropolitana. Su alcance
abarca a una pequeña población conectando distintos segmentos de redes LAN.
Se alcanzan altas velocidades de transmisión con un volumen de datos elevado.
2.1.3.WAN: (Wide Area Network).Redes de área extensa. Su alcance abarca ciudades,
países y continentes de uso compartido o público.
2.2. Según su funcionalidad.
2.2.1.Redes igualitarias: red pensada para un número reducido de ordenadores,
pues son difíciles de controlar y administrar. El fallo de un equipo afecta a los
recursos compartidos y no al resto.

7. 2.2.2.Redes Cliente-Servidor: modelo de red en el que las tareas se reparten entre
el proveedor (servidor), y el demandante (cliente).
2.3. Según su topología.
2.3.1.Estrella: Ordenadores conectados a un nodo común. La red se ve afectada por el
fallo del nodo central.
2.3.2.Anillo: Ordenadores conectados formando un bucle. La red se ve afectada por el
fallo de un equipo.
2.3.3.Lineal o bus: Ordenadores conectados uno tras otro. La red se ve afectada por
los fallos de la línea.

8. 3. Redes de área local.
3.1. Elementos de una red local.
3.1.1.Tarjeta de red y software de red.
3.1.2.Dispositivos de interconexión.
3.1.2.1. Concentrador (HUB) y Conmutador (SWITCH):
Concentrador o hub: Formado por una serie de puertos donde se conectan los
terminales de la red. Distribuyen los datos que reciben por un puerto, a
todos los demás terminales de la red, funcionando todos los nodos a la
misma velocidad.
Conmutador o switch: Formado por una serie de puertos donde se conectan los
terminales de la red. Distribuyen los datos que reciben por un puerto,
únicamente al terminal de la red destinatario, funcionando los nodos a
distintas velocidades.
3.1.2.2. Enrutador (ROUTER): dispositivo que proporciona conectividad a nivel
de red o nivel 3 en el modelo OSI. Su función principal es enviar paquetes de
datos de una red a otra, es decir, interconectar subredes.
3.1.3.Medios de conexión entre dispositivos.
3.1.3.1. Con cable:

9. 3.1.3.1.1. Pares trenzados: cable formado por ocho hilos de colores
protegidos por una funda de plástico que terminan en un conector tipo
RJ-45. Si existen problemas de interferencias electromagnéticas, el cable
irá apantallado (STP) y si no será (UTP).
3.1.3.1.2. Fibra óptica: formados por un núcleo de fibra de vidrio o plástico
recubierto de materiales que impiden pérdidas de señal y protegen las
fibras para que no se rompan. No experimentan interferencias
electromagnéticas. Emplean pulsos de luz para transmitir datos.
3.1.3.2. Sin cable:
3.1.3.2.1. Infrarrojos: Los dispositivos a conectar deben estar próximos a
distancias no superiores a 1m y los puertos de infrarrojos deben estar
apuntado uno hacia otro formando en todo caso un ángulo menor de 30º.
Permite conexiones entre el ordenador y el teclado, ratón, móvil…
3.1.3.2.2. Wi-Fi: es un tipo de conexión por ondas de radio. Funciona dentro
de una cobertura de 300-400 metros. Permite las mismas conexiones que
los infrarrojos. Su velocidad máxima es de 300 Mb/s.

10. 3.1.3.2.3. Bluetooth: es un tipo de conexión por radiofrecuencia. Funciona
dentro de una cobertura de 50-250 metros. Permite las mismas conexiones
que los infrarrojos. Su velocidad máxima es de 24 Mb/s.

11. 4. Protocolo TCP/IP: El protocolo TCP/IP (transmission control protocol / Internet protocol) es
un protocolo de comunicaciones. Es usado por la práctica totalidad de las redes LAN y
sistemas operativos como Windows, Mac OS, UNIX, Linux, etc. Este protocolo permite la
comunicación entre redes heterogéneas y con distintos sistemas operativos. Muchos
componentes de hardware incorporan este firmware para poder ser configurados en la red. El
TCP/IP está formado por la unión de dos protocolos: IP y TCP. El protocolo IP trabaja a nivel
de red y su función se mueve en el ámbito del direccionamiento y los puertos. El protocolo
TCP trabaja a nivel de transporte y está orientado al control y flujo y la conexión.

12. 5. El modelo OSI de la ISO: La ISO empezó a desarrollar un modelo conceptual para la
conexión red, era un modelo de referencia de interconexión de sistema que en los entornos de
trabajo se conoce como OSI. Este modelo ofrece un marco de trabajo que permite explicar el
modo en que los datos se desplazan dentro de una red. El modelos OSI tiene siete capas.
Capas o niveles OSI Función
7.- Capa de aplicación Corresponde a los programas de aplicación que usa la red.
6.- Capa de presentación Define la forma en que se presentan los datos a la aplicaciones.
5.- Capa de sesión Gestiona las conexiones entre aplicaciones cooperativas.
4.- Capa de transporte Proporciona servicios de detección y corrección de errores.
3.- Capa de red Gestiona conexiones a través de la red para capas superficiales
2.- Capa de enlace Proporciona servicio de envío de datos a través de enlaces.
1.- Capa física Define las características físicas de la red material.

13. 6. Direción IP: Una vez instalado el protocolo TCP/IP, cada nodo o elemento de red se enlaza
mediante en dirección IP exclusiva: El número IP está formado por decimales de un byte
separadas por puntos. Cada cifra decimal oscila entre 0 y 255.
