Este documento resume los conceptos básicos de las redes de computadoras. Explica que una red es un conjunto de computadoras interconectadas que comparten información y recursos. Describe los componentes clave de una red como servidores, estaciones de trabajo, tarjetas de interfaz y cableado. Además, explica los diferentes tipos de redes, topologías y protocolos.
2. ¿Qué es una red?
Es un conjunto de computadoras interconectadas entre
si a través de un medio de comunicación masivo (medios
guiados / medios no guiados), la finalidad de una red es
compartir información y recursos (grabación e
impresoras).
3. esta conformado por un proveedor de una compañía
(claro, movistar, entel, etc) que por medio de una línea
telefónica se conecte a un modem, quien se encarga de
distribuir la señal del internet, ya sea por medio de
cableado o señal inalámbrica.

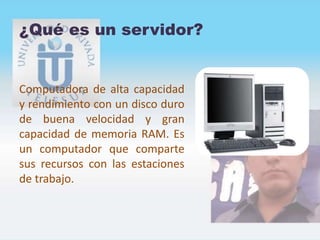

4. ¿Qué es un servidor?
Computadora de alta capacidad
y rendimiento con un disco duro
de buena velocidad y gran
capacidad de memoria RAM. Es
un computador que comparte
sus recursos con las estaciones
de trabajo.
5. ¿Qué es una estación de trabajo?
Es un computador personal
que tiene instalada una tarjeta
de interfaz y esta físicamente
unida al servidor por medio de
cables. Además de la tarjeta y
los cables la estación debe
tener un S.O. para comunicarse
con el servidor.
6. ¿Porqué son importante las redes?
la respuesta a esta pregunta giran alrededor de los tres
componentes esenciales de todo sistema de computo:
HARDWARE: las redes permiten compartir hardware
de computación, reduciendo el costo y haciendo
accesible poderosos equipos de computo.
SOFTWARE: Con las redes es posible compartir datos
y programas de software, aumentando la eficiencia y
la productividad.
HUMANWARE: Las redes permiten a la gente
colaborar en formas que sin ellas, serian difíciles o
imposibles.
7. Objetivos de las redes
compartir recursos, es hacer que todos los programas, datos y
equipos estén disponibles para cualquiera de la red que así lo
solicite, sin importar la localización física del recurso y del
usuario.
Proporcionar una alta fiabilidad, al contar con fuentes
alternativas de suministro, por ejemplo todos los archivos
podrían duplicarse en dos o tres maquinas , de tal manera que si
uno de ellas no se encuentra disponible, podría utilizarse una de
las otras copias. Además, la presencia de múltiples CPU significa
que si una de ellas deja de funcionar , las otras puedan ser
capaces de encargarse de su trabajo, aunque se tenga un
rendimiento global menor.

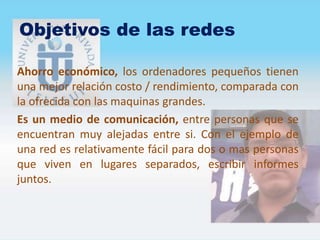

8. Objetivos de las redes
Ahorro económico, los ordenadores pequeños tienen
una mejor relación costo / rendimiento, comparada con
la ofrecida con las maquinas grandes.
Es un medio de comunicación, entre personas que se
encuentran muy alejadas entre si. Con el ejemplo de
una red es relativamente fácil para dos o mas personas
que viven en lugares separados, escribir informes
juntos.
9. Tarjeta de interface
son tarjetas que se instalan al computador con el fin de
ofrecer una conexión física a una red. Cada tarjeta se
encuentra diseñada para trabajar en un tipo de red en
especifico y soportan una gran variedad de cables y
tipos de bus (ISA, MCA, EISA, PCI, PCMCIA).

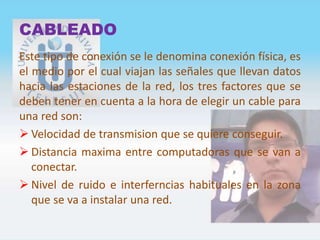

11. CABLEADO
Este tipo de conexión se le denomina conexión física, es
el medio por el cual viajan las señales que llevan datos
hacia las estaciones de la red, los tres factores que se
deben tener en cuenta a la hora de elegir un cable para
una red son:
Velocidad de transmision que se quiere conseguir.
Distancia maxima entre computadoras que se van a
conectar.
Nivel de ruido e interferncias habituales en la zona
que se va a instalar una red.
14. Tipos de redes
Las redes de computadoras pueden clasificarse como
redes locales y redes extendidas. Los tipos de redes de
computadoras son:
Punto a punto
Redes de área local (LAN)
Redes de área metropolitana (MAN)
Redes de área mundial (WAN)
Redes inalámbricas
15. Red de punto a punto
Es aquella donde dos
terminales siempre están
unidas por un cable o línea
no compartido tal que su uso
es dedicado solo a esos dos
terminales
16. Red de área local (LAN)
Local Área Network: red de
área local, extensión entre
10 mt. y 1 km. Son redes
pequeñas habituales
oficinas o edificios cuyo
tiempo de transmisión
puede ser de 10 a 100 mps
(mega bits por segundo).
17. Red de área metropolitana (MAN)
Metropolitan area network:
red de área metropolitana,
abarcan una ciudad, son mas
extensas que un LAN, poseen
diversas oficinas en una
misma ciudad o país, su
tamaño máximo comprende
unos 10 km.
18. Red de área mundial (WAN)
Wide area network: red de
area extendida, superior a
una LAN y MAN, consiste en
una colección de HOST o
redes LAN conectadas por
una subred, formadas por
lineas conectadas a un
router (enrutador) su
tamaño oscila entre 100 y
1000 km.
19. Redes inalámbricas
Se llaman así para
distinguirlas de las redes
tradicionales por cable a los
mas actuales por fibra
óptica.
En una red inalámbrica los
datos se transmiten por el
aire usando distintas
tecnologías

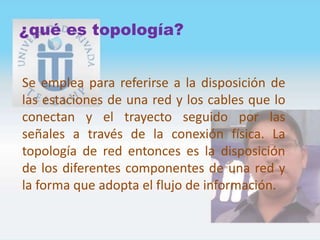

20. ¿qué es topología?
Se emplea para referirse a la disposición de
las estaciones de una red y los cables que lo
conectan y el trayecto seguido por las
señales a través de la conexión física. La
topología de red entonces es la disposición
de los diferentes componentes de una red y
la forma que adopta el flujo de información.
21. ¿qué es topología?
Las topologías fueron ideadas para establecer
un orden y evitarse el caos que se producirá si
las estaciones de una red fueran colocadas en
forma aleatoria. Tiene como objetivo hallar
como los usuarios puedan conectarse a todos
los recursos de la manera mas económica y
eficaz, además para satisfacerla demanda de los
usuarios con un tiempo de red lo mas reducido
posible.
22. Topologías
Topología física, disposición física de las maquinas a
través de un medio físico.
Topología lógica, trayecto seguido por las señales a
través de la topología física.

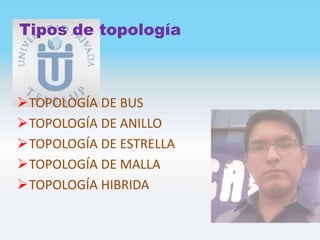

23. Tipos de topología
TOPOLOGÍA DE BUS
TOPOLOGÍA DE ANILLO
TOPOLOGÍA DE ESTRELLA
TOPOLOGÍA DE MALLA
TOPOLOGÍA HIBRIDA
24. TOPOLOGÍA DE BUS
Una red en bus es aquella topología que se caracteriza
por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se
conectan los diferentes dispositivos. De esta forma
todos los dispositivos comparten el mismo canal para
comunicarse entre sí
25. TOPOLOGÍA DE ANILLO
Una red en anillo es una topología de anillo en la que
cada estación tiene una única conexión de entrada y
otra de salida de anillo. Cada estación tiene un
receptor y un transmisor que hace la función de
traductor, pasando la señal a la siguiente estación.
26. TOPOLOGIA DE ESTRELLA
Se utiliza sobre todo para redes locales (LAN). La
mayoría de las redes de área local que tienen un
conmutador (switch) o un concentrador (hub) siguen
esta topología. El punto o nodo central en estas sería el
switch o el hub, por el que pasan todos los paquetes de
usuarios
27. TOPOLOGIA DE MALLA
Una red en malla es una topología de red en la que
cada nodo está conectado a todos los nodos. De esta
manera es posible llevar los mensajes de un nodo a
otro por distintos caminos. Si la red de malla está
completamente conectada, no puede existir
absolutamente ninguna interrupción en las
comunicaciones.
28. TOPOLOGIA HIBRIDA
La topología híbrida es una de las más frecuentes y se
deriva de la unión de varios tipos de topologías de red,
de aquí el nombre de híbridas.. Ejemplos de topologías
híbridas serían: en árbol, estrella-estrella, bus-estrella,
etc.En una topología híbrida, se combinan dos o más
topologías para formar un diseño de red completo.

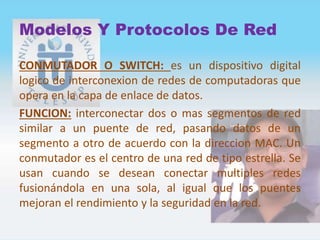

29. Modelos Y Protocolos De Red
CONMUTADOR O SWITCH: es un dispositivo digital
logico de interconexion de redes de computadoras que
opera en la capa de enlace de datos.
FUNCION: interconectar dos o mas segmentos de red
similar a un puente de red, pasando datos de un
segmento a otro de acuerdo con la direccion MAC. Un
conmutador es el centro de una red de tipo estrella. Se
usan cuando se desean conectar multiples redes
fusionándola en una sola, al igual que los puentes
mejoran el rendimiento y la seguridad en la red.
30. Modelos Y Protocolos De Red
ROUTER: También conocido como enrutador o
encaminador de paquetes, es un dispositivo que
proporciona CONECTIVIDAD a nivel de red. Su
funcion principal consiste en enviar o encaminar
paquetes de datos de una red a otra, es decir
interconectar subredes.
31. Modelos y Protocolo de Red
TARJETA DE RED: (adaptador de red) es un periférico
que permite la comunicación con aparatos conectados
entre si y permiten compartir recursos entre 2 o mas
equipos. Tambien se les conoce como NIC (network
interface card o tarjeta de interface de red).
Actualmente el mas conocido y comun es el tipo
ETHERNET utilizando una interfaz o conector RJ-45 o
ETHERNET inalámbrico.
32. ¿Qué es un protocolo?
Es el conjunto de normas y reglas organizadas y
convenidas de mutuo acuerdo entre todos los
participantes en una comunicación.
Misión, hacer que la comunicación entre los equipos
sea compatible y regular algún aspecto de la misma.
Estos protocolos son regulados por los organismos de
estandarización y los fabricantes toman en cuenta estos
estándares para la realización de los dispositivos
teleinformáticas
33. Enrutamiento de redes
Enrutamiento o encaminamiento es la funcion
de buscar un camino entre todos los posibles en
una red de paquetes cuyas topologias poseen
una gran conectividad. Dado que se trata de
encontrar la mejor ruta posible, la primera sera
definir que se entiende por mejor ruta y en
consecuencia cual es la metrica que se debe
usar.

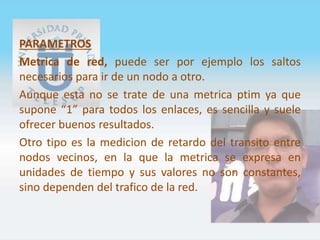

34. PARAMETROS
Metrica de red, puede ser por ejemplo los saltos
necesarios para ir de un nodo a otro.
Aunque esta no se trate de una metrica ptim ya que
supone “1” para todos los enlaces, es sencilla y suele
ofrecer buenos resultados.
Otro tipo es la medicion de retardo del transito entre
nodos vecinos, en la que la metrica se expresa en
unidades de tiempo y sus valores no son constantes,
sino dependen del trafico de la red.
35. MEJOR RUTA: es aquella que cumple las siguientes
condiciones .
• consigue mantener acotada el retardo entre nodos.
• Consigue tener altas cadencias efectivas
independientemente del retardo medio del transito.
• Permite ofrecer el menor costo.
El criterio mas sencillo es elegir el camino mas corto, es
decir la ruta que pasa por el menor numero de nodos.
