Este documento resume las funciones básicas de varios componentes clave de una red informática, incluyendo conectores RJ45, routers para enrutar paquetes entre redes, puntos de acceso Wi-Fi para conectividad inalámbrica, modems para modular señales de datos, switches para interconectar segmentos de red, impresoras para producir copias físicas de documentos, y más.

1. PARTES DE LA RED FÍSICA

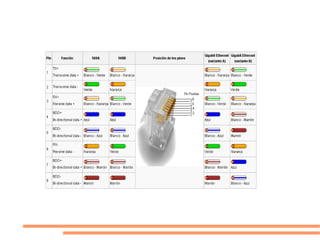

2. Conexión Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable llevan un conector RJ45. En un conector macho (como el de la foto inferior) el pin 8 corresponde al situado mas a la derecha cuando se mira desde arriba (con la lengüeta en la parte inferior). En un conector hembra (por ejemplo el de una roseta) el pin 1 corresponde al situado mas a la izquierda. Aunque se suelen unir todos los hilos, para las comunicaciones Ethernet sólo se necesitan los pines 1, 2, 3 y 6, usándose los otros para telefonía (el conector RJ-11 encaja dentro del RJ-45, coincidiendo los pines 4 y 5 con los usados para la transmisión de voz en el RJ-11) o para PoE.

4. Router El router, direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un router es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

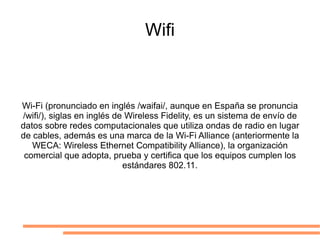

5. Wifi Wi-Fi (pronunciado en inglés /waifai/, aunque en España se pronuncia /wifi/), siglas en inglés de Wireless Fidelity, es un sistema de envío de datos sobre redes computacionales que utiliza ondas de radio en lugar de cables, además es una marca de la Wi-Fi Alliance (anteriormente la WECA: Wireless Ethernet Compatibility Alliance), la organización comercial que adopta, prueba y certifica que los equipos cumplen los estándares 802.11.

6. Modem Un modem es un dispositivo que sirve para modular y desmodular (en amplitud, frecuencia, fase u otro sistema) una señal llamada portadora mediante otra señal de entrada llamada moduladora.Se han usado módems desde los años 60, principiante debido a que la transmisión directa de las señales electronicas inteligibles, a largas distancias, no es eficiente, por ejemplo, para transmitir señales de audio por el aire, se requerian antenas de gran tamaño (del orden de cientos de metros) para su correcta recepcion.

7. Switch Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red. Un conmutador en el centro de una red en estrella. Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network- Red de Área Local).

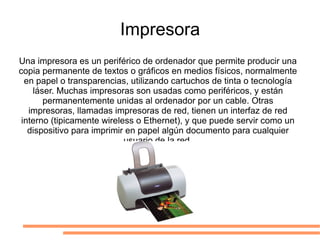

8. Impresora Una impresora es un periférico de ordenador que permite producir una copia permanente de textos o gráficos en medios físicos, normalmente en papel o transparencias, utilizando cartuchos de tinta o tecnología láser. Muchas impresoras son usadas como periféricos, y están permanentemente unidas al ordenador por un cable. Otras impresoras, llamadas impresoras de red, tienen un interfaz de red interno (tipicamente wireless o Ethernet), y que puede servir como un dispositivo para imprimir en papel algún documento para cualquier usuario de la red.
