Redes locales 10

SERVIDOR DHCP

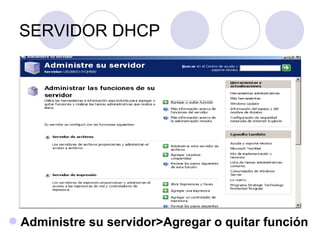

Administre su servidor>Agregar o quitar función

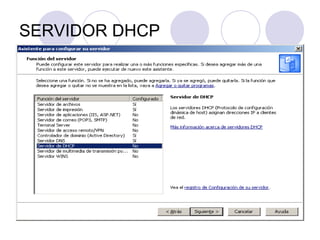

SERVIDOR DHCP
Protocolo de configuración dinámica
del host: Protocolo de redes estándar
industrial que proporciona redes basadas
en TCP/IP con la capacidad de asignar de
forma dinámica direcciones de Protocolo
de Internet (IP) y de eliminar conflictos de
direcciones para el intervalo definido de
números IP

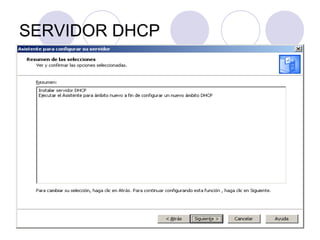

SERVIDOR DHCP
Debemos tener el servidor DCHP
configurado con IP estática, y los clientes
con IP Automática, para poder obtener
una dirección IP.
Inicio>Herramientas
administrativas>Administre su
servidor>Administrar este servidor DHCP
Inicio>Herramientas
administrativas>DHCP

SERVIDOR DHCP
Estos servidores se pueden instalar en
controladores de dominio, o en servidores
independientes, sin embargo el primer servidor
DHCP debe participar en AD y debe ser un
controlador de dominio.
AD contiene una lista de servidores DHCP
autorizados, que puede consultar un servidor del
dominio. Si el servidor se encuentra en la lista,
proporciona servicios DHCP y, en caso contrario,
no inicializa ni proporciona servicio alguno.

SERVIDOR DHCP
Un servidor independiente no participa con el
servicio de directorio y depende del mensaje
informativo DHCP de emisión limitada en la red
local para obtener respuestas de servidores de
DHCP funcionales.
Estas respuestas DHCP contiene la raíz de
organización de cada servidor DHCP al que el
servidor independiente consulta para obtener la
lista de autorizaciones DHCP del directorio. Si
encuentra su dirección IP en cada lista, procede
con la inicialización y, en caso contrario, se
detiene el servicio.

SERVIDOR DHCP
Para autorizar un servidor DHCP para
AD, seguiremos los siguientes pasos:
Abrimos la herramienta DHCP
Inicio>Programas>Herramientas
administrativas>DHCP

SERVIDOR DHCP
Hacemos clic con el
botón derecho del ratón
en el nodo DHCP y
seleccionamos
Administrar servidores
autorizados

SERVIDOR DHCP
Aparecerá entonces el
cuadro de dialogo:
Administrar servidores
autorizados. Hacemos
clic en autorizar e
introducimos el nombre
DNS del servidor
DHCP o una dirección
IP. Finalmente,
hacemos clic en
Aceptar

ÁMBITOS Y CLASES
Una vez autorizado para el dominio el servidor
DHCP, debemos crear ámbitos para definir
direcciones IP y establecer periodos de duración
para los clientes.
El ámbito se aplica a todos los clientes que
solicitan, de forma dinámica, direcciones IP
asignadas dentro de la subred. Asimismo,
determina otras propiedades de cliente:

ÁMBITOS Y CLASES
Intervalo de
direcciones
Intervalo de exclusión
de direcciones
Duración de la
concesión
Opciones DHCP
Reservas

ÁMBITOS Y CLASES
Hacemos clic con el
botón derecho del
ratón en el servidor
DHCP en el
complemento DHCP
y seleccionamos
Ámbito nuevo, y nos
aparecerá un
asistente para nuevo
ámbito. Siguiente

ÁMBITOS Y CLASES
Introducimos el
nombre y una
descripción para el
nuevo ámbito y
hacemos clic en
siguiente.

ÁMBITOS Y CLASES
Introducimos un
intervalo de dirección
contiguo para el
nuevo ámbito
introduciendo una
Dirección IP inicial y
una Dirección IP final.

ÁMBITOS Y CLASES
Este intervalo de
dirección define el
almacén de
direcciones IP
disponibles para
clientes DHCP que lo
solicitan.

ÁMBITOS Y CLASES
Deberemos asignar
siempre todo el
intervalo de direcciones
IP para el uso de la
subred y utilizar
intervalos de exclusión
para eliminar las
direcciones de
almacén.

ÁMBITOS Y CLASES
Rellenamos la
mascara de subred

ÁMBITOS Y CLASES
Agregamos los
intervalos de
exclusión para
eliminar direcciones
IP del almacén
disponible para la
concesión de clientes
DHCP.

ÁMBITOS Y CLASES
Todas las direcciones IP
configuradas de forma
estática para las interfaces
de red, se deben excluir del
ámbito de intervalo de
direcciones y, obviamente,
también las direcciones de
enrutador y la dirección
configurada de forma
estática del servidor DHCP.

ÁMBITOS Y CLASES
Para crear el intervalo
de exclusión ,
introduciremos
direcciones de inicio y
fin, y para excluir IP,
introduciremos la IP
en inicial y clic en
agregar.

ÁMBITO Y CLASES
Conjunto de direcciones: Muestra
intervalos de direcciones y de exclusión
del ámbito. Los intervalos de exclusión se
pueden agregar o eliminar del ámbito.

ÁMBITO Y CLASES
Concesiones de direcciones: Muestra
las concesiones actuales y sus fechas de
caducidad.

ÁMBITO Y CLASES
Reservas: Reserva
direcciones IP para
clientes que requieren
la misma dirección IP
cada vez que inician.

ÁMBITO Y CLASES
Lo único que
debemos hacer es
rellenar la ventana
con los datos.

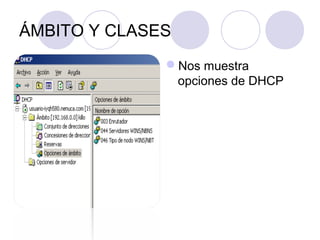

ÁMBITO Y CLASES
Nos muestra
opciones de DHCP

LA REGLA DEL 80 POR 20 PARA LA
TOLERANCIA ANTE FALLOS
La tolerancia ante fallos se gestiona de
manera más eficiente configurando dos
servidores de redes DHCP, para conceder
direcciones IP en una determinada red.
Uno de los servidores se configura con el
20 por 100 del intervalo de dirección, y el
otro con el 80 por 100 restante. Por
ejemplo:

LA REGLA DEL 80 POR20 PARA LA
Primer servidor
Intervalo de ámbito: 192.168.0.5
192.168.0.254
Excluyendo: 192.168.0.204.
192.168.0.254
Segundo servidor
Intervalo de ámbito: 192.168.0.5
192.168.0.254
Excluyendo 192.168.0.5
192.168.0.203

LA REGLA DEL 80 POR20 PARA LA
En caso de que se produzca un error en alguno de
los servidores, el otro puede renovar y emitir
concesiones para la red.
Otra posibilidad consiste en configurar un segundo
servidor inactivo de la misma manera que ha
configurado el servidor activo. Los ámbitos del
servidor secundario, permanecen inactivos hasta
que se produzca un fallo en el servidor primario,
momento en el que se pueden activar manualmente
para gestionar solicitudes cliente.
