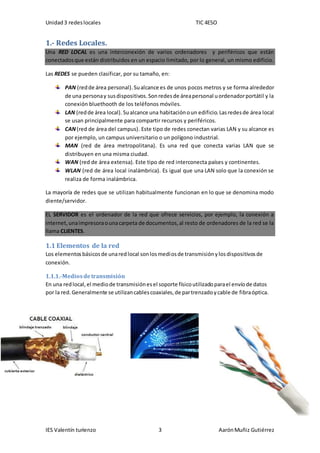

1.- Redes Locales.
Una RED LOCAL es una interconexión de varios ordenadores y periféricos que están
conectadosque están distribuidos en un espacio limitado, por lo general, un mismo edificio.
Las REDES se pueden clasificar, por su tamaño, en:
PAN (redde área personal).Sualcance es de unos pocos metros y se forma alrededor
de una personay susdispositivos.Sonredesde áreapersonal uordenadorportátil y la
conexión bluethooth de los teléfonos móviles.
LAN (redde área local). Sualcance una habitaciónoun edificio.Lasredesde área local
se usan principalmente para compartir recursos y periféricos.
CAN(red de área del campus). Este tipo de redes conectan varias LAN y su alcance es
por ejemplo, un campus universitario o un polígono industrial.
MAN (red de área metropolitana). Es una red que conecta varias LAN que se
distribuyen en una misma ciudad.
WAN (red de área extensa). Este tipo de red interconecta países y continentes.
WLAN (red de área local inalámbrica). Es igual que una LAN solo que la conexión se
realiza de forma inalámbrica.
La mayoría de redes que se utilizan habitualmente funcionan en lo que se denomina modo
diente/servidor.
EL SERVIDOR es el ordenador de la red que ofrece servicios, por ejemplo, la conexión a
internet,unaimpresoraounacarpeta de documentos,al resto de ordenadores de la red se la
llama CLIENTES.
1.1 Elementos de la red
Los elementosbásicosde unaredlocal sonlosmediosde transmisiónylosdispositivosde
conexión.
1.1.1.-Mediosdetransmisión
En una redlocal,el mediode transmisiónesel soporte físicoutilizadoparael envíode datos
por la red.Generalmente se utilizancablescoaxiales,de partrenzadoycable de fibraóptica.

4. Unidad3 redeslocales TIC 4ESO
IES Valentín turienzo 4 AarónMuñiz Gutiérrez
Tambiénse utilizanmediosinalámbricoscomoondasde radio,microondas,infrarrojos,en
general cualquiertipode señal electromagnéticase puede utilizarcomomediode transmisión.

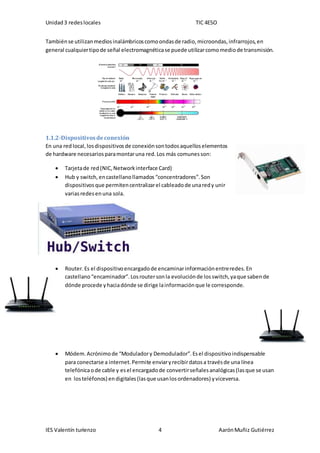

1.1.2-Dispositivosdeconexión
En una red local,losdispositivosde conexiónsontodosaquelloselementos
de hardware necesariosparamontaruna red.Los más comunesson:
 Tarjetade red(NIC,Networkinterface Card)
 Hub y switch,encastellanollamados “concentradores”.Son
dispositivosque permitencentralizarel cableadode unaredy unir
variasredesenuna sola.
 Router.Es el dispositivoencargadode encaminarinformaciónentreredes.En
castellano“encaminador”.Losroutersonla evoluciónde losswitch,yaque sabende
dónde procede yhaciadónde se dirige lainformaciónque le corresponde.
 Módem.Acrónimode “Moduladory Demodulador”.Esel dispositivoindispensable
para conectarse a internet.Permite enviaryrecibirdatosa travésde una línea
telefónicaode cable y esel encargadode convertirseñalesanalógicas(lasque se usan
en losteléfonos) endigitales(lasque usanlosordenadores) yviceversa.

5. Unidad3 redeslocales TIC 4ESO
IES Valentín turienzo 5 AarónMuñiz Gutiérrez

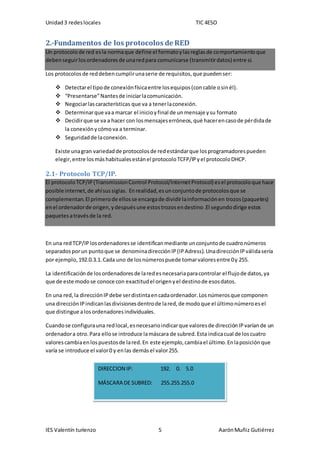

2.-Fundamentos de los protocolos de RED
Un protocolode red esla normaque define el formatoylasreglasde comportamientoque
debenseguirlosordenadoresde unaredpara comunicarse (transmitirdatos) entre sí.
Los protocolosde reddebencumplirunaserie de requisitos,que puedenser:
 Detectarel tipode conexiónfísicaentre losequipos(concable osinél).
 “Presentarse”Nantesde iniciarlacomunicación.
 Negociarlascaracterísticas que va a tenerlaconexión.
 Determinarque vaa marcar el inicioyfinal de unmensaje ysu formato
 Decidirque se va a hacer con losmensajeserróneos,qué hacerencasode pérdidade
la conexiónycómova a terminar.
 Seguridadde laconexión.
Existe unagran variedadde protocolosde redestándarque losprogramadorespueden
elegir,entre losmáshabitualesestánel protocoloTCFP/IPyel protocoloDHCP.
2.1- Protocolo TCP/IP.
El protocoloTCP/IP(TransmissionControl Protocol/InternetProtocol) esel protocoloque hace
posible internet,de ahísussiglas. Enrealidad,esunconjuntode protocolosque se
complementan.El primerode ellosse encargade dividirlainformaciónen trozos(paquetes)
enel ordenadorde origen,ydespuésune estostrozosendestino.El segundodirige estos
paquetesatravésde la red.
En una redTCP/IPlosordenadoresse identifican mediante unconjuntode cuadronúmeros
separadosporun puntoque se denominadirecciónIP(IPAdress).UnadirecciónIPválidasería
por ejemplo,192.0.3.1.Cada uno de losnúmerospuede tomarvaloresentre 0y 255.
La identificaciónde losordenadoresde laredesnecesariaparacontrolar el flujode datos,ya
que de este modose conoce con exactitudel origenyel destinode esosdatos.
En una red,la direcciónIPdebe serdistintaencadaordenador.Losnúmerosque componen
una direcciónIPindicanlasdivisionesdentrode lared,de modoque el últimonúmeroesel
que distingue alosordenadoresindividuales.
Cuandose configurauna redlocal,esnecesarioindicarque valoresde direcciónIPvaríande un
ordenadora otro.Para ellose introduce lamáscara de subred.Esta indicacual de loscuatro
valorescambiaenlospuestosde lared.En este ejemplo,cambiael último.Enlaposiciónque
varía se introduce el valor0 y enlas demásel valor255.
DIRECCION IP: 192. 0. 5.0
MÁSCARA DE SUBRED: 255.255.255.0

6. Unidad3 redeslocales TIC 4ESO
IES Valentín turienzo 6 AarónMuñiz Gutiérrez

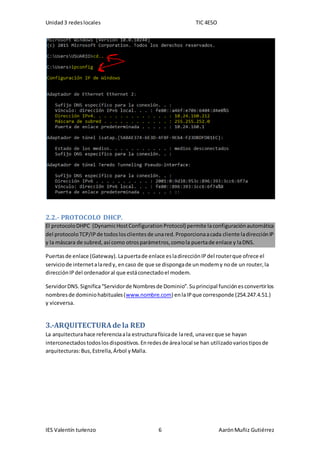

2.2.- PROTOCOLO DHCP.
El protocoloDHPC (DynamicHostConfigurationProtocol) permite laconfiguraciónautomática
del protocoloTCP/IPde todoslosclientesde unared.Proporcionaacada cliente ladirecciónIP
y la máscara de subred,así como otrosparámetros,comola puertade enlace y laDNS.
Puertasde enlace (Gateway).Lapuertade enlace esladirecciónIPdel routerque ofrece el
serviciode internetalaredy, encaso de que se dispongade unmodemy node un router,la
direcciónIPdel ordenadoral que estáconectadoel modem.
ServidorDNS.Significa“Servidorde Nombresde Dominio”.Suprincipal funciónesconvertirlos
nombresde dominiohabituales(www.nombre.com) enlaIPque corresponde (254.247.4.51.)
y viceversa.
3.-ARQUITECTURAde la RED
La arquitecturahace referenciaala estructurafísicade lared, unavezque se hayan
interconectadostodoslosdispositivos.Enredesde árealocal se han utilizadovariostiposde
arquitecturas:Bus,Estrella,Árbol yMalla.

7. Unidad3 redeslocales TIC 4ESO
IES Valentín turienzo 7 AarónMuñiz Gutiérrez

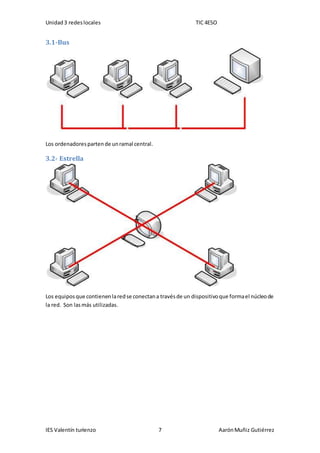

3.1-Bus
Los ordenadorespartende unramal central.
3.2- Estrella
Los equiposque contienenlaredse conectana travésde un dispositivoque formael núcleode
la red. Son lasmás utilizadas.

8. Unidad3 redeslocales TIC 4ESO
IES Valentín turienzo 8 AarónMuñiz Gutiérrez

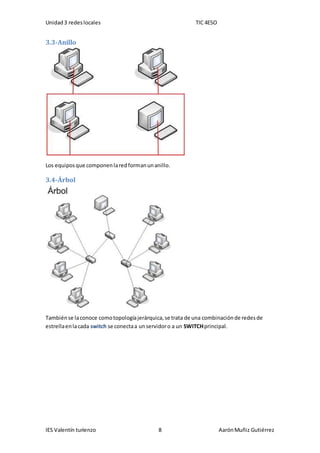

3.3-Anillo
Los equiposque componenlaredformanunanillo.
3.4-Árbol
Tambiénse laconoce comotopologíajerárquica,se trata de una combinaciónde redesde
estrellaenlacada switch se conectaa unservidoro a un SWITCHprincipal.

9. Unidad3 redeslocales TIC 4ESO
IES Valentín turienzo 9 AarónMuñiz Gutiérrez

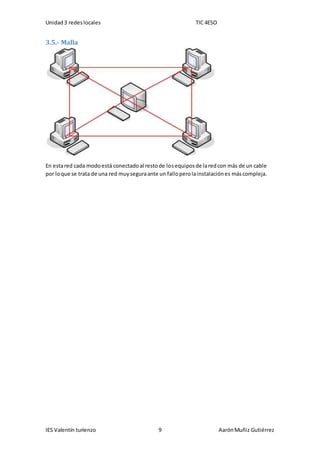

3.5.- Malla
En estared cada modoestá conectadoal restode losequiposde laredcon más de un cable
por loque se trata de una red muyseguraante un falloperolainstalaciónes máscompleja.
