1. Redes III tema 2 1
Estándares de Banda Ancha

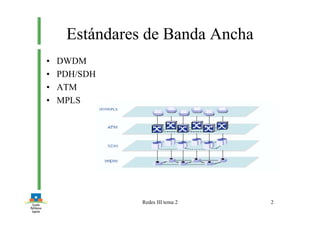

2. Redes III tema 2 2
Estándares de Banda Ancha
• DWDM
• PDH/SDH
• ATM
• MPLS

3. Redes III tema 2 3
Multiplexación en longitud de onda
(WDM)
• WDM(Wavelength Division Multiplexing, multiplexación por división en
longitudes de onda) consiste en:
Enviar varias señales a diferentes longitudes de onda (diferentes λ) por
una misma fibra (luz de varios ‘colores’)
• WDM puede ser:
– Densa (DWDM, ‘Dense’ WDM): se utilizan 16 o más λ
– Ligera (CWDM ‘Coarse’ WDM): se utilizan 2 ó 4 λ
• Las interfaces EO permiten que cada λ transporte 10 ó40 Gbps

4. Redes III tema 2 4

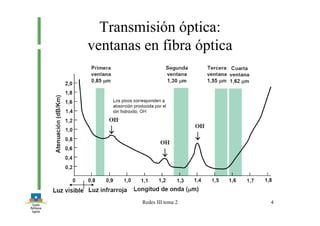

Transmisión óptica:
ventanas en fibra óptica

5. Redes III tema 2 5

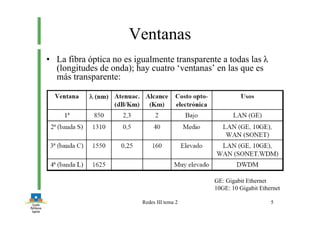

Ventanas
• La fibra óptica no es igualmente transparente a todas las λ
(longitudes de onda); hay cuatro ‘ventanas’ en las que es
más transparente:
GE: Gigabit Ethernet
10GE: 10 Gigabit Ethernet

6. Redes III tema 2 6

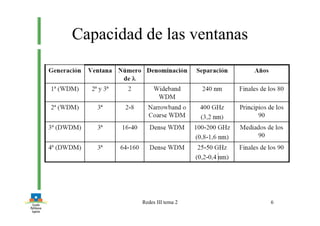

Capacidad de las ventanas

7. Redes III tema 2 7

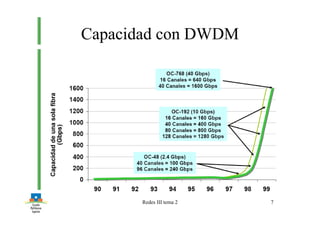

Capacidad con DWDM

8. Redes III tema 2 8

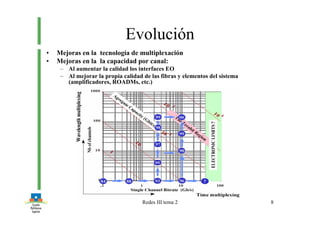

Evolución
• Mejoras en la tecnología de multiplexación
• Mejoras en la la capacidad por canal:
– Al aumentar la calidad los interfaces EO
– Al mejorar la propia calidad de las fibras y elementos del sistema
(amplificadores, ROADMs, etc.)

9. Redes III tema 2 9

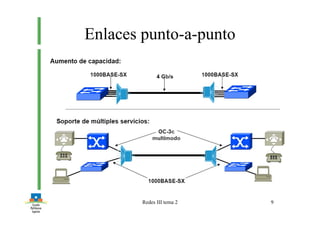

Enlaces punto-a-punto

10. Redes III tema 2 10

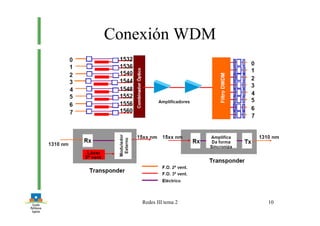

Conexión WDM

11. Redes III tema 2 11
Punto-a-punto DWDM
• Optimiza el uso de F.O. : 80 λ de 10 Gbps sobre un par de F.O.
• Las Redes JDS/IP son tributarios para el sistema DWDM
• Oferta de “Servicio λ” a clientes

12. Redes III tema 2 12
Emulación SDH
• La WDM permite, además, emular a las redes de transporte SDH mediante equipos add/drop
de canales ópticos: OADM
• Los OADM Deben de poderse configurar para extraer un número máximo de canales.
• La selección de canales a extraer debe de poderse realizar por el usuario mediante control
remoto, incluyendo los transpondedores sin afectar a los que ya operan.
• No se debe forzar al usuario a realizar una planificación de antemano de los canales que
quiere extraer en un nodo
• Deben de mantener pérdidas constantes independientemente del número de canales que se
desee extraer.

13. Redes III tema 2 13

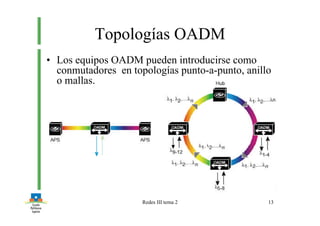

Topologías OADM
• Los equipos OADM pueden introducirse como
conmutadores en topologías punto-a-punto, anillo
o mallas.

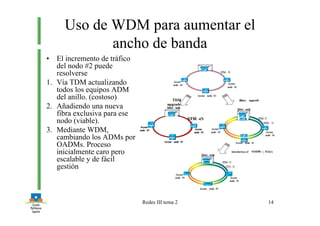

14. Redes III tema 2 14
Uso de WDM para aumentar el
ancho de banda
• El incremento de tráfico
del nodo #2 puede
resolverse
1. Vía TDM actualizando
todos los equipos ADM
del anillo. (costoso)
2. Añadiendo una nueva
fibra exclusiva para ese
nodo (viable).
3. Mediante WDM,
cambiando los ADMs por
OADMs. Proceso
inicialmente caro pero
escalable y de fácil
gestión

15. Redes III tema 2 15

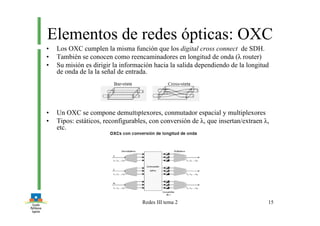

Elementos de redes ópticas: OXC
• Los OXC cumplen la misma función que los digital cross connect de SDH.
• También se conocen como reencaminadores en longitud de onda (λ router)
• Su misión es dirigir la información hacia la salida dependiendo de la longitud
de onda de la la señal de entrada.
• Un OXC se compone demultiplexores, conmutador espacial y multiplexores
• Tipos: estáticos, reconfigurables, con conversión de λ, que insertan/extraen λ,
etc.

16. Redes III tema 2 16

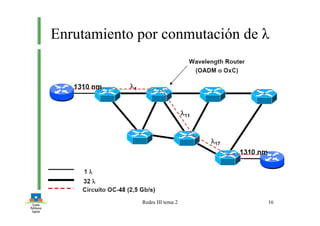

Enrutamiento por conmutación de λ

17. Redes III tema 2 17

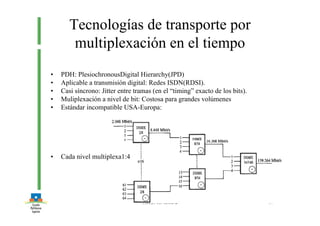

Tecnologías de transporte por
multiplexación en el tiempo
• PDH: PlesiochronousDigital Hierarchy(JPD)
• Aplicable a transmisión digital: Redes ISDN(RDSI).
• Casi síncrono: Jitter entre tramas (en el “timing” exacto de los bits).
• Muliplexación a nivel de bit: Costosa para grandes volúmenes
• Estándar incompatible USA-Europa:
• Cada nivel multiplexa1:4

18. Redes III tema 2 18
PDH
• La referencia a distintas señales de reloj (una en cada
entrada) provoca la falta de sincronismo total y ésta la
necesidad de ajustar las tramas con bits de relleno.
• A su vez, esto implica la necesidad de demultiplexar y
volver a multiplexar, en cada nodo, cuando se quiere
extraer información (canales) de las tramas.
• Se tiene así:

19. Redes III tema 2 19

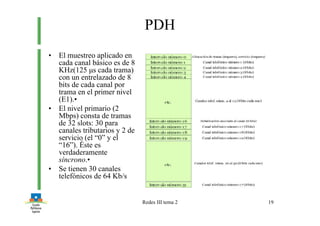

PDH
• El muestreo aplicado en
cada canal básico es de 8
KHz(125 µs cada trama)
con un entrelazado de 8
bits de cada canal por
trama en el primer nivel
(E1).•
• El nivel primario (2
Mbps) consta de tramas
de 32 slots: 30 para
canales tributarios y 2 de
servicio (el “0” y el
“16”). Éste es
verdaderamente
síncrono.•
• Se tienen 30 canales
telefónicos de 64 Kb/s

20. Redes III tema 2 20

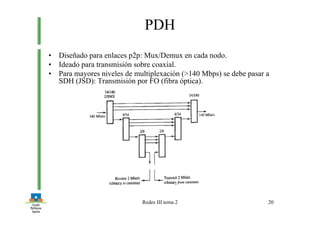

PDH
• Diseñado para enlaces p2p: Mux/Demux en cada nodo.
• Ideado para transmisión sobre coaxial.
• Para mayores niveles de multiplexación (>140 Mbps) se debe pasar a
SDH (JSD): Transmisión por FO (fibra óptica).

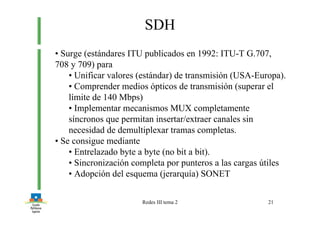

21. Redes III tema 2 21
SDH
• Surge (estándares ITU publicados en 1992: ITU-T G.707,
708 y 709) para
• Unificar valores (estándar) de transmisión (USA-Europa).
• Comprender medios ópticos de transmisión (superar el
límite de 140 Mbps)
• Implementar mecanismos MUX completamente
síncronos que permitan insertar/extraer canales sin
necesidad de demultiplexar tramas completas.
• Se consigue mediante
• Entrelazado byte a byte (no bit a bit).
• Sincronización completa por punteros a las cargas útiles
• Adopción del esquema (jerarquía) SONET

22. Redes III tema 2 22

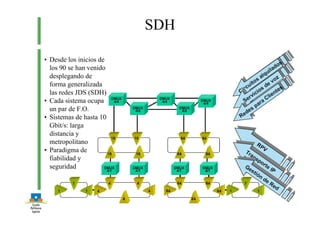

SDH
• Desde los inicios de
los 90 se han venido
desplegando de
forma generalizada
las redes JDS (SDH)
• Cada sistema ocupa
un par de F.O.
• Sistemas de hasta 10
Gbit/s: larga
distancia y
metropolitano
• Paradigma de
fiabilidad y
seguridad

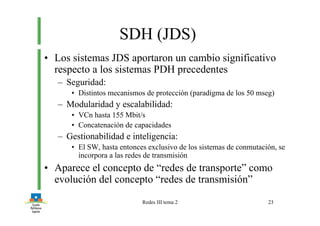

23. Redes III tema 2 23
SDH (JDS)
• Los sistemas JDS aportaron un cambio significativo
respecto a los sistemas PDH precedentes
– Seguridad:
• Distintos mecanismos de protección (paradigma de los 50 mseg)
– Modularidad y escalabilidad:
• VCn hasta 155 Mbit/s
• Concatenación de capacidades
– Gestionabilidad e inteligencia:
• El SW, hasta entonces exclusivo de los sistemas de conmutación, se
incorpora a las redes de transmisión
• Aparece el concepto de “redes de transporte” como
evolución del concepto “redes de transmisión”

24. Redes III tema 2 24
Jerarquía SONET/SDH
• SONET.-Synchronous Optical Network(1985) Realmente sólo se
• STM.-Synchronous Transport Module transmite STM-1,
• STS.-Synchronous Transport Signal STM-4, STM-16 y
• OC.-Optical Carrier STM-64 en Europa

25. Redes III tema 2 25

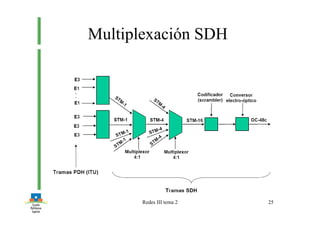

Multiplexación SDH

26. Redes III tema 2 26

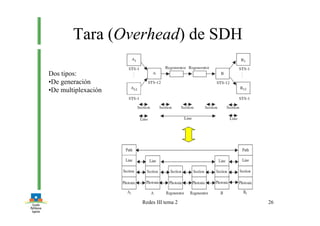

Tara (Overhead) de SDH
Dos tipos:
•De generación
•De multiplexación

27. Redes III tema 2 27

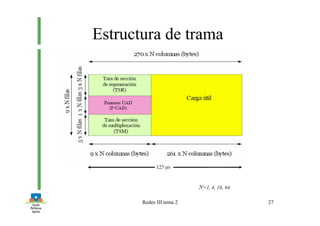

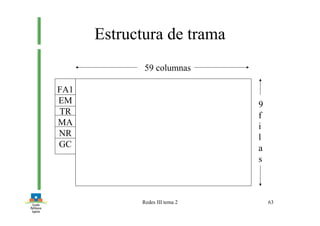

Estructura de trama

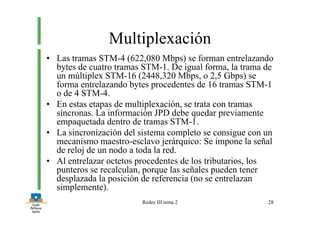

28. Redes III tema 2 28
Multiplexación
• Las tramas STM-4 (622,080 Mbps) se forman entrelazando
bytes de cuatro tramas STM-1. De igual forma, la trama de
un múltiplex STM-16 (2448,320 Mbps, o 2,5 Gbps) se
forma entrelazando bytes procedentes de 16 tramas STM-1
o de 4 STM-4.
• En estas etapas de multiplexación, se trata con tramas
síncronas. La información JPD debe quedar previamente
empaquetada dentro de tramas STM-1.
• La sincronización del sistema completo se consigue con un
mecanismo maestro-esclavo jerárquico: Se impone la señal
de reloj de un nodo a toda la red.
• Al entrelazar octetos procedentes de los tributarios, los
punteros se recalculan, porque las señales pueden tener
desplazada la posición de referencia (no se entrelazan
simplemente).

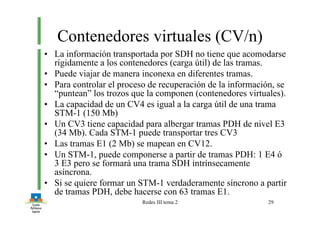

29. Redes III tema 2 29
Contenedores virtuales (CV/n)
• La información transportada por SDH no tiene que acomodarse
rígidamente a los contenedores (carga útil) de las tramas.
• Puede viajar de manera inconexa en diferentes tramas.
• Para controlar el proceso de recuperación de la información, se
“puntean” los trozos que la componen (contenedores virtuales).
• La capacidad de un CV4 es igual a la carga útil de una trama
STM-1 (150 Mb)
• Un CV3 tiene capacidad para albergar tramas PDH de nivel E3
(34 Mb). Cada STM-1 puede transportar tres CV3
• Las tramas E1 (2 Mb) se mapean en CV12.
• Un STM-1, puede componerse a partir de tramas PDH: 1 E4 ó
3 E3 pero se formará una trama SDH intrínsecamente
asíncrona.
• Si se quiere formar un STM-1 verdaderamente síncrono a partir
de tramas PDH, debe hacerse con 63 tramas E1.

30. Redes III tema 2 30

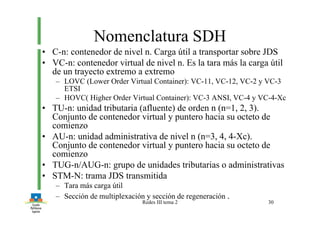

Nomenclatura SDH
• C-n: contenedor de nivel n. Carga útil a transportar sobre JDS
• VC-n: contenedor virtual de nivel n. Es la tara más la carga útil
de un trayecto extremo a extremo
– LOVC (Lower Order Virtual Container): VC-11, VC-12, VC-2 y VC-3
ETSI
– HOVC( Higher Order Virtual Container): VC-3 ANSI, VC-4 y VC-4-Xc
• TU-n: unidad tributaria (afluente) de orden n (n=1, 2, 3).
Conjunto de contenedor virtual y puntero hacia su octeto de
comienzo
• AU-n: unidad administrativa de nivel n (n=3, 4, 4-Xc).
Conjunto de contenedor virtual y puntero hacia su octeto de
comienzo
• TUG-n/AUG-n: grupo de unidades tributarias o administrativas
• STM-N: trama JDS transmitida
– Tara más carga útil
– Sección de multiplexación y sección de regeneración .

31. Redes III tema 2 31
Multiplexación de canales
Mapeado de tramas y contenedores
virtuales SDH:
• Un VC4 puede transportar 1 E4 (en 1
Unidad Administrativa)
– Ó 3 UAF-3 (3 VC-3 más sus punteros)
– Ó 21 GUAF-2 (formados cada uno por
3 UAF-12)
• Cada UAF-3 puede transportar 1 E3
• Cada UAF-12 puede transportar 1 E1
• UAD.-Unidad Administrativa
• UAF.-Unidad de Afluente
• GUAF.-Grupo de unidades afluente

32. Redes III tema 2 32

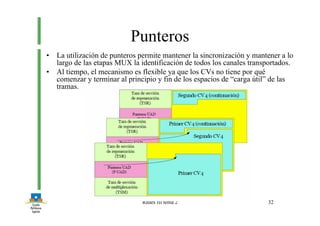

Punteros
• La utilización de punteros permite mantener la sincronización y mantener a lo
largo de las etapas MUX la identificación de todos los canales transportados.
• Al tiempo, el mecanismo es flexible ya que los CVs no tiene por qué
comenzar y terminar al principio y fin de los espacios de “carga útil” de las
tramas.

33. Redes III tema 2 33

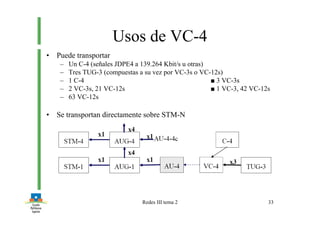

Usos de VC-4
• Puede transportar
– Un C-4 (señales JDPE4 a 139.264 Kbit/s u otras)
– Tres TUG-3 (compuestas a su vez por VC-3s o VC-12s)
– 1 C-4 ■ 3 VC-3s
– 2 VC-3s, 21 VC-12s ■ 1 VC-3, 42 VC-12s
– 63 VC-12s
• Se transportan directamente sobre STM-N

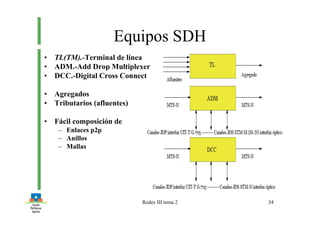

34. Redes III tema 2 34
Equipos SDH
• TL(TM).-Terminal de línea
• ADM.-Add Drop Multiplexer
• DCC.-Digital Cross Connect
• Agregados
• Tributarios (afluentes)
• Fácil composición de
– Enlaces p2p
– Anillos
– Mallas

35. Redes III tema 2 35

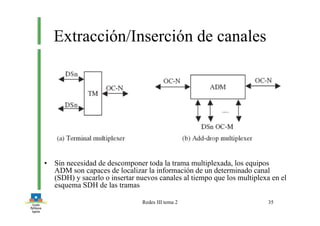

Extracción/Inserción de canales
• Sin necesidad de descomponer toda la trama multiplexada, los equipos
ADM son capaces de localizar la información de un determinado canal
(SDH) y sacarlo o insertar nuevos canales al tiempo que los multiplexa en el
esquema SDH de las tramas

36. Redes III tema 2 36

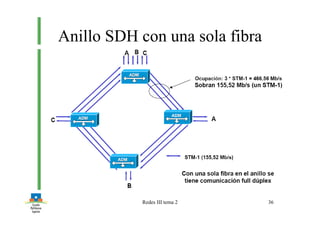

Anillo SDH con una sola fibra

37. Redes III tema 2 37

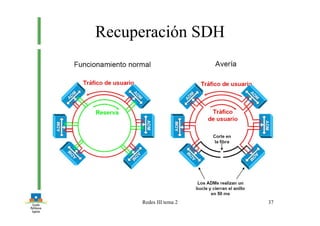

Recuperación SDH

38. Redes III tema 2 38

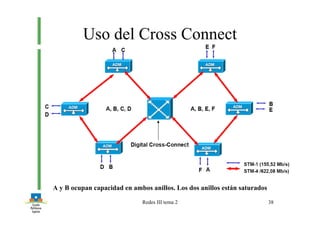

Uso del Cross Connect
A y B ocupan capacidad en ambos anillos. Los dos anillos están saturados

39. Redes III tema 2 39

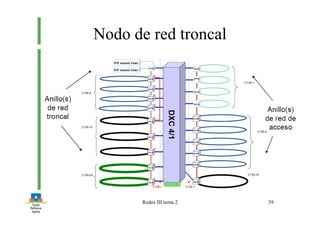

Nodo de red troncal

40. Redes III tema 2 40

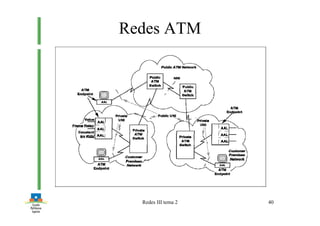

Redes ATM

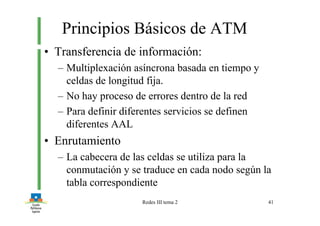

41. Redes III tema 2 41
Principios Básicos de ATM
• Transferencia de información:
– Multiplexación asíncrona basada en tiempo y
celdas de longitud fija.
– No hay proceso de errores dentro de la red
– Para definir diferentes servicios se definen
diferentes AAL
• Enrutamiento
– La cabecera de las celdas se utiliza para la
conmutación y se traduce en cada nodo según la
tabla correspondiente

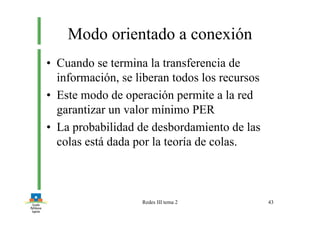

42. Redes III tema 2 42

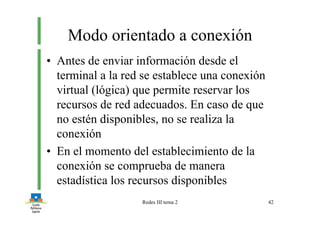

Modo orientado a conexión
• Antes de enviar información desde el
terminal a la red se establece una conexión
virtual (lógica) que permite reservar los
recursos de red adecuados. En caso de que
no estén disponibles, no se realiza la
conexión
• En el momento del establecimiento de la
conexión se comprueba de manera
estadística los recursos disponibles

43. Redes III tema 2 43
Modo orientado a conexión
• Cuando se termina la transferencia de
información, se liberan todos los recursos
• Este modo de operación permite a la red
garantizar un valor mínimo PER
• La probabilidad de desbordamiento de las
colas está dada por la teoría de colas.

44. Redes III tema 2 44

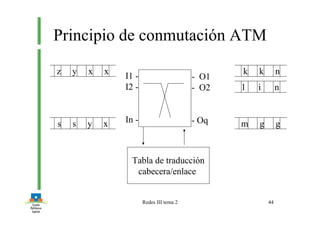

Principio de conmutación ATM
I1 -
I2 -
In -
- O1
- O2
- Oq
Tabla de traducción
cabecera/enlace
z y x x
s s y x
z k k n
l i n
m g g

45. Redes III tema 2 45

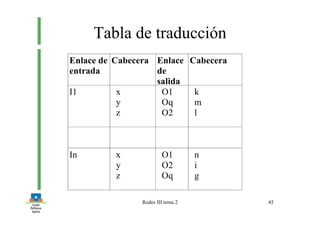

Tabla de traducción
Enlace de
entrada
Cabecera Enlace
de
salida
Cabecera
I1 x
y
z
O1
Oq
O2
k
m
l
In x
y
z
O1
O2
Oq
n
i
g

46. Redes III tema 2 46

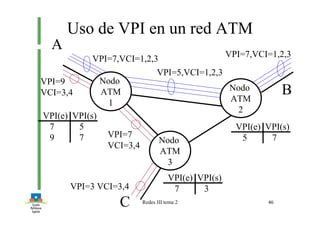

Uso de VPI en un red ATM
Nodo
ATM
3
Nodo
ATM
1
Nodo
ATM
2
VPI=7,VCI=1,2,3
VPI=5,VCI=1,2,3
VPI=7,VCI=1,2,3
VPI=9
VCI=3,4
VPI=7
VCI=3,4
VPI=3 VCI=3,4
VPI(e) VPI(s)
7 3
VPI(e) VPI(s)
5 7
VPI(e) VPI(s)
7 5
9 7
A
C
B

47. Redes III tema 2 47

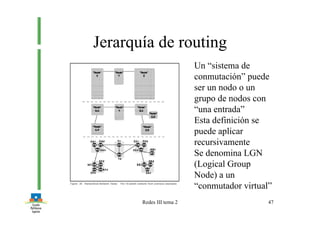

Jerarquía de routing
Un “sistema de
conmutación” puede
ser un nodo o un
grupo de nodos con
“una entrada”
Esta definición se
puede aplicar
recursivamente
Se denomina LGN
(Logical Group
Node) a un
“conmutador virtual”

48. Redes III tema 2 48

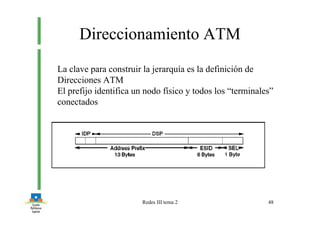

Direccionamiento ATM
La clave para construir la jerarquía es la definición de
Direcciones ATM
El prefijo identifica un nodo físico y todos los “terminales”
conectados

49. Redes III tema 2 49

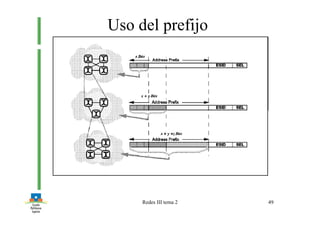

Uso del prefijo

50. Redes III tema 2 50

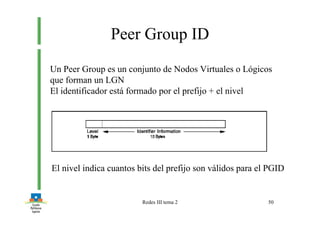

Peer Group ID
Un Peer Group es un conjunto de Nodos Virtuales o Lógicos
que forman un LGN
El identificador está formado por el prefijo + el nivel
El nivel indica cuantos bits del prefijo son válidos para el PGID

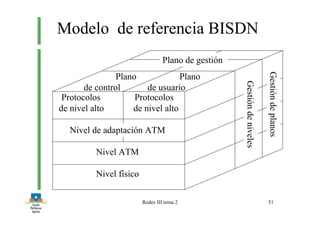

51. Redes III tema 2 51
Modelo de referencia BISDN
Plano
de control
Plano
de usuario
Gestióndeniveles
Gestióndeplanos
Plano de gestión
Protocolos Protocolos
de nivel alto de nivel alto
Nivel de adaptación ATM
Nivel ATM
Nivel físico

52. Redes III tema 2 52

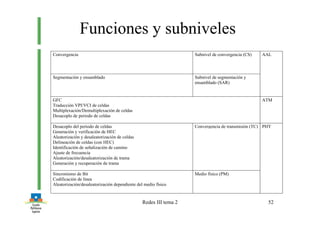

Funciones y subniveles
Convergencia Subnivel de convergencia (CS)
Segmentación y ensamblado Subnivel de segmentación y
ensamblado (SAR)
AAL
GFC
Traducción VPI/VCI de celdas
Multiplexación/Demultiplexación de celdas
Desacoplo de periodo de celdas
ATM
Desacoplo del periodo de celdas
Generación y verificación de HEC
Aleatorización y desaleatorización de celdas
Delineación de celdas (con HEC)
Identificación de señalización de camino
Ajuste de frecuencia
Aleatorización/desaleatorización de trama
Generación y recuperación de trama
Convergencia de transmisión (TC)
Sincronismo de Bit
Codificación de línea
Aleatorización/desaleatorización dependiente del medio físico
Medio físico (PM)
PHY

53. Redes III tema 2 53

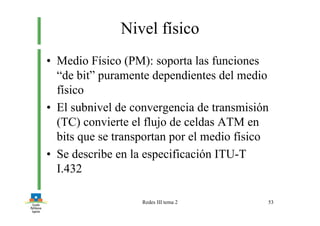

Nivel físico
• Medio Físico (PM): soporta las funciones
“de bit” puramente dependientes del medio
físico
• El subnivel de convergencia de transmisión
(TC) convierte el flujo de celdas ATM en
bits que se transportan por el medio físico
• Se describe en la especificación ITU-T
I.432

54. Redes III tema 2 54

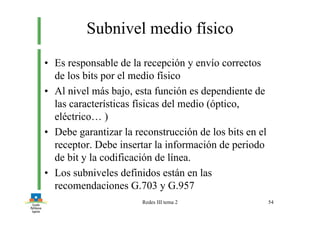

Subnivel medio físico
• Es responsable de la recepción y envío correctos
de los bits por el medio físico
• Al nivel más bajo, esta función es dependiente de
las características físicas del medio (óptico,
eléctrico… )
• Debe garantizar la reconstrucción de los bits en el
receptor. Debe insertar la información de periodo
de bit y la codificación de línea.
• Los subniveles definidos están en las
recomendaciones G.703 y G.957

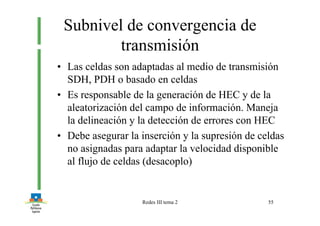

55. Redes III tema 2 55
Subnivel de convergencia de
transmisión
• Las celdas son adaptadas al medio de transmisión
SDH, PDH o basado en celdas
• Es responsable de la generación de HEC y de la
aleatorización del campo de información. Maneja
la delineación y la detección de errores con HEC
• Debe asegurar la inserción y la supresión de celdas
no asignadas para adaptar la velocidad disponible
al flujo de celdas (desacoplo)

56. Redes III tema 2 56

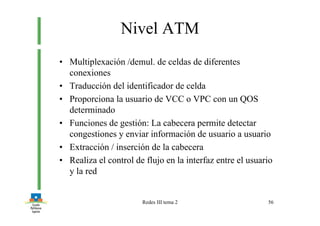

Nivel ATM
• Multiplexación /demul. de celdas de diferentes
conexiones
• Traducción del identificador de celda
• Proporciona la usuario de VCC o VPC con un QOS
determinado
• Funciones de gestión: La cabecera permite detectar
congestiones y enviar información de usuario a usuario
• Extracción / inserción de la cabecera
• Realiza el control de flujo en la interfaz entre el usuario
y la red

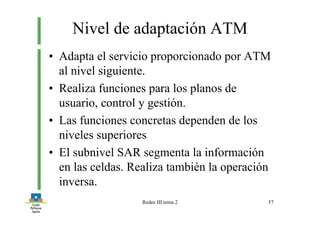

57. Redes III tema 2 57
Nivel de adaptación ATM
• Adapta el servicio proporcionado por ATM
al nivel siguiente.
• Realiza funciones para los planos de
usuario, control y gestión.
• Las funciones concretas dependen de los
niveles superiores
• El subnivel SAR segmenta la información
en las celdas. Realiza también la operación
inversa.

58. Redes III tema 2 58
Subnivel de convergencia
• Realiza funciones de identificación de mensajes,
recuperación de reloj.
• Para determinadas AAL se subdivide en
– Parte común: CPCS
– Específico del servicio: SSCS
• Los SDU (service data units) son transportados desde un
punto de acceso al servicio AAL-SAP (service access
point) a otro a través de la red ATM.
• Los usuarios deben ser capaces de elegir un AAL-SAP
asociado con el QOS requerido para transportar el AAL-
SDU

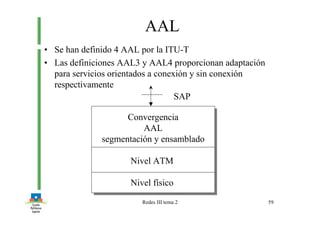

59. Redes III tema 2 59
AAL
• Se han definido 4 AAL por la ITU-T
• Las definiciones AAL3 y AAL4 proporcionan adaptación
para servicios orientados a conexión y sin conexión
respectivamente
Convergencia
AAL
segmentación y ensamblado
Nivel ATM
Nivel físico
Convergencia
AAL
segmentación y ensamblado
Nivel ATM
Nivel físico
SAP

60. Redes III tema 2 60
SOH
AU-4PTR
SOH
J1
B3
C2
G1
F2
H4
Z3
Z4
Z5
Celdas ATM en una trama STM-1
Celda ATM
VC-4
STM-1
3
1
5
9 261
VC-4 POH

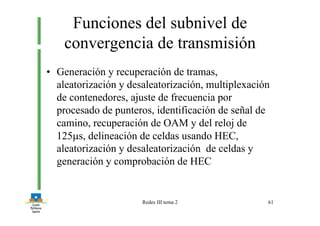

61. Redes III tema 2 61
Funciones del subnivel de
convergencia de transmisión
• Generación y recuperación de tramas,
aleatorización y desaleatorización, multiplexación
de contenedores, ajuste de frecuencia por
procesado de punteros, identificación de señal de
camino, recuperación de OAM y del reloj de
125µs, delineación de celdas usando HEC,
aleatorización y desaleatorización de celdas y
generación y comprobación de HEC

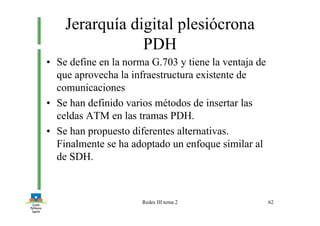

62. Redes III tema 2 62
Jerarquía digital plesiócrona
PDH
• Se define en la norma G.703 y tiene la ventaja de
que aprovecha la infraestructura existente de
comunicaciones
• Se han definido varios métodos de insertar las
celdas ATM en las tramas PDH.
• Se han propuesto diferentes alternativas.
Finalmente se ha adoptado un enfoque similar al
de SDH.

63. Redes III tema 2 63
Estructura de trama
FA1
EM
TR
MA
NR
GC
59 columnas
9
f
i
l
a
s

64. Redes III tema 2 64

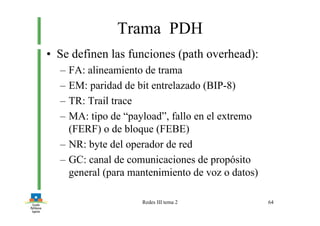

Trama PDH
• Se definen las funciones (path overhead):
– FA: alineamiento de trama
– EM: paridad de bit entrelazado (BIP-8)
– TR: Trail trace
– MA: tipo de “payload”, fallo en el extremo
(FERF) o de bloque (FEBE)
– NR: byte del operador de red
– GC: canal de comunicaciones de propósito
general (para mantenimiento de voz o datos)

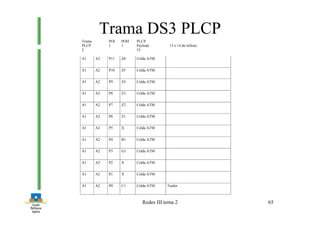

65. Redes III tema 2 65
Trama DS3 PLCP
Trama
PLCP
2
POI
1
POH
1
PLCP
Payload 13 o 14 de relleno
53
A1 A2 P11 Z6 Celda ATM
A1 A2 P10 Z5 Celda ATM
A1 A2 P9 Z4 Celda ATM
A1 A2 P8 Z3 Celda ATM
A1 A2 P7 Z2 Celda ATM
A1 A2 P6 Z1 Celda ATM
A1 A2 P5 X Celda ATM
A1 A2 P4 B1 Celda ATM
A1 A2 P3 G1 Celda ATM
A1 A2 P2 X Celda ATM
A1 A2 P1 X Celda ATM
A1 A2 P0 C1 Celda ATM Trailer

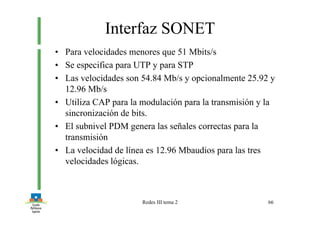

66. Redes III tema 2 66
Interfaz SONET
• Para velocidades menores que 51 Mbits/s
• Se especifica para UTP y para STP
• Las velocidades son 54.84 Mb/s y opcionalmente 25.92 y
12.96 Mb/s
• Utiliza CAP para la modulación para la transmisión y la
sincronización de bits.
• El subnivel PDM genera las señales correctas para la
transmisión
• La velocidad de línea es 12.96 Mbaudios para las tres
velocidades lógicas.

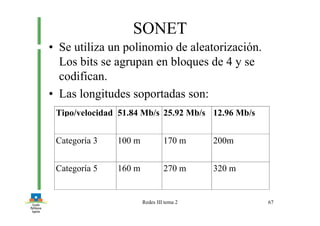

67. Redes III tema 2 67
SONET
• Se utiliza un polinomio de aleatorización.
Los bits se agrupan en bloques de 4 y se
codifican.
• Las longitudes soportadas son:
Tipo/velocidad 51.84 Mb/s 25.92 Mb/s 12.96 Mb/s
Categoría 3 100 m 170 m 200m
Categoría 5 160 m 270 m 320 m

68. Redes III tema 2 68

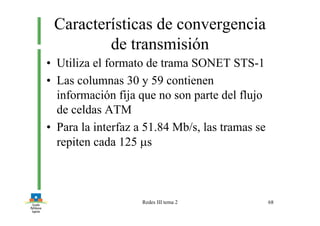

Características de convergencia
de transmisión
• Utiliza el formato de trama SONET STS-1
• Las columnas 30 y 59 contienen
información fija que no son parte del flujo
de celdas ATM
• Para la interfaz a 51.84 Mb/s, las tramas se
repiten cada 125 µs

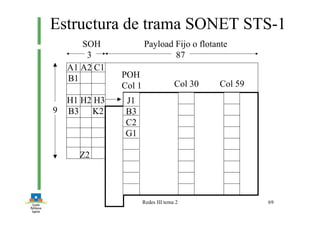

69. Redes III tema 2 69
Estructura de trama SONET STS-1
A1 A2 C1
B1
H1 H2 H3
B3 K2
Z2
Col 30 Col 59
POH
Col 1
J1
B3
C2
G1
9
SOH
3
Payload Fijo o flotante
87

70. Redes III tema 2 70
Subnivel de convergencia
• Control de error en la cabecera (HEC)
– Cubre toda la cabecera de la celda. Los 8 bits
elegidos permiten corregir un sólo error o
detectar múltiples errores
– El transmisor calcula el HEC con la cabecera
multiplicada por 8 y dividida por el polinomio
x + x + x + 1. El resto de la división es el
campo HEC.8 2

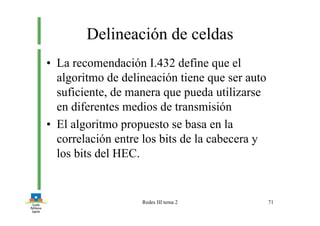

71. Redes III tema 2 71
Delineación de celdas
• La recomendación I.432 define que el
algoritmo de delineación tiene que ser auto
suficiente, de manera que pueda utilizarse
en diferentes medios de transmisión
• El algoritmo propuesto se basa en la
correlación entre los bits de la cabecera y
los bits del HEC.

72. Redes III tema 2 72

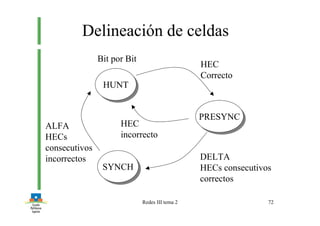

Delineación de celdas
HUNTHUNT
PRESYNCPRESYNC
SYNCHSYNCH
Bit por Bit
HEC
Correcto
HEC
incorrecto
DELTA
HECs consecutivos
correctos
ALFA
HECs
consecutivos
incorrectos

73. Redes III tema 2 73

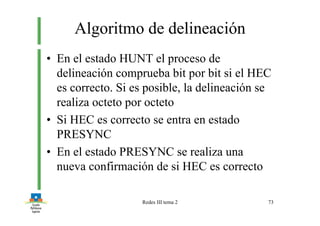

Algoritmo de delineación
• En el estado HUNT el proceso de
delineación comprueba bit por bit si el HEC
es correcto. Si es posible, la delineación se
realiza octeto por octeto
• Si HEC es correcto se entra en estado
PRESYNC
• En el estado PRESYNC se realiza una
nueva confirmación de si HEC es correcto

74. Redes III tema 2 74
Algoritmo de delineación
• Si se encuentra un HEC incorrecto, se vuelve al estado de
HUNT
• Si se recibe un número DELTA de HECs correctos
consecutivos, el sistema se considera sincronizado de
nuevo y se pasa al estado SYNCH
• Si se recibe un número ALFA de HECs incorrectos, el
sistema se considera que ha perdido el sincronismo.
• Para SDH se recomienda DELTA=6 y ALFA=7 y para el
nivel físico orientado a celdas se recomienda DELTA=8 y
ALFA=7

75. Redes III tema 2 75

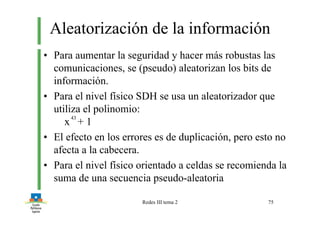

Aleatorización de la información
• Para aumentar la seguridad y hacer más robustas las
comunicaciones, se (pseudo) aleatorizan los bits de
información.
• Para el nivel físico SDH se usa un aleatorizador que
utiliza el polinomio:
x + 1
• El efecto en los errores es de duplicación, pero esto no
afecta a la cabecera.
• Para el nivel físico orientado a celdas se recomienda la
suma de una secuencia pseudo-aleatoria
43

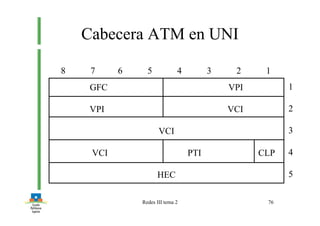

76. Redes III tema 2 76
Cabecera ATM en UNI
GFC VPI
VPI VCI
VCI
VCI PTI CLP
HEC
1
2
3
4
5
8 7 6 5 4 3 2 1

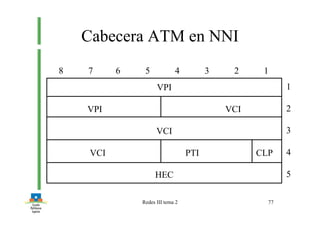

77. Redes III tema 2 77
Cabecera ATM en NNI
VPI
VPI VCI
VCI
VCI PTI CLP
HEC
1
2
3
4
5
8 7 6 5 4 3 2 1

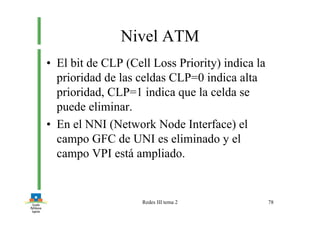

78. Redes III tema 2 78
Nivel ATM
• El bit de CLP (Cell Loss Priority) indica la
prioridad de las celdas CLP=0 indica alta
prioridad, CLP=1 indica que la celda se
puede eliminar.
• En el NNI (Network Node Interface) el
campo GFC de UNI es eliminado y el
campo VPI está ampliado.

79. Redes III tema 2 79
Valores Preasignados
Tipo de celda VPI VCI PTI CLP
No asignadas 00000000 00000000 00000000 - 0
Meta-señalización xxxxxxxx 00000000 00000001 0A0 B
Difusión xxxxxxxx 00000000 00000010 0AA B
Señalización Punto-a-punto xxxxxxxx 00000000 00000101 0AA B
F4 segmento OAM yyyyyyyy 00000000 00000011 0A0 A
F4 extremo-a-extremoOAM yyyyyyyy 00000000 00000100 0A0 A
F5 segmento OAM yyyyyyyy zzzzzzzz zzzzzzzz 100 A
F5 extremo-a-extremo
OAM
yyyyyyyy zzzzzzzz zzzzzzzz 101 A
Gestión de recursos yyyyyyyy zzzzzzzz zzzzzzzz 110 A
Información de usuario yyyyyyyy vvvvvvvv vvvvvvvv 0CU L

80. Redes III tema 2 80
Valores preasignados
• A: bit disponible para el nivel ATM
• B: bit que es 0 en al origen, pero que lo puede cambiar la red
• C: bit para la indicación de congestión (EFCI)
• L: bit de prioridad de pérdida de celda (CLP)
• U: bit de indicación entre usuarios de nivel ATM
• x: cualquier valor de VPI. Para VPI=0 el valor de VCI solo es
válido para señalización local
• y: cualquier valor VPI
• z: cualquier valor de VCI distinto de 0
• v: Cualquier valor de VCI mayor que 0031 H

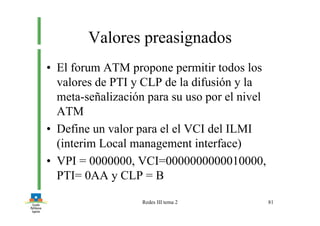

81. Redes III tema 2 81
Valores preasignados
• El forum ATM propone permitir todos los
valores de PTI y CLP de la difusión y la
meta-señalización para su uso por el nivel
ATM
• Define un valor para el el VCI del ILMI
(interim Local management interface)
• VPI = 0000000, VCI=0000000000010000,
PTI= 0AA y CLP = B

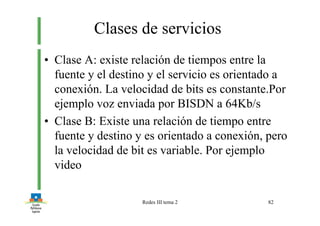

82. Redes III tema 2 82
Clases de servicios
• Clase A: existe relación de tiempos entre la
fuente y el destino y el servicio es orientado a
conexión. La velocidad de bits es constante.Por
ejemplo voz enviada por BISDN a 64Kb/s
• Clase B: Existe una relación de tiempo entre
fuente y destino y es orientado a conexión, pero
la velocidad de bit es variable. Por ejemplo
video

83. Redes III tema 2 83
Clases de servicios
• Clase C: No hay relación de tiempos y la
velocidad de bit es variable. El servicio es
orientado a conexión. Por ejemplo,
transferencia de datos o señalización
• Clase D: como la clase C sin conexión.
Ejemplo: transmisión de datos sin conexión
(Switched Megabit Data Services)

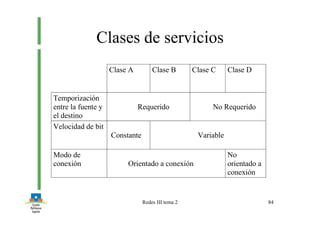

84. Redes III tema 2 84
Clases de servicios
Clase A Clase B Clase C Clase D
Temporización
entre la fuente y
el destino
Requerido No Requerido
Velocidad de bit
Constante Variable
Modo de
conexión Orientado a conexión
No
orientado a
conexión

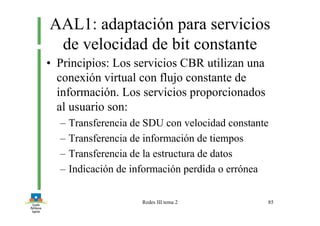

85. Redes III tema 2 85
AAL1: adaptación para servicios
de velocidad de bit constante
• Principios: Los servicios CBR utilizan una
conexión virtual con flujo constante de
información. Los servicios proporcionados
al usuario son:
– Transferencia de SDU con velocidad constante
– Transferencia de información de tiempos
– Transferencia de la estructura de datos
– Indicación de información perdida o errónea

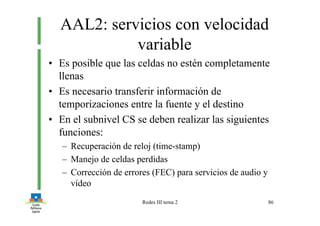

86. Redes III tema 2 86
AAL2: servicios con velocidad
variable
• Es posible que las celdas no estén completamente
llenas
• Es necesario transferir información de
temporizaciones entre la fuente y el destino
• En el subnivel CS se deben realizar las siguientes
funciones:
– Recuperación de reloj (time-stamp)
– Manejo de celdas perdidas
– Corrección de errores (FEC) para servicios de audio y
vídeo

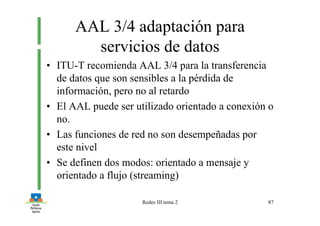

87. Redes III tema 2 87
AAL 3/4 adaptación para
servicios de datos
• ITU-T recomienda AAL 3/4 para la transferencia
de datos que son sensibles a la pérdida de
información, pero no al retardo
• El AAL puede ser utilizado orientado a conexión o
no.
• Las funciones de red no son desempeñadas por
este nivel
• Se definen dos modos: orientado a mensaje y
orientado a flujo (streaming)

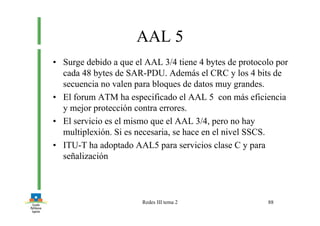

88. Redes III tema 2 88
AAL 5
• Surge debido a que el AAL 3/4 tiene 4 bytes de protocolo por
cada 48 bytes de SAR-PDU. Además el CRC y los 4 bits de
secuencia no valen para bloques de datos muy grandes.
• El forum ATM ha especificado el AAL 5 con más eficiencia
y mejor protección contra errores.
• El servicio es el mismo que el AAL 3/4, pero no hay
multiplexión. Si es necesaria, se hace en el nivel SSCS.
• ITU-T ha adoptado AAL5 para servicios clase C y para
señalización
