El documento describe los principales tipos de cables utilizados para conectar redes, incluyendo cable coaxial, cable de par trenzado UTP/STP y cable de fibra óptica. También describe varios componentes de cableado de red como conectores RJ-45, cables patch cord, cajas tomadatos, patch panels y racks. Finalmente, menciona algunas herramientas comunes utilizadas para instalar y probar redes de cableado, como crimping tools, impactadores y dispositivos de prueba de red.

1. REDES
CABLEADO DE DATOSCABLEADO DE DATOS

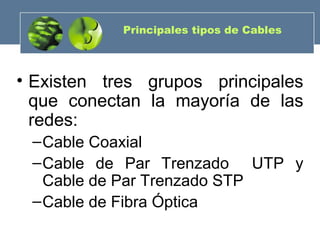

2. Principales tipos de Cables
• Existen tres grupos principales
que conectan la mayoría de las
redes:
–Cable Coaxial
–Cable de Par Trenzado UTP y
Cable de Par Trenzado STP
–Cable de Fibra Óptica

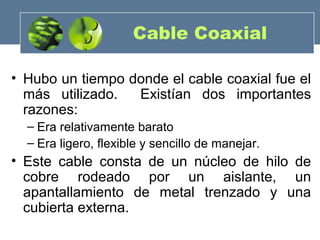

3. Cable Coaxial
• Hubo un tiempo donde el cable coaxial fue el
más utilizado. Existían dos importantes
razones:
– Era relativamente barato
– Era ligero, flexible y sencillo de manejar.
• Este cable consta de un núcleo de hilo de
cobre rodeado por un aislante, un
apantallamiento de metal trenzado y una
cubierta externa.

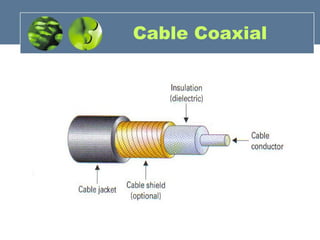

4. Cable Coaxial

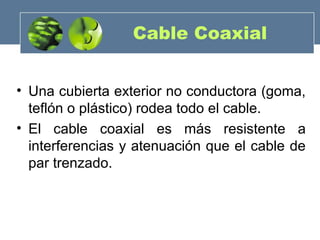

5. • Una cubierta exterior no conductora (goma,
teflón o plástico) rodea todo el cable.
• El cable coaxial es más resistente a
interferencias y atenuación que el cable de
par trenzado.
Cable Coaxial

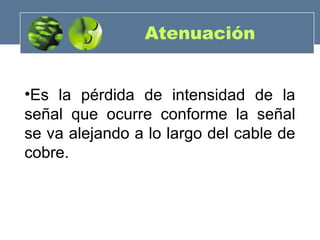

6. Atenuación
•Es la pérdida de intensidad de la
señal que ocurre conforme la señal
se va alejando a lo largo del cable de
cobre.

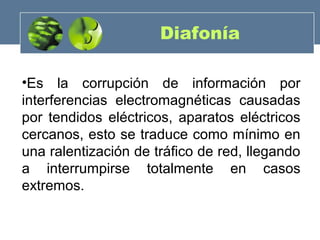

7. Diafonía
•Es la corrupción de información por
interferencias electromagnéticas causadas
por tendidos eléctricos, aparatos eléctricos
cercanos, esto se traduce como mínimo en
una ralentización de tráfico de red, llegando
a interrumpirse totalmente en casos
extremos.

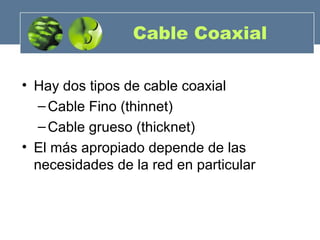

8. • Hay dos tipos de cable coaxial
–Cable Fino (thinnet)
–Cable grueso (thicknet)
• El más apropiado depende de las
necesidades de la red en particular
Cable Coaxial

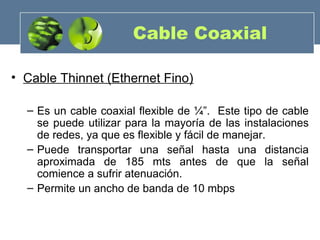

9. Cable Coaxial
• Cable Thinnet (Ethernet Fino)
– Es un cable coaxial flexible de ¼”. Este tipo de cable
se puede utilizar para la mayoría de las instalaciones
de redes, ya que es flexible y fácil de manejar.
– Puede transportar una señal hasta una distancia
aproximada de 185 mts antes de que la señal
comience a sufrir atenuación.
– Permite un ancho de banda de 10 mbps

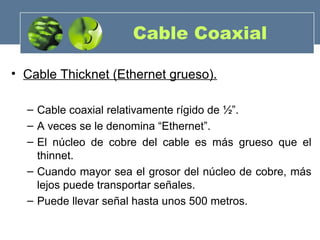

10. Cable Coaxial
• Cable Thicknet (Ethernet grueso).
– Cable coaxial relativamente rígido de ½”.
– A veces se le denomina “Ethernet”.
– El núcleo de cobre del cable es más grueso que el
thinnet.
– Cuando mayor sea el grosor del núcleo de cobre, más
lejos puede transportar señales.
– Puede llevar señal hasta unos 500 metros.

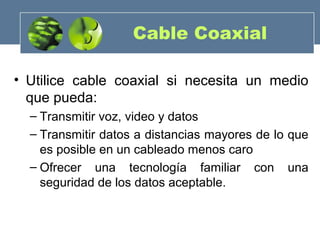

11. Cable Coaxial
• Utilice cable coaxial si necesita un medio
que pueda:
– Transmitir voz, video y datos
– Transmitir datos a distancias mayores de lo que
es posible en un cableado menos caro
– Ofrecer una tecnología familiar con una
seguridad de los datos aceptable.

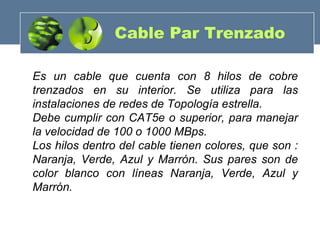

12. Es un cable que cuenta con 8 hilos de cobre
trenzados en su interior. Se utiliza para las
instalaciones de redes de Topología estrella.
Debe cumplir con CAT5e o superior, para manejar
la velocidad de 100 o 1000 MBps.
Los hilos dentro del cable tienen colores, que son :
Naranja, Verde, Azul y Marrón. Sus pares son de
color blanco con líneas Naranja, Verde, Azul y
Marrón.
Cable Par Trenzado

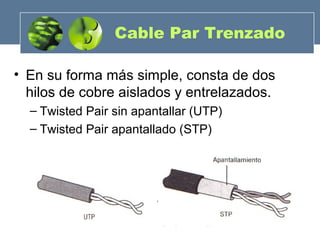

13. Cable Par Trenzado
• En su forma más simple, consta de dos
hilos de cobre aislados y entrelazados.
– Twisted Pair sin apantallar (UTP)
– Twisted Pair apantallado (STP)

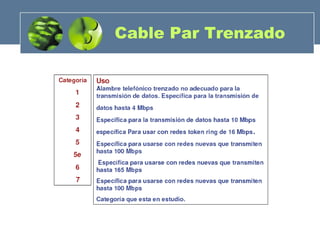

14. Cable Par Trenzado

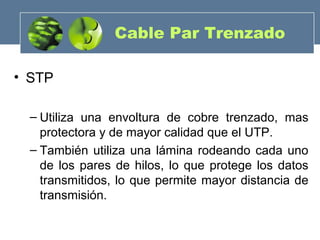

15. • STP
– Utiliza una envoltura de cobre trenzado, mas
protectora y de mayor calidad que el UTP.
– También utiliza una lámina rodeando cada uno
de los pares de hilos, lo que protege los datos
transmitidos, lo que permite mayor distancia de
transmisión.
Cable Par Trenzado

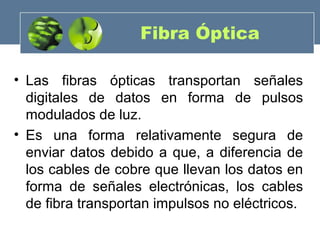

16. Fibra Óptica
• Las fibras ópticas transportan señales
digitales de datos en forma de pulsos
modulados de luz.
• Es una forma relativamente segura de
enviar datos debido a que, a diferencia de
los cables de cobre que llevan los datos en
forma de señales electrónicas, los cables
de fibra transportan impulsos no eléctricos.

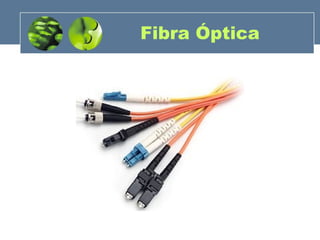

17. Fibra Óptica

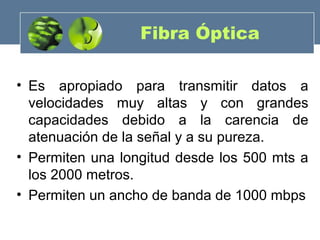

18. Fibra Óptica
• Es apropiado para transmitir datos a
velocidades muy altas y con grandes
capacidades debido a la carencia de
atenuación de la señal y a su pureza.
• Permiten una longitud desde los 500 mts a
los 2000 metros.
• Permiten un ancho de banda de 1000 mbps

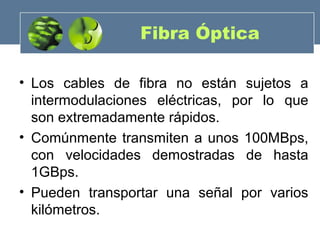

19. Fibra Óptica
• Los cables de fibra no están sujetos a
intermodulaciones eléctricas, por lo que
son extremadamente rápidos.
• Comúnmente transmiten a unos 100MBps,
con velocidades demostradas de hasta
1GBps.
• Pueden transportar una señal por varios
kilómetros.

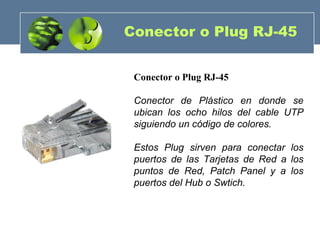

20. Conector o Plug RJ-45
Conector o Plug RJ-45
Conector de Plástico en donde se
ubican los ocho hilos del cable UTP
siguiendo un código de colores.
Estos Plug sirven para conectar los
puertos de las Tarjetas de Red a los
puntos de Red, Patch Panel y a los
puertos del Hub o Swtich.

21. Conector o Plug RJ-45
(Ubicación de los cables en el
conector)
Deben cumplir los estándares de
comunicación Universal. En este caso se
Involucran la TIA/EIA 568B
T568A:
B/V V B/N A B/A N B/M M
1 2 3 4 5 6 7 8
T568B:
B/N N B/V A B/A V B/M M
1 2 3 4 5 6 7 8
8 .......1

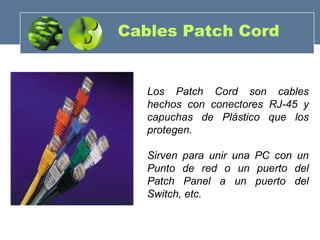

22. Cables Patch Cord
Los Patch Cord son cables
hechos con conectores RJ-45 y
capuchas de Plástico que los
protegen.
Sirven para unir una PC con un
Punto de red o un puerto del
Patch Panel a un puerto del
Switch, etc.

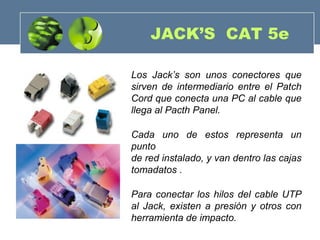

23. JACK’S CAT 5e
Los Jack’s son unos conectores que
sirven de intermediario entre el Patch
Cord que conecta una PC al cable que
llega al Pacth Panel.
Cada uno de estos representa un
punto
de red instalado, y van dentro las cajas
tomadatos .
Para conectar los hilos del cable UTP
al Jack, existen a presión y otros con
herramienta de impacto.

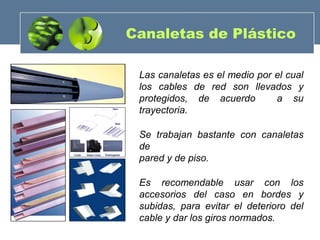

24. Canaletas de Plástico
Las canaletas es el medio por el cual
los cables de red son llevados y
protegidos, de acuerdo a su
trayectoria.
Se trabajan bastante con canaletas
de
pared y de piso.
Es recomendable usar con los
accesorios del caso en bordes y
subidas, para evitar el deterioro del
cable y dar los giros normados.

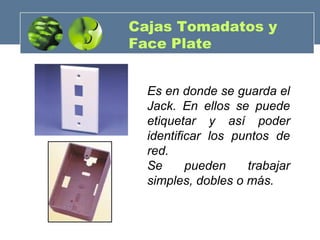

25. Cajas Tomadatos y
Face Plate
Es en donde se guarda el
Jack. En ellos se puede
etiquetar y así poder
identificar los puntos de
red.
Se pueden trabajar
simples, dobles o más.

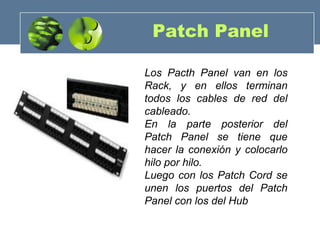

26. Patch Panel
Los Pacth Panel van en los
Rack, y en ellos terminan
todos los cables de red del
cableado.
En la parte posterior del
Patch Panel se tiene que
hacer la conexión y colocarlo
hilo por hilo.
Luego con los Patch Cord se
unen los puertos del Patch
Panel con los del Hub

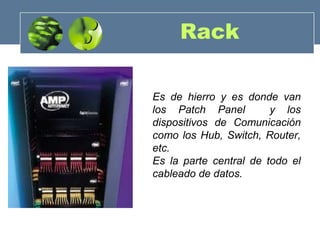

27. Rack
Es de hierro y es donde van
los Patch Panel y los
dispositivos de Comunicación
como los Hub, Switch, Router,
etc.
Es la parte central de todo el
cableado de datos.

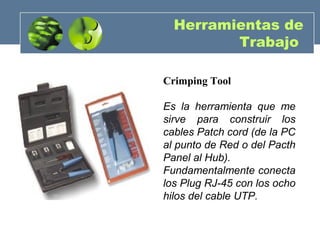

28. Herramientas de
Trabajo
Crimping Tool
Es la herramienta que me
sirve para construir los
cables Patch cord (de la PC
al punto de Red o del Pacth
Panel al Hub).
Fundamentalmente conecta
los Plug RJ-45 con los ocho
hilos del cable UTP.

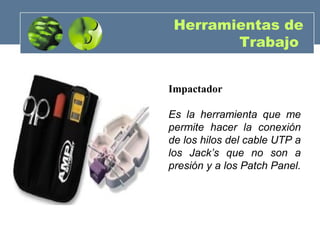

29. Impactador
Es la herramienta que me
permite hacer la conexión
de los hilos del cable UTP a
los Jack’s que no son a
presión y a los Patch Panel.
Herramientas de
Trabajo

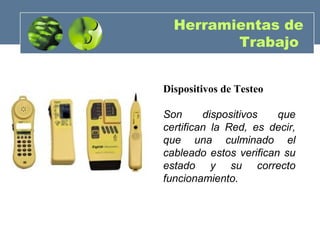

30. Dispositivos de Testeo
Son dispositivos que
certifican la Red, es decir,
que una culminado el
cableado estos verifican su
estado y su correcto
funcionamiento.
Herramientas de
Trabajo
