El documento describe los componentes básicos de una red de computadoras, incluyendo nodos, enlaces, topologías y dispositivos de interconexión. Explica que una red permite compartir recursos entre dispositivos a través de canales de comunicación y analiza conceptos como redes locales, modelo OSI y tipos de cableado.

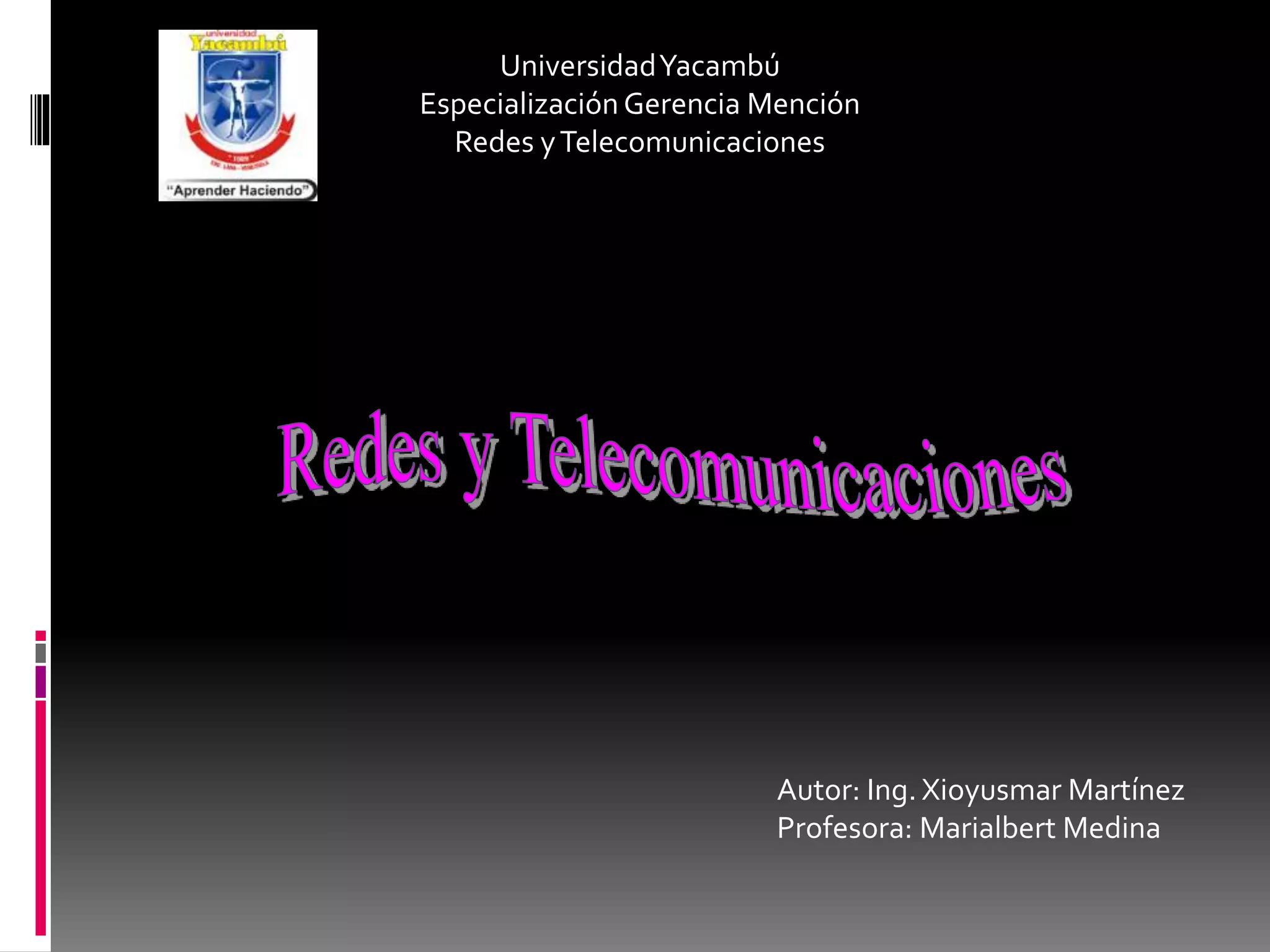

1. Autor: Ing. Xioyusmar Martínez
Profesora: Marialbert Medina
UniversidadYacambú
EspecializaciónGerencia Mención
Redes yTelecomunicaciones

2. Según Bryan Quezada; Una red de computadoras es
cualquier sistema de dos o más computadoras enlazadas.
Su importancia es que gira en torno los tres componentes
esenciales de todo sistema de computadoras.
ElAutor Forouzan (2002) define una red de la siguiente manera:
“Una red es un conjunto de dispositivos (a menudo denominados nodos) conectados
por enlaces de un medio físico. Un nodo puede ser una computadora, una impresora
o cualquier otro dispositivo capaz de enviar y/o recibir datos generados por otros
nodos de la red. Los enlaces conectados con los dispositivos se denominan a menudo
canales de comunicación”

3. Huidobro y Blanco (2004) exponen que una red de área local
(LAN/Local Area Network) “es un sistema de comunicaciones constituido por un
hardware (cableado, terminales, servidores, etc.), y un software (acceso al
medio, gestión de recursos, intercomunicación, etc.) que se distribuyen por una
extensión limitada (planta, edificios, grupo de edificios) en el que existen una
serie de recursos compatibles (discos, impresoras, bases de datos, etc.), a los
que tiene acceso los usuarios para compartir información de trabajo”.
Una red de comunicaciones es un conjunto de dispositivos tanto físicos como
lógicos (protocolos e interfaces), que nos permiten compartir recursos físicos y
lógicos entre distintos hosts; entendiendo por host cualquier dispositivo que es
capaz de enviar y/o recibir información, o de ejecutar una tarea a través de una
red informática; por ejemplo no es necesario que una impresora este conectada
a un ordenador, ella misma puede ser un host.

4. Los usuarios de las redes, para obtener el servicio que requieren, deben contar con un
equipo terminal que les permita ingresar en la red a través de un canal de acceso.
Una red tele-comunicacional consta de los siguientes elementos:
 Una serie de canales a través de los cuales circula la información.
 Nodos que procesan la información.
El termino telecomunicaciones se refiere generalmente a todo tipo de comunicación
alarga distancia a través de ondas portadoras comunes como el televisor, la radio y el
teléfono.
Entre las comunicaciones se encuentran un subconjunto que son las comunicaciones
de datos, estas constituyen la colección, intercambio y procesamiento electrónicos
de datos o información que incluye texto, imágenes, voz entre otras.

5. Por, Moreno Santiago y Pablo (1999), el estudio de las redes al ser un conjunto
particularmente complejo necesita una estructuración que permita descomponer el
sistema en sus elementos directamente realizables. Se introduce así el modelo de
referencia para la Interconexión de Sistemas Abierto conjuntos (OSI Open Systems
Interconnection). El modelo de referencia OSI es el modelo principal para las
comunicaciones por red. permite que los usuarios vean las funciones de red que se
producen en cada capa. Más importante aún, el modelo de referencia OSI es un
marco que se puede utilizar para comprender cómo viaja la información a través de
una red.
Además, puede usar el modelo de referencia OSI para visualizar cómo la
información o los paquetes de datos viajan desde los programas de aplicación (por
ej., hojas de cálculo, documentos, etc.), a través de un medio de red (por ej., cables,
etc.), hasta otro programa de aplicación ubicado en otro computador de la red, aún
cuando el transmisor y el receptor tengan distintos tipos de medios de red.

7. Según Huidobro y Blanco (2004) y Tanenbaum (1991), el modelo OSI consta de 7
niveles, cada nivel agrupa una serie de funciones requeridas para comunicar
sistemas y se estructuran en una forma jerárquica, en donde cada capa se apoya en
la anterior, realiza su función y ofrece un servicio a la capa superior. Algunas de sus
ventajas son:
 Divide la comunicación de red en partes más pequeñas y sencillas.
 Normaliza los componentes de red para permitir el desarrollo y el soporte de los
productos de diferentes fabricantes.
 Permite a los distintos tipos de hardware y software de red comunicarse entre sí.
 Divide la comunicación de red en partes más pequeñas para simplificar el
aprendizaje.

9. Capa 1:
La capa física define las especificaciones eléctricas, mecánicas, de procedimiento y
funcionales para activar, mantener y desactivar el enlace físico entre sistemas finales.
Las características tales como niveles de voltaje, temporización de cambios de
voltaje, velocidad de datos físicos, distancias de transmisión máximas, conectores
físicos y otros atributos similares son definidos por las especificaciones de la capa
física.
Capa 2:
La capa de enlace de datos proporciona tránsito de datos confiable a través de un
enlace físico. Al hacerlo, la capa de enlace de datos se ocupa del direccionamiento
físico (comparado con el lógico), la topología de red, el acceso a la red, la notificación
de errores, entrega ordenada de tramas y control de flujo.
Capa 3:
La capa de red es una capa compleja que proporciona conectividad y selección de
ruta entre dos sistemas de hosts que pueden estar ubicados en redes
geográficamente distintas.

10. Capa 4:
La capa de transporte segmenta los datos originados en el host emisor y los re-
ensambla en una corriente de datos dentro del sistema del host receptor. El límite
entre la capa de transporte y la capa de sesión puede imaginarse como el límite entre
los protocolos de aplicación y los protocolos de flujo de datos.
Capa 5:
La capa de sesión establece, administra y finaliza las sesiones entre dos hosts que se
están comunicando. La capa de sesión proporciona sus servicios a la capa de
presentación. También sincroniza el diálogo entre las capas de presentación de los
dos hosts y administra su intercambio de datos.
Capa 6:
La capa de presentación garantiza que la información que envía la capa de aplicación
de un sistema pueda ser leída por la capa de aplicación de otro. De ser necesario, la
capa de presentación traduce entre varios formatos de datos utilizando un formato
común.
Capa 7:
La capa de aplicación es la capa del modelo OSI más cercana al usuario; suministra
servicios de red a las aplicaciones del usuario. Difiere de las demás capas debido a
que no proporciona servicios a ninguna otra capa OSI, sino solamente a aplicaciones
que se encuentran fuera del modelo OSI.

11. La topología de red representa un conjunto de ordenadores
comunicados entre sí para el intercambio de información, donde cada
uno se denomina nodo.
Las redes locales LAN tienen una topología y tecnología de transmisión
propia. Según Huidobro y Blanco (2004) expone por “topología de red la forma
física de conectarse dos o mas ordenadores. Esta en función de la forma física
en que se realiza el cableado de la red por el que circula la información”. Es el
modo en que se conectan los distintos elementos que configuran la red.

12.  Anillo: todas las estaciones están conectadas de una a otra.
Estrella: existe un centro donde están conectadas todas las
estaciones.
Actualmente todas las redes LAN se implementan en estrella.
Topología física: es la topología que forman las estaciones a nivel físico, estas pueden
ser:
 Bus: todas las estaciones están conectadas a un cable.

13. Topología lógica: implica como esta funcionando una red realmente, es decir podemos
hacer que una topología física en estrella trabaje como bus o como anillo.
BUS: el medio de transmisión termina en dos resistencias, una a cada lado. La
conexión de un terminal a un bus se realiza mediante un tap (toma de conexión). Esta
topología forma una red por difusión.
Cuando un terminal transmite el tap deja pasar la corriente y la distribuye en los dos
sentidos. De esta forma todas las estaciones ven el flujo de bits. La información la
recoge el terminal que tiene el identificador igual al identificador de destino de la
trama.

14. ANILLO: el medio de transmisión forma un bucle cerrado.
Al igual que la topología en bus los terminales s conectan al anillo a través de tomas de
conexión, que en este caso se llaman repetidores (regeneran la señal y hay otros que
permiten ampliar la red). La dirección de la información solo siguen un sentido ya que
si lo hiciera en los dos sentidos, se producirían colisiones.
ESTRELLA: en este caso existe un centro al cual están conectadas todas las
estaciones, el centro es quien toma las decisiones sobre el acceso al medio, de forma
que el centro va mirando que estación transmite y quien tiene que recibir dicha
información.

15. Según Leandro Alegsa, en Diccionario de Informática yTecnología, (Red
Digital de Servicios Integrados) Red de una telefónica con un ancho de banda
desde los 64 kbps, que es similar a una red telefónica de voz, pero no es
analógico, sino que digital.
En 1988 en el libro azul de CCITT, se define la Red Digital de Servicios
Integrados (RDSI) como, la red que procede por evolución de la Red Digital
Integrada (RDI) y que facilita conexiones digitales extremo a extremo para
proporcionar una amplia gama de servicios, tanto de voz como de otros tipos, y a
la que los usuarios acceden a través de un conjunto de interfaces normalizados.

16. Por Giorgio Agamben; una especie -digamos- de formación que tuvo por
función mayor responder a una emergencia en un determinado momento. El
dispositivo tiene pues una función estratégica dominante. El dispositivo está
siempre inscripto en un juego de poder"
Un dispositivo es un aparato o mecanismo que desarrolla
determinadas acciones. Su nombre está vinculado a que
dicho artificio está dispuesto para cumplir con su objetivo.
Forouzan (2002), Lazaro y Miralles (2004) señala que los equipos utilizados para
la interconexión de redes de área local son:
 Repetidores o “Repeaters”
 Concentradores “Hubs”
 Conmutadores “Switches”
 Puentes o “Bridges”
 Encaminadores o “Enrutador”
 Pasarelas o “Gateways”.

17. Repetidores (Repeaters)
Es un dispositivo electrónico que opera solo en el nivel físico del modelo OSI. Las
señales que transportan la información dentro de una red pueden viajar a un distancia
fija antes de que la atenuación dañe la integridad de los datos. Un repetidor instalado
en un enlace la señal antes de que se vuelva demasiada débil o corrupta, regenera el
patrón de bits original y coloca la copia refrescada de nuevo en el enlace.
Concentradores (Hubs)
Es un repetidor multipuerto con mayores prestaciones, básicamente es un dispositivo
que concentra, esto es, reparte el ancho de banda disponible entre sus salidas o
puertos. Por ejemplo el funcionamiento de un hub Ethernet:
Cuando un hub recibe una señal de datos valida por algunas de sus entradas, la
retransmite al resto de salida.

18. Conmutadores (Switches)
Es un dispositivo de interconexión de redes, capaz de proporcionar un camino
de comunicación dedicado entre un puerto origen y otro destino. Un
conmutador presenta dos grandes ventajas respecto a un hub o
repetidor multipuerto. Se reduce notablemente el tráfico en la red, ya que
el switch filtra la información en función de la dirección física de la estación
destinataria, reenviando los datos por la salida o salidas apropiadas.
Puentes (Bridges)
Los puentes actúan en los niveles físicos y de enlace de datos del modelo OSI.
Los puentes pueden dividir una red grande en segmentos más pequeños.
También puede retransmitir tramas entre dos LAN originalmente separadas. Al
contrario que los repetidores, los puentes contienen lógica que permite separar
el tráfico de cada segmento. De esta forma, filtran el tráfico, algo que los hace
útiles para controlar la congestión y aislar enlaces con problemas. Los puentes
pueden también proporcionar seguridad mediante esta división del tráfico.

19. Encaminadores (Enrutador)
Tienen acceso a las direcciones de nivel de red y contienen software que
permiten determinar cual de los posibles caminos entre esas direcciones es el
mejor para una transmisión determinada. Los encaminadores actúan en los
niveles físico, de enlace de datos y red del modelo OSI. Los
encaminadores retransmiten los paquetes entre múltiples redes
interconectadas. Encaminan paquetes de una red cualquiera de las posibles
redes de destino o a una Internet.
Pasarelas (Gateways)
Actúan en todos los siete niveles del modelo OSI. Una pasarela es un
convertidor de protocolos. Un encaminador transfiere, acepta o retransmite
paquetes solo entre redes que utilizan protocolos similares. Una pasarela, por
otro lado, puede aceptar un paquete formateado para un protocolo y
convertirlo a un paquete formateado para otro protocolo (por ejemplo, TCP/IP)
ante de encaminarlo.

20. El cable utilizado para formar una red se denomina a veces medio.
Tanenbaum (1991), refiere que los tres factores que se deben tener en cuenta a la
hora de elegir un cable para una red son:
Velocidad de transmisión que se quiere conseguir.
Distancia máxima entre ordenadores que se van a conectar.
Nivel de ruido e interferencia habituales en la zona que se va a instalar la red.
Los cables mas utilizados en el diseño de redes son el par trenzado, el cable coaxial
y la fibra óptica.
ParTrenzado
Tanenbaum (1991), señala que el par trenzado consiste en dos hilos de cobre
aislados y trenzados entre si, en general de 1 mm de espesor y en lamayoria de
los casos cubiertos por una malla protectora. Los hilos están trenzados para
reducir las interferencias electromagnéticas con respecto a los pares cercanos
que se encuentran a su alrededor (dos pares paralelos constituyen una antena
simple, en tanto que un par trenzado no).

21. Según Forouzan (2001), la Asociación de la Industria Electrónica (EIA) ha
desarrollado estándares para graduar los cables UTP según su calidad. Las
categorías se determinan según la calidad del cable, que varía desde 1, para la más
baja, hasta 5, para la más alta. Cada categoría de la EIA es adecuada para ciertos
tipos de usos y no para otros:
Categoría 1: hilo telefónico trenzado de calidad de voz no adecuado para las
transmisiones de datos.Velocidad de transmisión inferior a 1Mbits/seg.
Categoría 2: el siguiente grado más alto, cable de par trenzado sin apantallar,
adecuado para voz y transmisión de datos. Su velocidad de transmisión es de hasta
4 Mbits/seg.
Categoría 3: debe tener obligatoriamente al menos nueve trenzas por metro y se
puede usar para transmitir datos hasta una velocidad de 10Mbits/seg. Actualmente
es el cable estándar en la mayoría de los sistemas de telecomunicaciones de
telefonía.
Categoría 4: también debe tener al menos nueve trenzas por metro, así como otras
condiciones para hacer que la velocidad de transmisión llegue a 16 Mbits/seg.
Categorías 5: puede transmitir datos hasta 100 Mbits/seg.

22. Cable Coaxial
Según Huidobro y Blanco (2004), es un cable constituido por los dos conductores,
de cobre o de aluminio, uno interior cilíndrico y macizo, insertado dentro de otro
exterior y separado de él por un material aislante, que puede estar inyectado de
forma continua o espaciadamente, en forma de una espiral o anillas, formando
ambos un conjunto concéntrico. Esta estructura garantiza una buena protección
frente a interferencias y evita perdidas por radiación al exterior.
Fibra Óptica
Huidobro y Blanco (2004), definen a la fibra óptica como un medio de
transmisión constituido por un núcleo de vidrio o plástico y un revestimiento que
mantiene la luz en su interior. Presenta dos grandes ventajas frente a los cables
de cobre: un mayor ancho de banda e inmunidad frente a interferencias
electromagnéticas, por lo que es ampliamente utilizada

23. RED DE ÁREA PERSONAL o PAN (personal area network). Es una red conformada
por una pequeña cantidad de equipos, establecidos a una corta distancia uno de otro.
Esta configuración permite que la comunicación que se establezca sea rápida y
efectiva.
RED DE ÁREA LOCAL o LAN (local area network). Esta red conecta equipos en un
área geográfica limitada, tal como una oficina o edificio. De esta manera se logra una
conexión rápida, sin inconvenientes, donde todos tienen acceso a la misma
información y dispositivos de manera sencilla.
RED DE ÁREA METROPOLITANA o MAN (metropolitan area network). Ésta alcanza
una área geográfica equivalente a un municipio. Se caracteriza por utilizar una
tecnología análoga a las redes LAN, y se basa en la utilización de dos buses de
carácter unidireccional, independientes entre sí en lo que se refiere a la transmisión
de datos.

24. RED DE ÁREA AMPLIA o WAN (wide area network). Estas redes se basan en la
conexión de equipos informáticos ubicados en un área geográfica extensa, por ejemplo
entre distintos continentes. Al comprender una distancia tan grande la transmisión de
datos se realiza a una velocidad menor en relación con las redes anteriores. Sin
embargo, tienen la ventaja de trasladar una cantidad de información mucho mayor. La
conexión es realizada a través de fibra óptica o satélites.
RED DE ÁREA LOCAL INALÁMBRICA o WLAN (Wireless Local Area Network). Es un
sistema de transmisión de información de forma inalámbrica, es decir, por medio de
satélites, microondas, etc. Nace a partir de la creación y posterior desarrollo de los
dispositivos móviles y los equipos portátiles, y significan una alternativa a la conexión
de equipos a través de cableado.
Según Herrera (2003); existen varios tipos de red.

25. CCITT, Comité Consultivo InternacionalTelegráfico yTelefónico; Fecha: 1998.
Moreno, Santiago y Pablo, Introducción a las Telecomunicaciones, Fundación Airtel
y Santillana, Fecha: 1999.
Tanenbaum, Andrew S. Organización de Computadoras un Enfoque Estructurado.
Fecha: 2000.
Forouzan, Behrouz A., Transmisión de Datos y Redes de Comunicaciones, Editorial:
Madrid 2da. Edición, Fecha: 2002.
Enrique Herrera Pérez, Tecnologías y redes de transmisión de datos, Editorial:
Limusa, Fecha: 2003.
Jorge Lázaro Laporta, Marcel Miralles Aguiñiga, Fundamentos de Telemática;
Editorial: Alfaomega, Fecha: 2004.

26.  Huidobro y Blanco; Redes de Área Local. Editorial: Paraninfo. Fecha: 2004.
GiorgioAgamben, ¿Que es un Dispositivo?; Editorial: Anagrama, Fecha: 2015.
Bryan Quezada [en línea]: Fundamentos Informáticos. [Consulta: 26 Feb.
2015]. http://comp.ist.utl.pt/aaa/Prog/Conceptos
WordPress [en línea]: Redes y Telecomunicaciones. [Consulta: 28 Feb. 2015].
https://sistemascomunic.wordpress.com/redes-de-telecomunicaciones/
Leandro Alegsa [en línea]: Diccionario de Informática y Tecnología. [Consulta: 26
Feb. 2015]. http://www.alegsa.com.ar/Dic/
