1. FRAME RELAY
Presentado por:
Karol Guerra
Maritzenia Villarreal

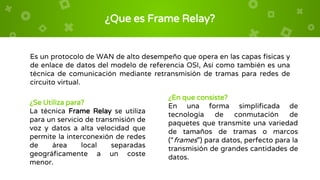

2. ¿Que es Frame Relay?
Es un protocolo de WAN de alto desempeño que opera en las capas físicas y
de enlace de datos del modelo de referencia OSI, Así como también es una
técnica de comunicación mediante retransmisión de tramas para redes de
circuito virtual.
¿Se Utiliza para?
La técnica Frame Relay se utiliza
para un servicio de transmisión de
voz y datos a alta velocidad que
permite la interconexión de redes
de área local separadas
geográficamente a un coste
menor.
¿En que consiste?
En una forma simplificada de
tecnología de conmutación de
paquetes que transmite una variedad
de tamaños de tramas o marcos
(“frames”) para datos, perfecto para la
transmisión de grandes cantidades de
datos.

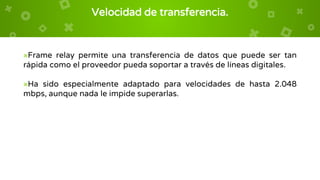

3. Velocidad de transferencia.
×Frame relay permite una transferencia de datos que puede ser tan
rápida como el proveedor pueda soportar a través de líneas digitales.
×Ha sido especialmente adaptado para velocidades de hasta 2.048
mbps, aunque nada le impide superarlas.

4. Aplicacion y Beneficios
×Reducción de complejidad en la red. Elecciones virtuales múltiples son capaces de
compartir la misma línea de acceso.
×Equipo a costo reducido. Se reduce las necesidades de “hardware” y el procesamiento
simplificado ofrece un menor coste.
×Mejora del desempeño y del tiempo de respuesta.
×Se pueden utilizar procedimientos de Calidad de Servicio (QoS) basados en el
funcionamiento Frame Relay.
×Ofrece mayores velocidades y rendimiento, a la vez que provee la eficiencia de ancho de
banda que viene como resultado de los múltiples circuitos virtuales que comparten un
puerto de una sola línea.
×Los servicios de Frame Relay son fiables y de alto rendimiento. Son un método económico
de enviar datos, convirtiéndolo en una alternativa a las líneas dedicadas.
×El Frame Relay es ideal para usuarios que necesitan una conexión de mediana o alta
velocidad para mantener un tráfico de datos entre localidades múltiples y distantes

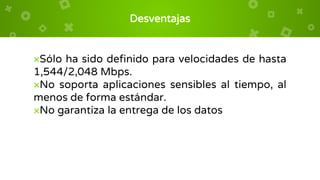

5. Desventajas
×Sólo ha sido definido para velocidades de hasta
1,544/2,048 Mbps.
×No soporta aplicaciones sensibles al tiempo, al
menos de forma estándar.
×No garantiza la entrega de los datos

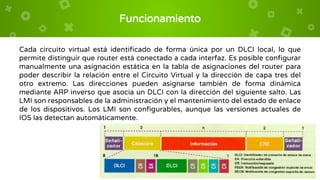

6. Funcionamiento
Cada circuito virtual está identificado de forma única por un DLCI local, lo que
permite distinguir que router está conectado a cada interfaz. Es posible configurar
manualmente una asignación estática en la tabla de asignaciones del router para
poder describir la relación entre el Circuito Virtual y la dirección de capa tres del
otro extremo. Las direcciones pueden asignarse también de forma dinámica
mediante ARP inverso que asocia un DLCI con la dirección del siguiente salto. Las
LMI son responsables de la administración y el mantenimiento del estado de enlace
de los dispositivos. Los LMI son configurables, aunque las versiones actuales de
IOS las detectan automáticamente.

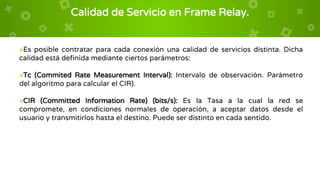

7. Calidad de Servicio en Frame Relay.
×Es posible contratar para cada conexión una calidad de servicios distinta. Dicha
calidad está definida mediante ciertos parámetros:
×Tc (Commited Rate Measurement Interval): Intervalo de observación. Parámetro
del algoritmo para calcular el CIR).
×CIR (Committed Information Rate) (bits/s): Es la Tasa a la cual la red se
compromete, en condiciones normales de operación, a aceptar datos desde el
usuario y transmitirlos hasta el destino. Puede ser distinto en cada sentido.

8. Calidad de Servicio en Frame Relay.

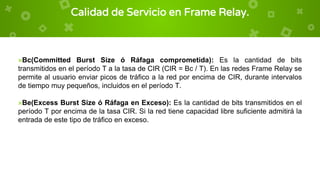

×Bc(Committed Burst Size ó Ráfaga comprometida): Es la cantidad de bits
transmitidos en el período T a la tasa de CIR (CIR = Bc / T). En las redes Frame Relay se
permite al usuario enviar picos de tráfico a la red por encima de CIR, durante intervalos
de tiempo muy pequeños, incluidos en el período T.
×Be(Excess Burst Size ó Ráfaga en Exceso): Es la cantidad de bits transmitidos en el
período T por encima de la tasa CIR. Si la red tiene capacidad libre suficiente admitirá la
entrada de este tipo de tráfico en exceso.

9. CALIDAD DE SERVICIO
×Existe un bit en la trama (bit DE) que es activado por la red en tramas que
superen Bc (es decir aquellas que pertenezcan a Be) para indicar que esas
tramas deberían ser descartadas en preferencia a otras, si es necesario. El
servicio permite que el propio usuario también pueda marcar este bit para
indicar la importancia relativa de una trama respecto a otras (en este caso,
estas tramas no se contabilizan como pertenecientes a la zona bajo Bc,
sino como perteneciente a la zona sobre Bc y bajo Bc+ Be, no contando
para el CIR).

10. CALIDAD DE SERVICIO

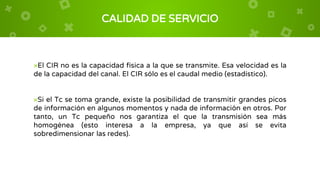

×El CIR no es la capacidad física a la que se transmite. Esa velocidad es la
de la capacidad del canal. El CIR sólo es el caudal medio (estadístico).
×Si el Tc se toma grande, existe la posibilidad de transmitir grandes picos
de información en algunos momentos y nada de información en otros. Por
tanto, un Tc pequeño nos garantiza el que la transmisión sea más
homogénea (esto interesa a la empresa, ya que así se evita
sobredimensionar las redes).

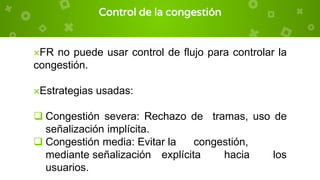

11. Control de la congestión
×FR no puede usar control de flujo para controlar la
congestión.
×Estrategias usadas:
 Congestión severa: Rechazo de tramas, uso de
señalización implícita.
 Congestión media: Evitar la congestión,
mediante señalización explícita hacia los
usuarios.

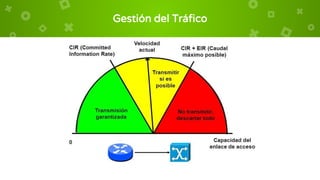

12. Gestión del Tráfico

13. Gestión del Tráfico

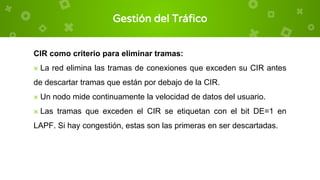

CIR como criterio para eliminar tramas:
× La red elimina las tramas de conexiones que exceden su CIR antes
de descartar tramas que están por debajo de la CIR.
× Un nodo mide continuamente la velocidad de datos del usuario.
× Las tramas que exceden el CIR se etiquetan con el bit DE=1 en
LAPF. Si hay congestión, estas son las primeras en ser descartadas.
