Este documento describe los diferentes tipos de redes informáticas, incluyendo redes de área local (LAN), redes de área metropolitana (MAN), y redes de área extensa (WAN). También describe las principales topologías de red como bus, anillo y estrella, así como los diferentes medios de transmisión como cables, fibra óptica y más.

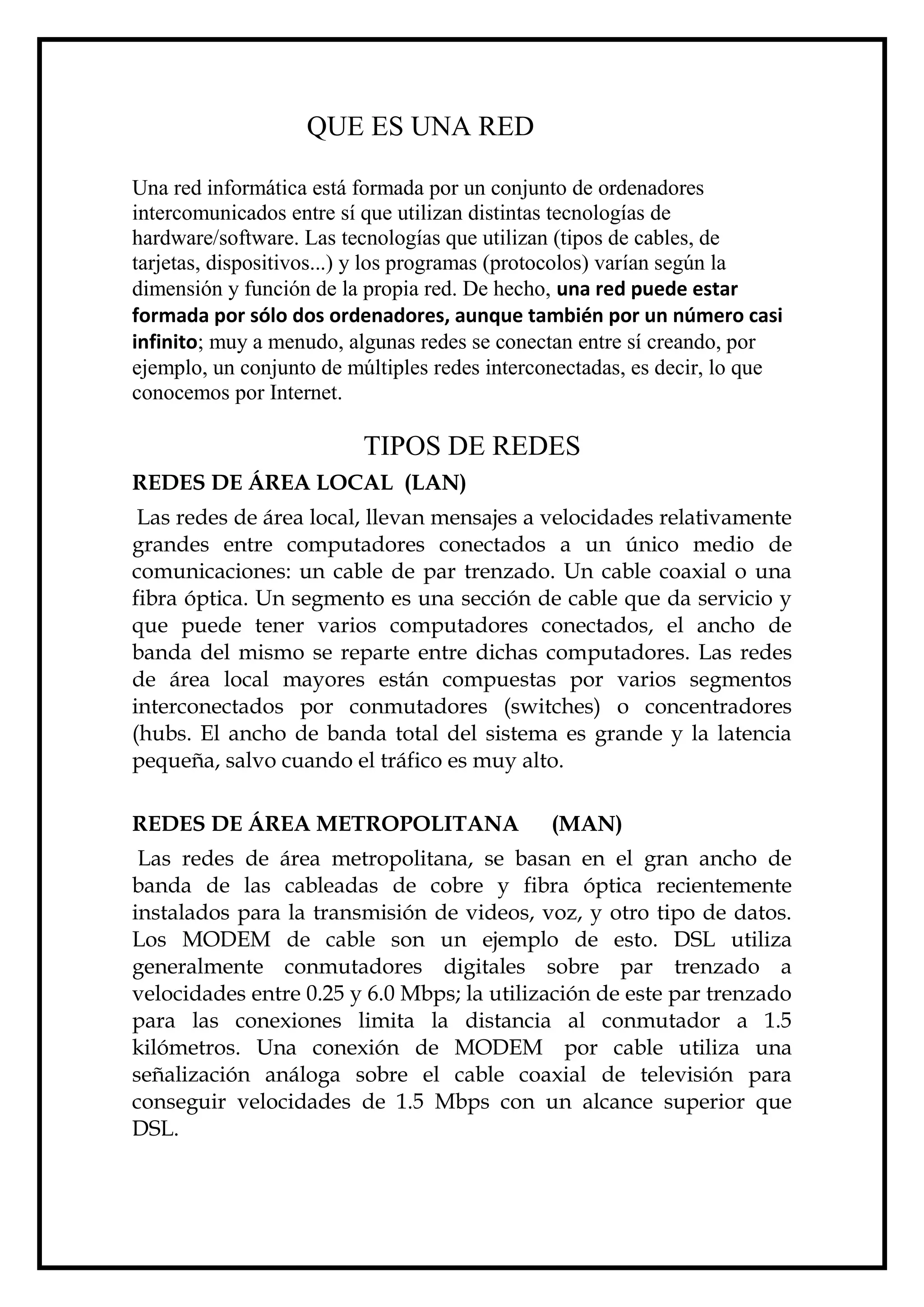

1. QUE ES UNA RED<br />Una red informática está formada por un conjunto de ordenadores intercomunicados entre sí que utilizan distintas tecnologías de hardware/software. Las tecnologías que utilizan (tipos de cables, de tarjetas, dispositivos...) y los programas (protocolos) varían según la dimensión y función de la propia red. De hecho, una red puede estar formada por sólo dos ordenadores, aunque también por un número casi infinito; muy a menudo, algunas redes se conectan entre sí creando, por ejemplo, un conjunto de múltiples redes interconectadas, es decir, lo que conocemos por Internet. TIPOS DE REDES<br />REDES DE ÁREA LOCAL (LAN)<br /> Las redes de área local, llevan mensajes a velocidades relativamente grandes entre computadores conectados a un único medio de comunicaciones: un cable de par trenzado. Un cable coaxial o una fibra óptica. Un segmento es una sección de cable que da servicio y que puede tener varios computadores conectados, el ancho de banda del mismo se reparte entre dichas computadores. Las redes de área local mayores están compuestas por varios segmentos interconectados por conmutadores (switches) o concentradores (hubs. El ancho de banda total del sistema es grande y la latencia pequeña, salvo cuando el tráfico es muy alto.<br />REDES DE ÁREA METROPOLITANA (MAN)<br /> Las redes de área metropolitana, se basan en el gran ancho de banda de las cableadas de cobre y fibra óptica recientemente instalados para la transmisión de videos, voz, y otro tipo de datos. Los MODEM de cable son un ejemplo de esto. DSL utiliza generalmente conmutadores digitales sobre par trenzado a velocidades entre 0.25 y 6.0 Mbps; la utilización de este par trenzado para las conexiones limita la distancia al conmutador a 1.5 kilómetros. Una conexión de MODEM por cable utiliza una señalización análoga sobre el cable coaxial de televisión para conseguir velocidades de 1.5 Mbps con un alcance superior que DSL.<br /> REDES DE ÁREA EXTENSA (WAN)<br /> Estas pueden llevar mensajes entre nodos que están a menudo en diferentes organizaciones y quizás separadas por grandes distancias, pero a una velocidad menor que las redes LAN. El medio de comunicación está compuesto por un conjunto de círculos de enlazadas mediante computadores dedicados, llamados rotures o en caminadores. Esto gestiona la red de comunicaciones y encaminan mensajes o paquetes hacia su destino. En la mayoría de las redes se produce un retardo en cada punto de la ruta a causa de las operaciones de encaminamiento, por lo que la latencia total de la transmisión de un mensaje depende de la ruta seguida y de la carga de tráfico en los distintos segmentos que atraviese. La velocidad de las señales electrónicas en la mayoría de los medios es cercana a la velocidad de la luz, y esto impone un límite inferior a la latencia de las transmisiones para las transmisiones de larga distancia.<br /> TOPOLOGIAS<br /> HYPERLINK \"
http://www.blogger.com/post-edit.g?blogID=4593852626379563474&postID=3084348381306196699\"
DIFERENTES FORMAS DE TOPOLOGÍA Y LA LONGITUD MÁXIMA DE LOS SEGMENTOS DE CADA UNA.<br />TOPOLOGÍA DE REDLONGITUD SEGMENTO MÁXIMOEthernet de cable fino (BUS)185 Mts (607 pies)Ethernet de par trenzado (Estrella/BUS)100 Mts (607 pies)Token Ring de par trenzado (Estrella/Anillo)100 Mts (607 pies)ARCNET Coaxial (Estrella)609 Mts (2000 pies)ARCNET Coaxial (BUS)305 Mts (1000 pies)ARCNET de par trenzado (Estrella)122 Mts (400 pies)ARCNET de par trenzado (BUS)122 Mts (400 pies)<br />Bus: Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nudos de la red están unidos a este cable.<br />Anillo: Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nudo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nudo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.<br />Estrella: Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.<br /> <br /> FIBRA OPTICA<br />La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir<br />
