Este documento describe un experimento para medir el campo magnético inducido alrededor de un conductor que transporta corriente eléctrica usando una brújula. El experimento conecta un circuito eléctrico que incluye pilas, caimanes y un potenciómetro a un conductor, y luego se acerca la brújula al conductor. La brújula se desvía debido al campo magnético inducido, y variando la resistencia del potenciómetro se puede variar la magnitud de la desviación de la brújula. El objetivo es demostrar

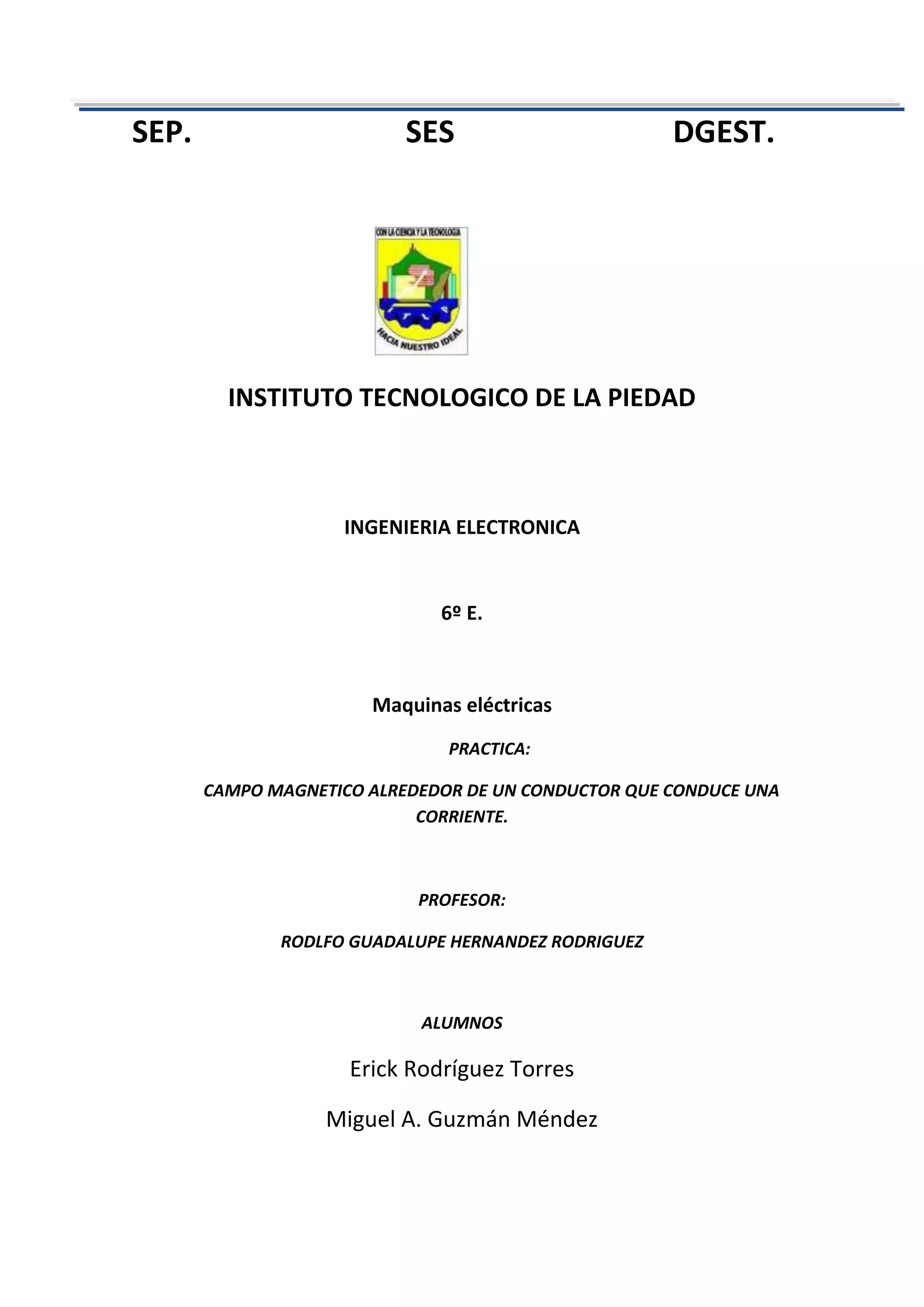

1. SEP. SES DGEST.1986915438150INSTITUTO TECNOLOGICO DE LA PIEDADINGENIERIA ELECTRONICA6º E.Maquinas eléctricasPRACTICA: CAMPO MAGNETICO ALREDEDOR DE UN CONDUCTOR QUE CONDUCE UNA CORRIENTE.PROFESOR: RODLFO GUADALUPE HERNANDEZ RODRIGUEZALUMNOSErick Rodríguez TorresMiguel A. Guzmán Méndez INTRODUCCION.EN ESTA PRACTICA SE REALIZARA LA MEDICION DE UN CAMPO MAGNETICO INDUCIDO POR UNA CORRIENTE ELECTRICA EN UN CONDUCTOR, POR MEDIO DE UNA BRUJULA.SE CONECTARA EL CONDUCTOR PRIMERO A UNA BATERIA Y DESPUES A DOS Y DEBAJO DEL ALAMBRE CONDUCTOR SE PONDRA LA BRUJULA Y SE OBSERVARA COMO EL CAMPO MAGNETICO AFECTA A ESTA MISMA.OBJETIVO. EL ALUMNO HARA UN REPASO DEL PRINCIPIO DE UN CAMPO MAGNETCO VARIABLE INDUCIDO POR UNA CORRIENTE SOBRE UN CONDUCTOR SIEMPRE. Inducción electromagnéticaLa inducción electromagnética es el fenómeno que origina la producción de una fuerza electromotriz (f.e.m. o voltaje) en un medio o cuerpo expuesto a un campo magnético variable, o bien en un medio móvil respecto a un campo magnético estático. Es así que, cuando dicho cuerpo es un conductor, se produce una corriente inducida. Este fenómeno fue descubierto por Michael Faraday quién lo expresó indicando que la magnitud del voltaje inducido es proporcional a la variación del flujo magnético (Ley de Faraday).Por otra parte, Heinrich Lenz comprobó que la corriente debida a la f.e.m. inducida se opone al cambio de flujo magnético, de forma tal que la corriente tiende a mantener el flujo. Esto es válido tanto para el caso en que la intensidad del flujo varíe, o que el cuerpo conductor se mueva respecto de él.DESARROLLO DE LA PRÁCTICA.MATERIALES: 1 BRUJULA 2 PILAS 1 POTENCIOMETRO 2 CAIMANESLa practica se llevo a cabo en el salón de clases. (LOS VIDEOS DE LA PRACTICA VIENEN ANEXOS EN LA PARTE INFERIOR DE ESTA PAGINA)Primero tomamos las pilas y las colocamos en serie de manera que el polo – de la primera estuviera en contacto con la terminal + de la segunda pila, utilizamos cinta para que las pilas se mantuvieran unidas.Después tomamos uno de los caimanes y sujetamos una de sus puntas al extremo de la pila que corresponde a la terminal + después tomamos el otro caimán y de la misma manera tomamos uno de sus extremos y lo sujetamos al extremo – de la pila esto lo podemos hacer con cinta .Luego tomamos el potenciómetro de 1kΩ y con los extremos de los caimanes que quedaron libres sujetamos 2 de las terminales consecutivas del potenciómetro con lo que el circuito queda cerrado.Ahora tomamos la brújula permitiendo que se oriente en dirección Norte como se muestra en la siguiente imagen.1939290208915Ahora tomamos el circuito que formamos con las pilas, los caimanes y el potenciómetro y acercamos a la brújula el cable del caimán que esta conectado al polo positivo de la pila, si acercamos el cable positivo del circuito a la punta de la brújula que apunta al norte esta empezará a oscilar y en dirección opuesta del cable.Ahora variamos la resistencia del potenciómetro y observamos el efecto sobre la brújula, lo que sucede es que variará la magnitud de la oscilación de la brújula.RESULTADOS.Como resultado de la corriente eléctrica que se establece a través del circuito se induce un campo magnético alrededor delos caimanes lo cual altera la el funcionamiento de la brújula y como resultado esta apuntara hacia la dirección de este campo magnético.Otro resultado sería que al variar el potenciómetro se varia la cantidad de corriente que atraviesa el cable del caimán que esta conectado a la terminal positiva de la batería y por tanto también se varia la magnitud del campo magnético.CONCLUSIONEn nuestras conclusiones llegamos que toda corriente eléctrica que atraviesa un conductor induce un campo magnético alrededor de este y se pudo comprobar por medio de una brujula.
