Este documento describe los pasos para configurar el enrutamiento determinístico en una red utilizando 3 routers Cisco. Incluye la configuración de las interfaces, las direcciones IP, el clock rate, las contraseñas y las rutas. El objetivo es verificar la conectividad mediante ping entre los routers y computadoras de la red.

1. 1
PRACTICA 7
ENRRUTAMIENTO
DETERMINÍSTICO
Por: Norma Fraire

2. 2

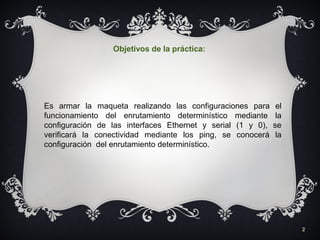

Es armar la maqueta realizando las configuraciones para el
funcionamiento del enrutamiento determinístico mediante la
configuración de las interfaces Ethernet y serial (1 y 0), se
verificará la conectividad mediante los ping, se conocerá la
configuración del enrutamiento determinístico.
Objetivos de la práctica:

3. 3

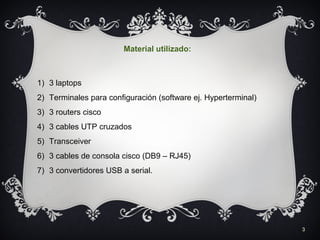

Material utilizado:
1) 3 laptops
2) Terminales para configuración (software ej. Hyperterminal)
3) 3 routers cisco
4) 3 cables UTP cruzados
5) Transceiver
6) 3 cables de consola cisco (DB9 – RJ45)
7) 3 convertidores USB a serial.

4. 4

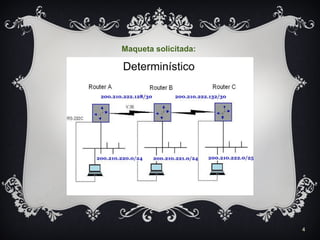

Maqueta solicitada:

5. 5

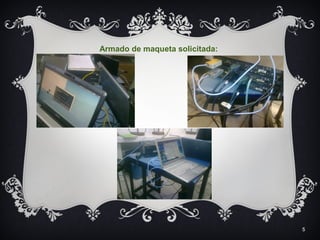

Armado de maqueta solicitada:

6. 6
Comandos que deben ser utilizados para la configuración:

7. 7
Comandos que deben ser utilizados para la configuración:

8. 8

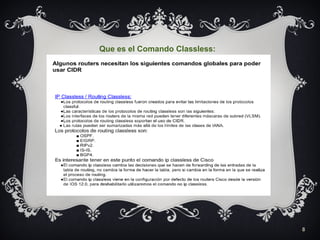

Que es el Comando Classless:

9. 9

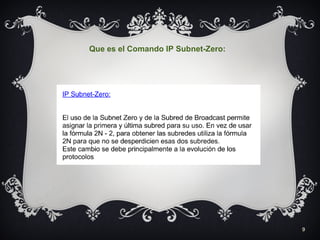

Que es el Comando IP Subnet-Zero:

10. 10
Pasos utilizados para que la práctica funcionara:
1) Enable
2) Config
3) Terminal
4) Ip classless
5) Ip subnet-zero
6) Interface (e0 //para la ethernet y serial (1 ó 0) // para el serial,
para router A y C, para router B se configura tanto la serial 1
como la serial 0).
7) Ip adress (la ip a configurar con su mascara de subred
//señaladas en la maqueta a armar).

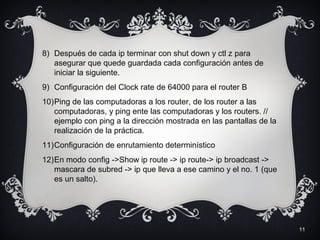

11. 11
8) Después de cada ip terminar con shut down y ctl z para
asegurar que quede guardada cada configuración antes de
iniciar la siguiente.
9) Configuración del Clock rate de 64000 para el router B
10)Ping de las computadoras a los router, de los router a las
computadoras, y ping ente las computadoras y los routers. //
ejemplo con ping a la dirección mostrada en las pantallas de la
realización de la práctica.
11)Configuración de enrutamiento determinístico
12)En modo config ->Show ip route -> ip route-> ip broadcast ->
mascara de subred -> ip que lleva a ese camino y el no. 1 (que
es un salto).

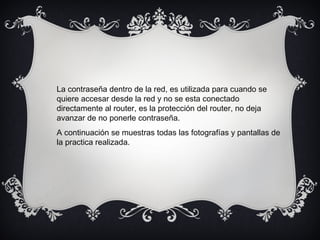

12. La contraseña dentro de la red, es utilizada para cuando se
quiere accesar desde la red y no se esta conectado
directamente al router, es la protección del router, no deja
avanzar de no ponerle contraseña.
A continuación se muestras todas las fotografías y pantallas de
la practica realizada.

13. 13

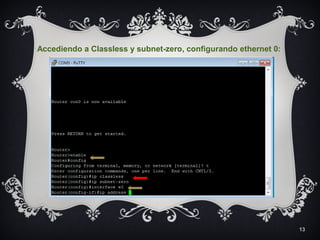

Accediendo a Classless y subnet-zero, configurando ethernet 0:

14. 14

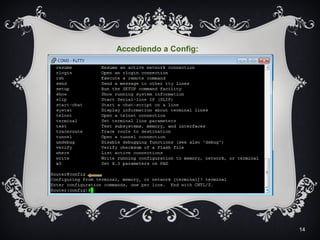

Accediendo a Config:

15. 15

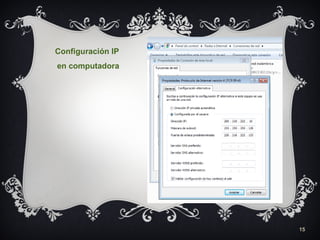

Configuración IP
en computadora

16. 16

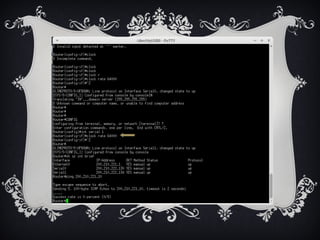

Configuración del Clock rate de 64000:

18. Clockrate
64000 a
serial 0 y
serial 1

19. Clockrate
64000 a
serial 0 y
serial 1

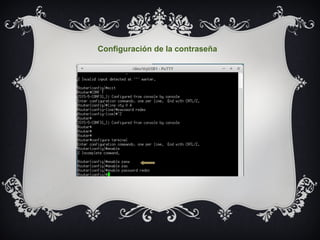

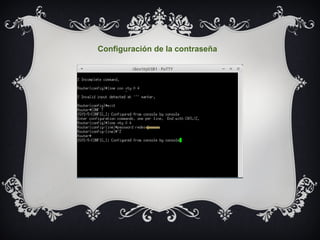

20. Configuración de la contraseña

21. Configuración de la contraseña

22. 22

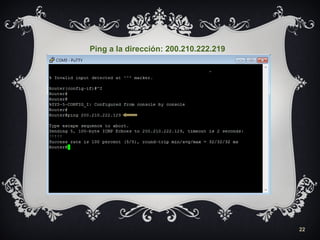

Ping a la dirección: 200.210.222.219

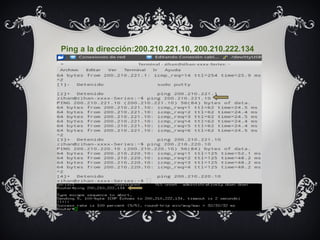

23. Ping a la dirección:200.210.221.10, 200.210.222.134

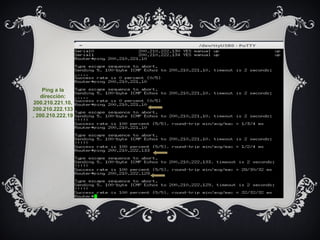

24. Ping a la
dirección:
200.210.221.10,
200.210.222.133
, 200.210.222.19

25. 25

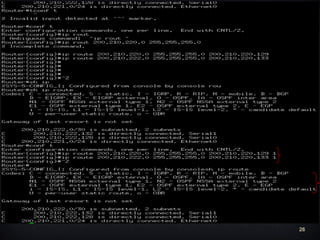

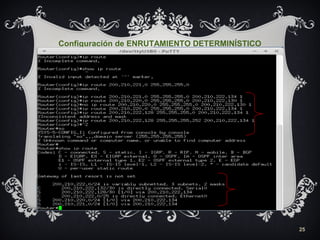

Configuración de ENRUTAMIENTO DETERMINÍSTICO

26. 26

27. 27

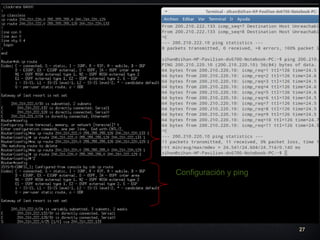

Configuración y ping
