REPRESENTACIÓN GRÁFICA EN AutoCAD

¿POR QUÉ ES IMPORTANTE UNA BUENA
REPRESENTACIÓN GRÁFICA EN PLANOS?

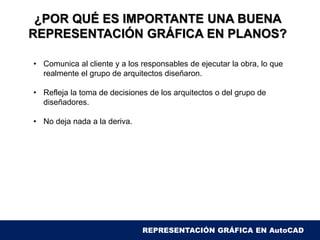

¿POR QUÉ ES IMPORTANTE UNA BUENA
REPRESENTACIÓN GRÁFICA EN PLANOS?
• Comunica al cliente y a los responsables de ejecutar la obra, lo que
realmente el grupo de arquitectos diseñaron.
• Refleja la toma de decisiones de los arquitectos o del grupo de
diseñadores.
• No deja nada a la deriva.

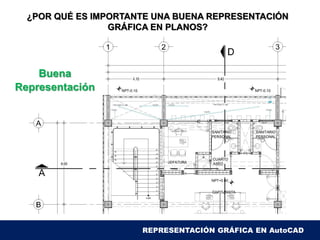

¿POR QUÉ ES IMPORTANTE UNA BUENA REPRESENTACIÓN
GRÁFICA EN PLANOS?
Buena
Representación

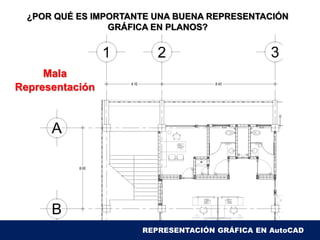

¿POR QUÉ ES IMPORTANTE UNA BUENA REPRESENTACIÓN
GRÁFICA EN PLANOS?
Mala
Representación

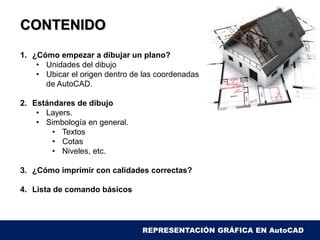

CONTENIDO
1. ¿Cómo empezar a dibujar un plano?
• Unidades del dibujo
• Ubicar el origen dentro de las coordenadas
de AutoCAD.
2. Estándares de dibujo
• Layers.
• Simbología en general.
• Textos
• Cotas
• Niveles, etc.
3. ¿Cómo imprimir con calidades correctas?
4. Lista de comando básicos

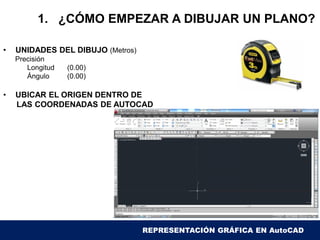

1. ¿CÓMO EMPEZAR A DIBUJAR UN PLANO?

1. ¿CÓMO EMPEZAR A DIBUJAR UN PLANO?
• UNIDADES DEL DIBUJO (Metros)
Precisión
Longitud (0.00)
Ángulo (0.00)
• UBICAR EL ORIGEN DENTRO DE
LAS COORDENADAS DE AUTOCAD

2. ESTÁNDARES DE DIBUJO

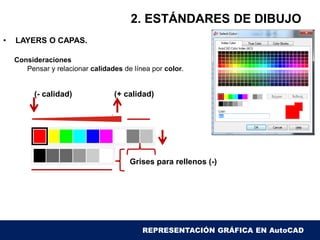

• LAYERS O CAPAS.
Consideraciones
Pensar y relacionar calidades de línea por color.
(- calidad) (+ calidad)
Grises para rellenos (-)

• LAYERS O CAPAS.
Consideraciones
Grosor de línea

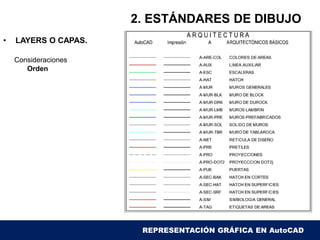

• LAYERS O CAPAS.
Consideraciones
Orden

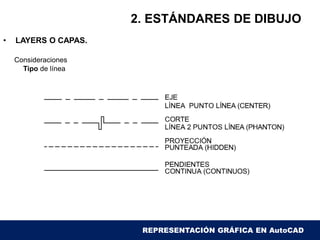

• LAYERS O CAPAS.
Consideraciones
Tipo de línea

• SIMBOLOGÍA EN GENERAL
Consideraciones
Cotas
Tamaño de texto
Niveles y cambios de
nivel
Indicadores de
fachada Ejes y
cabezasPie de dibujo y
escala gráfica
Accesos
Líneas de
corte
Corte
Dirección en
escalera
Porcentaje y
Dirección
Pendiente
Línea de
proyección

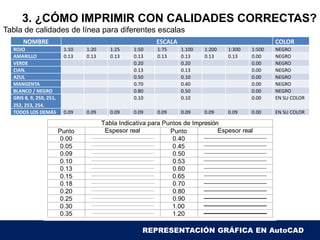

3. ¿CÓMO IMPRIMIR CON CALIDADES CORRECTAS?
Tabla de calidades de línea para diferentes escalas
NOMBRE ESCALA COLOR
ROJO 1:10 1:20 1:25 1:50 1:75 1.100 1:200 1:300 1:500 NEGRO
AMARILLO 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.00 NEGRO
VERDE 0.20 0.20 0.00 NEGRO
CIAN. 0.13 0.13 0.00 NEGRO
AZUL 0.50 0.10 0.00 NEGRO
MANGENTA 0.70 0.40 0.00 NEGRO
BLANCO / NEGRO 0.80 0.50 0.00 NEGRO
GRIS 8, 9, 250, 251,
252, 253, 254.
0.10 0.10 0.00 EN SU COLOR
TODOS LOS DEMÁS 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.00 EN SU COLOR

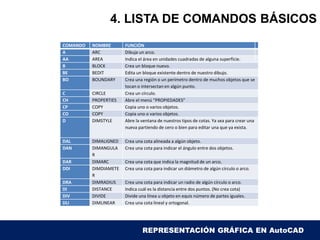

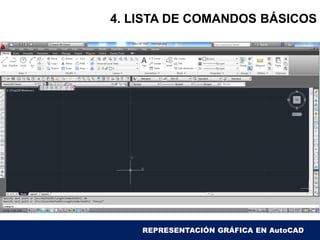

4. LISTA DE COMANDOS BÁSICOS

COMANDO NOMBRE FUNCIÓN
A ARC Dibuja un arco.
AA AREA Indica el área en unidades cuadradas de alguna superficie.
B BLOCK Crea un bloque nuevo.
BE BEDIT Edita un bloque existente dentro de nuestro dibujo.
BO BOUNDARY Crea una región o un perímetro dentro de muchos objetos que se
tocan o intersectan en algún punto.
C CIRCLE Crea un círculo.
CH PROPERTIES Abre el menú “PROPIEDADES”
CP COPY Copia uno o varios objetos.
CO COPY Copia uno o varios objetos.
D DIMSTYLE Abre la ventana de nuestros tipos de cotas. Ya sea para crear una
nueva partiendo de cero o bien para editar una que ya exista.
DAL DIMALIGNED Crea una cota alineada a algún objeto.
DAN DIMANGULA
R
Crea una cota para indicar el ángulo entre dos objetos.
DAR DIMARC Crea una cota que indica la magnitud de un arco.
DDI DIMDIAMETE
R
Crea una cota para indicar un diámetro de algún círculo o arco.
DRA DIMRADIUS Crea una cota para indicar un radio de algún círculo o arco.
DI DISTANCE Indica cuál es la distancia entre dos puntos. (No crea cota)
DIV DIVIDE Divide una línea u objeto en equis número de partes iguales.
DLI DIMLINEAR Crea una cota lineal y ortogonal.

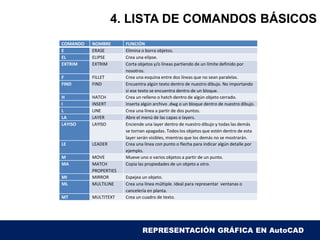

E ERASE Elimina o borra objetos.
EL ELIPSE Crea una elipse.
EXTRIM EXTRIM Corta objetos y/o líneas partiendo de un límite definido por
nosotros.
F FILLET Crea una esquina entre dos líneas que no sean paralelas.
FIND FIND Encuentra algún texto dentro de nuestro dibujo. No importando
si ese texto se encuentra dentro de un bloque.
H HATCH Crea un relleno o hatch dentro de algún objeto cerrado.
I INSERT Inserta algún archivo .dwg o un bloque dentro de nuestro dibujo.
L LINE Crea una línea a partir de dos puntos.
LA LAYER Abre el menú de las capas o layers.
LAYISO LAYISO Enciende una layer dentro de nuestro dibujo y todas las demás
se tornan apagadas. Todos los objetos que estén dentro de esta
layer serán visibles, mientras que los demás no se mostrarán.
LE LEADER Crea una línea con punto o flecha para indicar algún detalle por
ejemplo.
M MOVE Mueve uno o varios objetos a partir de un punto.
MA MATCH
PROPERTIES
Copia las propiedades de un objeto a otro.
MI MIRROR Espejea un objeto.
ML MULTILINE Crea una línea múltiple. Ideal para representar ventanas o
cancelería en planta.
MT MULTITEXT Crea un cuadro de texto.

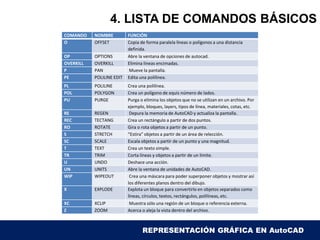

O OFFSET Copia de forma paralela líneas o polígonos a una distancia
definida.
OP OPTIONS Abre la ventana de opciones de autocad.
OVERKILL OVERKILL Elimina líneas encimadas.
P PAN Mueve la pantalla.
PE POLILINE EDIT Edita una polilínea.
PL POLILINE Crea una polilínea.
POL POLYGON Crea un polígono de equis número de lados.
PU PURGE Purga o elimina los objetos que no se utilizan en un archivo. Por
ejemplo, bloques, layers, tipos de línea, materiales, cotas, etc.
RE REGEN Depura la memoria de AutoCAD y actualiza la pantalla.
REC TECTANG Crea un rectángulo a partir de dos puntos.
RO ROTATE Gira o rota objetos a partir de un punto.
S STRETCH “Estira” objetos a partir de un área de relección.
SC SCALE Escala objetos a partir de un punto y una magnitud.
T TEXT Crea un texto simple.
TR TRIM Corta líneas y objetos a partir de un límite.
U UNDO Deshace una acción.
UN UNITS Abre la ventana de unidades de AutoCAD.
WIP WIPEOUT Crea una máscara para poder superponer objetos y mostrar así
los diferentes planos dentro del dibujo.
X EXPLODE Explota un bloque para convertirlo en objetos separados como
líneas, círculos, textos, rectángulos, polilíneas, etc.
XC XCLIP Muestra sólo una región de un bloque o referencia externa.
Z ZOOM Acerca o aleja la vista dentro del archivo.
