Repsol

I Congreso Integral de Hidrocarburos
Hotel Mare Mares, Lechería 27,28 y 29 de Septiembre 2011

© Repsol-YPF S.A. - Unidad de Negocio Venezuela - Septiembre 2011

Contenido

 Repsol en el Mundo. Activos en Venezuela

 Perspectivas a nivel mundial. Recursos, reservas y tendencias

 Plan de Tecnología Repsol. Actividades del CTR

 Líneas Estratégicas y Áreas Tecnológicas

 Estudios realizados y propuestos en Venezuela

2

Repsol compañía energética integrada

© Repsol-YPF S.A. - Unidad de Negocio Venezuela - Septiembre 2011 3

Activos de Repsol en Venezuela

4

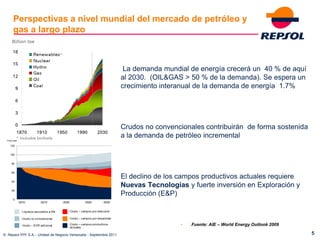

Perspectivas a nivel mundial del mercado de petróleo y
gas a largo plazo

La demanda mundial de energía crecerá un 40 % de aquí
al 2030. (OIL&GAS > 50 % de la demanda). Se espera un
crecimiento interanual de la demanda de energía 1.7%

Crudos no convencionales contribuirán de forma sostenida
a la demanda de petróleo incremental
Mb/día
120

100

80

60
El declino de los campos productivos actuales requiere
40
Nuevas Tecnologías y fuerte inversión en Exploración y
20
Producción (E&P)
0
•2010 •2015 •2020 •2025 •2030

•Líquidos asociados a GN •Crudo – campos por descubrir

•Crudo no convencional •Crudo – campos por desarrollar

•Crudo – EOR adicional •Crudo – campos productivos • Fuente: AIE – World Energy Outlook 2009
•actuales


Recursos, reservas y tendencias del petróleo a nivel mundial

•IEA Resources to Reserves 2010
Incremento
requerimientos
tecnológicos

Gas
conven-
cional

CBM, 27000 bcm
Recursos de
“tight gas” y “shale gas”
14000-43000 bcm

Recursos estimados de
“hidratos de gas”
3-85000.106 bcm

Recursos donde Repsol requiere de nuevas tecnologías

Nuevos recursos incorporados en Repsol están en
aéreas que requiere desarrollo de tecnología:

 Zonas desérticas
• Norte de África
 Crudos no convencionales (Crudo Pesado)
• Faja del Orinoco Venezuela
• Selva amazónica de Perú
 Aguas Profundas (Liviano a Pesado)
• GOM y Brazil
 Offshore
• Alaska
• Gas en Venezuela

 Nuevas áreas de crecimiento futuro


Actividades Centro de Tecnología Repsol

 Tecnologías para producir más energía

 Tecnologías para transformar los recursos

energéticos deforma eficiente

 Tecnologías para usar la energía de forma eficiente

 Tecnologías para reducir los gases de efecto

invernadero

 Investigación básica en disciplinas como la biología,

que a largo plazo pueden generar nuevas soluciones

científicas en el ámbito de la energía


Líneas estratégicas y áreas tecnológicas

Iluminación de
Maximizar Recobro y Subsuelo
Producción

Modelaje de
Caracterización & Yacimientos
Detección de
Hidrocarburos
Caracterización de
roca y fluido
Recursos No-
Convencionales
Producción recursos
no convencionales

Localizaciones no
convencionales Valorización de gas
natural


Maximizando Productividad y Recobro
Iluminación de Subsuelo

Desarrollo de capacidades tecnológicas en imagen sísmica
Proyecto Caledoscopio. Mejora de la calidad de imagen de
datos sísmicos (cuencas presalinas). Tres pilares básicos:
• Modelo (Repsol).- Conocimiento del GOM
• Algoritmo (3DGeo).- Diseño funcional de los algoritmos
RTM
• Capacidad (IBM).- Corazón de la arquitectura

Microsísmica aplicada a yacimientos naturalmente fracturados.
Técnicas dinámicas de caracterización de fracturas y fallas

Tecnología de modelaje dinámico
 Sísmica 4D
 Caracterización de fracturas usando data 3C


Maximizando Productividad y Recobro
Tendencias en Modelaje avanzado de yacimientos
Para disminuir la incertidumbre y el riesgo de las predicciones en
simulación de yacimientos, se busca una mejor representación del
medio poroso y de los mecanismos de producción. En este sentido,
Reservoir Simulation
Model
Identificación de las heterogeneidades del yacimiento a
través del uso combinado de las propiedades de la rocas
Implicit/Explicit Coupling
(diferentes escalas), y utilizando atributos sísmicos para
propagar las propiedades dentro del modelo.

Diseño de algoritmos que permitan la actualización continua
de los parámetros claves del modelo del reservorio. Esto es
GeoMechanics Simulation Model
fundamental en procesos de recuperación mejorada (EOR) o
en zonas donde hay grandes variaciones de las propiedades
geomecánicas, como en yacimientos naturalmente fracturados.

Monitorear de forma continua el yacimiento e integrar de
forma temprana esta información, actualizando el modelo del
yacimiento en tiempo real y permitiendo realizar predicciones
mas confiables. (SmartFields)


Maximizar Recobro y Productividad
Caracterización de roca-fluido

Identificación de los mecanismos de interacción
roca fluido para mejorar efectividad de procesos de
EOR en frio de inyección de fluidos y químicos.

Alteración de la mojabilidad Roca -Fluido


Recursos no convencionales
Soluciones Tecnológicas para la producción de crudo pesado

Económicos
Soluciones
Recursos no tecnológicas
Ambiente
convencionales

Políticos

2010 2025

Aplicaciones de Aplicaciones de Aplicaciones de
corto Plazo mediano Plazo largo Plazo

CSS, SAGD, CHOPS Nueva generación Mejoramiento in situ
IOR/EOR de combustión in Procesos totalmente
Producción Primaria situ (THAI, CAPRI…) amigables con el
Nuevas Tecn. EOR medio ambiente

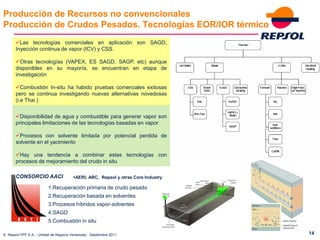

Producción de Recursos no convencionales
Producción de Crudos Pesados. Tecnologías EOR/IOR térmico
Las tecnologías comerciales en aplicación son SAGD,
Inyección continua de vapor (ICV) y CSS.

Otras tecnologías (VAPEX, ES SAGD, SAGP, etc) aunque
disponibles en su mayoría, se encuentran en etapa de
investigación

Combustión In-situ ha habido pruebas comerciales exitosas
pero se continua investigando nuevas alternativas novedosas
(i.e Thai )

Disponibilidad de agua y combustible para generar vapor son
principales limitaciones de las tecnologías basadas en vapor

Procesos con solvente limitada por potencial perdida de
solvente en el yacimiento

Hay una tendencia a combinar estas tecnologías con
procesos de mejoramiento del crudo in situ

CONSORCIO AACI AERI, ARC, Repsol y otras Core Industry

1.Recuperación primaria de crudo pesado
2.Recuperación basada en solventes
3.Procesos híbridos vapor-solventes
4.SAGD
5.Combustión in situ


Recursos no Convencionales
Mejoramiento de crudos pesados dentro el yacimiento

Crudos pesados pueden ser mejorados dentro del yacimiento para reducir
su viscosidad y subir su API mediante el uso de nanocatalizadores,
minimizando significativamente la huella ambiental
CONSORCIO AICISE

Retos
Mejorar la calidad del crudo pesado dentro del yacimiento incrementando
así su valor Factibilidad de transportar el crudo sin la necesidad de
diluente por oleoducto (200cSt a 300cS 30ºC)
Reducción de los requerimientos de agua y gas natural así como
emisiones de CO2

Mejoramiento dentro del Yacimiento

•Procesos de mejoramiento catalítico
•Caracterización del bitumen
•Caracterización del Reservorio
•Simulación del reservorio y mejoramieno in situ
•Procesos de mejoramieno y recuperación in situ

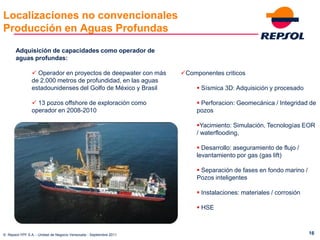

Localizaciones no convencionales
Producción en Aguas Profundas
Adquisición de capacidades como operador de
aguas profundas:

 Operador en proyectos de deepwater con más Componentes criticos
de 2.000 metros de profundidad, en las aguas
estadounidenses del Golfo de México y Brasil  Sísmica 3D: Adquisición y procesado

 13 pozos offshore de exploración como  Perforacion: Geomecánica / Integridad de
operador en 2008-2010 pozos

Yacimiento: Simulación, Tecnologías EOR
/ waterflooding,

 Desarrollo: aseguramiento de flujo /
levantamiento por gas (gas lift)

 Separación de fases en fondo marino /
Pozos inteligentes

 Instalaciones: materiales / corrosión

 HSE

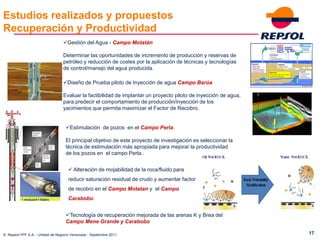

Estudios realizados y propuestos
Recuperación y Productividad
Gestión del Agua - Campo Motatán

Determinar las oportunidades de incremento de producción y reservas de
petróleo y reducción de costes por la aplicación de técnicas y tecnologías
de control/manejo del agua producida.

Diseño de Prueba piloto de Inyección de agua Campo Barúa

Evaluar la factibilidad de implantar un proyecto piloto de inyección de agua,
para predecir el comportamiento de producción/inyección de los
yacimientos que permita maximizar el Factor de Recobro.

Estimulación de pozos en el Campo Perla.

El principal objetivo de este proyecto de investigación es seleccionar la
técnica de estimulación más apropiada para mejorar la productividad
de los pozos en el campo Perla..

 Alteración de mojabilidad de la roca/fluido para
reducir saturación residual de crudo y aumentar factor
de recobro en el Campo Motatan y el Campo
Carabobo.

Tecnología de recuperación mejorada de las arenas K y Brea del
Campo Mene Grande y Carabobo


Geomecánica y Petrofísica

Análisis de fracturas en Campo Quiriquire Profundo
1958

Simulación de las variaciones de permeabilidad en el sistema de fracturas
naturales desde inicio de producción, 2010 y predicción a futuro, calibrado
con los datos de producción y ensayos de laboratorio

Fracturas naturales y Modelo Geomecánico de Campo Perla
2010
El objetivo principal es estimar la subsidencia que podría sufrir el campo
Perla en el futuro de manera de poder tomar acciones con antelación
para evitar posibles problemas de producción. Basado en una
metodología a partir de elementos finitos y geomecánica, investigará la
aparición de fracturas naturales en el reservorio a partir de la tectónica
que afectó a al campo y las propiedades geomecánicas de la roca
reservorio.
2026

Análisis de núcleos el Campo Perla

Se prepara un flujo de trabajo para caracterización geológica,
petrofísica y geomecánica para el pozo Perla 4 que incluye
preparación de núcleos, análisis rutinarios y especiales, análisis
geomecánicos y análisis geológicos


Recuperación Mejorada de Crudo Pesado
Reservorio Producción Mejoramiento
(Reservorio/Superficie) (Reservorio/Superficie)
Campos Mene Grande y Carabobo
 Campo Carabobo  Campo Carabobo

• Caracterización de reservorio • Levantamiento artificial  Integración Mejoramiento/
o Sísmica 3D. Flujo de trabajo en el o Inyección de Diluente Procesos de Recuperación
diseño de la Adquisición y o PCP, ESP
Procesado.  Mejoramiento en Reservorio
o Mejora mojabilidad de la roca
• Diluente • Nanocatalizadores
o Muestras de Fluido o Evaluación y selección para la • Modelado Recuperación
o Heterogeneidades en el Reservorio producción temprana.
o Caracterización de acuíferos o Estabilidad y compatibilidad de la  Mejoramiento cerca de Superficie
• Modelado de reservorio mezcla Diluente/Crudo pesado  Transporte sin dilución
o Mecánica de Rocas
o Producción en frío • Selección de material y Control de la
o Recuperación Mejorada corrosión
o Optimización y valoración del
escenario
• Prueba Piloto
o Screening de tecnologías


20
