El documento describe el diseño arquitectónico del edificio multifamiliar Torres de San Felipe en Mendoza, Argentina, analizando características como la disposición de departamentos, tamaño de áreas verdes y accesibilidad. Se mencionan problemas de iluminación y distribución en varias plantas, así como la búsqueda de simetría y espacialidad en el diseño. Además, se destacan elementos como el estilo lecorbusiano y la importancia de la interrelación entre los propietarios en sus espacios habitacionales.

1. • ALFONSO BLASCO: TORRES DE SAN FELIPE,
MENDOZA; ARGENTINA
EDIFICIO MULTIFAMILIAR
TORRES DE SAN FELIPE
• NÁJERA PONCE, EULEYDI

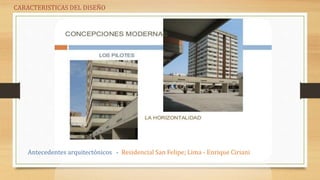

2. CARACTERISTICAS DEL DISEÑO
Antecedentes arquitectónicos - Residencial San Felipe; Lima - Enrique Ciriani

3. CARACTERISTICAS DEL DISEÑO
Antecedentes arquitectónicos - Residencial San Felipe; Lima - Enrique Ciriani

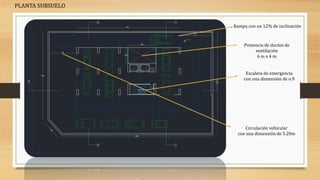

4. PLANTA SUBSUELO
Rampa con un 12% de inclinación
Presencia de ductos de
ventilación
6 m x 4 m
Escalera de emergencia
con una dimensión de o.9
Circulación vehicular
con una dimensión de 5.20m

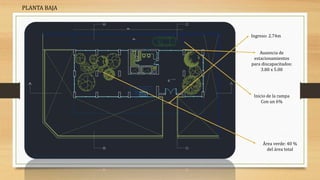

5. Área verde: 40 %
del área total
Ingreso: 2.74m
Inicio de la rampa
Con un 6%
Ausencia de
estacionamientos
para discapacitados:
3.80 x 5.00
PLANTA BAJA

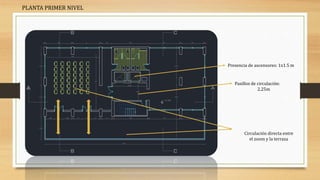

6. Presencia de ascensores: 1x1.5 m
Pasillos de circulación:
2.25m
PLANTA PRIMER NIVEL
Circulación directa entre
el zoom y la terraza

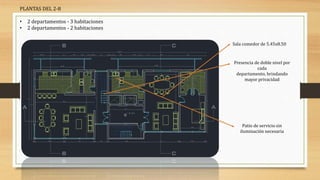

7. PLANTAS DEL 2-8
• 2 departamentos - 3 habitaciones
• 2 departamentos - 2 habitaciones
Sala comedor de 5.45x8.50
Presencia de doble nivel por
cada
departamento, brindando
mayor privacidad
Patio de servicio sin
iluminación necesaria

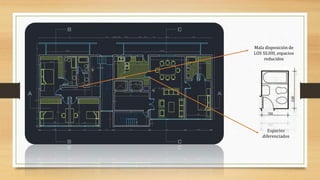

8. Mala disposición de
LOS SS.HH, espacios
reducidos
Espacios
diferenciados

9. PLANTAS DEL 9 – 11
• 6 departamentos- 1 habitación
• 3 departamentos- 3 habitaciones
Ventanas apropiadamente
ubicadas, para iluminación en
ambas áreas
Mala ubicación de la puerta para el
ss.hh
patio de servicio muy reducido y
con muy poca iluminación: 1.70 x
2.80

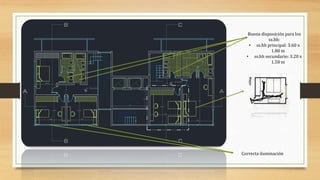

10. Buena disposición para los
ss.hh:
• ss.hh principal: 3.60 x
1.80 m
• ss.hh secundario: 3.20 x
1.50 m
Correcta iluminación

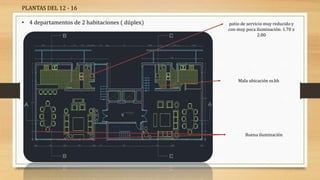

12. PLANTAS DEL 12 - 16
• 4 departamentos de 2 habitaciones ( dúplex)
Buena iluminación
Mala ubicación ss.hh
patio de servicio muy reducido y
con muy poca iluminación: 1.70 x
2.80

13. Correcta iluminación

14. Incorrecta descripción
grafica para una terraza
Sala de estar, para los
propietarios, presencia de
dos ss.hh
Ductos de basura de 1.20 x
0.80 m

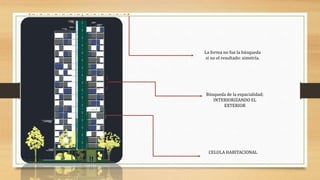

15. La forma no fue la búsqueda
si no el resultado: simetría.
Búsqueda de la espacialidad;
INTERIORIZANDO EL
EXTERIOR
CELULA HABITACIONAL

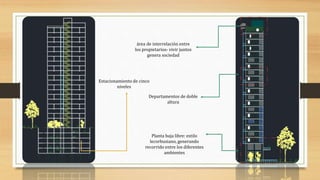

16. área de interrelación entre
los propietarios- vivir juntos
genera sociedad
Departamentos de doble
altura
Planta baja libre: estilo
lecorbusiano, generando
recorrido entre los diferentes
ambientes
Estacionamiento de cinco
niveles
