1. CIRCUITO ELÉCTRICO
ELECTRONICA BASICA INST.
JAVIE EGUIA Y.
V SEMESTRE

2. CIRCUITO ELÉCTRICO
2

3. 3

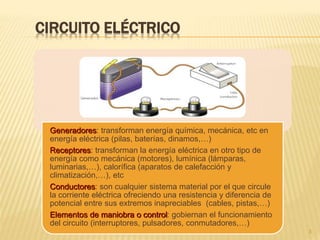

CIRCUITO ELÉCTRICO
Generadores: transforman energía química, mecánica, etc en
energía eléctrica (pilas, baterías, dinamos,…)
Receptores: transforman la energía eléctrica en otro tipo de
energía como mecánica (motores), lumínica (lámparas,
luminarias,…), calorífica (aparatos de calefacción y
climatización,…), etc
Conductores: son cualquier sistema material por el que circule
la corriente eléctrica ofreciendo una resistencia y diferencia de
potencial entre sus extremos inapreciables (cables, pistas,…)
Elementos de maniobra o control: gobiernan el funcionamiento
del circuito (interruptores, pulsadores, conmutadores,…)

4. 4
SIMBOLOGÍA ELÉCTRICA

5. RESISTORES
ELECTRONICA BASICA INST.
JAVIE EGUIA Y.

6. La corriente eléctrica no es otra cosa que la circulación
de cargas o electrones a través de un circuito eléctrico
cerrado, que se mueven siempre del polo negativo al polo
positivo de la fuente de suministro de fuerza
electromotriz (FEM).

7.  Inducción: si acercamos dos objetos con cargas aun sin contacto físico
existirá un movimiento de las cargas sobre la superficie del objeto.
 Conducción: es el movimiento de las partículas eléctricas a través de
un conductor (cable).
 Corriente continua: se origina cuando el campo eléctrico permanece
constante y su sentido es inalterado lo que hace que los electrones se
muevan siempre en el mismo sentido. Es decir de negativo a positivo.
 Corriente alterna: se origina cuando el campo eléctrico cambia
alternativamente de sentido, por lo que los electrones oscilan de un lado a
otro del conductor, es así que en un instante el polo positivo cambia y
viceversa.

8. También llamado tensión o diferencia de potencial, el voltaje es la
diferencia que hay entre dos puntos en el potencial eléctrico, refiriéndonos
a potencial eléctrico como el trabajo que se realiza para trasladar una
carga positiva de un punto a otro.
De esta manera, el voltaje no es un valor absoluto sino una diferencia entre
las cargas eléctricas, que se mide en voltios, según el Sistema Internacional
de Unidades.
Para hallar el voltaje se utiliza la ley de OHM:
V=I*R

9. Son fuente de tensión o intensidad capaces de proporcionar
energía a una red, si su energía total es suministrada al resto de
circuitos será siempre no negativa. Son aquellos que suministran
energía.
Fuentes Independientes
Fuentes Dependientes
Fuentes

10. Toman energía de las fuentes para transformarlas en otro tipo
de energía o acumularla en forma de campo magnético, en otras
palabras es capaz de generar energía. Son aquellos que
absorben energía.

11. RESISTORES
11

12. RESISTORES
12

13. FUNCIONES DE LOS RESISTORES
Las principales funciones de los resistores son:
 Producir pequeñas caídas de tensión.
 Limitar o regular la cantidad de corriente que circula por las distintas
líneas del circuito. (Divisores de tensión y de intensidad)
 Proteger algunos componentes por los cuales no puede circular una
intensidad elevada.
 Producir calor por efecto Joule.
 Detección de luz, cambios de temperatura, tensión, etc.
13

14. VALOR DE LOS RESISTORES
 Su magnitud característica es la resistencia eléctrica (R) y se mide en
ohmios (Ω). Los parámetros que definen el funcionamiento de un
resistor son:
 Valor nominal: es el valor en ohmios que da el fabricante (código de
colores)
 Valor real: es el medido
 Tolerancia: es el margen de valores entre los que puede estar el valor
real del resistor para ser considerado apto para el uso. Se indica
mediante un tanto por ciento de desviación máxima por encima y
debajo del valor nominal.
 Potencia nominal: es la que puede disipar el resistor en condiciones
normales de funcionamiento y a la temperatura de trabajo.
 Potencia máxima: aquella que como máximo puede disipar un resistor
sin quemarse por efecto joule
14

15. CÓDIGO DE COLORES
15

16. Sobre estos resistores se pintan unas bandas de colores. Cada color
representa un número que se utiliza para obtener el valor final del resistor.
Las dos primeras bandas indican las dos primeras cifras del valor del
resistor, la tercera banda indica cuantos ceros hay que aumentarle al valor
anterior para obtener el valor final del resistor. La cuarta banda nos indica
la tolerancia y si hay quinta banda, ésta nos indica su confiabilidad.
Atrá
s

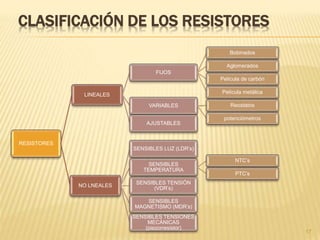

17. CLASIFICACIÓN DE LOS RESISTORES
17
RESISTORES
LINEALES
FIJOS
Bobinados
Aglomerados
Película de carbón
Película metálica
VARIABLES Reostatos
potenciómetros
AJUSTABLES
NO LNEALES
SENSIBLES LUZ (LDR’s)
SENSIBLES
TEMPERATURA
NTC’s
PTC’s
SENSIBLES TENSIÓN
(VDR’s)
SENSIBLES
MAGNETISMO (MDR’s)
SENSIBLES TENSIONES
MECÁNICAS
(piezorresistor)

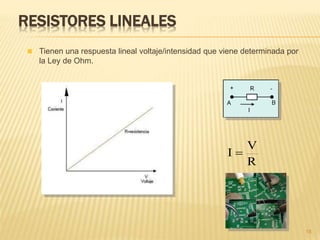

18. RESISTORES LINEALES
18
 Tienen una respuesta lineal voltaje/intensidad que viene determinada por
la Ley de Ohm.
R
V
I 

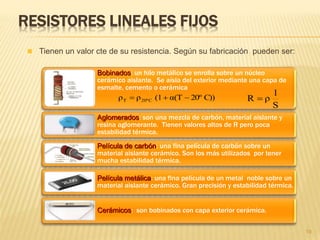

19. RESISTORES LINEALES FIJOS
Bobinados: un hilo metálico se enrolla sobre un núcleo
cerámico aislante. Se aísla del exterior mediante una capa de
esmalte, cemento o cerámica
Aglomerados: son una mezcla de carbón, material aislante y
resina aglomerante. Tienen valores altos de R pero poca
estabilidad térmica.
Película de carbón: una fina película de carbón sobre un
material aislante cerámico. Son los más utilizados por tener
mucha estabilidad térmica.
Película metálica: una fina película de un metal noble sobre un
material aislante cerámico. Gran precisión y estabilidad térmica.
Cerámicos: son bobinados con capa exterior cerámica.
19
 Tienen un valor cte de su resistencia. Según su fabricación pueden ser:
S
l
ρR C))20ºα(T(1ρρ C20ºT 

20. RESISTORES LINEALES VARIABLES
potenciómetro: se conecta en paralelo
reóstato: se conecta en serie.
20
 Se utilizan para realizar variaciones en el funcionamiento de un circuito,
modificar volumen de sonido, intensidad luminosa, balance . Etc.

21. RESISTORES NO LINEALES
21
 No tienen una respuesta lineal voltaje/intensidad sino que la resistencia
varía en función de algún parámetro físico como la temperatura, la luz, la
tensión, el campo magnético o las tensiones mecánicas. No se rigen por
la Ley de Ohm.
• Su resistencia
varía en función de
la tensión aplicada
en sus extremos.
RESISTENCIAS
VARIABLES CON
LA TENSIÓN
APLICADA (VDR)
• La resistencia
disminuye cuando
aumenta la
cantidad de luz
que reciben
RESISTENCIAS
VARIABLES CON
LA LUZ (LDR)
• NTC: si la Tª
aumenta el valor
disminuye
• PTC: si la Tª
aumenta el valor
aumenta
RESISTENCIAS
VARIABLES CON
LA TEMPERATURA

22. RESISTORES SENSIBLES A LA LUZ (LDR)
22
 La resistencia disminuye cuando aumenta la cantidad de luz que reciben
 Se usan en automatismos; encendido automático de luz, detectores de
paso y presencia,…

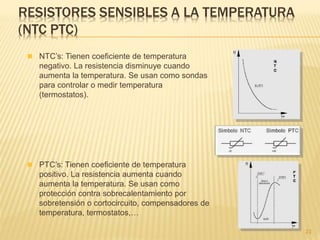

23. RESISTORES SENSIBLES A LA TEMPERATURA
(NTC PTC)
23
 NTC’s: Tienen coeficiente de temperatura
negativo. La resistencia disminuye cuando
aumenta la temperatura. Se usan como sondas
para controlar o medir temperatura
(termostatos).
 PTC’s: Tienen coeficiente de temperatura
positivo. La resistencia aumenta cuando
aumenta la temperatura. Se usan como
protección contra sobrecalentamiento por
sobretensión o cortocircuito, compensadores de
temperatura, termostatos,…

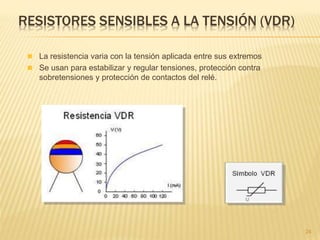

24. RESISTORES SENSIBLES A LA TENSIÓN (VDR)
24
 La resistencia varia con la tensión aplicada entre sus extremos
 Se usan para estabilizar y regular tensiones, protección contra
sobretensiones y protección de contactos del relé.

25. ASOCIACIÓN DE RECEPTORES
Circuitos eléctricos

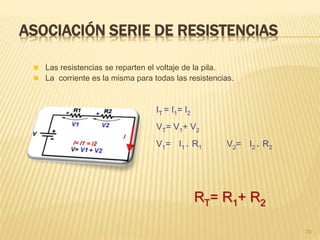

26. ASOCIACIÓN SERIE DE RESISTENCIAS
 Las resistencias se reparten el voltaje de la pila.
 La corriente es la misma para todas las resistencias.
IT = I1= I2
VT= V1+ V2
V1= I1 * R1 V2= I2 * R2
RT= R1+ R2
26

27.  Las resistencias tienen el mismo voltaje, el de la pila.
 Las resistencias se reparten la intensidad
ASOCIACIÓN PARALELA DE RESISTENCIAS
IT= I1+ I2
I1= V1/R1, I2= V2/R2,
VT= V1= V2
1/RT= 1/R1+1/R2
27

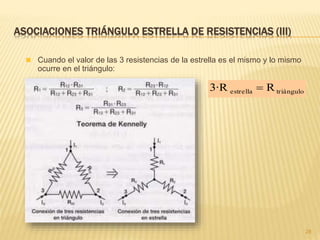

28. ASOCIACIONES TRIÁNGULO ESTRELLA DE RESISTENCIAS (III)
28
triánguloestrella R3·R 
 Cuando el valor de las 3 resistencias de la estrella es el mismo y lo mismo
ocurre en el triángulo:

29. ASOCIACIONES TRIÁNGULO ESTRELLA DE RESISTENCIAS (IV)
29
 Hallar la resistencia total del
siguiente circuito, el valor de
las resistencias es:
R1 = 10 Ω, R2 = 7 Ω, R3 = 4
Ω, R4 = 6 Ω, R5 = 8 Ω.
___EJERCICIO___

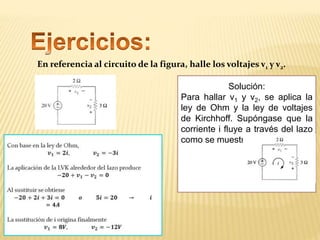

30. En referencia al circuito de la figura, halle los voltajes v1 y v2.
Solución:
Para hallar v1 y v2, se aplica la
ley de Ohm y la ley de voltajes
de Kirchhoff. Supóngase que la
corriente i fluye a través del lazo
como se muestra en la figura.
