El documento presenta conceptos básicos de electricidad como corriente eléctrica, diferencia de potencial, intensidad de corriente e intensidad de resistencia. Explica los tipos de circuitos eléctricos, corriente continua y alterna, y componentes como pilas, baterías e interruptores. También describe elementos como fuentes de alimentación, resistencias, condensadores, diodos, transistores y circuitos integrados, así como aparatos de medición como el voltímetro, amperímetro y osciloscopio.

2. 1.Conceptos de electricidad
1.Conceptos de electricidad.
-La corriente eléctrica, es un movimiento de cargas
(electrones) a través de un circuito cerrado.
-Diferencia de potencial, es la diferencia de cargas que hay
entre dos cuerpos que tienen distinto numero de electrones.
Tembien llamado tension electrica o voltage, se mide en
voltios.
-Intensidad de corriente electrica, es la cantidad de electrones
que pasan a través de un tramo de un conductor por unidad
de tiempo,se mide en amperios(A).
-Resistencia electrica, es la oposición que ejerce un material
al paso de la corriente eléctrica, se mide en ohmios .

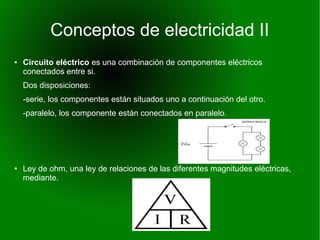

3. Conceptos de electricidad II
● Circuito eléctrico es una combinación de componentes eléctricos
conectados entre si.
Dos disposiciones:
-serie, los componentes están situados uno a continuación del otro.
-paralelo, los componente están conectados en paralelo.
● Ley de ohm, una ley de relaciones de las diferentes magnitudes eléctricas,
mediante.

4. Concepto de Eletricidad III
● Corriente continua, circula siempre en el mismo sentido y con la misma
intensidad. La generan las pilas y las baterías.
● Corriente alterna, cambia de sentido y de intensidad. Es la que se utiliza en
las casas.
● Pilas y baterías, son los elementos que generan voltaje en un circuito eléctrico
● Interruptores, es un dispositivo utilizado para desviar o interrumpir el curso de
la corriente eléctrica.
● Pulsadores , es un tipo de interruptor que se utiliza para activar alguna
función, Varios tipos:
- Acción momentánea.
- Acción de enclavamiento.
- Acción alterna.

5. Fuente de Alimentación
● Es un circuito que convierte la tensión
alterna de la red industrial en tensión
prácticamente continua. Viene
acompañada de una etiqueta que nos
informa sobre sus prestaciones:
-Tensión de entrada admite tensión desde
100v hasta 240v.
-Tensión de salida, informa sobre los
valores de voltaje que ofrece (3v,5v, 12v).
-Capacidad de carga máxima, es el valor
máximo de intensidad de corriente que
admite.
-Potencia máxima combinada;la que
necesita para funcionar, se mide en watios.

6. Componentes Electronicos:
Resistencias
● Símbolo para representar la
resistencia eléctrica.
● Relacionadas con las
diferentes bandas de
colores.
● Para circuitos integrados se utilizan
resistencia SMD.
● Potenciómetros, son resistencias
cuyo valor puede ser variable.

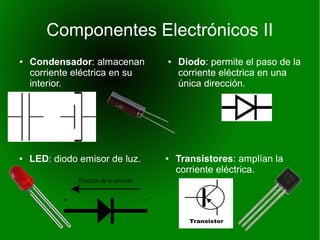

7. Componentes Electrónicos II
● Condensador: almacenan
corriente eléctrica en su
interior.
● Diodo: permite el paso de la
corriente eléctrica en una
única dirección.
● Transistores: amplían la
corriente eléctrica.
● LED: diodo emisor de luz.

8. Circuitos integrados
● Es un conjunto de componentes electrónicos interconectados y ubicados en una
placa de silíceo.
● Sus dimensiones son muy reducidas.
● La pastilla este recubierta pos una cápsula de plástico o cerámica y deje libre unos
conductores metálicos llamados patillas.
● Los más avanzados son los microprocesadores.
● Su eficiencia es alta debido a su pequeño tamaño, bajo consumo y altas
velocidades. Se fabrican en diferentes escalas.
- SSI (de 10 a 100 transistores) nivel de integración pequeño.
-GSLI (>1000000 transistores), nivel de integración giga grande.

9. Aparatos de medición
● Voltímetro, permite conocer el voltaje que hay en un circuito.
● Amperímetro, se utiliza para medir la intensidad de la
corriente.
● Óhmetro, se usa para medir la resistencia eléctrica.
● Multímetro, también llamado polímero, permite efectuar
mediciones eléctricas diversas (corriente, voltaje,
resistencia,...).
● Osciloscopio, permite visualizar gráficamente un gran tipo de
variables en circuitos eléctricos y electrónicos.

10. Aparatos de medición
● Voltímetro, permite conocer el voltaje que hay en un circuito.
● Amperímetro, se utiliza para medir la intensidad de la
corriente.
● Óhmetro, se usa para medir la resistencia eléctrica.
● Multímetro, también llamado polímero, permite efectuar
mediciones eléctricas diversas (corriente, voltaje,
resistencia,...).
● Osciloscopio, permite visualizar gráficamente un gran tipo de
variables en circuitos eléctricos y electrónicos.
