El documento describe conceptos básicos de electricidad como corriente, voltaje, impedancia y potencia. Explica el funcionamiento de un sistema eléctrico de baja tensión, incluyendo acometida, bajada, medidor y protecciones. También describe los componentes de un circuito eléctrico y las consideraciones para la revisión de una instalación eléctrica, incluyendo circuitos, protecciones y tendido.

1. VARIABLES ELECTRICAS Los principales parámetros eléctricos son: Corriente Voltaje Impedancia (Resistencia + Reactancia) Potencia

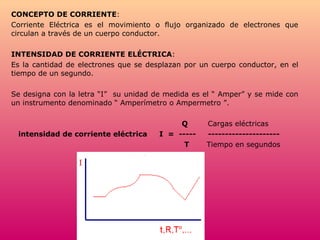

2. CONCEPTO DE CORRIENTE : Corriente Eléctrica es el movimiento o flujo organizado de electrones que circulan a través de un cuerpo conductor. INTENSIDAD DE CORRIENTE ELÉCTRICA : Es la cantidad de electrones que se desplazan por un cuerpo conductor, en el tiempo de un segundo. Se designa con la letra “I” su unidad de medida es el “ Amper” y se mide con un instrumento denominado “ Amperímetro o Ampermetro ”. Q Cargas eléctricas intensidad de corriente eléctrica I = ----- --------------------- T Tiempo en segundos

3. VOLTAJE : Es la fuerza que se ejerce sobre los electrones, para que se desplacen a través de un circuito. También se denomina “ Diferencia de Potencial ”, o “ Tensión Eléctrica ”. Su unidad de medida es el “ Volt ” y se mide con un instrumento denominado Vólmetro o Voltímetro ”.

4. IMPEDANCIA : Es la oposición al desplazamiento de los electrones, es decir, de la corriente eléctrica. RESISTENCIA Es la impedancia que tiene el material que constituye el elemento (cobre, cerámica ). La resistencia es un parámetro pasivo. Su unidad de medida es el “Ohm” y se mide con un instrumento denominado “Ohmetro” REACTANCIA Es la impedancia provocada por la forma del elemento, (INDUCTANCIA) (CAPACITANCIA) Se denominan elementos activos porque “reaccionan” al paso de la corriente Es decir: I = f (V,Z,w)

5. Ley de Ohm: La relación entre estos 3 parámetros, se conoce como “Ley de Ohm” y esta se puede expresar como: V I = ----- (Amper) R o V = I x R “ La corriente es directamente proporcional al voltaje, e inversamente proporcional a la resistencia. “ Donde las unidades de medida de estos parámetros son: V = Volt R = Ohm I = Amper

6. POTENCIA ELECTRICA.- P = V x I [Watts] La Potencia Eléctrica también se puede expresar como: P = I 2 x R ( P = I 2 x Z ) o P = V 2 / R La potencia se mide con un Wattmetro

7. POTENCIA ACTIVA Se designa con la letra P y su unidad de medida es el Watt. Se manifiesta en receptores que disipan su energía, en forma calórica. Ejemplos: Calefactores, alumbrado incandescente, etc. POTENCIA REACTIVA Se designa con la letra Q y su unidad de medida es el “VAR” (Volt Amper Reactivo). Se manifiesta en 2 formas: Principales consumos: Motores Refrigeradores Ballast (tubos fluorescentes).

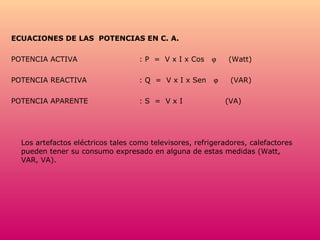

8. ECUACIONES DE LAS POTENCIAS EN C. A. POTENCIA ACTIVA : P = V x I x Cos  (Watt) POTENCIA REACTIVA : Q = V x I x Sen  (VAR) POTENCIA APARENTE : S = V x I (VA) Los artefactos eléctricos tales como televisores, refrigeradores, calefactores pueden tener su consumo expresado en alguna de estas medidas (Watt, VAR, VA).

9. MEDICIONES DE CORRIENTE ELÉCTRICA.- Para efectuar las mediciones de corriente eléctrica de un circuito de corriente alterna, o de un artefacto en particular, se debe realizar con un Amperímetro de tenaza. Con la tenaza del Amperímetro se rodea uno de los cables del circuito.

10. MEDICIONES DE VOLTAJE.- Para efectuar las mediciones de voltaje de un circuito eléctrico o de un artefacto en particular, se debe realizar con un Voltímetro, el cual se conecta en paralelo al circuito o con el artefacto. El dial del Voltímetro debe estar en una posición mayor que el voltaje que se espera medir (usualmente la escala superior a 220 voltios)

11. MEDICIONES DE RESISTENCIA ELÉCTRICA.- Para efectuar las mediciones de resistencia de un circuito eléctrico o de un artefacto en particular, se debe realizar con un Ohmmetro, el cual se conecta en paralelo al circuito o con el artefacto NO ENERGIZADO . MULTITESTER = VOLTIMETRO + AMPERIMETRO + OHMMETRO + ...

12. CARACTERISTICAS DE LOS CIRCUITOS ELECTRICOS Todo circuito eléctrico debe disponer de los siguientes componentes:

13. Fuente de alimentación.- Es la encargada de aportar al circuito la fuerza o presión eléctrica necesaria, para lograr el desplazamiento de los electrones. Interruptor.- Es el dispositivo de control, permite determinar en que momento y hasta cuando el circuito debe entrar en funcionamiento. Fusible.- Todo circuito debe disponer de un elemento de protección, este debe interrumpir el funcionamiento, cuando las condiciones de operación de él, sean peligrosas para los elementos que forman el circuito y/o para el usuario. Impedancia.- Es la encargada de transformar la energía eléctrica en otro tipo de energía, que sea útil para el usuario, tal como energía: mecánica, luminosa, térmica, o de hacer funcionar un computador. Conductores.- Corresponde al medio de transporte de los electrones además permite la interconexión de todos los elementos que forman parte de este circuito.

14. SUMINISTRO ACOMETIDA (EMPALME) BAJADA TIERRA DE PROTECCION

15. DESCRIPCIÓN DE UN SISTEMA ELÉCTRICO DE BAJA TENSIÓN En el Sistema de Distribución Eléctrico el Voltaje de media tensión es de 13.200V en el primario del transformador y se reduce a 380 V en el secundario para distribución domiciliaría e industrial. EMPALME Conjunto de elementos que conectan una instalación interior a la red de distribución. Está formado por la acometida , la bajada , el equipo de medida y las respectivas protecciones. Acometida Conjunto de conductores aéreos y accesorios, que se conectan a la red de distribución y que llegan a un punto de la fachada del edificio o a un poste especialmente acondicionado para recibirla. Bajada Conjunto de conductores y accesorios instalados sobre la fachada del edificio o el poste que reciba la acometida, y que conectan ésta con el equipo de medida y las respectivas protecciones. Equipo de Medida (Medidor) Instrumento destinado al registro del consumo de energía o de otras magnitudes que configuren el suministro eléctrico.

16. SUMINISTRO - MONOFASICO - FASE - NEUTRO - TRIFASICO - FASE R - FASE S - FASE T - NEUTRO

17. LABORATORIO DE ENLACES El Laboratorio se puede dividir en tres parte principales : Equipamiento (computacional y mobiliario) Red de Datos Red Eléctrica Revisaremos en dos niveles la parte eléctrica de la instalación. Nivel de revisión no especializado (efectuado por Enlaces): Circuito s Protecciones Tendido eléctrico Nivel de revisión especializado (efectuado por una entidad externa): Conexión a la red eléctrica existente Protección de alimentadores Canalizaciones Alimentadores Tablero General de Computación Centros de Enchufes

18. Nivel de revisión no especializado (efectuado por Enlaces): CIRCUITOS: La instalación eléctrica de la red del laboratorio se subdivide en varios circuitos para aislar las posibles fallas y para limitar la cantidad de corriente que circula por la mayor parte de la instalación. En una red de Enlaces cada circuito: Debe tener como máximo 7 puntos de conexión (enchufes triples). La sala de profesores debe estar en un circuito separado. Las redes uni y bi docentes deben tener un solo circuito para toda la instalación, las demás redes deben tener dos o más circuitos. Un circuito se distingue de otro porque parte de un automático distinto, por lo tanto cada circuito debe tener protecciones independientes de los otros circuitos. Para reconocer los enchufes de un circuito basta con bajar el automático y observar cuales enchufes quedan sin energía.

19. PROTECCIONES: Son los dispositivos encargados de proteger la instalación y a las personas ante fallas eléctricas de cualquier tipo. Las redes de Enlaces utilizan de dos tipos; automáticos y diferenciales. Automáticos: Son protecciones diseñadas para interrumpir la corriente en el caso de una sobrecarga del circuito, hay dos situaciones: Cuando hay un consumo excesivo durante un periodo de tiempo prolongado, el automático detecta esta situación por el aumento de temperatura y se acciona cortando el suministro eléctrico. Si el aumento de consumo es repentino y de gran magnitud, es decir se produjo un “cortocircuito”, se gatilla al interior del automático un mecanismo magnético que corta la corriente. Una red de Enlaces debe tener: Un automático por cada circuito de la siguiente capacidad: 16 A si el circuito tiene 6 ó 7 enchufes triples. 10 A si el circuito tiene 3, 4 ó 5 enchufes triples. 6 A si el circuito tiene 1 ó 2 enchufes triples. Un automático general en el tablero de computación el que debe ser de mayor capacidad que el automático del circuito más grande. Y un automático en el tablero general del establecimiento o empalme el que debe ser de igual o mayor capacidad que el automático general del tablero de computación.

20. Diferenciales: Como su nombre lo indica, son protecciones que miden la diferencia de corriente que entra y que sale de un circuito, las que deben ser iguales. Si existe una diferencia entre estas corrientes quiere decir que se está fugando a tierra y el diferencial corta la corriente del circuito. El diferencial es capaz de detectar la corriente que pasa por el cuerpo de una persona que ha tocado una parte electrificada del circuito. Para circuitos computacionales los diferenciales deben ser del tipo inmunizado para evitar que se activen por pequeñas distorsiones que se producen al encender un computador, los diferenciales inmunizados se distinguen de los diferenciales comunes porque tienen la sigla Hpi en su etiqueta. Los diferenciales poseen un switch interruptor y botón de prueba que sirve para verificar si está operando correctamente, al presionarlo debe cortarse la corriente de todo el circuito. En una red de Enlaces: Si el certificado de la tierra indica una resistencia superior a 2 OHM deben instalarse protecciones diferenciales inmunizadas. En ese caso, debe existir un diferencial inmunizado independiente para cada circuito. Sólo en el caso de redes uni, bi, tri docentes y pequeñas se acepta que se instale un diferencial para toda la red.

21. TENDIDO ELECTRICO: Es el conjunto de cables, ductos de PVC, enchufes, y cajas de paso. En una red de Enlaces: Los ductos de PVC deben adosarse a las murallas en orientación vertical u horizontal, las curvas deben ser en ángulo recto, salvo casos excepcionales en que la arquitectura requiera otra forma de tendido. Las abrazaderas que afirman los ductos deben tener una separación máxima de 1 m. en exteriores y de 80 cm. en interiores. Cualquier derivación en el tendido debe efectuarse mediante una caja de registro, es decir no se permiten bifurcaciones de tubos. Los centros de enchufes deben tener 3 módulos (enchufes) cada uno correctamente insertados en la base. Al enchufar un artefacto los módulos no deben hundirse. Al ejercer presión en diversos sentidos sobre el enchufe de un “monitor encendido” no debe apreciarse ningún efecto sobre la imagen del monitor. Los tornillos y tarugos utilizados para fijar todos los dispositivos deben ser adecuados para el tipo de superficie (tarugos plásticos, palometas, etc.) de modo que quede firmemente fijado a la superficie.

22. TIERRAS Puesta a tierra de Servicio Es la conexión a tierra de un punto del circuito eléctrico en particular en particular del punto Neutro de los transformadores conectados en estrella. Directa Indirecta El conductor Neutro siempre deberá conectarse a una puesta a T. de S. El conductor de Puesta a Tierra de Servicio tendrá aislación de color BLANCO, de acuerdo al código de colores. Puesta a tierra de Protección Es la conexión directa a tierra de la carcaza de un equipo eléctrico o de una parte conductora que no forma parte del circuito, con el fin de proteger a las personas contra las tensiones de contacto o de paso demasiado altas. Nivel de revisión especializado (efectuado por una entidad externa): Las siguientes especificaciones en una red de Enlaces son verificadas por personal especializado (usualmente el DICTUC).

23. TIERRAS Diagrama de conexiones para tierra con método Voltímetro Amperímetro

24. Conexión a la red eléctrica existente Esta conexión es la más importante ya que desde este punto se entrega alimentación hacia el Tablero General de Computación (T.G.Comp.) y si no está correctamente conectada se producen irregularidades en el funcionamiento de los equipos computacionales. La conexión se debe realizar después del Medidor y antes de que pase por la protección general del establecimiento. La conexión se debe realizar mediante perno partido, en el que se unen uno de los conductores de FASE con el alimentador de FASE que va hacia el T.G.Comp. Para el conductor de NEUTRO se debe realizar el mismo procedimiento anterior, siempre que no exista una barra de distribución de NEUTRO con conexión disponible, ya que en este caso se privilegia la barra. En el caso de que no realicen la conexión con perno partido se puede utilizar el método de UNION trenzada de conductores.

25. CANALIZACIÓN.

26. Canalizaciones Son el conjunto formado por conductores eléctricos y los accesorios que aseguran su fijación y protección mecánica. Se debe procurar que la canalización: Sea continua en toda su extensión (los conductores no deben estar visibles) Posea sus respectivos terminales a las entradas y salidas de los tableros. Las fijaciones no deben sufrir deformaciones. No se permiten uniones de conductores al interior de las canalizaciones. Los tramos de canalización deben ser en ángulos rectos nunca en diagonal.

27. CANALIZACIONES INTERIORES (TUBERIAS METALICAS). Podrán usarse como sistemas de canalización eléctrica tuberías metálicas ferrosas. Las tuberías metálicas de material ferroso podrán ser de pared gruesa (cañerías), de pared media o pared delgada (tubos eléctricos).

28. Este tipo de canalización se aceptara en las siguientes condiciones: A) Las tuberías galvanizadas de pared gruesa, intermedia o de pared delgada podrán usarse a la intemperie cumpliendo en cada caso las condiciones indicadas en las Normas 4/2003. b) Las tuberías barnizadas, si se emplean a la vista, sólo podrán usarse en locales secos y ambientes no corrosivos. También se aceptara este tipo de tubería en canalizaciones preembutidas en las siguientes condiciones: En muros interiores de edificio. En losas de cielo de modo tal que los tubos lleguen a los centros o cajas formando una U invertida. Evitando el uso de coplas roscadas, los sistemas de acoplamiento será por medio de coplas manguitos compresibles. c) Las tuberías de pared intermedia y de pared delgada no deberán usarse en recintos que presenten riesgos de explosión.

29. Podrán usarse como medio de canalización eléctrica tuberías y accesorios de material no metálico (PVC) adecuados para soportar la acción de la humedad y agentes químicos. Deberán ser del tipo incombustible o autoextinguible, resistentes a los impactos, a las compresiones y a las deformaciones debidas a los efectos del calor, en condiciones similares a las que se encontrarán en su uso y manipulación. Se aceptarán tuberías de pared delgadas sólo en canalizaciones interiores en lugares secos y de un diámetro máximo de 1”. Toda canalización subterránea o recintos húmedos o especiales deberán ser del tipo cañería PVC conduit, pared gruesa. Toda canalización en tubos de PVC flexible, o corrugado, "quedan prohibidas sus instalaciones en obras eléctricas para la Universidad", salvo expresa autorización por escrito de la Dirección de Infraestructura y Desarrollo Físico. TUBERIAS PLASTICAS RIGIDAS.

30. Está prohibido el uso de canalizaciones en ductos de PVC en las siguientes condiciones: a) En lugares en que se presenten riesgos de incendio o de explosión. b) Expuesta directamente a la radiación solar, excepto si el material de la tubería está expresamente aprobado para este uso y la tubería lleva marcada en forma indeleble esta condición. c) Donde están expuestas a daños físicos severos que excedan la resistencia mecánica para la cual la tubería fue diseñada. d) En donde la temperatura ambiente exceda la temperatura para la cual fue aprobada. e) Para llevar conductores cuya temperatura de servicio exceda la temperatura para la cual la tubería fue aprobada. f) Como soporte de equipos y otros dispositivos.

31. BANDEJAS PORTACONDUCTORES PLASTICAS. Las bandejas portaconductores no metálicas, plásticas, se podrán utilizar construidas en PVC o resinas epóxicas sobre una base de fibra de vidrio. Las calidades deberán ser iguales o superiores a las fabricadas por Legrand o Bticino.El material empleado en la construcción de las bpc no metálicas deberá ser autoextinguente, en caso de combustión deberá arder sin llama, no emitir gases tóxicos, estar libres de materiales halógenos y emitir humos de muy baja opacidad. Deberá, además, ser adecuado para soportar la acción de la humedad y agentes químicos, resistente a la compresión y deformaciones por efecto del calor, en condiciones similares a las que encontrará en su manipulación y uso. No se permite el uso de bandejas no metálicas, en lugares que se manipulen o almacenen gases inflamables y en donde existan polvos o fibras combustibles en suspensión, en proporción tal como para producir mezclas inflamables o explosivas.

32. ESCALERILLAS PORTACONDUCTORES. Las escalerillas portaconductores son sistemas de soporte de conductores eléctricos formados por perfiles longitudinales y travesaños que con sus accesorios forman una unidad rígida y completa de canalización. Las escalerillas pueden usarse abiertas o con tapas. Las tapas serán exigibles en ambientes muy sucios en que el material que pueda depositarse sobre los conductores limite su capacidad de radiación de calor, en tramos verticales accesibles fácilmente y en donde queden al alcance de personal no calificado.

33. Las escalerillas portaconductores podrán ser metálicas y no metálicas. Las dimensiones y características constructivas recomendadas para escalerillas y sus accesorios serán aquellas que el estudio del proyecto determine. Las escalerillas metálicas se construirán en láminas de un espesor mínimo de 2,0 mm y dependiendo de las condiciones ambientales se podrán instalar en: a) Escalerillas metálicas pintadas en ambientes secos y sin presencia de agentes químicos. b) Escalerillas electrogalvanizadas en ambientes húmedos sin presencia de agentes químicos activos. c) Escalerillas galvanizadas en ambientes húmedos o mojados con presencia de agentes químicos activos.

34. d) Escalerillas no metálicas en recintos interiores secos y sin presencia de agentes químicos activos. e) Las escalerillas portaconductores no podrán usarse en: En pozos de ascensores. En lugares de uso público en donde queden expuestas a manipulación de personas no calificadas. Como soporte común de conductores de circuitos de potencia y de comunicaciones, salvo que estos últimos tengan blindaje puesto a tierra. No obstante lo indicado, podrán canalizarse conductores de comunicaciones en escalerillas que cuenten con un separador en toda su longitud que permita un tendido independiente de ambos sistemas y que se adopten las medidas que sean pertinentes para evitar las posibles interferencias que los circuitos de potencia puedan hacer sobre las señales de comunicación. f) Para el montaje de las escalerillas, cantidad de conductores, accesorios, etc. Se deberán respetar todas las disposiciones indicadas en las Normas 4/2003 articulo 8.2.20.

35. CANALIZACIONES PARA CORRIENTES DEBILES. Las canalizaciones para corrientes débiles, cuando sean del tipo no compartida, podrán ser del tipo no metálica y deberán respetarse las mismas condiciones indicadas para las canalizaciones eléctricas. El diámetro mínimo de los ductos para proyectar y/o ejecutar será de 20 mm en cañería de PVC y ½” en tubos metálicos. Por las b.p.c., destinadas a corrientes débiles, sólo se podrá canalizar los sistemas de telefonía, data, seguridad y alarmas de robo. El sistema de alarma de incendio debe canalizarse en forma totalmente independiente y sólo en ductos de acero, cañerías o tubos, salvo cuando la canalización sea preembutida y se demuestre que esta bajo una protección F-60 podrá ser en PVC conduit. Cada grupo de conductores deberá quedar identificado en la bandeja, usando amarras plásticas con placas de identificación. Las bandejas no metálicas serán de procedencia Legrand, Bticino o calidades similares, igualmente sus accesorios .

36. Alimentadores Los alimentadores deben ser de mayor sección que los conductores de distribución, la sección es de 10 AWG (5,26mm 2 ). Estos conductores deben ser del tipo CABLE y no Alambre. Cables es un conductor que está compuesto por varios hilos o hebras, por lo tanto es más flexible. Alambre es un conductor de un solo hilo y es más rígido.

37. Colores de los Alimentadores En los conductores se debe respetar el código de Colores que especifica la Norma Nch 4/84: Sistema trifásico Sistema Monofásico Fase R = Color Azul Fase T = Color Rojo Fase S = Color Negro Neutro = Color Blanco Fase T = Color Rojo Tierra = Color Verde Neutro = Color Blanco Tierra = Color Verde

38. LOS CONDUCTORES

39. ¿Que es un conductor? Se aplica este concepto a los cuerpos capaces de conducir o transmitir la electricidad. Un conductor eléctrico está formado primeramente por el conductor propiamente tal, usualmente de cobre.

40. EL EFECTO DE LA TEMPERATURA EN EL conductor La temperatura hace que la resistencia de un conductor varie, por ejemplo, cuanto mas caliente està, mas oposiciòn tiene sobre el paso de la electricidad, esto sucede tambièn con otros metales puros, pero no con algunas aleaciones o con el carbòn.

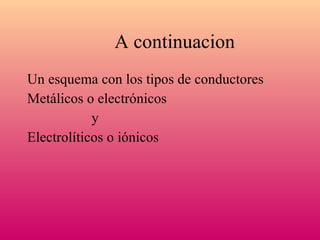

41. A continuacion Un esquema con los tipos de conductores Metálicos o electrónicos y Electrolíticos o iónicos

43. Como seleccionar un conductor eléctrico La intensidad màxima en amperios que puede soportar con plena seguridad diferetes tipos de alambre en las instalacines eléctricas de acuerdo con el calibre y el tipo de aislamiento

44. Daños que genera el mal dimensionamiento y mal uso de los conductores en una instalación eléctrica . Cortes de suministro. . Riesgos de incendios. . Pérdidas de energía

45. . Conductores de cobre desnudos Estos son alambres o cables y son utilizados para: . Líneas aéreas de redes urbanas y suburbanas. . Tendidos aéreos de alta tensión a la intemperie. . Líneas aéreas de contacto para ferrocarriles y trolley-buses.

46. Conductor de tres hebras revestido

47. Clasificación de los conductores eléctricos de acuerdo a sus condiciones de empleo Para tendidos eléctricos de alta y baja tensión, existen en nuestro país diversos tipos de conductores de cobre, desnudos y aislados, diseñados para responder a distintas necesidades de conducción y a las características del medio en que la instalación prestará sus servicios. La selección de un conductor se hará considerando que debe asegurarse una suficiente capacidad de transporte de corriente, una adecuada capacidad de soportar corrientes de cortocircuito, una adecuada resistencia mecánica y un comportamiento apropiado a las condiciones ambientales en que operará.

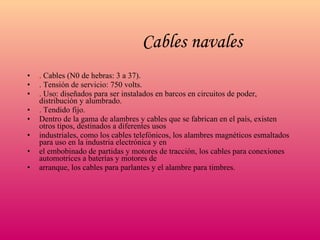

48. Cables navales . Cables (N0 de hebras: 3 a 37). . Tensión de servicio: 750 volts. . Uso: diseñados para ser instalados en barcos en circuitos de poder, distribución y alumbrado. . Tendido fijo. Dentro de la gama de alambres y cables que se fabrican en el país, existen otros tipos, destinados a diferentes usos industriales, como los cables telefónicos, los alambres magnéticos esmaltados para uso en la industria electrónica y en el embobinado de partidas y motores de tracción, los cables para conexiones automotrices a baterías y motores de arranque, los cables para parlantes y el alambre para timbres.

49. Cables submarinos . Cables (N0 de hebras: 7 a 37). . Tensión de servicio: 5 y 15 kV. . Uso: en zonas bajo agua o totalmente sumergidos, con protección mecánica que los hacen resistentes a corrientes y fondos marinos. . Tendido fijo.

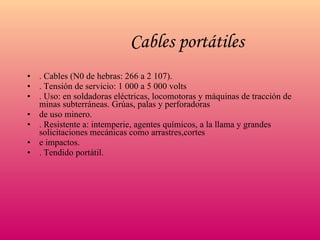

50. Cables portátiles . Cables (N0 de hebras: 266 a 2 107). . Tensión de servicio: 1 000 a 5 000 volts . Uso: en soldadoras eléctricas, locomotoras y máquinas de tracción de minas subterráneas. Grúas, palas y perforadoras de uso minero. . Resistente a: intemperie, agentes químicos, a la llama y grandes solicitaciones mecánicas como arrastres,cortes e impactos. . Tendido portátil.

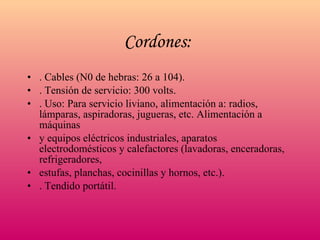

51. Cordones: . Cables (N0 de hebras: 26 a 104). . Tensión de servicio: 300 volts. . Uso: Para servicio liviano, alimentación a: radios, lámparas, aspiradoras, jugueras, etc. Alimentación a máquinas y equipos eléctricos industriales, aparatos electrodomésticos y calefactores (lavadoras, enceradoras, refrigeradores, estufas, planchas, cocinillas y hornos, etc.). . Tendido portátil.

52. Cables armados: . Cable (N0 de hebras: 7 a 37). . Tensión de servicio: 600 a 35 000 volts. . Uso: Instalaciones en minas subterráneas para piques y galerías (ductos, bandejas, aéreas y subterráneas) . Tendido fijo Cable armado Conductores para control e instrumentación: . Cable (N0de hebras: 2 a 27). . Tensión de servicio: 600 volts. . Uso: Operación e interconexión en zonas de hornos y altas temperaturas. (ductos, bandejas, aérea o directamente bajo tierra).. Tendido fijo.

53. Conductores para distribución y poder: . Alambres y cables (N0 de hebras: 7 a 61). . Tensiones de servicio: 0,6 a 35 kV (MT) y 46 a 65 kV (AT). . Uso: Instalaciones de fuerza y alumbrado (aéreas, subterráneas e interiores). . Tendido fijo.

54. Las cubiertas protectoras El objetivo fundamental de esta parte de un conductor es proteger la integridad de la aislación y del alma conductora contra daños mecánicos, tales como raspaduras, golpes, etc. Si las protecciones mecánicas son de acero, latón u otro material resistente, a ésta se le denomina «armadura» La «armadura» puede ser de cinta, alambre o alambres trenzados. Los conductores también pueden estar dotados de una protección de tipo eléctrico formado por cintas de aluminio o cobre. En el caso que la protección, en vez de cinta esté constituida por alambres de cobre, se le denomina «pantalla» o «blindaje».

55. Tipos de cubiertas

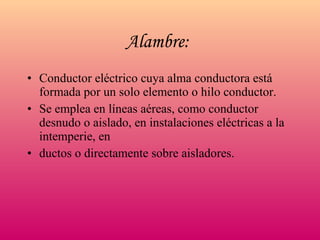

56. Alambre: Conductor eléctrico cuya alma conductora está formada por un solo elemento o hilo conductor. Se emplea en líneas aéreas, como conductor desnudo o aislado, en instalaciones eléctricas a la intemperie, en ductos o directamente sobre aisladores.

57. Cable: Conductor eléctrico cuya alma conductora está formada por una serie de hilos conductores o alambres de baja sección, lo que le otorga una gran flexibilidad

58. Monoconductor: Conductor eléctrico con una sola alma conductora, con aislación y con o sin cubierta protectora.

59. Multiconductor : Conductor de dos o más almas conductoras aisladas entre sí, envueltas cada una por su respectiva capa de aislación y con una o más cubiertas protectoras comunes.

60. Partes alambre combustión lenta

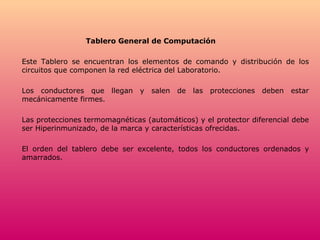

61. Tablero General de Computación Este Tablero se encuentran los elementos de comando y distribución de los circuitos que componen la red eléctrica del Laboratorio. Los conductores que llegan y salen de las protecciones deben estar mecánicamente firmes. Las protecciones termomagnéticas (automáticos) y el protector diferencial debe ser Hiperinmunizado, de la marca y características ofrecidas. El orden del tablero debe ser excelente, todos los conductores ordenados y amarrados.

62. Tablero General de Computación Las perforaciones de acceso de los ductos deben ser limadas de manera tal que no queden aristas vivas o rebabas que dañen el ducto, los conductores o las personas que lo manipulen al realizar mantenciones o inspecciones. En su interior se encuentran las barras de distribución de NEUTRO y TIERRA. Es importante verificar que los conductores que llegan a los contactos de las barras estén mecánicamente firmes y las barras no pueden estar sueltas, si esto es así, se debe cambiar el tablero ya que la fijación de las barras es por medio de un remache plástico. Es importante verificar que los conductores que llegan a los contactos de las barras estén mecánicamente firmes y las barras no pueden estar sueltas, si esto es así, se debe cambiar el tablero ya que la fijación de las barras es por medio de un remache plástico.

63. INTERRUPTORES Interruptores Contactores Botoneras Selectores

64. Interruptores Un interruptor es el elemento que permite abrir o cerrar un circuito, cortando o permitiendo el paso de corriente. Habitualmente están compuestos de una caja cerrada, en cuyo interior se hallan los bornes metálicos que reciben los terminales de los cables conductores. Los interruptores utilizan diversos medios mecánicos para conectar y desconectar. Lo más habitual es que vayan fijados a la pared, aunque algunos de ellos se intercalan en un cable o se sitúan en un extremo de éste, permitiendo la conexión y desconexión del aparato al que estén unidos. Se puede saber si un interruptor no funciona correctamente verificando su estado con un comprobador de pilas. Es importante conocer que para sustituir un interruptor que se ha estropeado lo primero es adquirir uno de semejantes características. La potencia de un interruptor va siempre en función de la del aparato o de las bombillas que regule, por eso si esto no es tenido en cuenta se podrían averiar dichos elementos. El proceso, paso a paso Los pasos a seguir para la sustitución de un viejo interruptor por otro nuevo son sencillos: 1. Lo primero será desconectar la corriente eléctrica a través del interruptor general. 2. Desmonta la tapa. Para ello será necesario utilizar un destornillador que nos permita quitar los tornillos que sujetan ésta. 3. Memoriza o apunta en un papel el cableado, para posteriormente reproducirlo en el nuevo interruptor. 4. Afloja los tornillos que fijan el interruptor a la caja de la pared y también los tornillos de retención de los terminales. 5. Coge el nuevo interruptor y sobre él vuelve a conectar los hilos conductores a los bornes del interruptor en la misma posición en la que se encontraban. 6. A continuación sujétalo a la caja y vuelve a atornillar la tapa.

65. Interruptor automático Un interruptor automático es un elemento de aparamenta eléctrica, con capacidad de interrumpir corrientes sin ninguna actuación externa. El principal objetivo del interruptor será proteger líneas eléctricas (típicamente de media/alta tensión) de sobre intensidades debidas a cortocircuitos o sobrecargas de la red. A diferencia a los fusibles, que una vez han actuado tienen que ser sustituidos, el interruptor automático puede rearmarse (automática o manualmente) para volver a la operatividad. Pueden encontrarse interruptores automáticos reducidos, para la protección de manzanas de edificios o ámbitos industriales, hasta otros de mayor tamaño, para proteger instalaciones de transporte de energía (alta o muy alta tensión). Esta metodología para poder proteger un circuito, sin necesidad de cortar toda la red eléctrica se le llama selectividad.

66. Interruptor diferencial Un interruptor diferencial es un dispositivo electromecánico que se coloca en las instalaciones eléctricas con el fin de proteger a las personas de las derivaciones causadas por faltas de aislamiento entre los conductores activos y tierra o masa de los aparatos. En esencia, el interruptor diferencial consta de dos bobinas, colocadas en serie con los conductores de alimentación de corriente y que producen campos magnéticos opuestos y un núcleo o armadura que mediante un dispositivo mecánico adecuado puede accionar unos contactos.

67. Contactores Un contactor como un aparato mecánico de conexión y desconexión eléctrica, accionado por cualquier forma de energía, menos manual, capaz de establecer, soportar e interrumpir corrientes en condiciones normales del circuito, incluso las de sobrecarga. La energía utilizada para accionar un contactor puede ser muy diversa: mecánica, magnética, neumática, fluídrica, etc.. Los contactores que se usan normalmente en la industria son accionados mediante la energía magnética proporcionada por una bobina. Un contactor accionado por energía magnética, consta de un núcleo magnético y de una bobina capaz de generar un campo magnético suficientemente grande como para vencer la fuerza de los muelles antagonistas que mantienen separada del núcleo una pieza, también magnética, solidaria al dispositivo encargado de accionar los contactos eléctricos.

68. Botoneras Las botoneras tanto de cabina como de exteriores o pasillo, son de última generación, presentando acabados en acero inoxidable, cromados, y con diversas formas. Desde el pulsador corriente de plástico podemos llegar al pulsador ANTIVANDALICO de acero inoxidable, más robusto y preparado para sufrir el menor daño en caso de actos vandálicos. Las botoneras se pueden adaptar al tipo de cabina del cliente tanto en instalaciones nuevas como en reparaciones de ascensores antiguos. Botoneras simples, de medio poste y de poste completo son ejemplos de dichas botoneras. Los pulsadores incorporan luz de registro de llamada para maniobras con memoria e incluso grabado en Braille para personas ciegas.

69. Selectores Los selectores también pueden tener 4 posiciones. El selector puede ser suministrado con diseño de mando redondo ó bien con maneta corta. Ambas variantes pueden rotar 360º. El selector tiene 4 posiciones de conexión y 4 de desconexión, con un modulo de contacto asignado a cada posición.

71. ¿Qué es un tablero eléctrico? Los tableros son equipos eléctricos de una instalación, que concentran dispositivos de protección y de maniobra o comando, desde los cuales se puede proteger y operar toda la instalación o parte de ella.

72. ¿Cómo se clasifican los tableros? Atendiendo a la función y ubicación de los distintos Tableros dentro de la instalación, estos se clasificarán como sigue: Tableros Generales: Son los tableros principales de las instalaciones. En ellos estarán montados los dispositivos de protección y maniobra que protegen los alimentadores y que permiten operar sobre toda la instalación de consumo en forma conjunta o fraccionada. Tableros Generales Auxiliares: Son tableros que son alimentados desde un tablero general y desde ellos se protegen y operan subalimentadores que energizan tableros de distribución.

73. Tableros de Distribución: Son tableros que contienen dispositivos de protección y maniobra que permiten proteger y operar directamente sobre los circuitos en que está dividida una instalación o parte de ella; pueden ser alimentados desde un tablero general, un tablero general auxiliar o directamente desde el empalme. Tableros de Paso: Son tableros que contienen protecciones cuya finalidad es proteger derivaciones que por su capacidad de transporte no pueden ser conectadas directamente a un alimentador, subalimentador o línea de distribución del cual están tomadas. Tableros de Comando: Son tableros que contienen los dispositivos de protección y de maniobra que permiten proteger y operar sobre artefactos individuales o sobre grupos de artefactos pertenecientes a un mismo circuito. Centros de Control: Son tableros que contienen dispositivos de protección y de maniobra o únicamente dispositivos de maniobra y que permiten la operación de grupos de artefactos, en forma individual, en subgrupos, en forma programada o manual.

74. Donde: E: empalme eléctrico TG: Tablero general. T.G.Aux.: Tablero general Auxiliar. T.D.: Tablero de distribución. Usos de los tipos de Tableros eléctricos

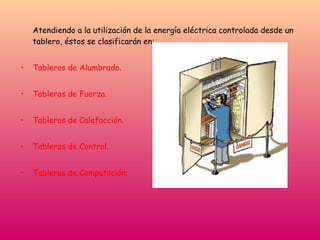

75. Atendiendo a la utilización de la energía eléctrica controlada desde un tablero, éstos se clasificarán en: Tableros de Alumbrado. Tableros de Fuerza. Tableros de Calefacción. Tableros de Control. Tableros de Computación.

76. Partes de un tablero eléctrico: Gabinete o armario. Dispositivos de protección. Elementos de maniobra. Elementos de repartición. Elementos de señalización. Instrumentos de medida.

77. Gabinete o armario: estructura o caja, puede ser del tipo metálica así como también plástica (debe ser auto extinguible), en la cuál se montan los dispositivos de protección y maniobra. La función principal de el gabinete es la de proteger tanto a los elementos de protección como a las personas de contactos con partes energizadas. Dispositivos de protección: Dispositivos destinados a desenergizar un sistema, circuito o artefacto cuando en ellos se alteran las condiciones normales de funcionamiento. Elementos de maniobra: Dispositivo de acción manual que permite la interrupción o la continuidad de la alimentación entrante al dispositivo de protección general de cada tablero eléctrico. Elementos de repartición: Parte mecánica con la cuál se distribuye la energía eléctrica dentro del tablero hacia los distintos elementos de protección y maniobra.

78. Elementos de señalización: Son los componentes que indican la presencia de energía o así como también el funcionamiento de máquinas eléctricas, pueden ser del tipo visual (luces pilotos) o del tipo sonoro (chicharras, bocinas). Instrumentos de medición: Componentes de un tablero que permiten visualizar las variables eléctricas ya sea de manera digital o análoga, estos pueden ser: Voltímetro, amperímetro, cosenofímetro, wattmetro, y por último analizador de red.

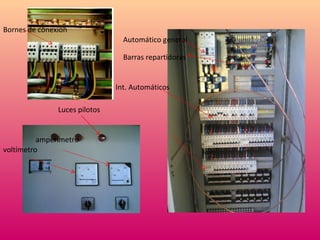

79. Luces pilotos Barras repartidoras Int. Automáticos voltímetro amperímetro Bornes de conexión Automático general

80. DISPOSICIONES APLICABLES A TABLEROS GENERALES Se deberá colocar un tablero general en toda instalación en que exista más de un tablero de distribución y la distancia entre estos tableros y el empalme sea superior a 10 m. También se deberá colocar un tablero general en aquellas instalaciones en que existiendo un único tablero de distribución, éste esté separado más de 30 m del equipo de medida del empalme y el alimentador de este tablero no quede protegido por la protección del empalme. En un tablero general no podrán colocarse dispositivos de operación o protección para alimentadores de distintas tensiones.

81. DISPOSICIONES APLICABLES A TABLEROS DE DISTRIBUCIÓN En un tablero de distribución de Alumbrado no deberán colocarse más de 42 dispositivos de protección distintos a las protecciones generales. En un tablero de distribución en que se alimentan circuitos de distintos servicios, tales como fuerza, alumbrado, calefacción u otros, las protecciones se deberán agrupar ordenadamente ocupando distintas secciones del tablero. Se colocarán protecciones generales correspondientes a cada servicio cuando las condiciones de seguridad y funcionamiento lo requieran.

82. REPRESENTACIÓN DE TABLERO ELÉCTRICOS MEDIANTE AUTOCAD

83. CIRCUITOS DE ALUMBRADOS

84. simbología

86. Tablero de distribución de alumbrado

87. TDA de conexión

88. TDA unilíneal

89. UNILINEAL DE UN EFECTO

90. UNILINEAL DE DOS EFECTOS

91. UNILINEAL DE TRES EFECTOS

92. UNILINEAL DE COMBINACIÓN

93. CONEXIÓN DE UN EFECTOS

94. CONEXIÓN DE TRES EFECTOS

95. CONEXIÓN DE TRES EFECTOS

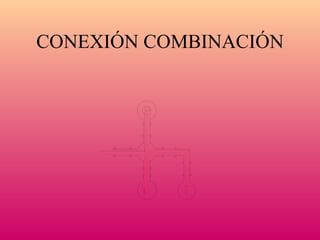

96. CONEXIÓN COMBINACIÓN

97. GRACIAS POR SU ATENCIÓN
