1. Universidad Evangélica de El Salvador
Facultad de Ingeniería
Continuación de la Unidad I
Objetivo específico:
Conocer y aprender referente a los protocolos de
aplicación más usados.
Relacionar los protocolos de aplicación con los servicios de
Internet.
Asignatura: Protocolos de Comunicación de Red
Viernes, 8 de febrero de 2013 Docente: Ing. Oscar H. Díaz Jurado
1

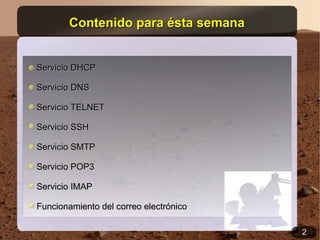

2. Contenido para ésta semana
Servicio DHCP
Servicio DNS
Servicio TELNET
Servicio SSH
Servicio SMTP
Servicio POP3
Servicio IMAP
Funcionamiento del correo electrónico
2

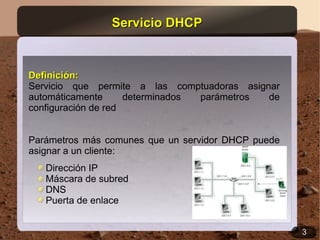

3. Servicio DHCP
Definición:
Servicio que permite a las comptuadoras asignar
automáticamente determinados parámetros de
configuración de red
Parámetros más comunes que un servidor DHCP puede
asignar a un cliente:
Dirección IP
Máscara de subred
DNS
Puerta de enlace
3

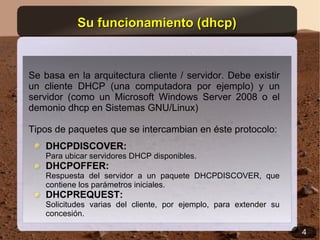

4. Su funcionamiento (dhcp)
Se basa en la arquitectura cliente / servidor. Debe existir
un cliente DHCP (una computadora por ejemplo) y un
servidor (como un Microsoft Windows Server 2008 o el
demonio dhcp en Sistemas GNU/Linux)
Tipos de paquetes que se intercambian en éste protocolo:
DHCPDISCOVER:
Para ubicar servidores DHCP disponibles.
DHCPOFFER:
Respuesta del servidor a un paquete DHCPDISCOVER, que
contiene los parámetros iniciales.
DHCPREQUEST:
Solicitudes varias del cliente, por ejemplo, para extender su
concesión.
4

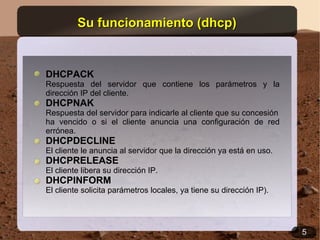

5. Su funcionamiento (dhcp)
DHCPACK
Respuesta del servidor que contiene los parámetros y la
dirección IP del cliente.
DHCPNAK
Respuesta del servidor para indicarle al cliente que su concesión
ha vencido o si el cliente anuncia una configuración de red
errónea.
DHCPDECLINE
El cliente le anuncia al servidor que la dirección ya está en uso.
DHCPRELEASE
El cliente libera su dirección IP.
DHCPINFORM
El cliente solicita parámetros locales, ya tiene su dirección IP).
5

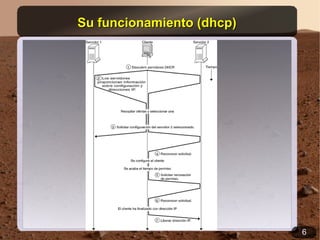

6. Su funcionamiento (dhcp)
6

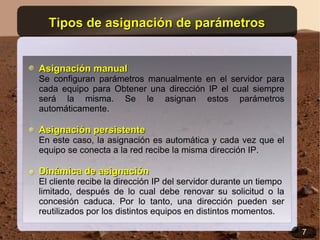

7. Tipos de asignación de parámetros
Asignación manual
Se configuran parámetros manualmente en el servidor para
cada equipo para Obtener una dirección IP el cual siempre
será la misma. Se le asignan estos parámetros
automáticamente.
Asignación persistente
En este caso, la asignación es automática y cada vez que el
equipo se conecta a la red recibe la misma dirección IP.
Dinámica de asignación
El cliente recibe la dirección IP del servidor durante un tiempo
limitado, después de lo cual debe renovar su solicitud o la
concesión caduca. Por lo tanto, una dirección pueden ser
reutilizados por los distintos equipos en distintos momentos.
7

8. Concesiones
Para optimizar los recursos de red, las direcciones IP se
asignan con una fecha de inicio y de vencimiento para su
validez. Esto es lo que se conoce como "concesión".
Un cliente que detecta que su concesión está a punto de
vencer, puede solicitarle al servidor una extensión de la
misma por medio de un DHCPREQUEST.
Cuando el servidor detecta que una concesión va a vencer,
enviará un DCHPNAK para consultarle al cliente si desea
extenderla.
8

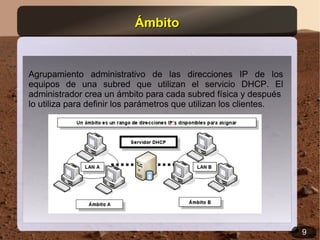

9. Ámbito
Agrupamiento administrativo de las direcciones IP de los
equipos de una subred que utilizan el servicio DHCP. El
administrador crea un ámbito para cada subred física y después
lo utiliza para definir los parámetros que utilizan los clientes.
9

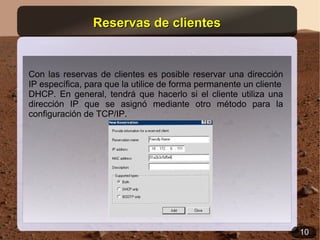

10. Reservas de clientes
Con las reservas de clientes es posible reservar una dirección
IP específica, para que la utilice de forma permanente un cliente
DHCP. En general, tendrá que hacerlo si el cliente utiliza una
dirección IP que se asignó mediante otro método para la
configuración de TCP/IP.
10

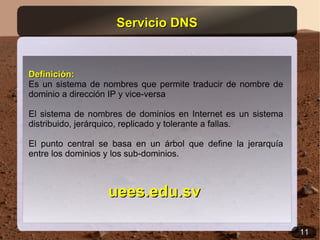

11. Servicio DNS
Definición:
Es un sistema de nombres que permite traducir de nombre de
dominio a dirección IP y vice-versa
El sistema de nombres de dominios en Internet es un sistema
distribuido, jerárquico, replicado y tolerante a fallas.
El punto central se basa en un árbol que define la jerarquía
entre los dominios y los sub-dominios.
uees.edu.sv
11

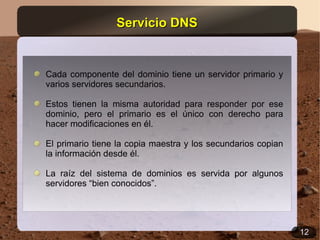

12. Servicio DNS
Cada componente del dominio tiene un servidor primario y
varios servidores secundarios.
Estos tienen la misma autoridad para responder por ese
dominio, pero el primario es el único con derecho para
hacer modificaciones en él.
El primario tiene la copia maestra y los secundarios copian
la información desde él.
La raíz del sistema de dominios es servida por algunos
servidores “bien conocidos”.
12

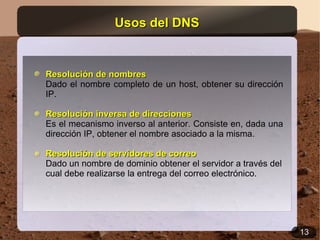

13. Usos del DNS
Resolución de nombres
Dado el nombre completo de un host, obtener su dirección
IP.
Resolución inversa de direcciones
Es el mecanismo inverso al anterior. Consiste en, dada una
dirección IP, obtener el nombre asociado a la misma.
Resolución de servidores de correo
Dado un nombre de dominio obtener el servidor a través del
cual debe realizarse la entrega del correo electrónico.
13

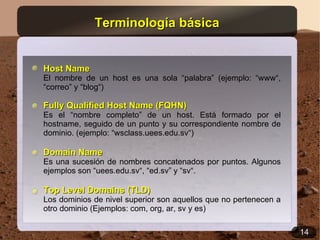

14. Terminología básica
Host Name
El nombre de un host es una sola “palabra” (ejemplo: “www“,
“correo” y “blog“)
Fully Qualified Host Name (FQHN)
Es el “nombre completo” de un host. Está formado por el
hostname, seguido de un punto y su correspondiente nombre de
dominio. (ejemplo: “wsclass.uees.edu.sv“)
Domain Name
Es una sucesión de nombres concatenados por puntos. Algunos
ejemplos son “uees.edu.sv“, “ed.sv” y “sv“.
Top Level Domains (TLD)
Los dominios de nivel superior son aquellos que no pertenecen a
otro dominio (Ejemplos: com, org, ar, sv y es)
14

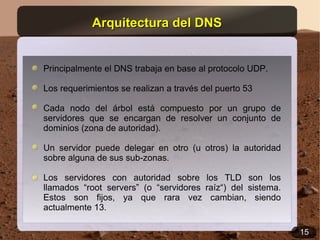

15. Arquitectura del DNS
Principalmente el DNS trabaja en base al protocolo UDP.
Los requerimientos se realizan a través del puerto 53
Cada nodo del árbol está compuesto por un grupo de
servidores que se encargan de resolver un conjunto de
dominios (zona de autoridad).
Un servidor puede delegar en otro (u otros) la autoridad
sobre alguna de sus sub-zonas.
Los servidores con autoridad sobre los TLD son los
llamados “root servers” (o “servidores raíz“) del sistema.
Estos son fijos, ya que rara vez cambian, siendo
actualmente 13.
15

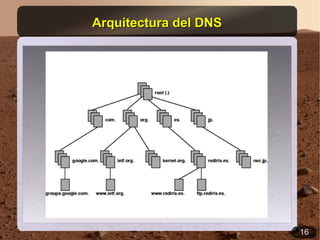

16. Arquitectura del DNS
16

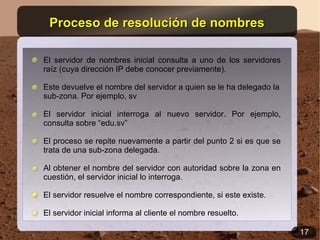

17. Proceso de resolución de nombres
El servidor de nombres inicial consulta a uno de los servidores
raíz (cuya dirección IP debe conocer previamente).
Este devuelve el nombre del servidor a quien se le ha delegado la
sub-zona. Por ejemplo, sv
El servidor inicial interroga al nuevo servidor. Por ejemplo,
consulta sobre “edu.sv”
El proceso se repite nuevamente a partir del punto 2 si es que se
trata de una sub-zona delegada.
Al obtener el nombre del servidor con autoridad sobre la zona en
cuestión, el servidor inicial lo interroga.
El servidor resuelve el nombre correspondiente, si este existe.
El servidor inicial informa al cliente el nombre resuelto.
17

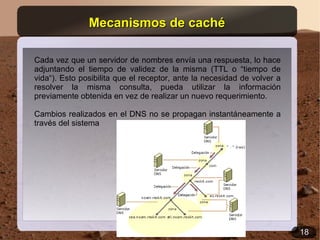

18. Mecanismos de caché
Cada vez que un servidor de nombres envía una respuesta, lo hace
adjuntando el tiempo de validez de la misma (TTL o “tiempo de
vida“). Esto posibilita que el receptor, ante la necesidad de volver a
resolver la misma consulta, pueda utilizar la información
previamente obtenida en vez de realizar un nuevo requerimiento.
Cambios realizados en el DNS no se propagan instantáneamente a
través del sistema
18

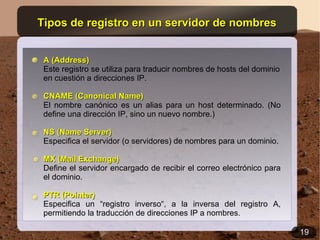

19. Tipos de registro en un servidor de nombres
A (Address)
Este registro se utiliza para traducir nombres de hosts del dominio
en cuestión a direcciones IP.
CNAME (Canonical Name)
El nombre canónico es un alias para un host determinado. (No
define una dirección IP, sino un nuevo nombre.)
NS (Name Server)
Especifica el servidor (o servidores) de nombres para un dominio.
MX (Mail Exchange)
Define el servidor encargado de recibir el correo electrónico para
el dominio.
PTR (Pointer)
Especifica un “registro inverso“, a la inversa del registro A,
permitiendo la traducción de direcciones IP a nombres.
19

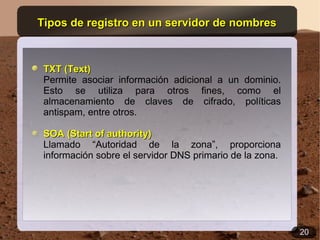

20. Tipos de registro en un servidor de nombres
TXT (Text)
Permite asociar información adicional a un dominio.
Esto se utiliza para otros fines, como el
almacenamiento de claves de cifrado, políticas
antispam, entre otros.
SOA (Start of authority)
Llamado “Autoridad de la zona”, proporciona
información sobre el servidor DNS primario de la zona.
20

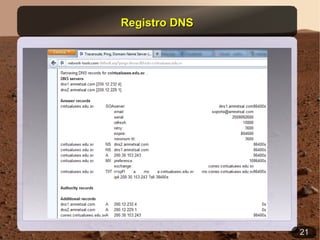

21. Registro DNS
21

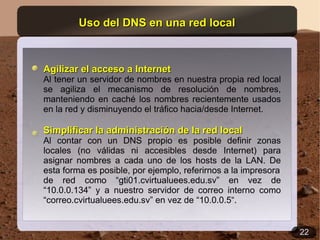

22. Uso del DNS en una red local
Agilizar el acceso a Internet
Al tener un servidor de nombres en nuestra propia red local
se agiliza el mecanismo de resolución de nombres,
manteniendo en caché los nombres recientemente usados
en la red y disminuyendo el tráfico hacia/desde Internet.
Simplificar la administración de la red local
Al contar con un DNS propio es posible definir zonas
locales (no válidas ni accesibles desde Internet) para
asignar nombres a cada uno de los hosts de la LAN. De
esta forma es posible, por ejemplo, referirnos a la impresora
de red como “gti01.cvirtualuees.edu.sv” en vez de
“10.0.0.134” y a nuestro servidor de correo interno como
“correo.cvirtualuees.edu.sv” en vez de “10.0.0.5“.
22

23. Problemas del DNS
23

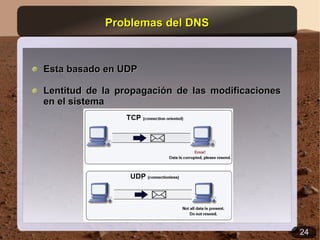

24. Problemas del DNS
Esta basado en UDP
Lentitud de la propagación de las modificaciones
en el sistema
24

25. Servicio TELNET
Definición:
Telnet es un protocolo (de aplicación y de red, además de
ser una herramienta) que sirve para emular una terminal
remota, lo que significa que se puede utilizar para ejecutar
comandos introducidos con un teclado en un equipo
remoto.
Opera en un entorno de cliente/servidor.
Se aplica en una conexión TCP para enviar datos en
formato ASCII.
Éste es un protocolo base, al que se le aplican otros
protocolos del conjunto TCP/IP (FTP, SMTP, POP3, etc.)
no es un protocolo de transferencia de datos seguro, ya
que los datos que transmite circulan en la red como texto
sin codificar.
El puerto mediante el cual trabajo por defecto es el TCP/23
25
